微电子应用技术 微电子器件中的光刻技术应用

微电子器件中的光刻技术应用

光刻技术（Photolithography）是微电子制造中核心的工艺之一，用于将电路图案从掩模版转移到晶圆上的光敏材料层（光刻胶）中。光刻技术在微电子器件制造中的应用至关重要，它直接影响着器件的性能、尺寸和成本。本文将深入探讨光刻技术的基本原理、在微电子器件中的应用以及其未来的发展趋势。

光刻技术的核心流程包括四个主要步骤：涂布光刻胶、曝光、显影和后续处理。

涂布光刻胶 ：晶圆表面首先被涂布上一层光刻胶，这是一种对光敏感的材料。光刻胶在不同波长的光照射下会发生化学反应，改变其溶解性。光刻胶的厚度和均匀性对光刻工艺的精度至关重要。

曝光 ：将涂布有光刻胶的晶圆置于曝光设备中。通过掩模版（Mask）上的透明区域，光源（如紫外光或极紫外光）照射到光刻胶上，将电路图案转移到光刻胶层中。曝光过程中，光线会改变光刻胶的化学性质，形成与掩模版图案对应的光刻胶图案。

显影 ：曝光后的晶圆经过显影处理，未曝光的光刻胶被去除，留下的光刻胶图案即为电路图案的模板。显影过程的精度决定了图案的分辨率和清晰度。

后续处理 ：显影后，晶圆将进入刻蚀工艺，通过刻蚀将光刻胶上的图案转移到晶圆的底层材料中。最终，光刻胶会被去除，留下需要的电路图案。

二、光刻技术在微电子器件中的应用

光刻技术在微电子器件中的应用主要体现在以下几个方面：

芯片制造 ：在半导体芯片制造中，光刻技术用于将电路设计图案转移到硅晶圆上。随着集成电路技术的进步，光刻工艺不断向更小的制程节点发展。例如，从最初的100微米到现在的3纳米技术节点，光刻技术的精确度和分辨率不断提高，使得越来越复杂的电路可以集成到单一芯片上。

微机电系统（MEMS） ：MEMS器件集成了微型传感器和执行器，用于各种应用，如汽车、医疗和消费电子产品。光刻技术用于制造MEMS器件的微结构和功能部件。例如，在MEMS传感器中，光刻工艺可以制作出高精度的微型传感器元件和执行器，为MEMS系统提供了高性能的基础。

光电子器件 ：光电子器件，如光纤通信中的激光器和探测器，也依赖于光刻技术。光刻工艺用于制造这些器件的光学结构和波导，实现高效的光信号传输和转换。光刻技术的精度对光电子器件的性能有直接影响，尤其是在高频率和高速度应用中。

先进封装技术 ：随着半导体封装技术的发展，光刻技术也被应用于先进的封装工艺中，如三维集成电路（3D IC）和系统级封装（SiP）。这些技术要求高精度的光刻工艺，以确保不同芯片层之间的连接和信号传输的准确性。

显示技术 ：在显示面板制造中，光刻技术用于制作液晶显示（LCD）和有机发光二极管（OLED）显示器中的微结构。例如，光刻工艺可以用于制造OLED显示器中的像素点和电极结构，从而实现高分辨率和高质量的显示效果。

三、未来的发展趋势

光刻技术正朝着更高分辨率、更低成本和更高效率的方向发展。以下是一些未来的发展趋势：

极紫外光（EUV）技术 ：EUV光刻技术是实现更小制程节点的关键。与传统的深紫外光（DUV）光刻技术相比，EUV使用更短波长的光源（13.5纳米），能够实现更高的分辨率和更小的特征尺寸。EUV技术的应用将推动半导体制造技术向更小的制程节点发展。

纳米印刷技术 ：纳米印刷技术是一种新兴的光刻替代方案，通过在模具上压印图案，可以在晶圆上形成纳米级别的结构。这项技术具有潜在的低成本和高效率，适用于大规模生产和低成本应用。

多重图案化技术 ：为了克服光刻技术在极小尺寸下的限制，多重图案化技术（如双重图案化和四重图案化）被提出。这些技术通过多次曝光和刻蚀步骤，能够在晶圆上实现更复杂和更小的图案，提高了光刻技术的分辨率。

新型光刻胶材料 ：随着制程节点的缩小，对光刻胶的性能要求越来越高。新型光刻胶材料，如极紫外光刻胶（EUV胶）和高分辨率光刻胶，将成为未来发展的重点。这些材料能够提高光刻图案的精度和稳定性，满足新技术的需求。

四、结论

光刻技术在微电子器件制造中扮演着至关重要的角色。它不仅用于芯片制造，还在MEMS、光电子器件、显示技术和先进封装中发挥着关键作用。随着技术的不断进步，光刻技术正向更高分辨率、更低成本和更高效率的方向发展。未来，光刻技术将继续推动微电子行业的创新和发展，为更小、更快和更智能的电子产品提供支持。

1分钟读懂热门专业——微电子科学与工程（芯片专业）

历史：

大多数院校的微电子专业是从半导体物理与器件、电子材料与器件、应用物理学 三个专业发展而来；通俗来说，专业就是做集成电路设计、芯片设计 方向。

相近专业：

专业属于电子信息类，相近专业是电子信息工程、电子科学与技术、通信工程、光电信息科学与工程、信息工程。

可以通过相近专业曲线救国。

重点院校：

可以重点关注北京工业大学、福州大学，性价比较高；

就业升学：

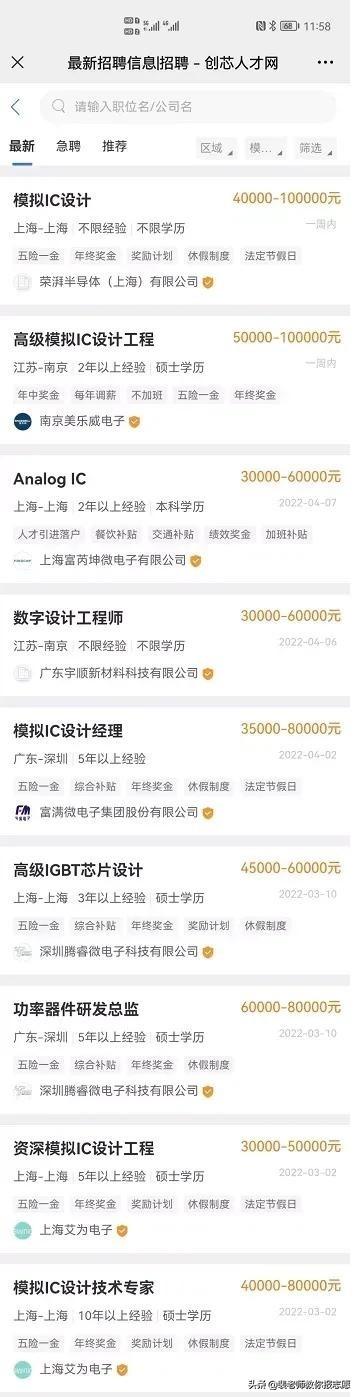

目前芯片市场需求旺盛，应届本科毕业生拿到30W+的offer也是稀疏平常，看招聘情况图：

希望从事芯片设计工作的学生，建议后面准备考研继续深造，获取更广阔的发展前途。

个人建议：

1、推荐物理、数学较好的考生就读；

2、矫正眼镜度数800°以上不推荐报考；

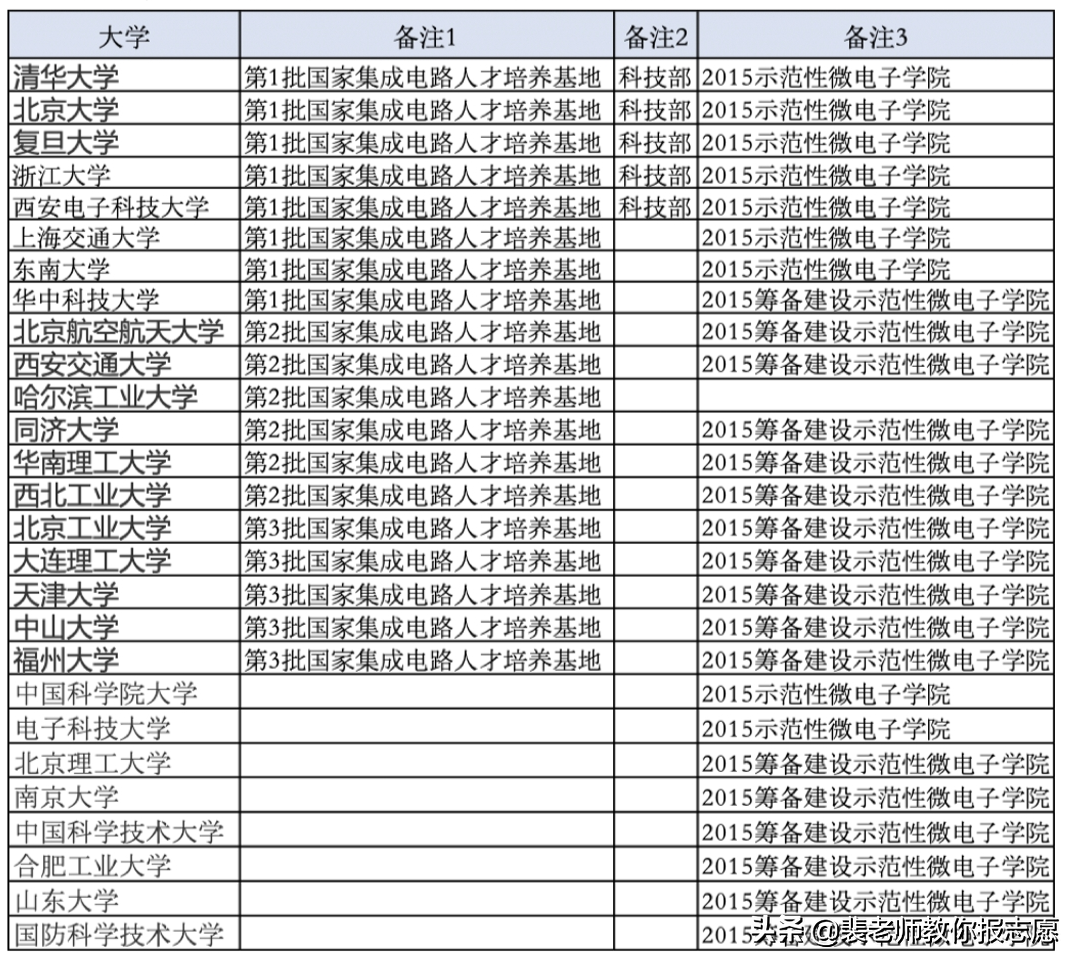

3、推荐报考专业排名靠前院校，见上图；
