装载机电子磅铲车秤的保养及故障检修

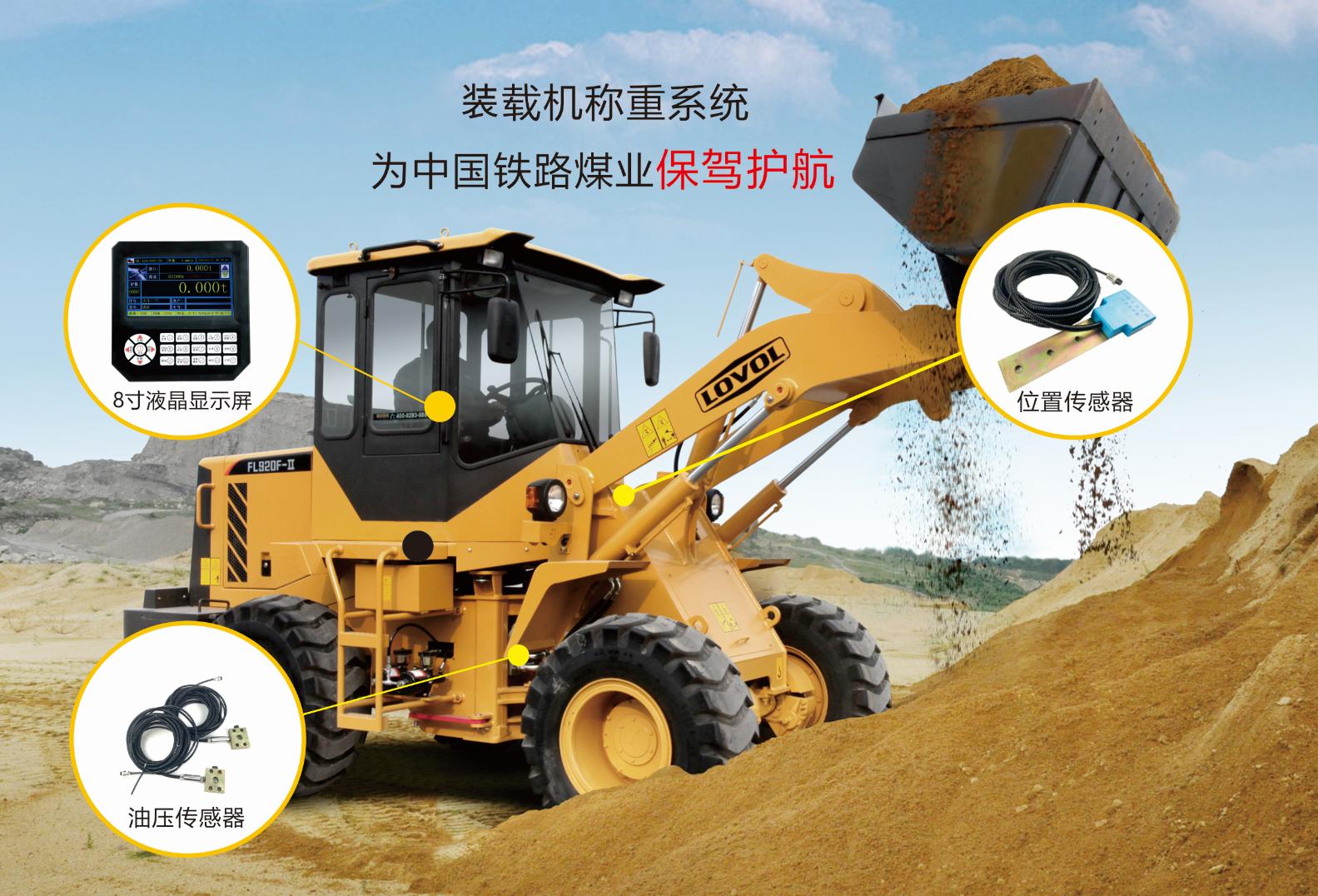

装载机电子磅

装载机秤是一种装载机称重设备，与装载机的机械控制部分集成为一体，在装载机行进中实现称重。它通过一个接近开关对预先确定的称量位置的监测，将液压转换为铲斗内载荷的重量而实现称重。

装载机进行散堆货物装载时，初期采用测比重画线估算的方法来计算所装货物的重量，此法存在着误差、随机性、不便管理等特点。多装，会造成直接经济损失和超载运输；少装欠载，则会降低运输效能，损害客广利益。

那么装载机秤在使用的过程中，应该如何对其进行保养，以便装载机秤的寿命更长以及在使用的过程中遇到的一些故障又该怎么样排除呢?

一、仪表未显示：

1、电源开关未打开

2、仪表电源插头是否接触不好或断开。

3、检查rb瓶连接线是否断开。(仪表电源是直接连接在装载机电瓶上的，如维修装载机电瓶时需要拆卸电源线，请记好安装位置，以便事后复原)

4、检查电源线是否因不慎挤压造成断开。

二、称重重量有明显误差：

1、检查传感器插头是否松动。

2、传感器部分是否被硬物撞动过有明显撞歪或撞裂。

3、检查传感器连接线是否被挤压造成断开。

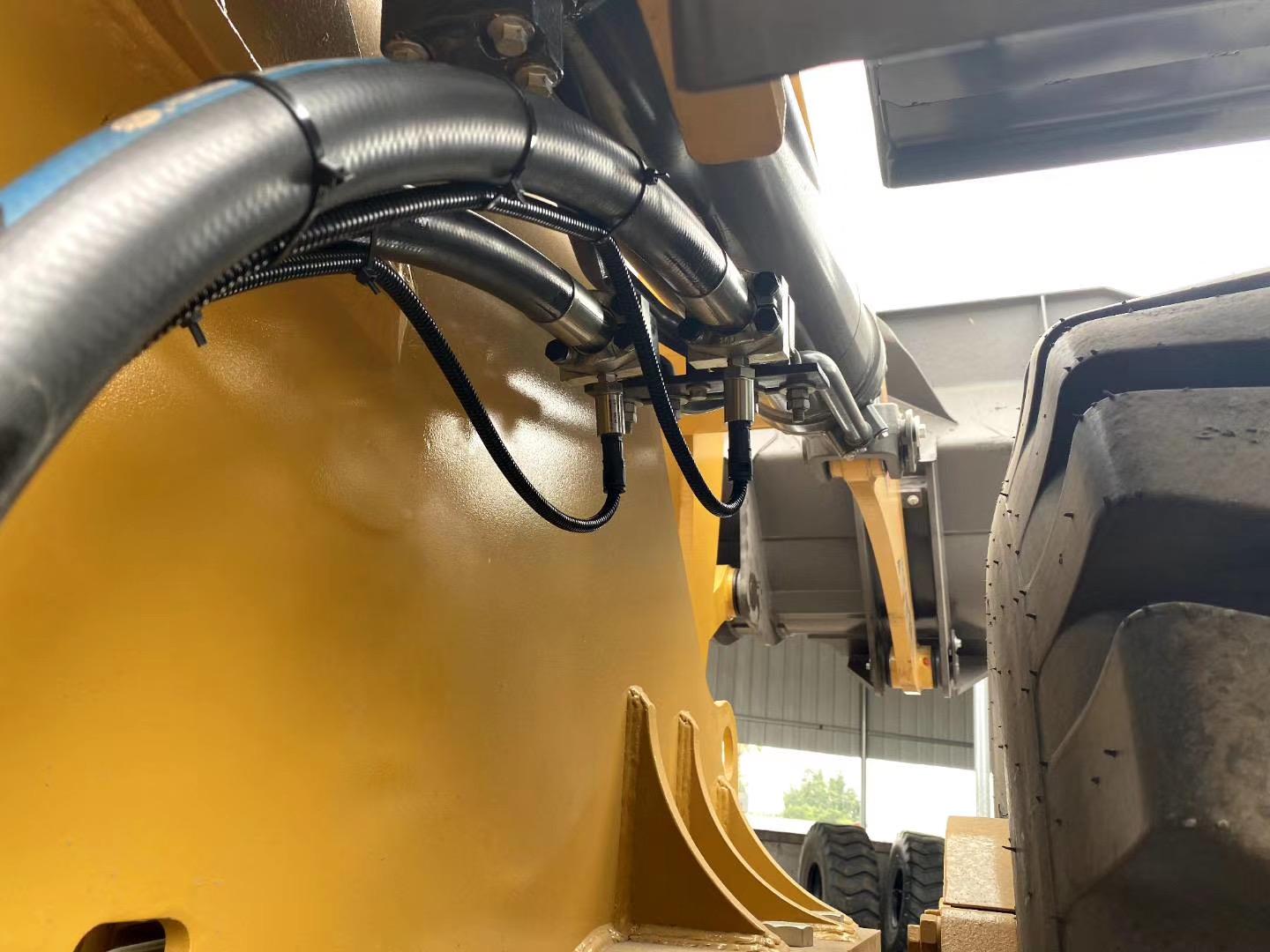

油压传感器安装位置

三、称重重量无变化或时有时无

1、称重时，仪表有上位、下位变化正常，但重量不变化。

a：检查标定数据及系数是否正常。

b：检查两只油压传感器插头及中间连线有无撞坏断裂，松动现象。

2、称重时，仪表上位、下位变化不正常，重量不变化。

a：仪表下位反显，称重时上位无反应。

解决方法：检查位置传感器插头有无接触不好或断线。

b：仪表下位或上位常反显，称重时上位或下位有反应。

解决方法：检查位置传感器、下位位置传感器是否螺丝松动或位置偏移。

c：仪表下位和上位都无反显，称重无反显反应。

解决方法：检查滑块螺丝，弹簧是否振动脱落。检查滑块前接触曲与位置传感器的位置是否偏离太远(调整方法：可将装载机起升，滑块位置到位置传感器上位、下位中间时，停止起升；松动滑块后面螺丝，滑块、弹簧伸开，使接触面与位置传感器贴紧，然后将螺丝销紧即可)。

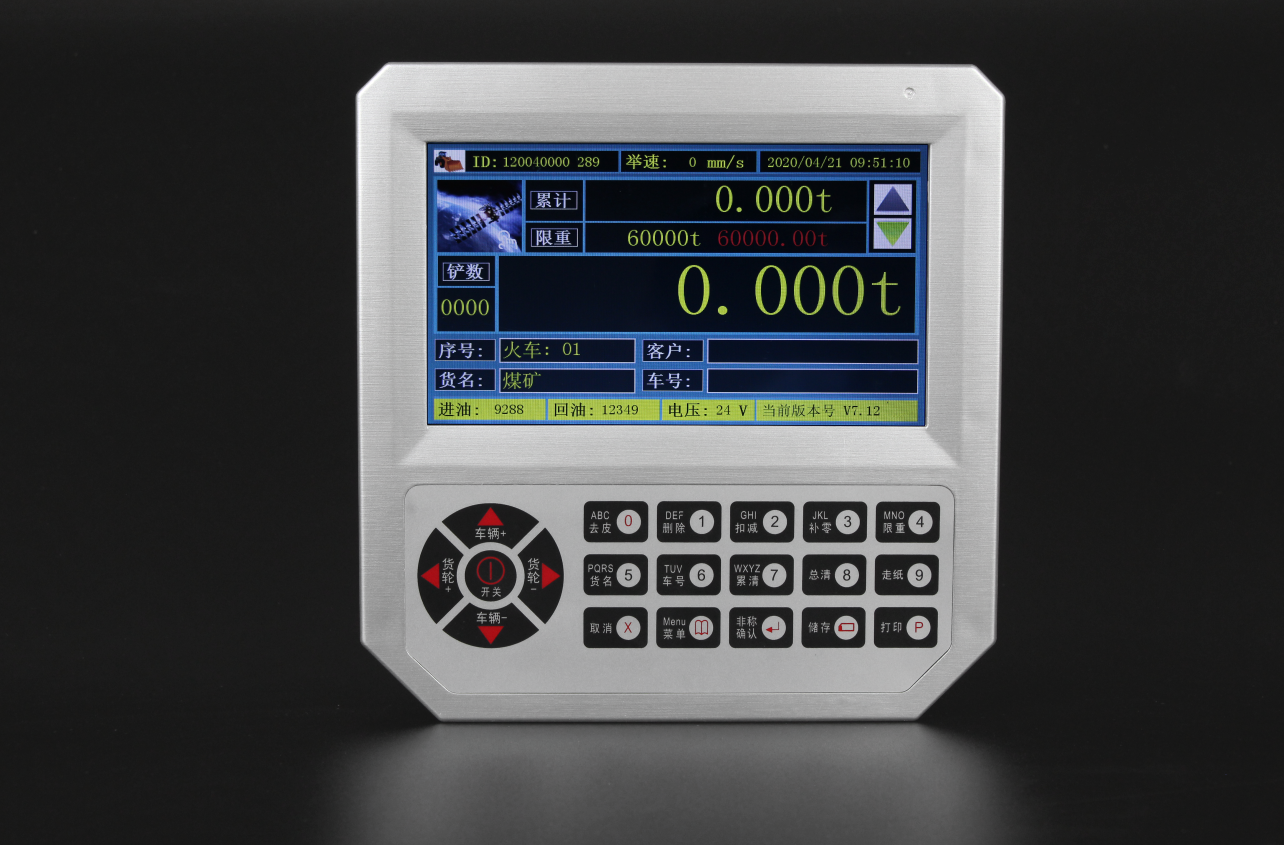

装载机秤仪表

四、打印机的故障排除和换纸方法

故障排除：

1、走纸正常，打印时空白，无字迹。

a、检查色带是_古磨损、老化、需换色带。

b、榆查色带是否装反，需要新装正。

2、走纸正常，但不能扣印

检查仪表是否设置在非称重状态，若是非称重状态则不能打印，改为火车、货车或其他状态下即可打印。

3、走纸打印困难或打印错误

检查打印机灰尘是否太，油污太大，需清洗打印机或更换打印机

4、卡纸

检查打印纸是否被出纸槽卡住。

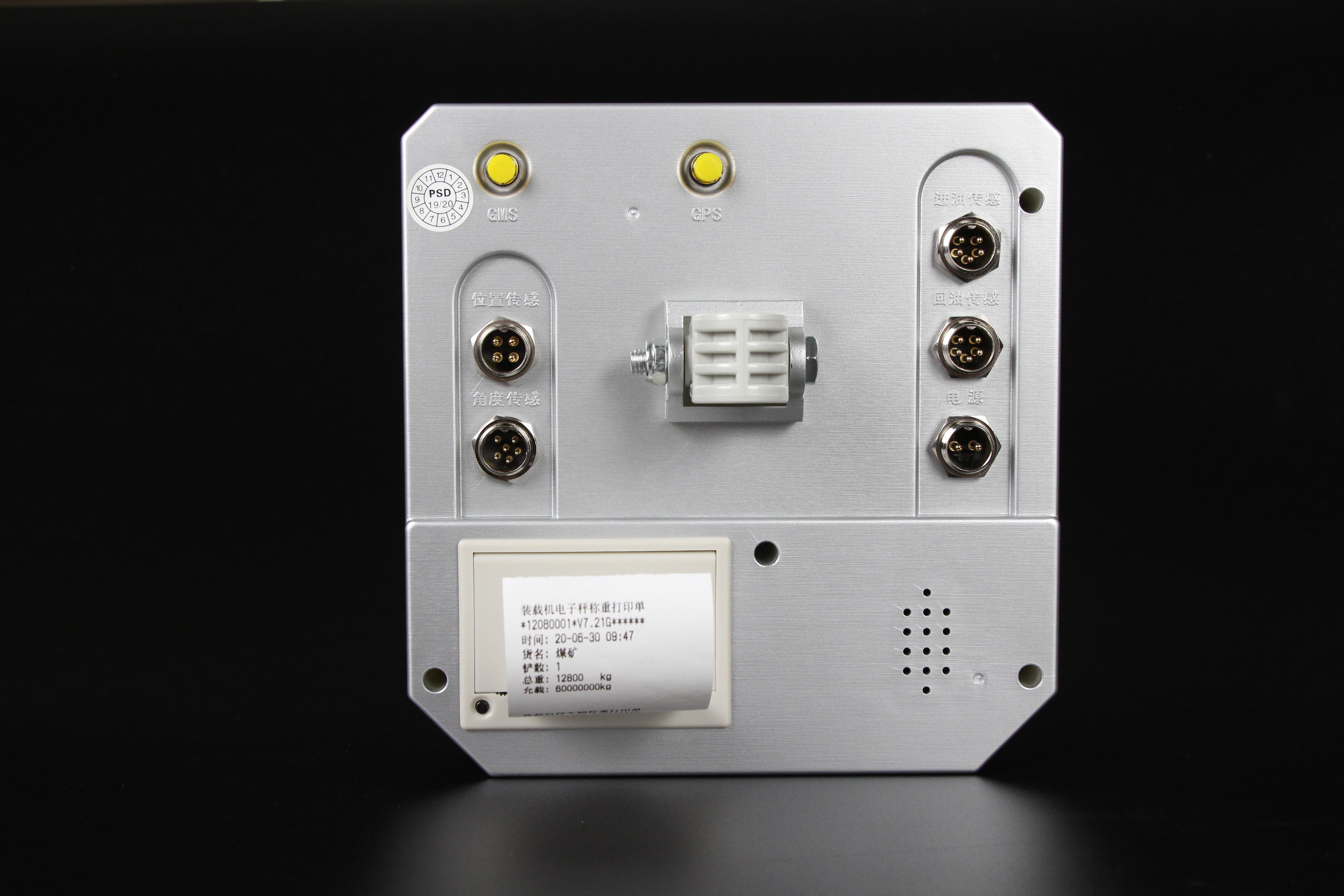

装载机秤显示器打印

五、键盘故障

1、键盘按键都不起作用；

解决方法：检查键盘插头是否脱落、松动。

2、某排按键不起作用，按时无声音提示，其它键声音有提示；

解决力法：检查键盘插针某脚自无接触或腐蚀现象。

3、某一排按键不起作用，按时无声音提示。

解决方法：检查该键是否磨损严重，需更换键盘。

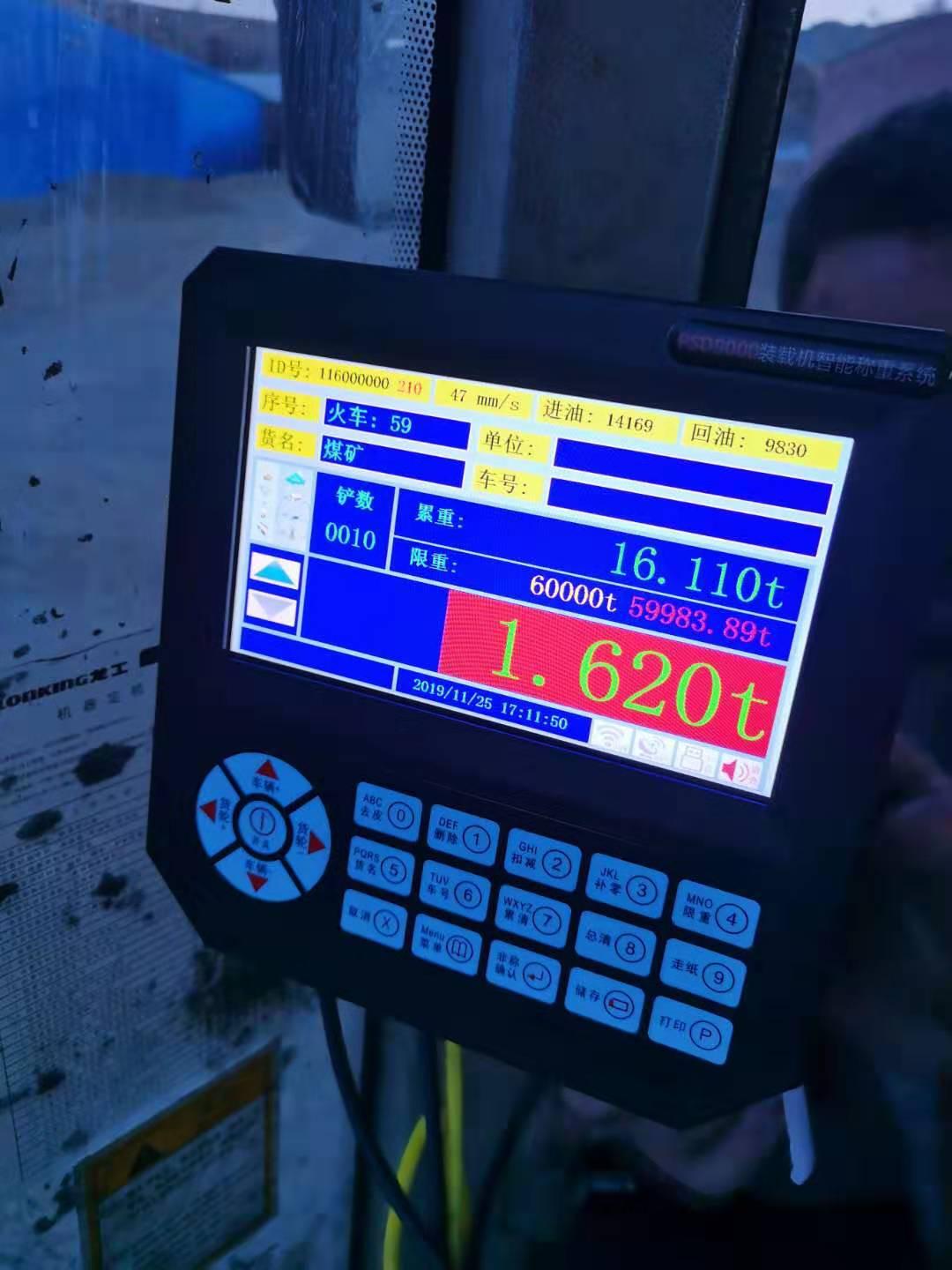

背光按键显示

六、单铲重量显示正常，但累加重量小变化

检查称重状态是否非称重状态，非称重状态重量显显示常，但不累加。解决方法：按火车或货车键即正常累加。

大型电子衡器维修故障检修实例——4（地磅显示err05）

一次下乡旅游途中，碰到一个客户的一台六十吨电子衡器出现故障，仪器显示err05，不能正常称量。err05是表示模拟信号报错，表示仪表不能正常AD转换，也就是信号错误的意思。

　这种情况有可能是线路有问题，也有可能是传感器问题，或者是仪表的问题，需要根据具体情况判断。

　　1, 首先，打开仪器的盒子，用直观的方法，视、听、闻、触等对线路板进行了检查。

这是由于电子秤的仪器里的主线路板上元件较多，有许多故障的发生是由于短路、断路、接插或接触不良，部件管角开焊等原因造成的。

　　2, 把接线盒打开，接线盒比较干燥，说明接线盒没有问题。

3, 把仪器主线和接线盒连接的四根线分离，分离时用手机拍照，以免再连接时，忘记四个主线连接顺序。

　4.把仪器的主线直接连接到第一角的传感器线上，打开仪器，人在秤上来回活动，仪器还是显示err05，没有反应。接着去连接第二个角的传感器上，也是显示err05，人上去还是没有反应。接第三个角的传感器，也是显示err05，没有反应。最后接第四个角的传感器，也是err05，没有反应。基本可以判断传感器是好的，问题出在大型衡器的仪器上。

　　由于客户忙着要使用衡器，于是找来他家一台闲置的称牲畜的三吨电子秤，把仪表拆下来，直接连接到六十吨电子仪器的主线上，人走在秤面上，观察仪器，有数字变化，可以确定上述的判断，这台六十吨的电子衡器的传感器全部都是好的。三吨电子秤的仪表也和这六十吨电子衡器相匹配。接下来可以标定。

　　由于没有标准砝码，我们决定用替代法标定这台大型衡器。正好客户家有一台大铲车，用这台铲车作为校正物品。

村子里邻居还有几家售煤的，有电子衡器，我们就把大铲车开到邻居家，称量出大铲车是三吨六，于是让客户用小四轮车，拉来几袋玉米装在铲车上，直到大型衡器的仪表显示四吨，于是把大铲车开回到自家，进行标定。

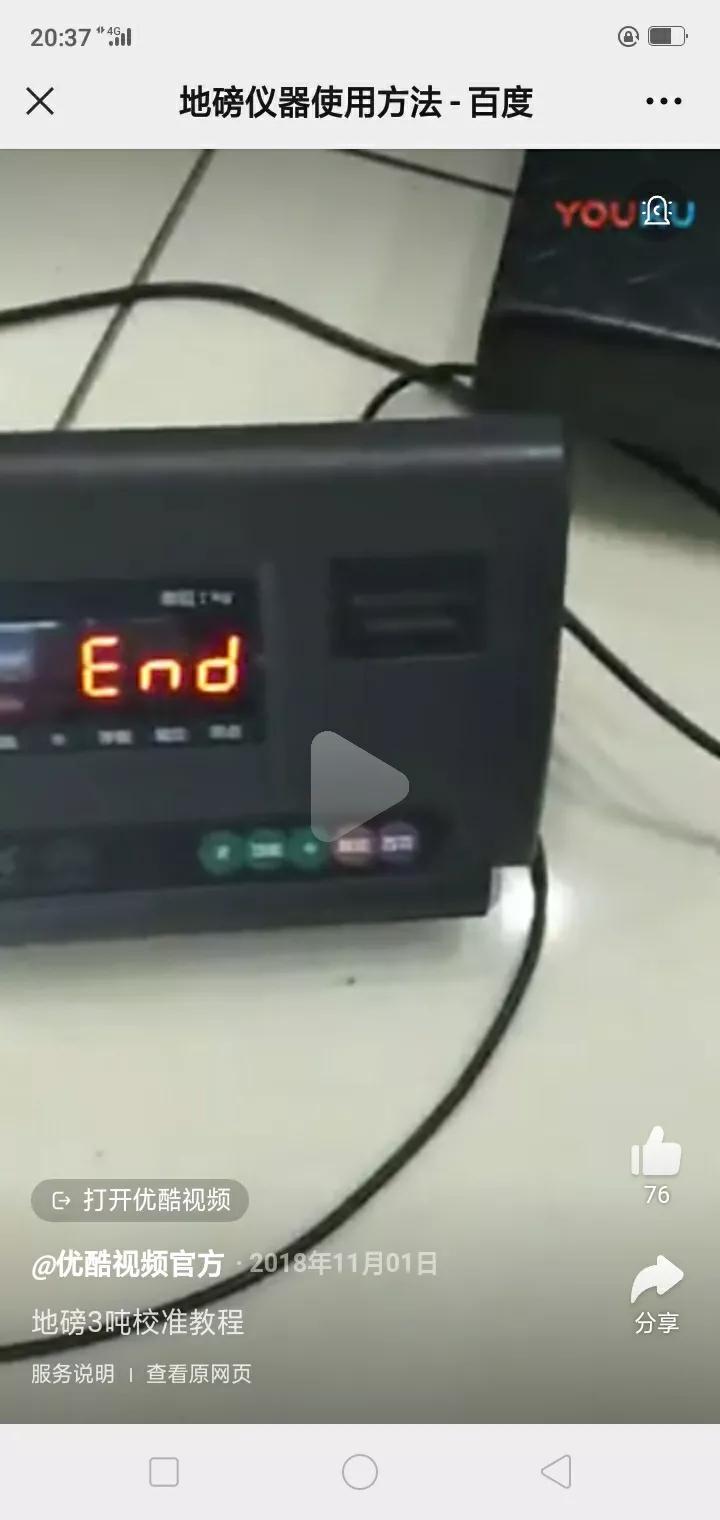

　　三吨电子秤的仪表是耀华牌，它的校准标定方法是：

1在开机的时候，秤上不能放东西，也不能碰，按仪器后面的开关键，长按【#】字键不能松手，仪器显示一行99999就松手。

2.分度值设置：

显示【d ×】时，按【去皮】键选择1、2、5、10、20、50，按【#】键进行确认。（原来最高称量是三吨，最小单位是5,标定时选择（d 5），现在是六十吨秤，所以选择（d 20），按【#】键确定。）

　　分度值的调整按照国家规定的标准调整，不能太小，否则会影响称重，仪表上面的数字会不停的跳，稳定不下来。（分度值，就是在这种感量中不能称量重量的，比如分度值是5，没有达到1公斤的重量就显示零。分度值是10，在没有达到10公斤，就会显示零。比如你本来的重量是69公斤，但是在地磅上面秤会显示60公斤，所以不可称量。

2.小数点设置

仪器显示【P 0,0】按【去皮】键选择【P ,0】按【#】确定，仪表显示【00000】进入下一个参数的设置。

按【置零】键去设置最高称量，六十吨就设置为60000，按【#】键，小数点即设置为0.000，并自动进入大秤量设置状态。

3.大秤量设置：

显示【FULL】按【去皮】键进入数字输入状态，按【置零】键。

4. 仪表显示(noload ) 是空秤确认。按【#】键。

　5，仪表显示.(ad load) 把大铲车开到秤上，按【置零】键，显示 (000000)输入铲车重量，输入铲车的重量40000，按【#】键确认。
