电子测量应用有哪些 电子测试测量仪器用途及分类

电子测试测量仪器用途及分类

仪器仪表是用来检出、测量、观察、计算各种物理量、物质成分、物性参数等的器具或设备。仪器仪表应用领域广泛，覆盖了工业、农业、交通、科技、环保、国防、文教卫生、人民生活等各方面，在国民经济建设各行各业的运行过程中承担着把关者和指导者的任务。我国仪器仪表行业可分为6大类和20个小类，电子测试测量仪器仪表是20个小类中重要的一类，也是目前发展最迅速，用途最广泛的一个门类。

电子测量仪器是主要用于各类电子材料、产品、装备、系统的性能及质量检测的仪器设备。电子测量是测量领域的主要组成部分，泛指以电子技术为基本手段的一种测量技术。电子测试测量仪器以电子测量技术为基础，吸收融合了计算机技术、数字处理技术、传感器技术、通信技术等多种技术方式，可以将被测量对象或系统的参数传递给处理端进行处理和分析。电子测试测量仪器仪表广泛应用于通信、雷达、航空航天与国防军工、教学科研、电子产品制造等军用或民用市场中，推动科技进步、彰显国家实力方面，发挥着极其重要的基础支撑作用，符合国家重点发展产业。

电子测试测量仪器一般分为专用仪器和通用仪器两大类，通用仪器是为了测量某一个或某一些基本电参量而设计的，常见通用电子测试测量仪器仪表可分成台式仪器、模块化仪器、基础仪表三大类，具体情况如下：

（1） 台式仪器

按其功能可分为：微波/毫米波测量仪器，光电测量仪器、通信测量仪器等几类，分别介绍如下：

1) 微波/毫米波测量仪器，按其功能可分为：

① 信号发生器

又叫信号源，用来提供各种测量所需的信号，根据用途不同，又有不同波形、不同频率范围和各种功率的信号发生器，如低频信号发生器、高频信号发生器、射频合成信号发生器、波形和函数发生器、任意波形发生器、脉冲信号发生器、数据发生器、直流电源、交流电源、电源测量单元、直流电子负载等。

② 分析仪

用来观测、分析和记录各种电信号、参数的变化，如各种示波器（包括和数字示波器）、频谱分析仪、矢量信号分析仪、噪声系数分析仪、波形分析仪、失真度分析仪、谐波分析仪、直流电源分析仪、交流电源分析仪、逻辑分析仪等。

③ 网络分析仪

是实现微波毫米波网络特性参数测试的核心仪器。主要包括标量网络分析仪、矢量网络分析仪等。

④ 接收机

接收机是信号监测和接收领域最重要的仪器门类之一，可以实现信号搜索、无线电监测、无线电检测、频谱监测、干扰测量和信号分析等功能。

2) 光电测量仪器

可分为：光纤熔接机、光时域反射计、光谱分析仪、光纤传感测试仪、光源/光衰减器、光波测试仪、光功率计等。

3) 通信测量仪器

可分为：数字通信测量仪器、无线通信测量仪器、移动通信测试仪表及系统等。

（2） 模块化仪器

以虚拟仪器技术为核心，涵盖PXI/PXIe、AXIe、VXI、CPCI与VPX等标准总线模块，包含信号发生与模拟、信号接收与分析、路由切换、通信接口协议、航空导航信号模拟、信号调理等模块。

（3） 基础仪表

一些基础测量仪表，如手持式示波器、分析仪表等，数字万用表、功率计+功率传感器、频率计+频率基准、皮安计、静电计等。

常用的电子测试测量仪器分类如下图所示。

图 常用的电子测试测量仪器分类图

目前，全球电子测试测量仪器绝大部分市场被国外大型仪器公司所占领，行业龙头企业主要有美国是德科技（Keysight）、德国罗德与施瓦茨（R&S）、美国国家仪器（NI）、日本安立（Anritsu）、美国泰克科技（Tektronix）等。而中国电子测试测量仪器市场几乎被国外仪器垄断，国内以中电科仪器仪表有限公司（简称“中电仪器”）为龙头企业，占据一定市场份额，其余民营企业如成都玖锦 、普源精电、天津德力等各有特色，各自有专注的产品种类，占据极小部分市场。

测电笔应用测试九大功能和用法！有些电工还真不知道哦

测电笔(又称电笔)是电工常用工具之一，用来判别物体是否带电，

测量线路中是否存在电压。

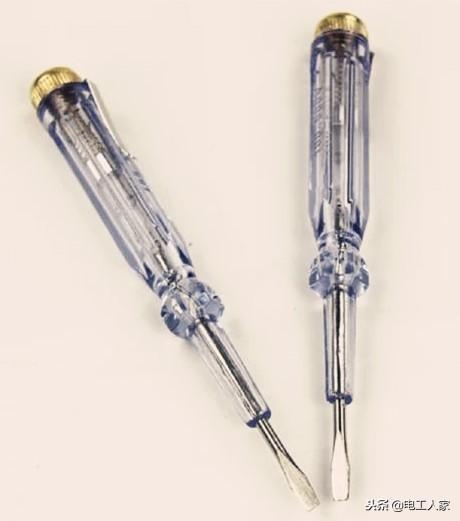

它的测电范围是60～500V之间，它有氖泡式和数显式。

两种可以兼测电笔和一字螺丝刀用，不建议当成螺丝刀，这样容易损坏哦。

氖泡式：通过氖泡亮灭来识别是否有电。

数字式：直接在液晶窗口显示测试电压。

本文主要介绍氖泡式测电笔

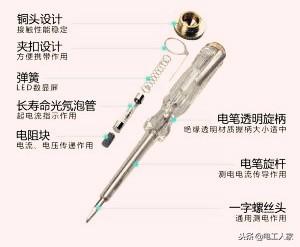

结构原理：

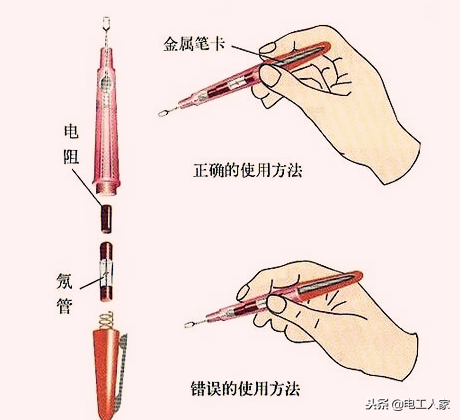

由氖管（俗称氖泡）、电阻、弹簧等组成，使用时，带电体通过电笔、人体与大地之间形成一个电位差，产生电场，电笔中的氖管在电场作用下就会发光。

使用方法：

使用电笔时必须正确握持，母指和中指握住电笔绝缘处，食指压住笔端金属帽上。

测电笔在使用前须确认良好(在确有电源处试测)方可使用。

使用时，应逐渐靠近被测体,直至氖管发光才能与被测物体直接接触。

具体功能：

功能一：识别火线和零线

这是测电笔最常用到的一种功能，测量交流电路时：

用验电笔触碰导线，氖泡发光的是火线；

氖泡不发光的是零线（或者是地线）。

功能二：识别线路中是否有电

这也是测电笔最常用到的一种功能，即以正确姿势握住电笔，以笔尖触碰导体。电笔亮灯，则证明线路中存在电压，不亮灯，证明电路中无电压。

在实际使用时需要注意，不能单靠电笔氖泡发不发光来判断电路是否正常。

例如，正常状态下的火线和零线接错，电笔的氖泡都发光，这种就属于故障，要查清线路和正确接线。

功能三：测量相线的同相或异相

没有区分线色的电路，在维修时绝对会让人头疼。单相电路还好，如果遇到三相电路，那可真是头大了！但是，电笔却有一个神奇的功能，能够轻易的帮助你测量相线的同相或异相。

测量时，左右手各持一根电笔，站在绝缘的物体上。将两支电笔同时触碰两根电线，如果两根电笔的亮度较低，则表明此时测量的两条线为同相（都是相线）。

如果两支电笔的亮度较高， 则表明此时测量的两条线为异相（一根相线一根中性线）。用这种方法，可以很快的筛选出三相电路中的三根相线和一根中性线。

它是利用测电笔中氖泡两极间电压差值与其发光强弱成正比的原理来进行判别的。

功能四： 检查设备是否漏电

用验电笔轻触电器设备的外壳体，若电笔氖管发光，则表示有漏电现象。

不发光则没有。

功能五：识别交流电和直流电

在用测电笔进行测试时：

如果测电笔氖泡中的两端都发光，就是交流电；

如果只有一端发光，则是直流电。

电笔测量交流电时的亮度，要明显高于直流电。

功能六：识识 直流是否接地

在对地绝缘的直流系统中，可站在地上用测电笔接触直流系统中的正极或负极：

如果测电笔氖泡不亮，则没有接地现象。

如果氖泡发亮，则说明有接地现象，其发亮如在笔尖端，则说明为正极接地。

如发亮在手指端，则为负极接地。

但是必须指出的是在带有接地监察继电器的直流系统中，不可采用此方法判断直流系统是否发生接地。

功能七：识别直流电的正负极

在测量直流电时，电笔氖泡只有一端发亮：

测量直流电源正极时，氖管靠近笔尖的一端发亮；

测量直流电源负极时，氖泡远离笔尖的一端发亮。

功能八、 判断接触是否良好

如果测量时测电笔中的氖泡发生闪烁现象，则可能是因为有线头松动，接触不良。也可能是因为电压不稳定。

功能九、识别灯泡是否断零线

关掉灯泡开关，在灯不亮的时候，用测电笔接触灯座的两个接线端，如果两端都使电笔氖泡发光，而灯泡并未损坏，说明零线断了。
