非线性电路中的深度学习应用：新型电子元件的建模与分析

文丨乐乐观古今

编辑丨乐乐观古今

引言

电子工程领域一直在寻求创新的电子元件以满足不断增长的需求，例如更高的性能、更低的功耗和更小的尺寸。

在设计这些新型电子元件时，理解其非线性行为变得至关重要。 传统的电路模型通常使用数学方程来描述电子元件的行为，但这些模型在复杂的非线性情况下可能会失效。

深度学习为我们提供了一种强大的工具，可以处理这些复杂的非线性关系。

深度学习在电子元件建模中的应用

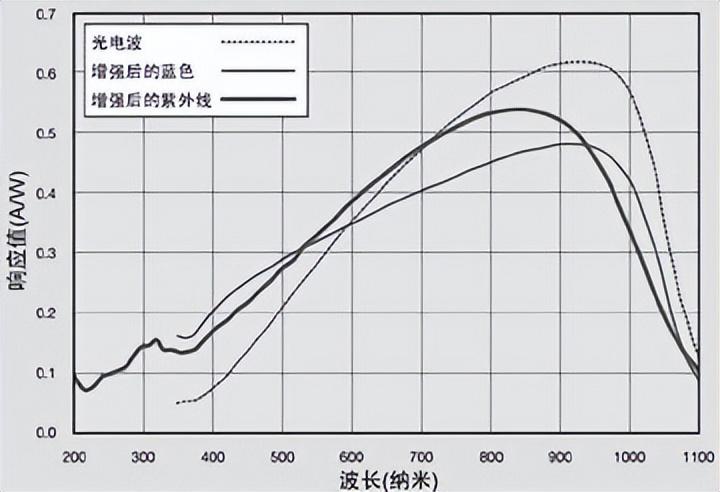

深度学习可以用于建立复杂的半导体器件模型，如晶体管、二极管和光电二极管等。通过深度学习，工程师可以创建高度准确的模型，以模拟这些器件的电流-电压特性。

这对于新型半导体器件的设计和优化至关重要，因为它们通常具有复杂的非线性行为。

在集成电路设计中，深度学习可以用于优化电路布局、时序分析和功耗优化等任务。 它可以帮助设计工程师更好地理解电路中各个组件之间的相互作用，并提供快速的仿真和优化方法。

深度学习不仅适用于半导体器件，还可以用于建模被动元件 ，如电感、电容和电阻。这些元件的行为可能随着频率、温度和电压的变化而变化，深度学习模型可以更好地捕捉这些复杂性。

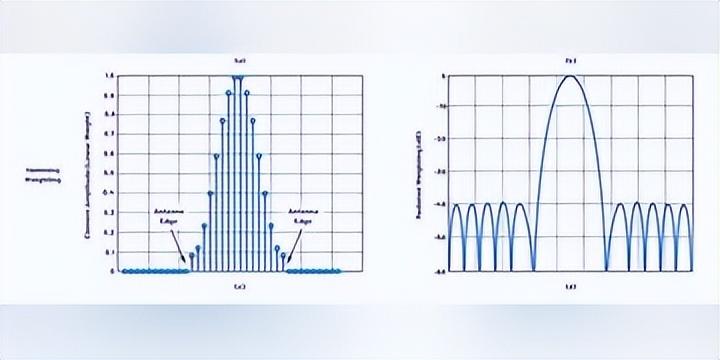

在射频电路设计中，深度学习可以用于分析和优化天线、滤波器、放大器等元件的性能 。它可以帮助工程师在不同频率范围内预测电路行为，以满足通信和射频应用的要求。

深度学习可以用于检测电子元件的故障和预测它们的寿命。 通过监控电子元件的性能和行为数据，深度学习模型可以识别潜在的问题，提前采取维护措施，降低系统故障的风险。

在新材料的研究中，深度学习可以用于建立材料的电子特性模型。这有助于加速新材料的发现过程，特别是在光电子和能源领域。

深度学习可以用于建立电子元件的噪声模型，这在尤其对于低噪声电路设计和精密仪器的性能分析非常重要。

基于深度学习的电子元件建模

收集大量电子元件的输入和输出数据。这些数据可以通过实验、仿真或现有的数据集获得。对数据进行预处理，包括归一化、去噪和特征提取。确保数据集质量和一致性对于模型的性能至关重要。

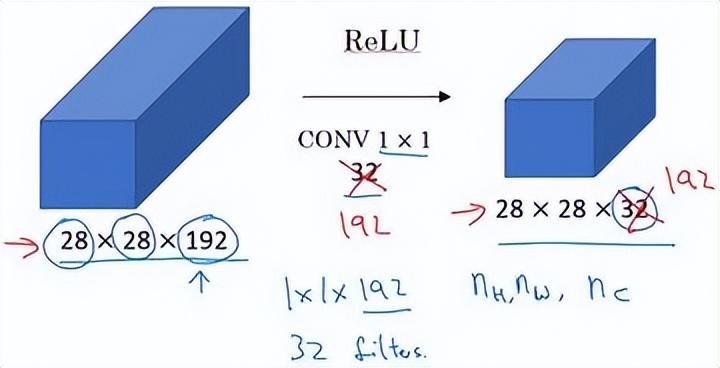

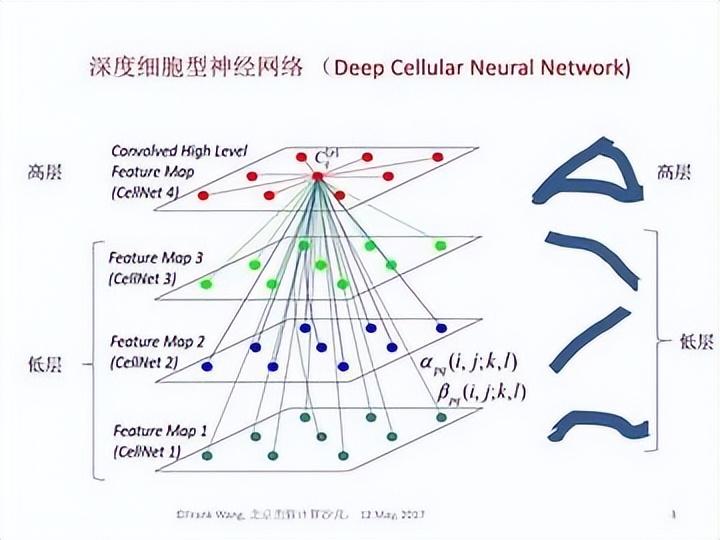

根据问题的性质选择适当的深度学习架构。 常见的选择包括循环神经网络（RNN）、卷积神经网络（CNN）、全连接神经网络和自动编码器等。

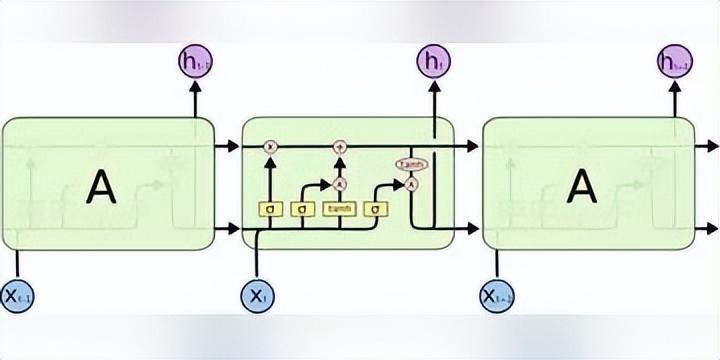

对于时间序列数据，RNN和长短时记忆网络（LSTM） 通常是合适的选择，而CNN可用于处理图像数据。

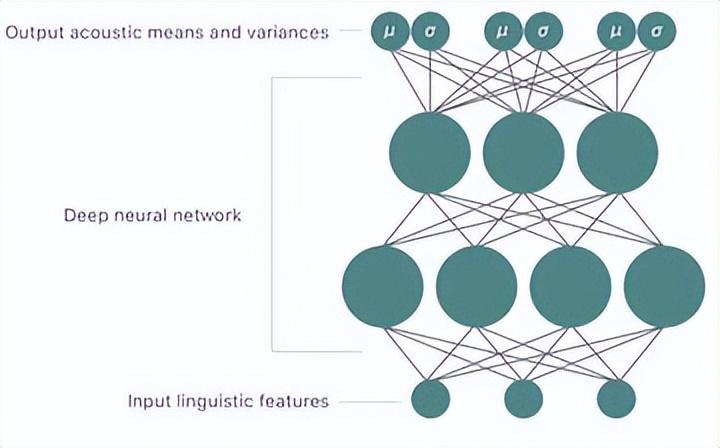

构建深度学习模型的架构，包括输入层、隐藏层和输出层。模型的层数和节点数应根据问题的复杂性进行调整。考虑使用正则化技术（如丢弃、L1和L2正则化） 来防止过拟合。

使用数据集来训练深度学习模型。 通常使用梯度下降或其变种来最小化损失函数。监控模型的性能，并根据验证集的结果进行调整以避免过度拟合。

使用测试数据集评估模型的性能。常见的评估指标包括均方误差（MSE）、平均绝对误差（MAE）和决定系数（R-squared）等。

一旦训练好模型，就可以用于电子元件的建模和预测。将新的输入数据提供给模型，即可获得相应的输出。可以将模型集成到电子元件的设计和优化工作流程中，以加速创新和提高性能。

模型的性能可能需要不断优化。 可以通过增加数据量、调整模型超参数、改进模型架构等方式来提高模型的准确性和泛化能力。

迭代是不断改进模型的关键，尤其是在面对新型电子元件或不同工作条件时。

深度学习模型通常被视为黑盒模型，因此解释性可能会受到挑战。 可以使用解释性技术来理解模型的预测基础，例如特征重要性分析和梯度可视化。

深度学习模型在电子元件建模中的应用已经取得了许多成功，但也需要仔细考虑问题的复杂性和数据的可用性。随着深度学习领域的不断进展，我们可以期待这一方法在电子工程中的广泛应用，特别是在新型电子元件的设计和优化方面。

数据驱动的分析

数据驱动的分析是一种方法，通过分析大规模数据集中的模式和趋势来推导见解和决策。在电子工程领域，数据驱动的分析可以用于理解电子元件的性能、 优化电路设计、检测故障、提高生产效率等各个方面。

收集电子元件或电路的性能数据，例如电压、电流、功耗和频率响应。 使用统计分析、机器学习或深度学习方法来识别性能中的关键特征和影响因素。

优化电子元件或电路的设计参数，以最大化性能或满足特定的要求。监测电子元件或电路的运行数据，包括温度、电压偏移、噪声等。

建立模型以检测异常行为，例如故障或劣化的电子元件。利用时间序列分析或异常检测技术来预测电子元件未来可能的故障。

使用仿真或实验数据验证电路设计的正确性和性能。 数据驱动方法可以帮助识别设计中的问题，例如信号干扰或电路延迟。这有助于减少设计迭代周期并提高设计质量。

在新材料的研究中，收集材料特性的实验数据。使用数据分析方法来了解材料性能， 例如电导率、热传导率和电子能带结构。

在电子元件生产中，收集生产线上的数据，包括温度、湿度、工艺参数等 。使用实时数据分析来监测生产过程，检测潜在问题，并实施质量控制措施。提高生产效率和产品质量。

使用大量的实验数据和深度学习技术，可以建立更精确的电子元件模型。这些模型可用于模拟电子元件的行为，从而支持电路设计和优化。

通过分析电子元件或电路的大数据集， 可以识别关键的模式和趋势。这些模式识别结果可以帮助工程师更好地理解电子系统的行为和性能。

新型电子元件的设计和优化

在开始设计之前，明确电子元件的设计目标和性能指标。这些目标可能包括功耗、速度、稳定性、尺寸等。

确定设计所面临的限制条件，如成本、制造可行性和可靠性。

对市场需求和技术趋势进行调研，了解潜在的应用和竞争对手。掌握最新的电子元件技术和材料，以便借鉴和应用到设计中。

使用数学和物理原理来理论性地分析电子元件的工作原理。 建立电路模型和电子元件特性的数学模型，以帮助指导设计过程。

使用计算机辅助设计（CAD）工具来支持电子元件设计。这包括电路仿真、布局设计和性能优化工具。仿真工具可以帮助评估不同设计方案的性能，并进行虚拟测试。

选择适当的材料，以满足设计要求。 这可能涉及到半导体材料、导电材料、绝缘材料等。考虑材料的电学、热学和机械性质。

制作电子元件的原型以验证设计。原型可以是实验性的电路板、芯片或电子元器件，通过实验数据来验证模型和理论分析的准确性。

使用优化算法来调整电子元件的设计参数，以满足性能指标。这可以包括参数扫描、遗传算法、梯度下降等方法。 在优化过程中考虑不同的权衡，例如功耗与性能之间的权衡。

进行可靠性分析，以确保电子元件在长期使用中的稳定性和可靠性 。考虑温度、湿度、振动等环境因素对元件性能的影响。

开发生产流程和制造工艺， 以大规模生产电子元件。使用自动化测试设备来验证元件的性能和质量。

在产品推出市场后，收集用户反馈并持续改进电子元件的设计。迭代设计过程以适应市场需求和技术变化。

在设计新型电子元件时，考虑知识产权的保护，如专利申请，以防止他人复制和使用设计。与其他领域的专家合作，如材料科学家、物理学家和计算机科学家，以推动跨学科创新。

结语

在电子工程领域，新型电子元件的设计和优化是推动技术创新和应用发展的重要任务。

通过充分了解市场需求、掌握最新技术趋势、理论分析和建模、材料选择 、原型制作、性能优化、可靠性分析、制造和测试等关键步骤，工程师可以成功地设计和优化电子元件。

数据驱动的分析在电子元件设计和优化中也扮演着重要的角色。通过收集、分析和利用大规模数据集，工程师可以更好地理解电子元件的行为、识别性能改进的机会、优化设计参数，并提高生产效率。这种数据驱动的方法为电子工程领域带来了更高的创新潜力和竞争优势。

最终，成功的电子元件设计和优化需要跨学科合作、不断的研究和开发、市场导向的反馈以及知识产权的保护。通过综合运用这些方法和策略，电子工程领域可以不断推动新技术的发展，改善电子元件的性能，满足不断变化的市场需求，并促进科学和工程的进步。

电子工程的未来充满挑战，但也充满机会。

随着技术的不断演进和创新方法的采用，我们可以期待看到更多新型电子元件的出现，为社会带来更多的便利和进步。这需要持续的研究、合作和创新精神，以应对日益复杂的电子系统和不断增长的技术需求。

电子元件的一般检测及选用方法

在选择和检测电子元件时，需遵循一系列方法，以确保其性能、可靠性和适用性。以下是一些常见的检测及选用方法：

一、选用方法

确定元件参数

电气参数：如电压、电流、功率、频率、阻抗等，要根据电路设计要求选择合适的元件。

物理参数：尺寸、封装类型、材料等。

了解应用场景

工作环境：温度、湿度、振动等环境因素对元件的影响。

电路需求：例如，数字电路选择 CMOS 元件，模拟电路选择线性元件。

查阅资料

数据手册：查看制造商提供的规格书，了解元件的特性和限制。

应用案例：参考类似项目中的应用情况。

供应商选择

信誉与质量：选择有良好口碑的厂家，确保元件质量。

后续服务：考虑供应商的售后服务、技术支持等。

价格比较

进行市场调研，比较不同供应商的价格，以获得性价比最高的元件。

二、检测方法

外观检查

检查元件的封装、引脚、标识是否完好，有无明显瑕疵或腐蚀。

电气特性测试

使用万用表：检测电阻、直流电压、直流电流等基本参数。

示波器测试：观察信号波形、频率响应等，特别是对时钟信号和模拟信号的内容。

性能测试

热测试：通过加热元件观察其工作温度范围和稳定性。

负载测试：在不同负载下测试元件是否能正常工作，以确保其承载能力。

可靠性测试

老化测试：在规定的温度和湿度下长时间运行，以观察其失效率。

振动和冲击测试：模拟实际工作环境，检测元件的机械抗性。

仿真和模拟

使用电路仿真软件（如 SPICE）预测元件在电路中的行为，评估其性能。

在选用和检测电子元件时，要全面考虑其技术参数、应用需求和可靠性等诸多方面。通过合理的测试和评估方法，可以有效减少因元件选择不当导致的问题，提升整个电路的性能和稳定性。
