电子灯箱电阻的应用 LED电子灯箱简单制作教程（三）电阻的计算和电阻的选择

LED电子灯箱简单制作教程（三）电阻的计算和电阻的选择

LELLO,各位小伙伴就等了，今天继续上课！

当我们把二极管插好之后，进行打热溶胶，将二极管的线压低，一定不可以跟铝塑板有接触，否则会不亮，这部要非常细心检查。

把相关的的线连接好，用烙铁焊接。

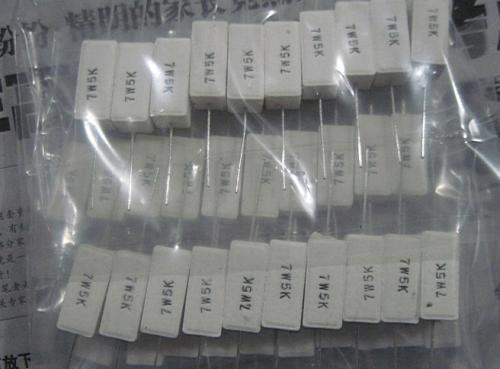

焊接电阻

电阻的计算和电阻的选择 （每一组等的数量红黄不超过100颗，其他80颗）

电阻,对于大家来说是一种非常常见的电子用品,它起着降压限流的作用对于电子灯箱这一简单的电路来说电阻更是有至关重要的位置

一般来讲,电阻在电子灯箱中是一种限流装置,应为发光二极管有个非常重要的特性,就是他的流性控制,电流在很大范围波动【1ma-50ma】的时候电压只有【2.8-3.2】很小的波动,而我们采取措施把电流限制在 15-20 毫安的时候,

电压波动将在 0.1 伏之内,也就是说不管总电压怎么波动,加在 led 两端的端电压是不变的。同时也说明端电压的轻微

变动【0.1 伏】电流就有可能变动 10毫安左右!

一,公式

这是最常见的问题

(220-灯的电压*灯的个数)/0.015========所用电阻的阻值 我没用的电阻有 1k,,,,2k 和 5k 的, 在大就不行

了,因为发热太厉害,

灯的电压,,,红和黄取 1.8 伏

白 蓝 绿 取3.0 伏

下面哦说一下公式的由来

led 是一种电流型器件 ,,,他的特性就是他两端的电压是不变的,最起码说是变化很小的,,,他两边的电压是 3 伏,他的

电流是正常 20 毫安,,你两边的电压是 3.2,那木他的电流就会是 80 毫安,他的电压是 3.4 的话,,,led 就烧了,嘿嘿,

什么意思呢,就是说 led两端的电压是变动很小的,从一个侧面来说他两端的电压一个很小变化他的电流就会是一个很

大的变化。

但这也有好处,那就是你只要把它的电流控制好就可以不管它的电压了,那怕是 220 伏只要是它的电流不超过 15 毫安

也可以正常使用

那木我门就知道了,他的电压一出厂就固定了,所幸同一种颜色的灯的电压是相差很小的,在我门串联好以后,我们

假设灯可以正常工作,那木电流就一定是 15-20毫安,我们为了安全,取 15 毫安,也就是 0.015安

我们拿白灯来说事,他的电压是 3伏,那木我串了 50 个灯,50*3 就是150 伏,我们知道,市电是 220 伏,那木要想让

led 正常工作,就要把 220-150=70 的电压给它分担下来,怎么办呢,这时,你就发现,一种叫电阻的家伙可以做这件事

情,那木好了,电阻上我们就叫它承担 70 伏的电压,可是它的阻值怎么确定呢

我们知道串连电路的电流是相同的,嘿嘿, ) (不知道这个的举手, , ,罚站)那木我们就知道他的电流是 0.015,,,,,,

通过电阻计算公式 R=U/I 我们就得出了那个公式,,,好有不明白的吗,,,,,

有人问我用了 120 个红灯,可以不用电阻吗,(真小气),,,答案是不能!,为什么那,因为我们的电网电压不是一成不

变的,220 有可能是 200,有可能是 240,,,国家规定他居然是允许的,,,这也是很多电器为我们中国单独设计的原因

那木,他少了好说,多了大话那多的 20 伏就会分担到灯上去,我们知道,电压很小的变化就会引起灯电流很大的变化,

所以,不要小看这 20,,就是它照成了死灯,,啊,昨天有个苯鸟广告说摸着不烫就可以了,, ,错, ,,,你那样做,死灯

会很多的!!!

nnd,,打的很累,,一会接着下面我们来说电阻为什么很热

电阻是一种线性元件,他是要消耗电的,既然耗电他有不亮,(呵呵,,,)),,那木他就要热,

他有多热那,我们还以上面的例子来说事, ,,他的电压是 70,他的电流是 0.015 安,那木它的耗散功率就是 P=U*I

0.015*70=1.05 瓦,,,他的热量是 1 瓦多点,我们就要用两瓦的,可见,2 瓦是可以用的,但 2 瓦的有好读种,我们用

什么样的呢,,,为什么分散热量,,我们用 1k 2k的

二,死灯

其实就是最好的机器也不能包 100/100 的好灯,,,1/100 的死灯是很正常的,它是怎么发生的呢

1 静电

这可以说是灯的天敌,是不是没见过,呵呵,,那才可怕,也许不定那一个就坏了有句话说什么来着,,看不见的敌人

最可怕,静电是会产生击穿的,击穿后是什么反映呢,用表来测量就是反向漏电流变大,正向亮度不稳定,更害怕的

是,不定那天发作,也许你给客户送过去的时候是好的,但一天后就不亮的了、,这就是静电击穿

这是一个复杂计算计算电阻的方式

还有一种就是用电阻测量仪，肥肠的方便哦

电阻的接法

在一组灯上任意一个地方传单即可！

今天就写到这里，感兴趣的小伙伴可以亲自计算一下：如果我用100颗黄色的灯珠，该选择多大的电阻呢？欢迎留言交流哦

浅析电子灯箱的简略介绍

电子灯箱是一种适应于许多场合的户表里宣扬用广告招牌 ，是一种以电子产品LED为光源的、以亚克力或许铝塑板或许塑料板为面板的广告灯箱 ，现在与其他灯箱比较有较大的广告优势，首要体现在亮度高，广告效应好。单位面积的广告效应相对其他灯箱产品有着显着的亮点，耀眼的作用极简略吸引人的目光，真实起到了广告的作用。产品商场现在处于发展期，价格也越来越简略接受，具有无与伦比的行业优势，是往后较长时期的广告主打产品之一。

电子灯箱 、电子招牌、LED电子招牌、LED电子灯箱，原子灯箱，实际上是同一种概念.

灯箱制造过程:

一、在CorelDRAW软件里边排版，排好内容的巨细和距离，并且在往后需求打孔的方位都要排好直径为4.9毫米的圆。这一步推荐运用CorelDRAW-x4版别。

二、把排好的CorelDRAW

文件导出PLT文件，然后导入到文泰刻绘软件中，用刻字机刻出图形，刻字的资料一般运用即时贴，推荐运用反光膜，用反光膜做出来的质感作用比较好但是价格本钱比较高。

三、刻好的内容除了字以外的即时贴揭掉，把文字内容部分贴在铝塑板上，一般做电子灯箱都是选用黑色的3mm铝塑板。

四、依照第一步所排的圆的方位打孔，留神：LED小灯的直径是5mm和3mm，打孔的时分选用4.9mm和2.9的钻头比较好。

五、插灯，留神灯的正负极，灯插好后用LED电子灯箱查验仪查验一下所插的灯是否都亮，然后用胶棒或许三秒胶把一切的小灯都固定在铝塑板上，另一方面也起到了防水的作用。

六、接线，把每一路的LED小灯都串联起来，然后用LED电子灯箱查验仪一下每一路的电阻，记住每一路的电流应该控制在13-18毫安之间，电流过大简略烧坏，电流过小LED灯的亮度不可。

七、联接控制器，依照控制器上面的电路说明接好。通220V交流电查验，查验大约5分钟，断开交流电，用手悄然触摸电阻，假设电阻比较烫，说明该路电流比较大，还需求添加电阻。

八、封装，承认以上过程都没问题了，用自喷漆喷涂电子灯的灯脚，这一步是为了防止灯与灯之间短路和防水的作用，待油漆干了之后用F型灯箱专用包边把正反两块板材包起来就可以了。
