“电大夫”：中频电疗简介

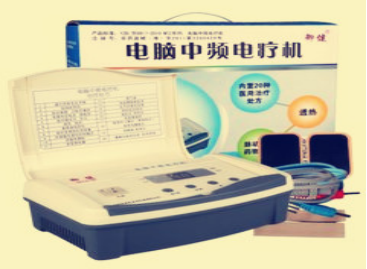

调制中频电疗法（Modulated middle frequency electrotherapy）缘自20世纪60年代前苏联，在我国应用很广泛，不仅各大中小医院比较普及，近几年一些家庭型电脑中频治疗仪开始进入百姓家里。有人形容中频电疗法像穿上白大褂的“电大夫”，“它来到产房，为年轻的妈妈减轻分娩的阵痛；它帮助肢体运动无力的病人重新站立起来；假如您因烦恼而失眠，它会唱着动人的催眠曲送您进入梦乡；假如您的颈肩腰背臀腿酸痛不适或是神经痛，它还会施展止痛的办法，减轻您的痛苦……”。

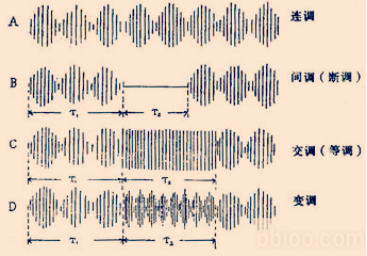

笔者现将这位“电大夫”的本领介绍如下：调制中频电疗的频率为2000~5000Hz，调制频率10~150Hz，其电流主要有四种形式：连续调制波、交替调制波、间歇调制波和变频调制波；四种波型电流均可以全波或正、负半波形式出现。其电流特点是不同波型和频率交替出现，间有不同的刺激强度和断电时间，因此具有更显著的刺激作用和改善组织营养的作用，并可克服机体对电流的适应性。

中频电疗法治疗作用包括：

1、镇痛作用包括即时镇痛作用。可持续数分钟到数小时。镇痛机制有闸门控制学说、GABA能神经元调制作用、脑高级中枢对背角伤害性信息传递的下行调制、皮层干扰学说、掩盖效应等；多次治疗后的镇痛作用：是产生即时镇痛作用的各种因素的综合作用和改善了局部血液循环的结果。

2、促进局部血液循环和淋巴回流。一般在停止治疗10~15min后比较明显，可使小血管及毛细血管扩张，血循环加快；可使淋巴管径增大，对促进淋巴回流有较好作用。

3、锻炼肌肉调制中频电流能引起肌肉收缩，可以锻炼肌肉预防肌肉萎缩，提高平滑肌张力并调整自主神经功能。可用于治疗废用性肌萎缩、部分失神经肌肉和完全失神经肌肉锻炼，以及膀胱直肠功能失调引起的排尿排便障碍。

4、软化瘢痕、松解粘连。中频电流刺激能扩大细胞与组织的间隙，使粘连的结缔组织纤维、肌纤维、神经纤维等活动而后分离。

5、消炎作用。中频电流对一些慢性非特异性炎症有较好的治疗作用。这主要是由于中频电疗后局部血液循环改善，炎症产物的吸收和消散加速，局部组织的营养和代谢增强，免疫功能提高有关。

根据中频电流的性质，可将中频电疗法分为：等幅中频电疗法（音频电疗法等），低频调制的中频电疗法（干扰电疗法等），低中频电流混合电疗法等（音乐电疗法等）。中频技术操作依据不同设备的设置要求，戴心脏起搏器者、孕妇的腰腹部禁用中频电疗。

典型病例：患者，男，40岁，体能训练致左小腿肌肉撕裂伤并巨大血肿，给予脉冲磁疗、中频电疗和下肢肌肉训练指导后，血肿逐渐消退，两个月后肌肉恢复正常，继续参加训练。

二极管实用电路详解（1）整流、检波、稳压、开关

所有二极管都具有单向导电性，但是不同的二极管也有各自的特点，分别应用在不同的电路中。下面分别对不同二极管的应用电路进行讲解

1、整流二极管

整流二极管通常应用在整流电路中，如半波整流电路、全波整流电路、桥式整流电路。由于市电220V为交流电压，而很多电子产品只能工作在直流电压条件下，由此在很多电子产品的交流输入端采用整流二极管将交流电转换为直流电，从而为电路中的元器件供电。

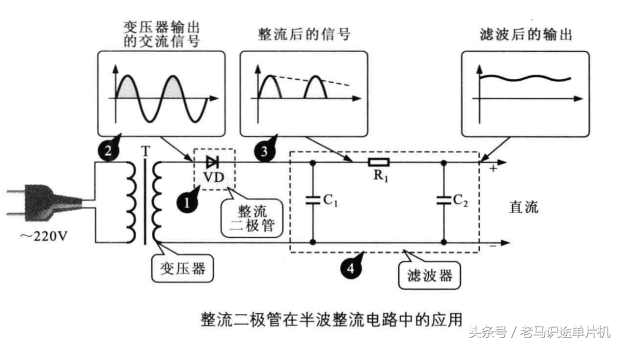

1、整流二极管在半波整流电路中的应用。

见下图

由于二极管的单向导电性，在交流电压处于正半周时，二极管导通；在交流电压处于负半周时，二极管截止。因而交流电经过整流二极管VD整流后，原来的交流波形变成了缺少半个周期的波形，称之为半波整流，静儿极管VD整流出来的脉冲电压再经RC滤波器滤波后形成直流电压。

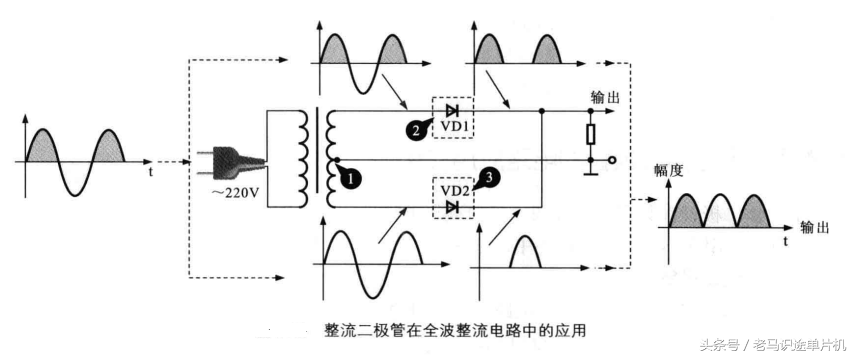

2、整流二极管在全波整流电路中的应用

见下图

该电路使用两只整流二极管作为整流器件，变压器次级线圈由抽头分成上下两个部分。整流二极管VD1对交流电的正半周电压进行整流，VD2则对交流电的负半周进行整流，这样最后得到两个合成的电流。

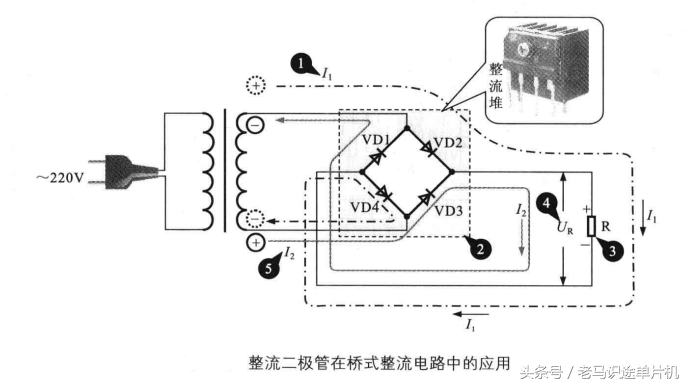

3、整流二极管在桥式整流电路中的应用

见下图

该电路采用四个整流二极管组成桥式整流堆来实现全波整流。在交流电的正半周，变压器输出上正下负电流I1，经VD2、负载R，VD4形成回路，负载上电压UR为上正下负；在交流电负半周，变压器输出上负下正电流I2，经VD2、负载R，VD1形成回路，负载上电压UR仍为上正下负；这样整流堆输入的是交流电压，输出的是直流电压，从而实现了全波整流。

检波二极管

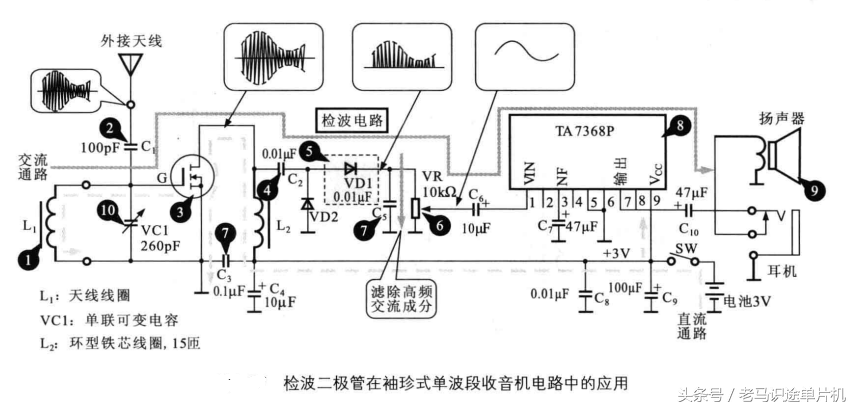

下图是检波二极管在袖珍式单波段收音机电路中的应用。

L1是绕在磁棒天线上的线圈，可直接感应无线电广播信号，增加外接天线可提高接收的灵敏度，接收的信号经C1耦合到L1与VC1构成的并联谐振电路上，改变VC1可改变接收的信号频率。无线接收的信号耦合到高放场效应管的栅极。输入到场效应管栅极的信号经放大后由漏极输出，然后经耦合电容C2送入检波电路，该信号是放大后的高频载波信号，载波的包络信号就是所传输的声音信号。高频载波信号由二极管检波，信号经VD1时只剩下正半周的部分。VD1输出的信号送到电位器VR上，其高频信号通过C5短路到地，只有低频信号由电位器输出。鸡枞高频载波上将音频信号（低频）检出来。经放大电路TA7368P进行放大，再去驱动扬声器发声或耳机输出。

稳压二极管

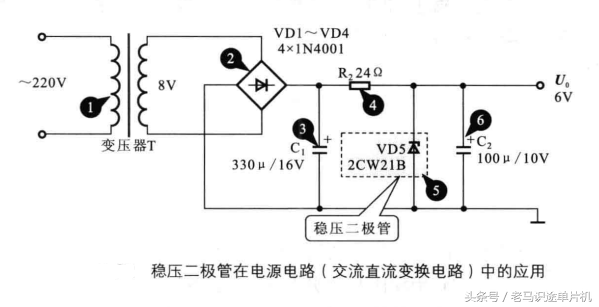

下图是稳压二极管在电路中的应用。

该电路在整流电路输出端，接有限流电阻R2和一只稳压二极管作为稳压器件对输出的直流电压进行稳压。交流220V电压经变压器降压后输出8V交流电，8V交流电经桥式整流电路VD1-VD4输出约1V的直流电压，再经C1滤波，R2限流，VD5稳压，C2滤波后输出6V稳定的直流电压。

开关二极管

开关二极管在电路中作文电子开关，来实现对信号通道的控制。

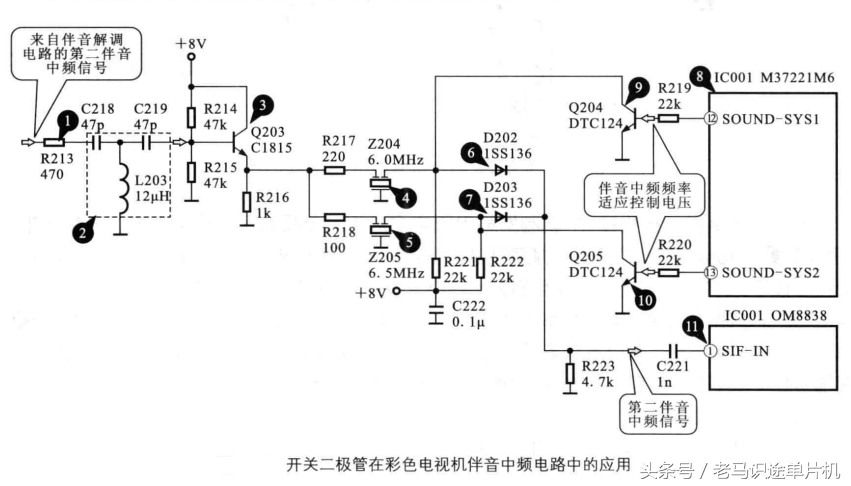

下图是开关二极管在彩色电视机伴音中频电路中的应用。。

不同国家或地区电视信号中的第二伴音中频信号的频率不同，电路中利用开关二极管进行选择。去伴音通道的信号经R213后，经C218，L203,C219组成的高通滤波器，抑制视频图像信号，再经缓冲放大器Q203放大后，再经过第二个半音中频的陶瓷滤波器（带通滤波器）Z204 6.0MHz，Z205 6.5MHz送到第二伴音信号切换开关二极管D202，D203的正极，两个开关二极管的正极分别由微控制器IC001 M37221M6通过两个晶体管Q204，Q205进行控制，当接收PAL-D/K电视节目时，IC001的12脚输出高电平，使Q204导通。D202正极为低电平呈反向偏置状态，Z204带通滤波器的输出被阻断，而D203呈正向偏置而导通。Z205的第二伴音中频通过开关管D03送到IC201 QM8838的1脚，进行限幅和FM解调，从而解出伴音音频信号。
