多家主流客户采用！水芯电子全数字快充芯片创新应用案例一览

水芯电子可重构数字电源芯片方案具有集成度高、兼容性广、安全性好、体积小、设计实用等优点，广受客户好评。目前，水芯电子的全数字快充方案已广泛应用至倍思、品胜、移速、乔威、公牛、罗马仕、爱国者等数十款知名品牌主流产品 ，在车充、充电宝、户外电源等消费电子领域中已享有一定的市场占有率。

01充电宝

#充电宝典型应用案例（部分）

01倍思22.5W充电宝

02品胜30W充电宝

03移速35W充电宝

04乔威140W移动电源

05罗马仕65W充电宝

01倍思明电三线22.5W充电宝

02倍思讯电22.5W充电宝

03品胜30W充电宝

04爱国者30W充电宝

05乔威30W充电宝

06移速35W充电宝

07罗马仕65W充电宝

08乔威140W移动电源

明星应用案例详解

倍思22.5W明电三线充电宝

倍思讯电22.5W充电宝

M12219

倍思明电三线22.5W充电宝和讯电22.5W充电宝皆采用水芯电子M12219方案。以明电三线22.5W充电宝为例，其内置M12219，在业界率先实现单芯片双C双向22.5W快充，同时还带LED屏。该产品也成为业界头款自带双C双向快充线的产品，不用再为充电宝配线，体现了倍思极简的设计美学。这也重新定义了未来22.5W充电宝的产品形态！

M12219 是一款面向单电芯22.5W移动电源应用的专用 SOC ，集成了同步开关升压变换器、电池充放电管理模块、显示模块、电量计算模块，支持 PD3.0、QC3.0、AFC、FCP、SCP、BC1.2 DCP 等主流快充协议， 并提供输入/输出的过压/欠压、电池过压、过充/过放、NTC 过温、放电过流、输出短路保护等完备的保护功能。配合极简的外围电路，即可组成支持 188-屏显示功能的 22.5W 多口移动电源。

同时M12219以优异的效率和温度特性、极高的集成度帮助客户顺利应对3C大考。

品胜30W充电宝

M12229

品胜30W 20000mAh移动电源内置一颗水芯电子高性能移动数字电源SOC M12229 。其最大的亮点便是自带2A1C接口以及一个Micro USB接口，接口配置齐全，还在使用Micro USB数据线的消费者也可以为其快速“回血”。这款移动电源支持FCP、SCP、AFC、QC3.0、PD3.0等主流快充协议，最大支持30W快充输出，可以满足iPhone、华为手机以及笔记本电脑等设备的快充需求。

水芯电子M12229是一款单路快充移动电源SOC ，集成高效数字同步开关Buck-Boost 转换器，开关频率最高1MHz，最大输入/输出功率35W ，充/放电效率高达97% 。其内置快充协议和 SOC 算法，支持线损补偿、CC/CV电源模式、CAABL接口，覆盖PD3.0/PPS、QC3.0、QC2.0、AFC、FCP、SCP、APPLE 2.4A、BC1.2 DCP等主流充电协议。

此外，这款芯片的一大亮点便是放电精度达到10mV，刷新了电压精度纪录 ，有效降低移动电源放电损耗，提升整机效率。M12229还集成电量指示、充放电管理、电池均衡等多项功能，适用于双向快充多口移动电源的开发与应用。

02户外移动电源

#户外移动电源典型应用案例（部分）

01罗马仕拎电

02公牛300W户外移动电源

03倍思450W/140W户外移动电源

明星应用案例详解

罗马仕拎电

M12269

罗马仕拎电采用水芯电子率先通过了PD3.1双向认证的M12269产品。该芯片是一款面向多串电芯大功率移动电源、轻储能、专业储能应用的专用SOC。在M12269的加持下，罗马仕拎电双向100W快充直接拉满PD3.0快充规格上限，2C2A四个输出口的配置也可以很好应对大功率笔记本、多设备充电的需求。

M12269集成了同步升降压电压变换器、电池充放电管理模块、显示模块、电量计算模块，提供最大140W输入/输出功率，支持 PD3.1、QC3.0、AFC、FCP、SCP、BC1.2 DCP等主流快充协议，并提供输入/输出的过压/欠压、电池过压/欠压、过充/过放、NTC过温、放电过流、输出短路保护等完备的保护功能。配合极简的外围电路，即可组成140W多口移动电源。

公牛300W户外移动电源

M12266

公牛300W户外移动电源内置水芯电子M12266 多串单路PD3.0移动电源专用升降压SOC数字电源芯片M12266 ，用于两个USB-C接口供电。

水芯电子M12266内部集成了同步升降压变换器、电池充放电管理模块、显示模块、电量计算模块、安全保护模块等功能单元，搭配使用少量的外围元件，即可组成100W多口快充移动电源。同时，该芯片支持PD3.0、QC3.0、AFC、FCP、SCP、BC1.2 DCP 等主流快充协议。

M12266移动电源专用升降压SOC数字电源芯片可为公牛300W户外移动电源中提供双向65W快充功能 ，使用USB-C线就可以快速回满电量，无需额外适配器，方便消费者日常使用。公牛之所以选择这款芯片作为移动电源的核心原件，是因为M12266将微处理器、同步升降压控制器、快充协议控制器等多个原件集成到单颗芯片中，集成度高 、性能强悍，且外围电路极简，能有效简化电路设计，降低开发成本。

03多口充/排插

#多口充/排插典型应用案例（部分）

01倍思130W口红式多口充

02倍思240W桌面充电器

03倍思160W充电器

04倍思100W插线板

05倍思100W快充插座

06倍思65W充电器

明星应用案例详解

倍思130W口红式多口充

M12369

倍思130W氮化镓口红式多口充内置水芯电子M12369作为输出降压SOC芯片。产品采用折叠插脚设计，体积小巧，便于携带和收纳。充电器具备2C1A接口，升级BPS 3.0快充，两个USB-C接口支持100W输出功率，支持100W+30W或者65W+65W功率自动分配，可以满足电脑和手机或者两台电脑同时充电的使用需求。

M12369内置两路独立的降压转换器，最高频率可达1MHz，支持42V输入电压，输出支持3.3-28V宽范围电压输出，具备全面的保护功能，满足多口PD快充和储能电源等应用。

倍思240W氮化镓桌面充电器

M12359

倍思240W氮化镓桌面充电器降压输出使用两颗水芯电子M12359 SOC芯片，实现两个USB-C口和1A1C接口独立快充。

M12359是一颗支持PD3.1输出的多口快充SOC ，芯片内部集成微处理器，两路独立的同步降压转换器，快充协议控制器。支持PD3.1、QC3.0、QC2.0、SCP、FCP、AFC等主流快充协议。

M12359支持42V 输入电压，支持两个USB-C接口，输出电压精度为10mV ，最大输出电流为5A ，并支持线损补偿功能。芯片支持功率动态分配，内置16bit ADC，并集成I2C接口和GPIO。芯片引脚支持48V耐压，并集成过压/欠压保护，过流保护，过热保护和短路保护。

倍思100W智能数显插线板

M12329

倍思100W智能数显插线板采用了水芯电子面向100W快充应用的电源管理 SOC M12329 。在设计方面，其整体采用方正的造型，自带数显屏，可显示充电信息等参数；内置 1200J 集成抗浪涌电路，可在雷雨天保证充电设备安全。

M12329集成了双路独立Buck转换器 ，最大开关频率可达1MHz 。该芯片具有出色的放电效率，最高可达98% 以上，同时支持CV/CC模式。此外，M12329还具有5-30V 的输入电压范围和3.3-20V 的输出电压范围，放电电压精度为10mV ，最大放电电流为5A 。

此外，芯片支持主流快充协议，满足市面上多数手机以及部分笔记本电脑的快充需求。这款芯片的一大亮点便是双路多口快充功能，只需一颗芯片就可以实现C+CA多口100W快充，打破了以往多口快充需要多颗协议芯片的困境，有效降低设计和生产制造成本 。水芯电子M12329可以广泛应用于快充适配器、桌充、智能插线板、储能电源等多种设备中。

04车充

#车充典型应用案例（部分）

01飞利浦165W车充

02 CE-LINK140W车充

03倍思140W车充

04俊凯达165W车充

明星应用案例详解

飞利浦165W 2C1A快充车充

M12349

以内置M12349的飞利浦165W车充产品 为例，其设有2C1A输出接口，使用M12349 SOC进行升降压电压转换 ，其中PD3.1快充接口支持140W快充输出，PD3.0接口支持65W快充输出，车充总输出功率为165W，支持功率自动分配功能，满足手机和笔记本电脑同时充电需求。

M12349同步升降压控制器是一颗支持PD3.1协议的C+A独立双口充升降压SOC ，芯片内部集成同步升降压控制器，集成MCU和快充协议功能，具备42V 输入电压范围和3.3-28V 输出。最大输出电流5A ，支持双口功率动态分配和双口独立快充控制。

M12349集成USB Type-C 接口、PD PHY以及协议层解析功能，支持设备插拔自动检测和设备类型的识别，兼容PD、QC、SCP、FCP、AFC、APPLE2.4A、BC1.2 DCP 等主流的快充协议。外置MOS管和电感等元件即可组成完整的USB-C大功率快充解决方案，外置DC-DC可实现C+A双口独立140W大功率快充解决方案 ，两个接口均支持快充，同时插入设备时，动态调整各接口的输出功率。芯片内置环路补偿电路，具备完善的保护功能。

倍思140W 1A1C快充车充

M12349

倍思140W车充具备1C1A接口，USB-C接口支持140W输出，USB-A接口支持30W快充，并且支持功率动态分配。能够满足苹果MacBook Pro笔记本电脑的快充，并且支持PPS快充，对安卓手机以及其他设备的快充支持也很给力。USB-A口支持30W快充，双口同时使用时支持功率自动分配，满足手机和笔记本电脑同时充电需求。大功率输出，充分利用碎片时间充电。

该产品采用两路独立的电路设计，其中USB-C口采用升降压电路，使用M12349进行同步升降压电压转换以及MCU功能，集成度非常高。 USB-A口采用降压电路，内部LED数码管也通过M12349进行数据采集和驱动。

目前，水芯电子全数字快充方案已全面开源，请联系水芯电子了解各类快充标准方案及申请授权事宜。

电子宠物、Arduino机器人、“双碳”研究……无锡一中这些“神仙课程”上了这个榜单

在无锡市教科院近日公布的无锡市2024年中小学工程教育优质课程培育对象、无锡市中小学工程教育优质课程榜单中，无锡市第一中学（下称:无锡一中）有3门课程分别入选，这也再次彰显了无锡一中学校工程教育课程的卓越品质，夯实了该校在工程教育课程建设方面的坚实基础。

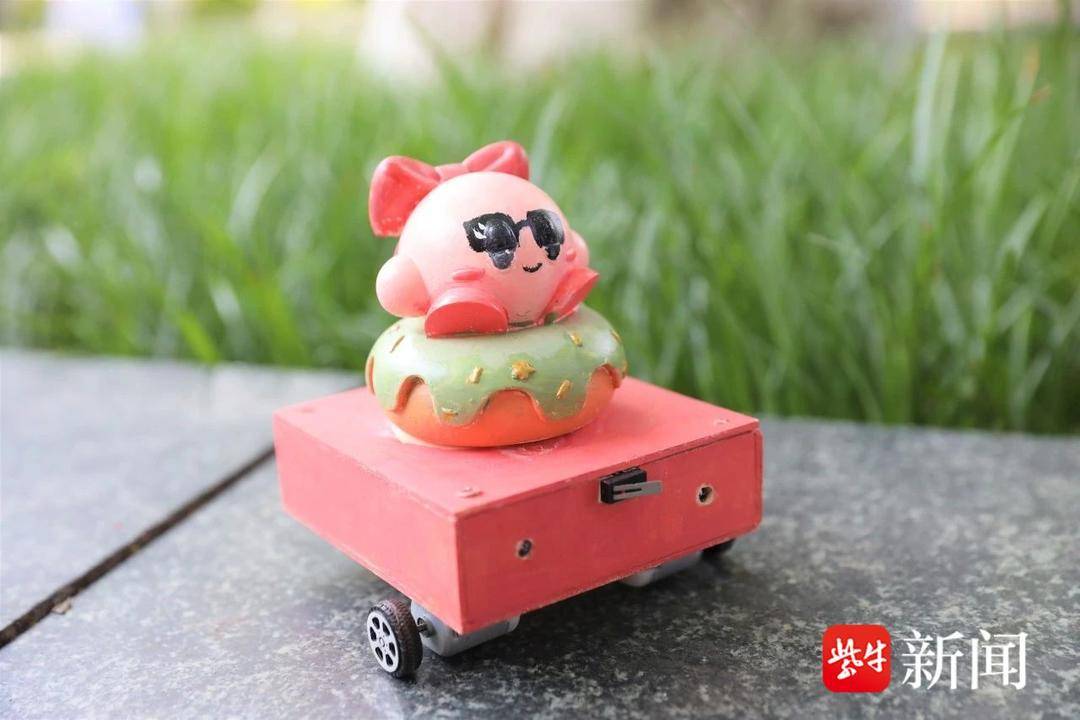

其中，《BEAM机器人——电子宠物设计与制作》（开发者：周碧文、张月香、王胄青）课程入选“2024年中小学工程教育优质课程培育对象”榜单。BEAM机器人是利用普通的电子元器件、电子垃圾的再生品等设计制作的机器人。无锡一中开发的该课程，内容以现实生活喂养宠物面临的困境入手，激发学生设计电子宠物的兴趣与需求，综合应用物理、通用技术、信息技术等学科知识与技能，基于电子电路，实现基本的控制功能，并自行设计结构造型，选用合理的材料将其物化实现，创造出能驱光跟随、有情绪反馈的个性化、交互式现代宠物。本课程从知识、技能、态度、价值观四个维度的学生素养出发，旨在培养学生应用交叉学科知识，解决实际问题的能力。

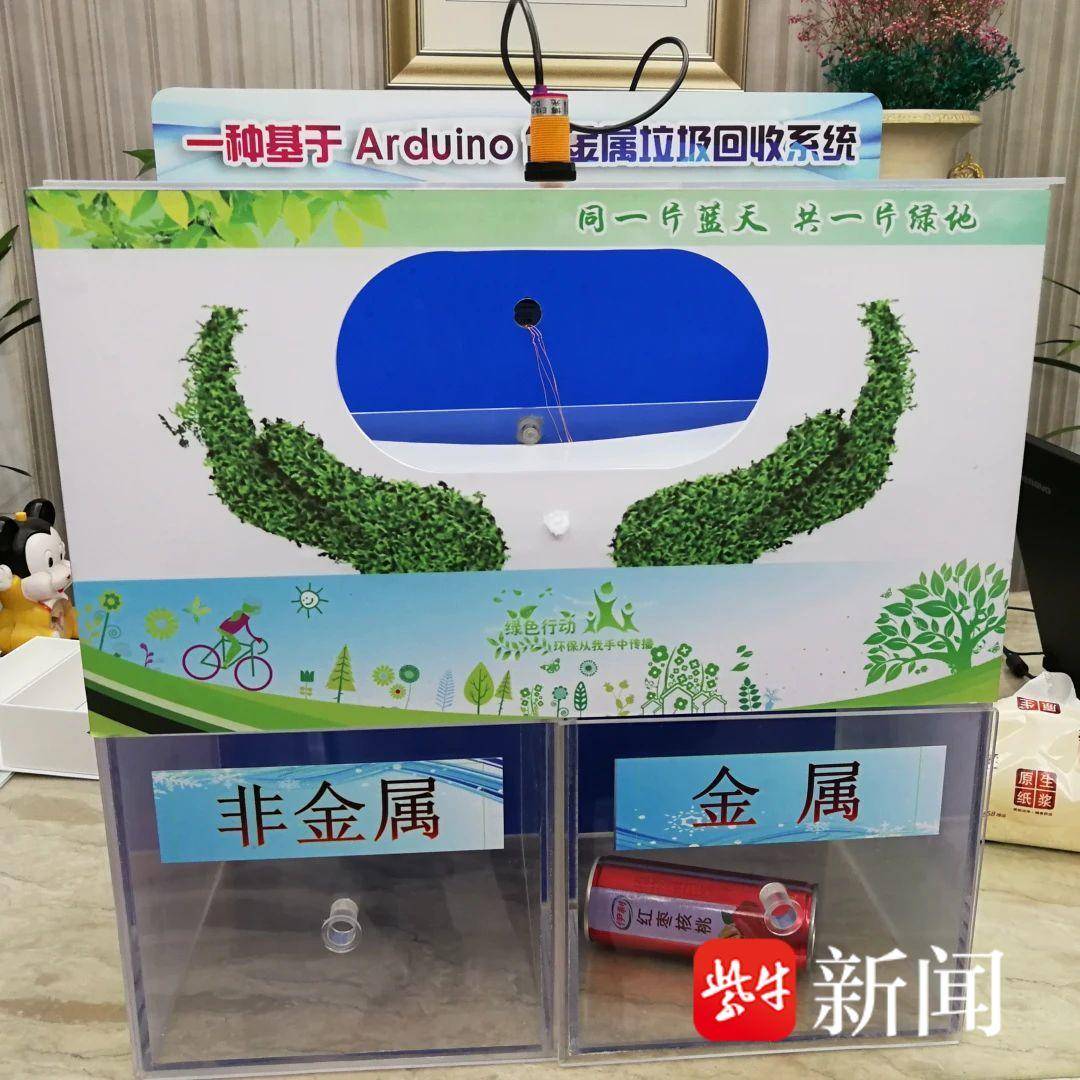

《Arduino机器人设计与制作》（开发者：钟柏昌（华南师范大学教授）、张禄、张月香）、《基于环境科学与工程的“双碳”研究》（ 开发者：张禄、杨旭、钱璐）两个课程入选“无锡市中小学工程教育优质课程”榜单。前一课程以Arduino为平台的机器人课程教学，涉及搭建硬件、检测与控制电路，编写控制程序并烧录代码，控制机器人的各种动作，旨在提高学生的创新能力，培养学生的工程思维，强调学生在直接经验和亲身经历的基础上，通过观察思考、系统分析、统筹设计、技术制作、测试优化等活动获得丰富的学习体验，在生活中发现问题，在实践中解决问题，在活动中获得知识。
