电阻器的介绍与应用

1、电阻器

电阻器简介

电阻器（Resistor）一般直接称为电阻。是一个限流元件。将电阻接在电路中后，电阻器的阻值是固定的。电阻器一般是两个引脚，它可限制通过它所连支路的电流大小。理想的电阻器是线性的，即通过电阻器的瞬时电流与外加瞬时电压成正比。其端电压与电流有确定函数关系，体现电能转化为其他形式能力的二端器件，用字母R来表示，单位为欧姆(Ω)。电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。电阻在电路中通常起分压、分流的作用。对信号来说，交流与直流信号都可以通过电阻。

电阻器分类

按照电阻值是否可变区分：

阻值不能改变的称为固定电阻器。

阻值可变的称为电位器或可变电阻器。

按照性质区分:

线性电阻（欧姆电阻），特性上满足欧姆定律。

非线性电阻，特性上不满足欧姆定律。

按照电阻器材质区分常见的主要如下：

线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器等。

电阻器的单位

电阻的单位在国际单位制中是欧姆(Ω)，简称欧。

1Ω=1V/A，比较大的单位有千欧（kΩ）、兆欧（MΩ，兆=百万，即100万）

1TΩ=1000GΩ；1GΩ=1000MΩ；1MΩ=1000KΩ；1KΩ=1000Ω

电阻的倒数1/R称为电导，也是描述导体导电性能的物理量，用G表示，电导的国际单位制(SI)单位是西门子(S)，简称西。

欧姆定律

标准式：I=U/R

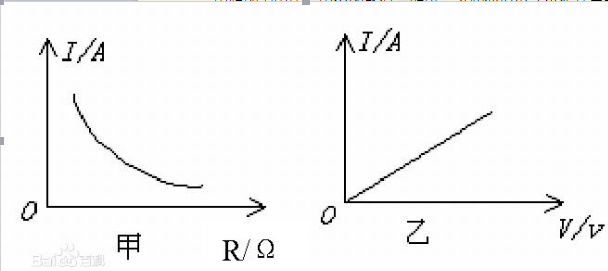

部分电路公式：I=U/R，或I=U/R=P/U(I=U：R) 。由欧姆定律的推导式【U=IR;R=U/I】不难得到，电压即为电流与电阻之积；电阻即为电压与电流的比值。所以，这些变形公式仅作计算参考，并无具体实际意义。) 欧姆定律成立时，以导体两端电压为横坐标，导体中的电流I为纵坐标，所做出的曲线，称为伏安特性曲线。这是一条通过坐标原点的直线，它的斜率为电阻的倒数。具有这种性质的电器元件叫线性元件，其电阻叫线性电阻或欧姆电阻。欧姆定律不成立时，伏安特性曲线不是过原点的直线，而是不同形状的曲线。把具有这种性质的电器元件，叫作非线性元件。全电路公式：I=E/（R+r） E为电源电动势，单位为伏特（V）；R是负载电阻，r是电源内阻，单位均为欧姆符号是Ω.I的单位是安培(A).詹姆斯·麦克斯韦诠释欧姆定律为，处于某状态的导电体，其电动势与产生的电流成正比。因此，电动势与电流的比例，即电阻，不会随着电流而改变。在这里，电动势就是导电体两端的电压。

电阻的相关计算公式

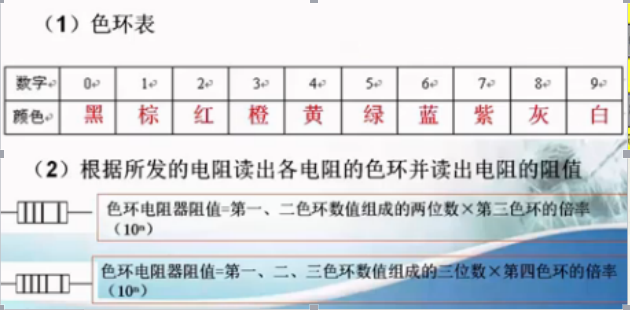

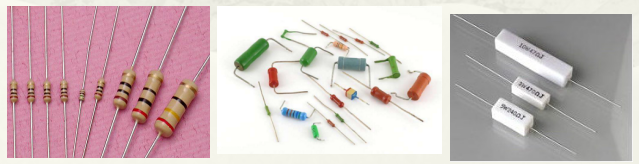

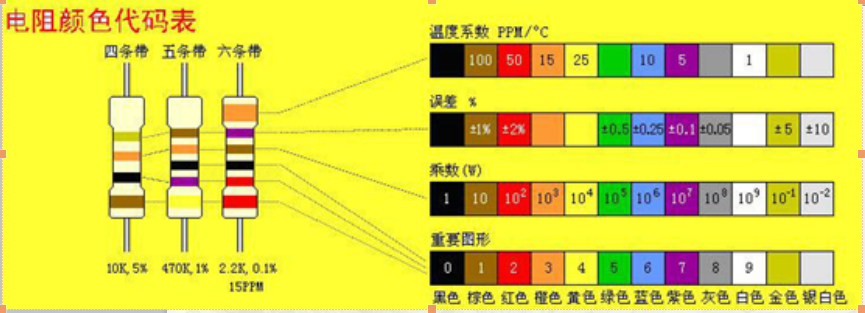

色环表示法的参数读取

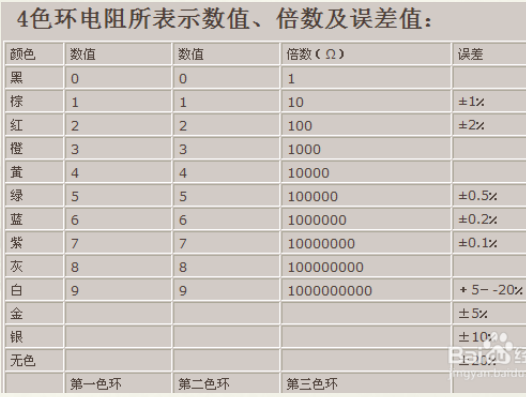

四色环电阻器的读取

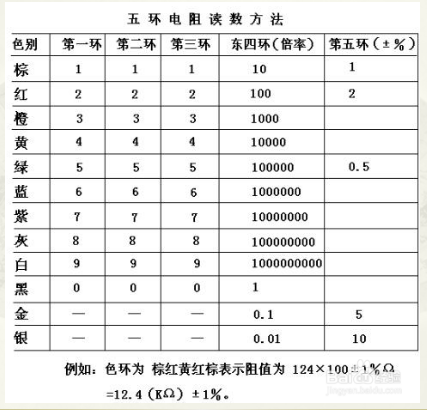

五色环电阻器的读取

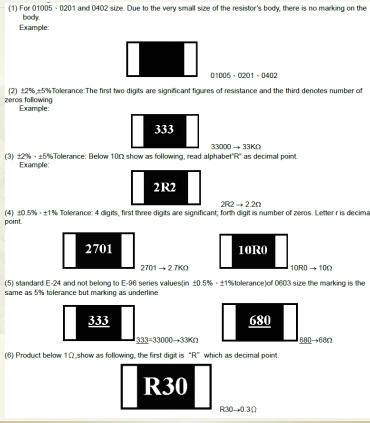

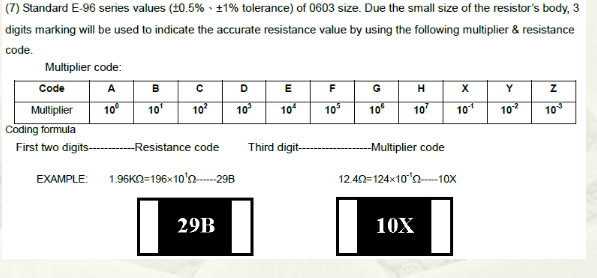

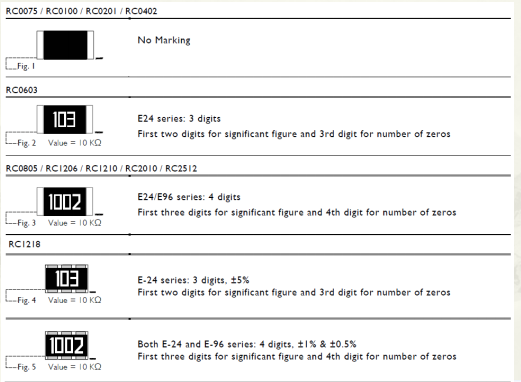

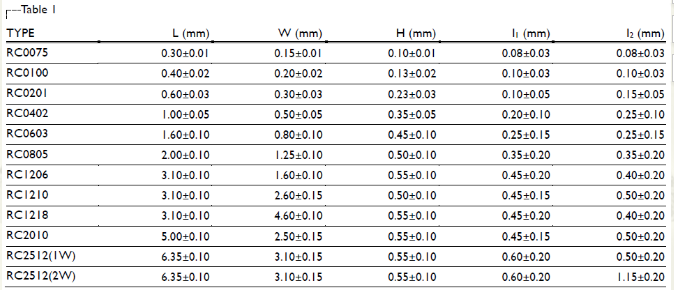

贴片电阻器读取

电阻器的主要参数

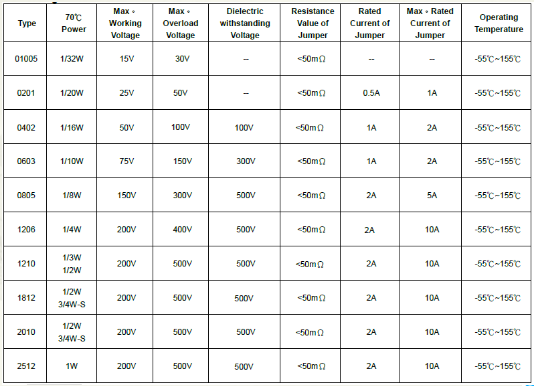

标称阻值：电阻器标示的电阻值，单位为欧姆。误差（精度）：用百分比来表示。表示对应电阻器和其标称的阻值的误差范围。常规主要见到的精度一般为0.1%，0.5%，1%，5%，10%等。温度系数：温度每变化1℃所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。阻值随温度升高而增大的为正温度系数，反之为负温度系数。用ppm来表示。额定功率。单位为瓦特（W），有2W,1W,1/2W,1/4W,1/8W,1/10W,1/16W,1/20W，1/32W等。额定电压，由阻值和额定功率换算出来额电压值，单位为伏特（V）。最高工作电压：允许的最大连续工作电压。低气压工作时最高工作电压较低。单位为伏特（V）老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。工作温度范围，单位一般为摄氏度。封装，比如0805，0603,0402,0201等。包装，比如编带包装等。

电阻器在电路中的作用

分压

当电阻和负载在电路中处于串联时，流过电阻和负载的电流相同，电阻和负载各自的电压之和等于它们之间作为整体时两端的总电压，此时，电阻起到分压的作用。

分流

当电阻和负载处于并联时，电阻和负载两端电压相同，流过电阻的电流和流过负载的电流等于流过电阻和负载的总电流。此时，电阻起到分流的作用。

阻抗匹配

通过添加电阻使负载阻抗和激励源内部阻抗适配。主要应用在传输线上。

滤波

主要应用在积分电路，微分电路，去耦电路和定时电路中。

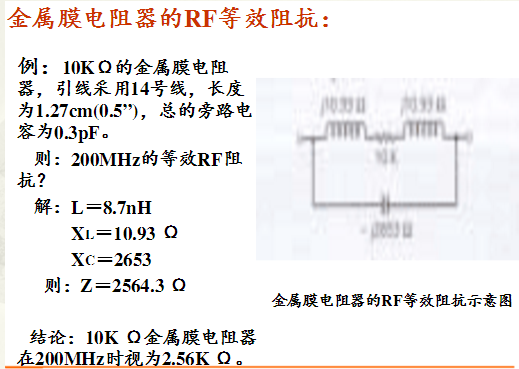

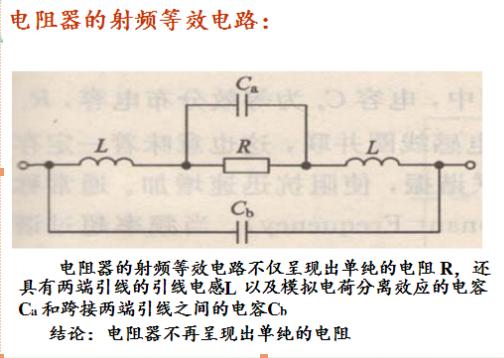

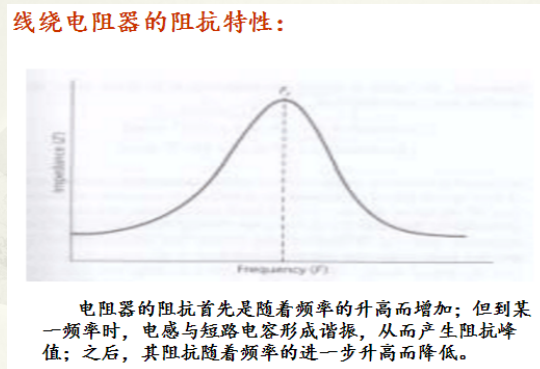

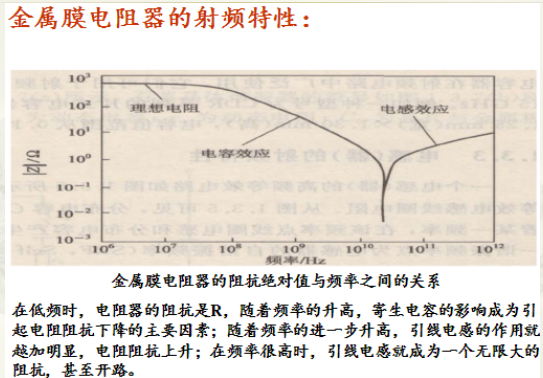

电阻器的射频特性

影响电阻成本的主要因素

材质精度是否标准阻值(定制）封装包装温度系数和温度范围是常规电阻还是射频电阻承受功率品牌是否为特殊电阻器（比如HIFI音响专用）专利

电阻的选型

阻值：主要根据电路要求决定。功率：电阻上需要承受的热功率，一般需要预留50%或者以上的余量。封装形式：射频电路一般选用贴片封装形式的电阻，降低引线分布电感。材质：射频电路一般选用金属膜、金属氧化物膜、金属玻璃釉电阻器。工作频率：根据电路工作频率选用。承受电压：电阻承受的最大电压，一般需要预留50%以上的余量。精度：根据电路需求和关键RF物料的容差决定，一般选用1%精度的电阻器。温度范围：根据电路的最大工作温度决定，一般需要预留50%或者以上的余量。温度系数：根据电路需求决定。
