三种测电笔功能介绍详解，哪一种是你最常用的？

试电笔也叫测电笔，简称“电笔”，是一种电工工具，用来测试电线中是否带电。笔体中有——氖泡，测试时如果氖泡发光，说明导线有电或为通路的火线。试电笔中笔尖、笔尾为金属材料制成，笔杆为绝缘材料制成，低压测电笔用于线电压500V及以下项目的带电体检测。

传统测电笔

传统测电笔结构（来源：网络）

工作原理

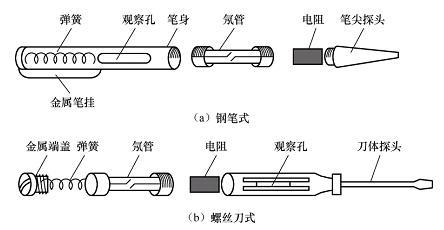

试电笔由笔尖金属体、电阻、氖管、笔身、小窗、弹簧和笔尾的金属体组成。

当试电笔测试带电体时，只要带电体、电笔和人体，大地构成通路，并且带电体与大地之间的电位差超过一定数值（例如70伏），试电笔之中的氖管就会发光（其电位不论是交流还是直流），这就告诉人们，被测物体带电，并且超过一定的电压强度。

数显测电笔

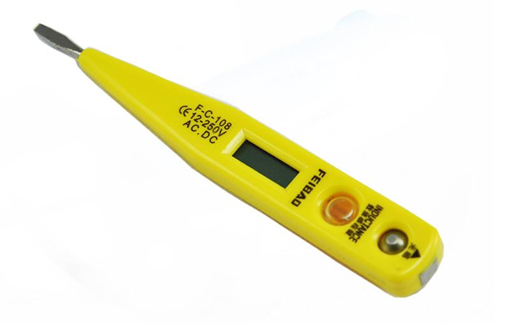

这也是试电笔的一种，属于电工电子类工具，用来测试电线中是否带电，数显测电笔笔体带LED显示屏，可以直观读取测试电压数字。

工作原理

测火线时，照明电路，火线与地之间有电压U=220V左右，人体电阻一般很小，通常只有几百到几千欧姆，而测电笔内部的电阻通常有几兆欧左右，通过测电笔的电流（也就是通过人体的电流）很小，通常不到1毫安，这样小的电流通过人体时，对人没有伤害，而这样小的电流通过测电笔的氖泡时，氖泡会发光。

智能感应测电笔

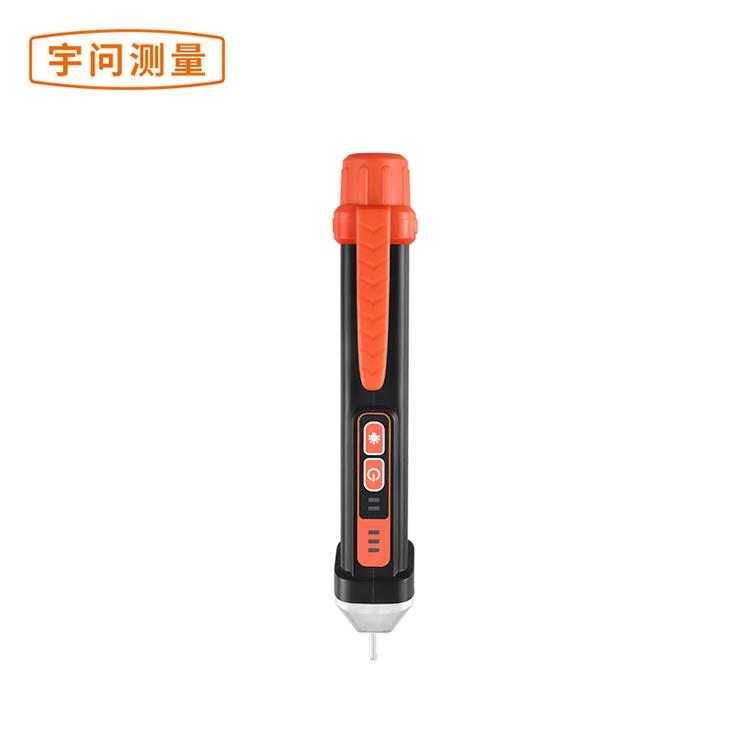

感应测电笔属于非接触式的测电笔，例如宇问测量的这款YW-322，它自带手电光源，交流电压12-1000V，频率50Hz-60Hz，测电笔感应到交流电压时会有不断的连续声音和LED灯闪烁提示，不仅可以检测裸露电线，还可以探测埋在瓷砖下的电线是否有电，可以自动识别零线和火线。

宇问测电笔YW-322

交流电压探测提示

将测电笔YW-322的探针插入电源插座或贴近导线，探测到交流电压信号时，感应灯闪烁，测电笔会根据电压信号强弱点亮信号强度灯，同时蜂鸣器发出不同频率的报警声。测电笔根据感应到的电压信号强度，从弱到强，依次点亮1-3格信号强度灯。

零线/火线判别方法

将测电笔YW-322的探针分别贴近两根导线或插入插座孔中，感应信号强的是火线，感应信号弱或无感应信号的零线。

测电笔不电人原理

原理是它们有很高有内阻，当电源经试电笔-人体-大地形成回路电流小于1毫安，氖泡能发光，人体没有感觉。氖泡式的一般内部串联500K电阻。使用试电笔时一定要注意它们适用范围决不能超压使用，超压使用会电人的。（氖泡的发光电压是70V以上，所串电阻为500K，在测试220V电压时，流过人体的最大电流为I=(220-70)/500=0.3mA，而人体通过30mA以下的电流被认为是安全的）

深圳宇问加壹传感系统有限公司（简称“宇问测量”），创立于2010年，是国内领先的质检仪表和解决方案提供商。旗下多家控股子公司，是专注于各行业领域品控质检测量仪表、传感器的研产销一体化科技公司。

大家都知道感应试电笔的原理吗？

感应试电笔用来测试电线中是否带电，多用于故障点的判断，接下来给大家讲讲它的原理，如果大家觉得有趣的话可以动手制作。

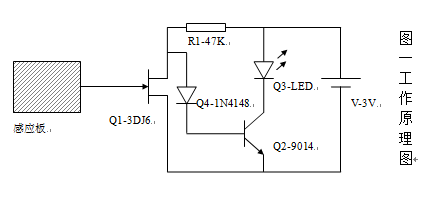

感应式试电笔根据电场感应的原理进行工作的，当试电笔在靠近220V电源线2-5cm时即可发出声光指示。工作安全可靠，同时，根据工作原理，本电笔可用作电线断头及管路查询仪。工作原理图如下图一所示：

工作原理如下所述：

当电路处于常态时，Q1因栅极悬空形成漏电流，Q2基极无电流流入，Q3处于熄灭状态。当感应板靠近220V或以上的交变电源时，因电源在四周将形成一交变电场，感应板上将感应出相应交变电压加到Q1栅极，感应板上感应电压为负时，Q1截止，V电压经过R1、Q4加至Q2基极，Q2导通，Q3发光。

优点及应用：

本电路在离220V电源线2-5cm处即可测试是否带电，在离10KV线路50cm-100cm处即可测试，无需接触线路，具有良好示警性与安全性。使用更加方便。同时，本电路可用于断线查询或电路维修工作处线路及管路的找寻工作。将需查询的线路单端接入220V相线，用本感应试试电笔沿线路找寻，在试电笔亮、灭交界处即为线路断点。

制作方法：

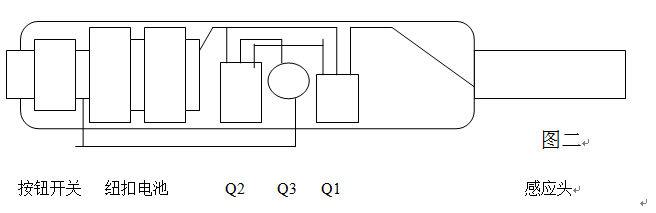

因本电路及为简单，因此不需要电路板，直接用元件塔焊即可。Q1选用3DJ6场效应管，LED选用高亮度红色发光二极管。在焊接前应注意，Q1必须用铜丝将各引脚短路后才可进行焊接工作，以防被静电损坏。全部电路焊接完全后才可拆去短路线工作，V选用RC3纽扣电池，外壳可使用普通试电笔外壳改制。组装示意图如图二所示：
