如何入门电工电子？掌握电路分析基础很重要，值得保存

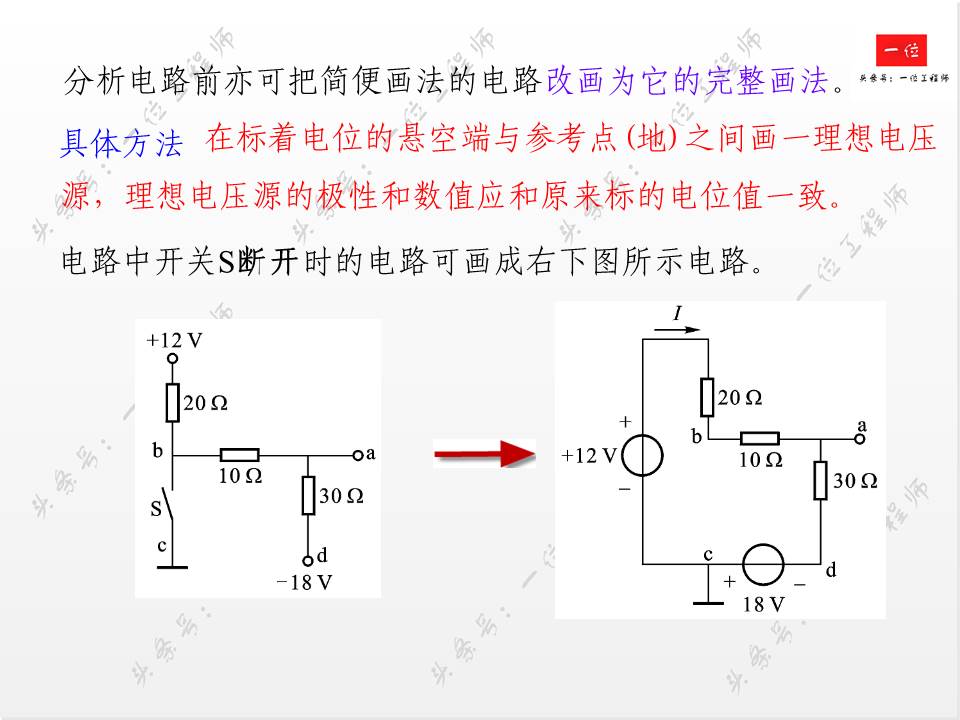

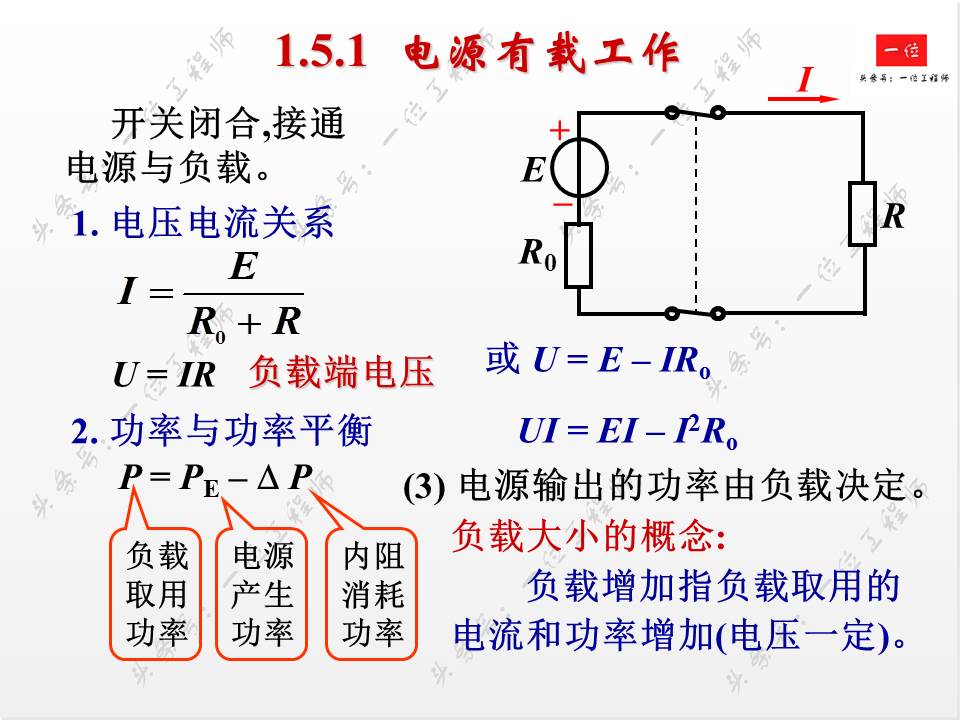

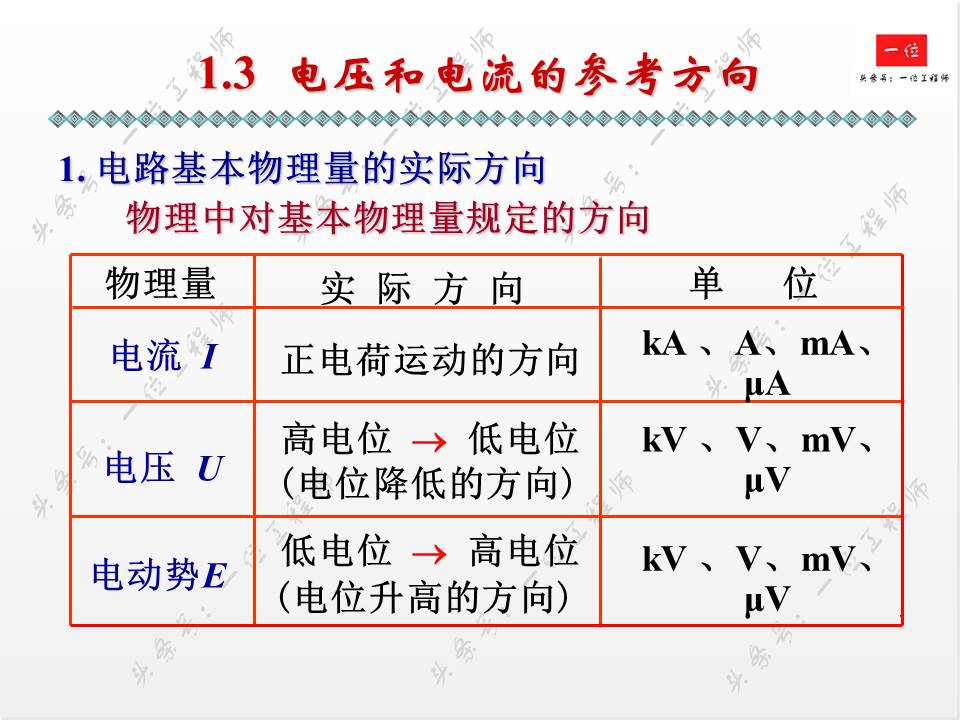

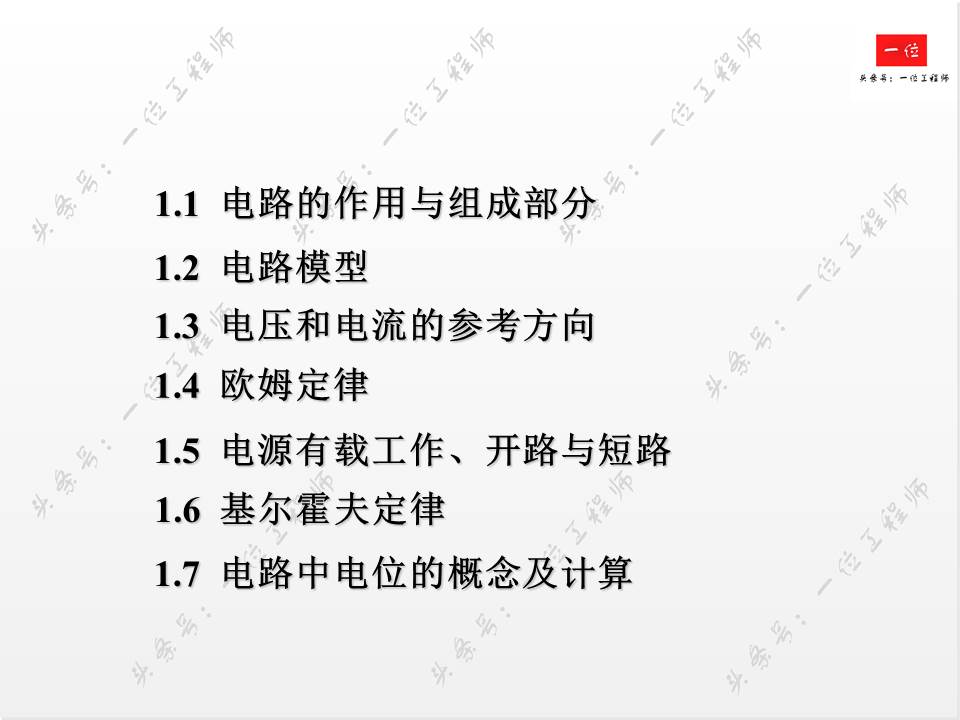

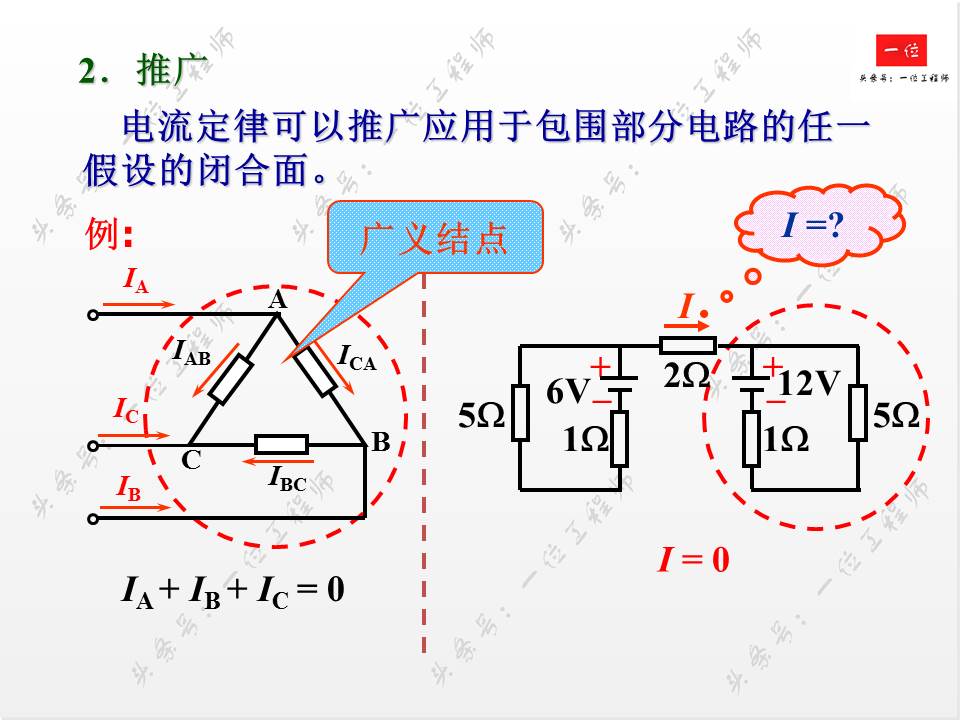

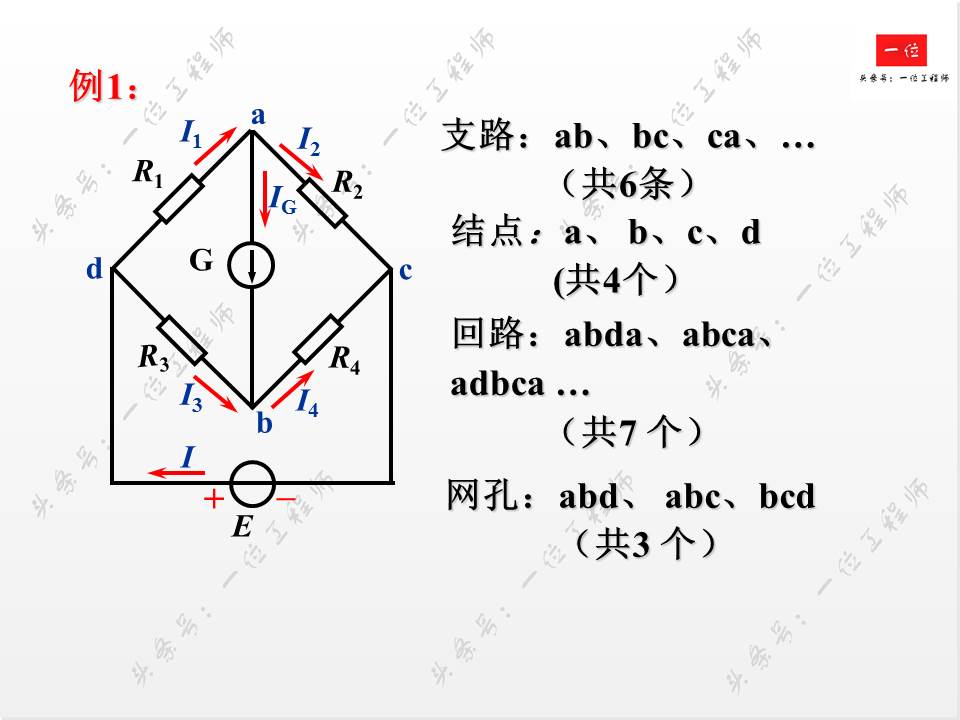

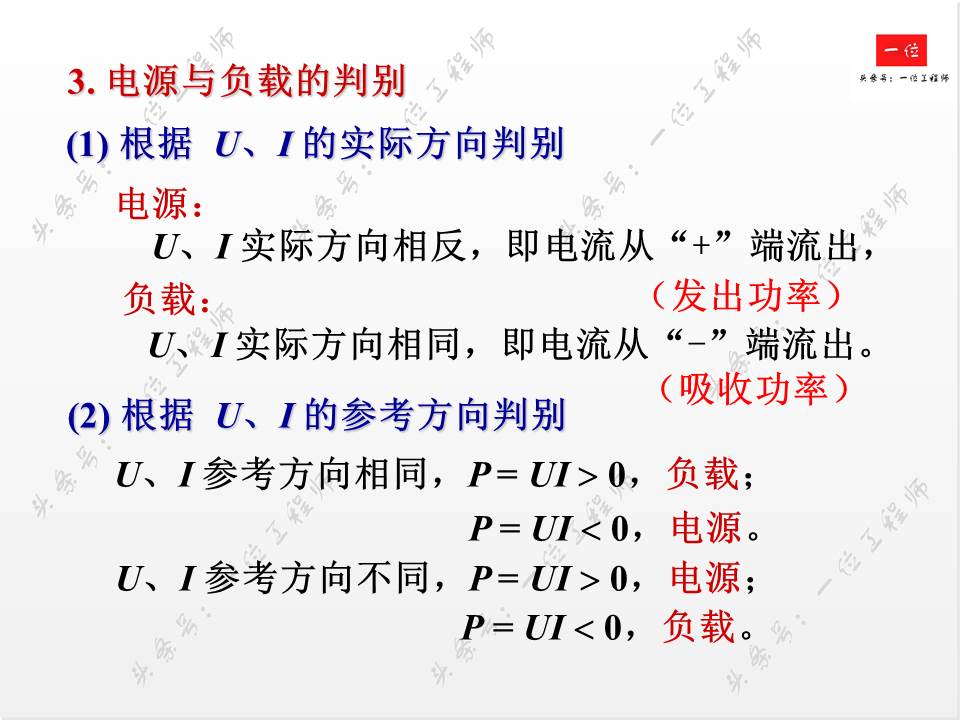

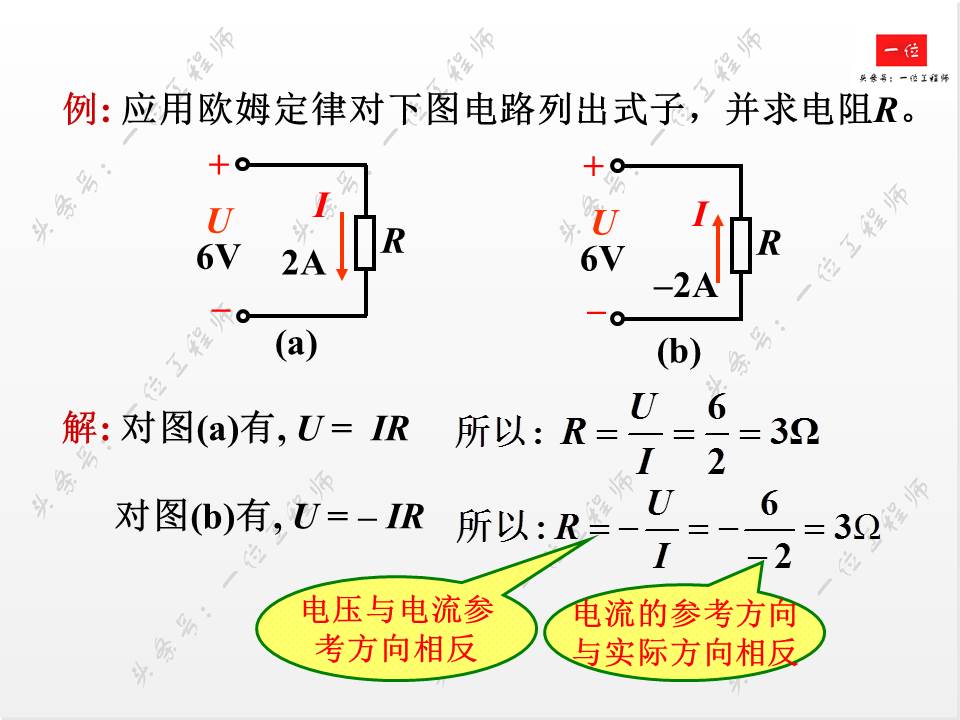

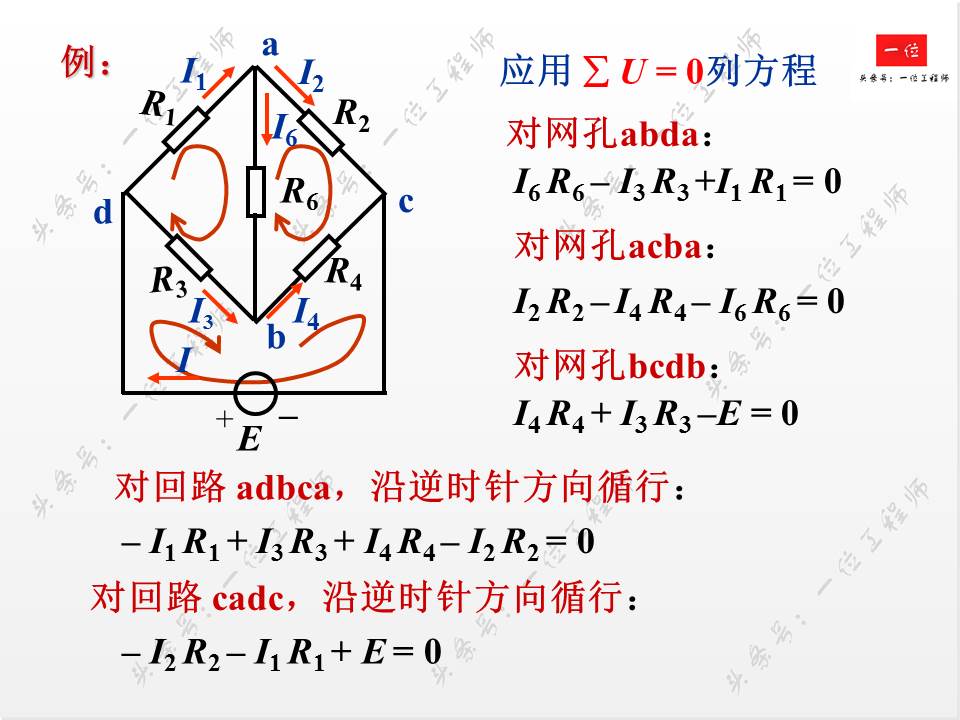

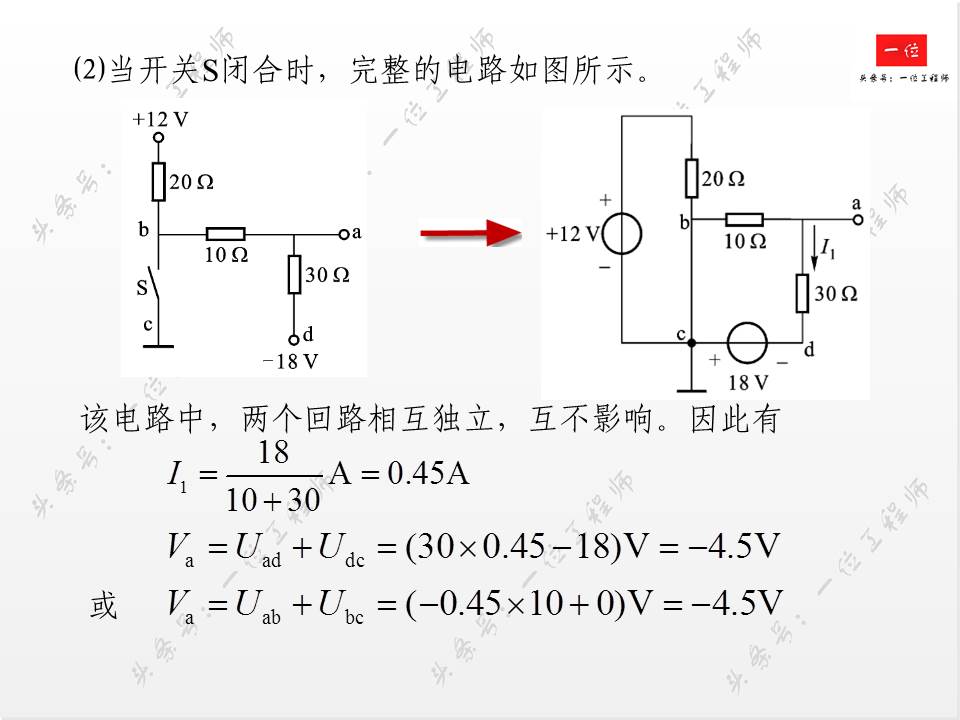

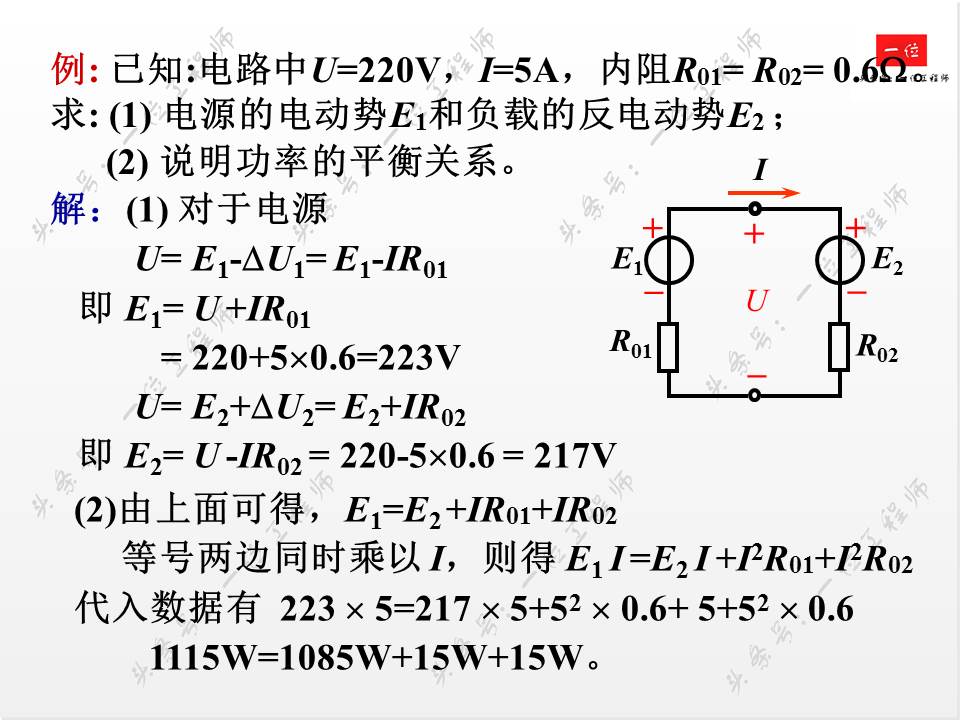

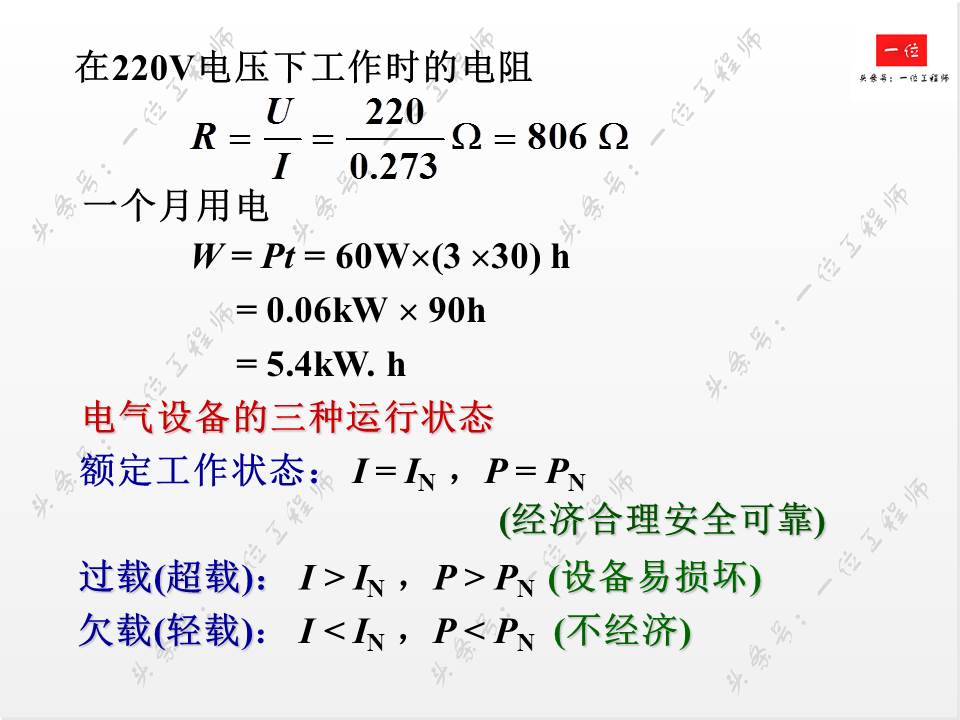

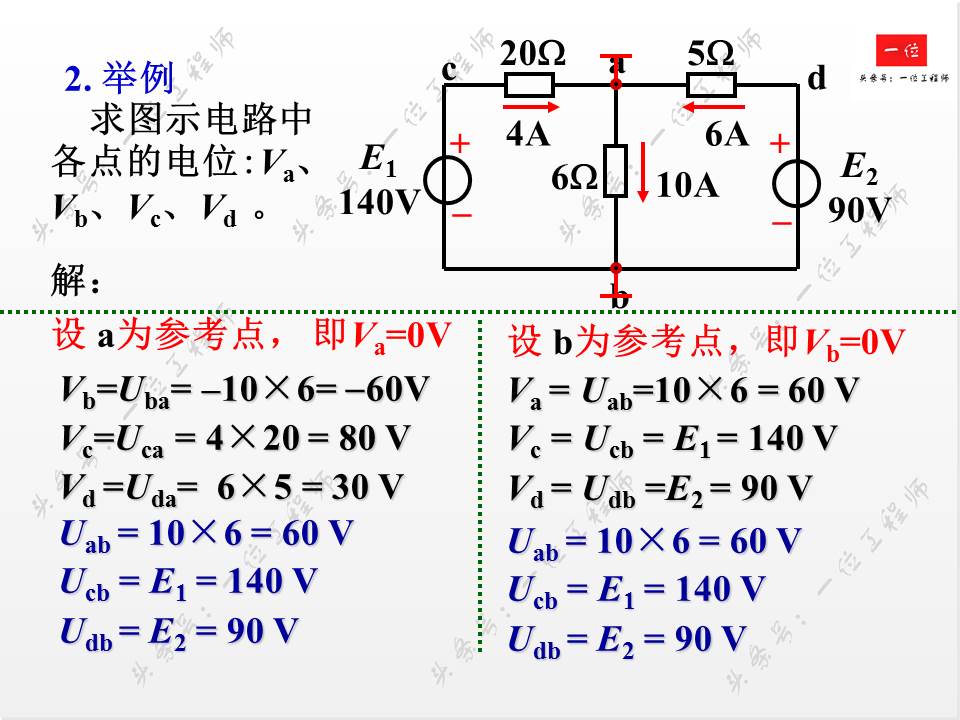

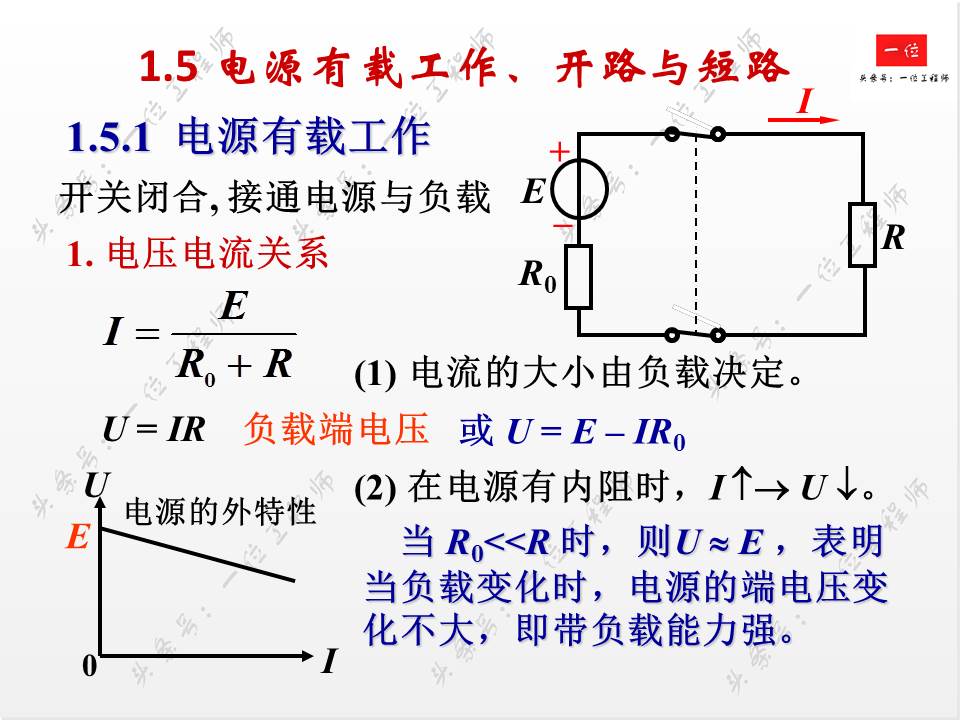

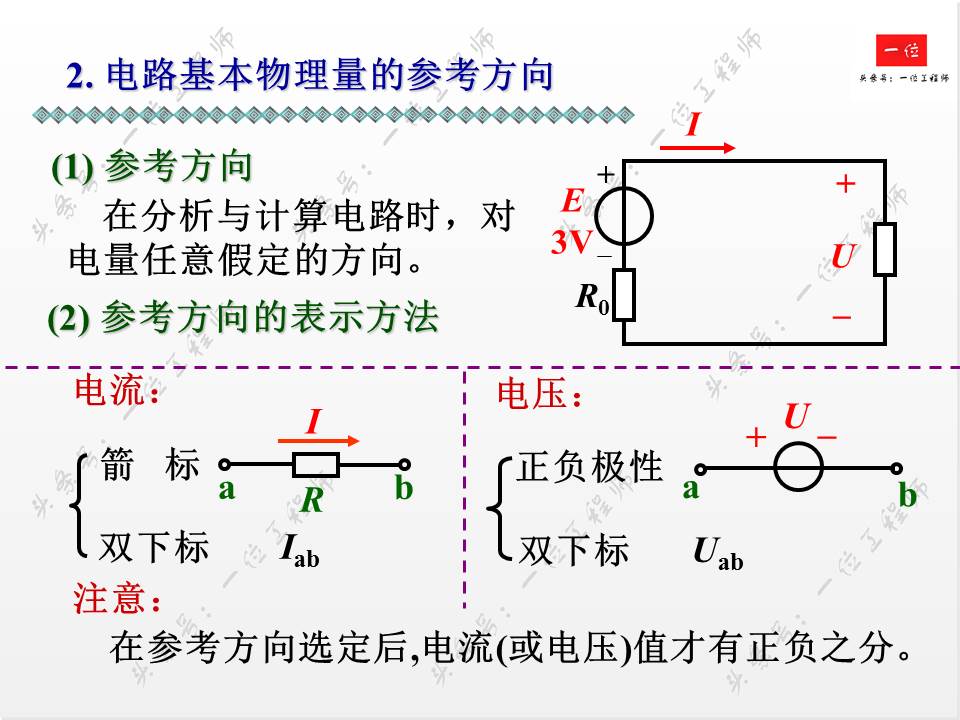

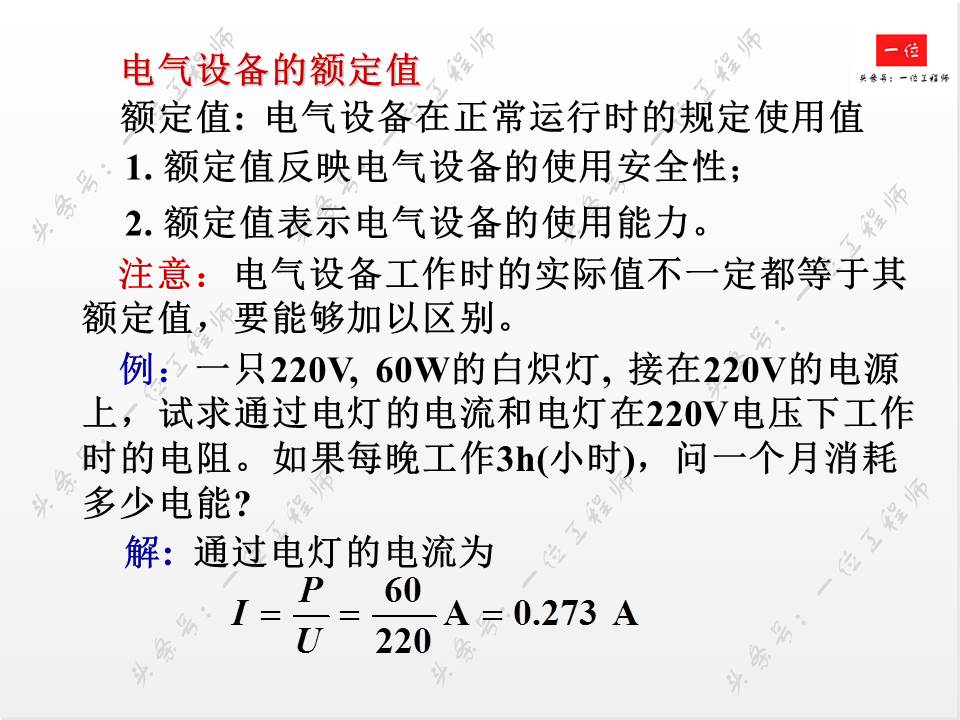

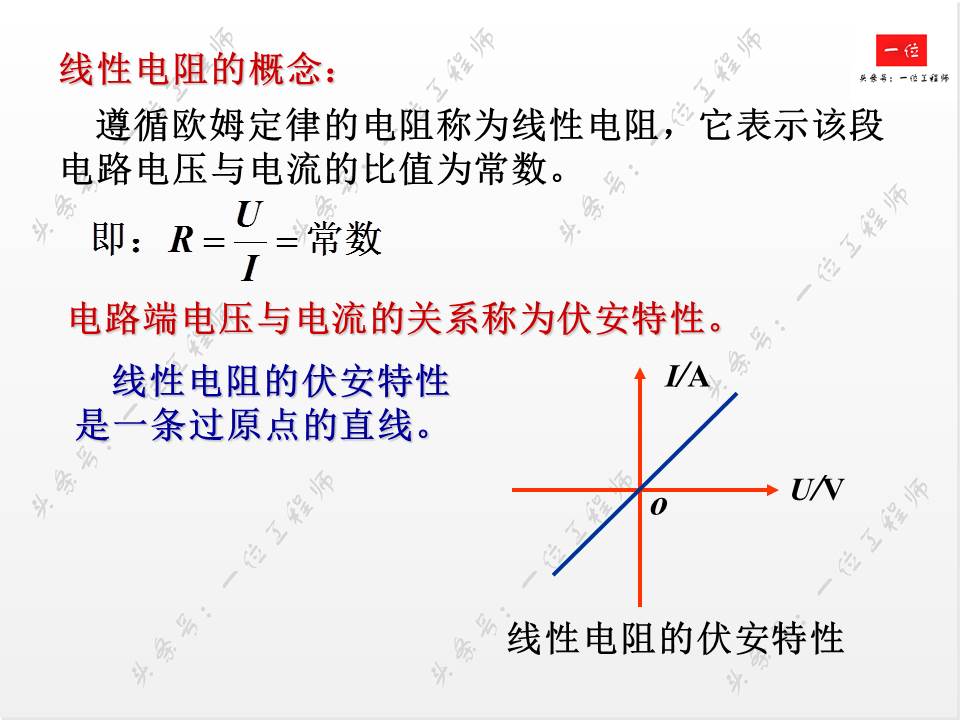

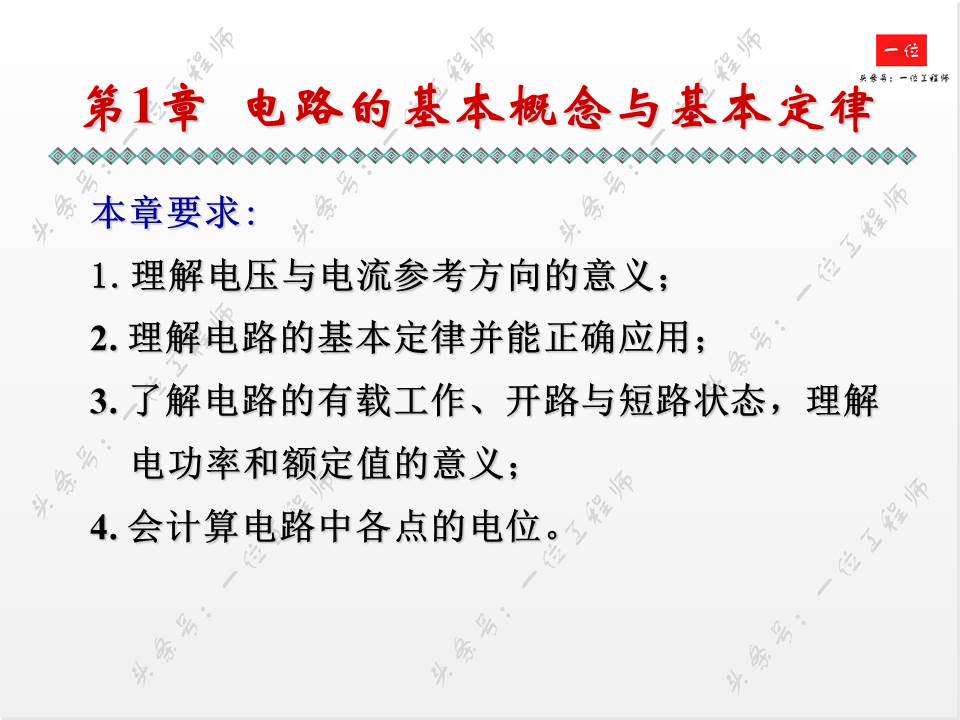

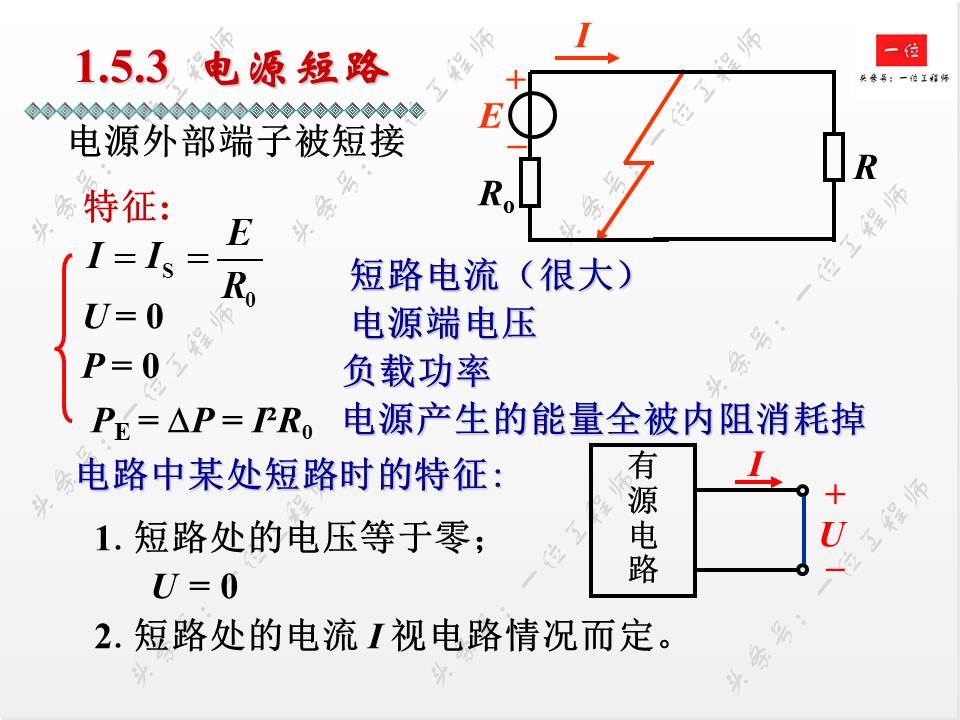

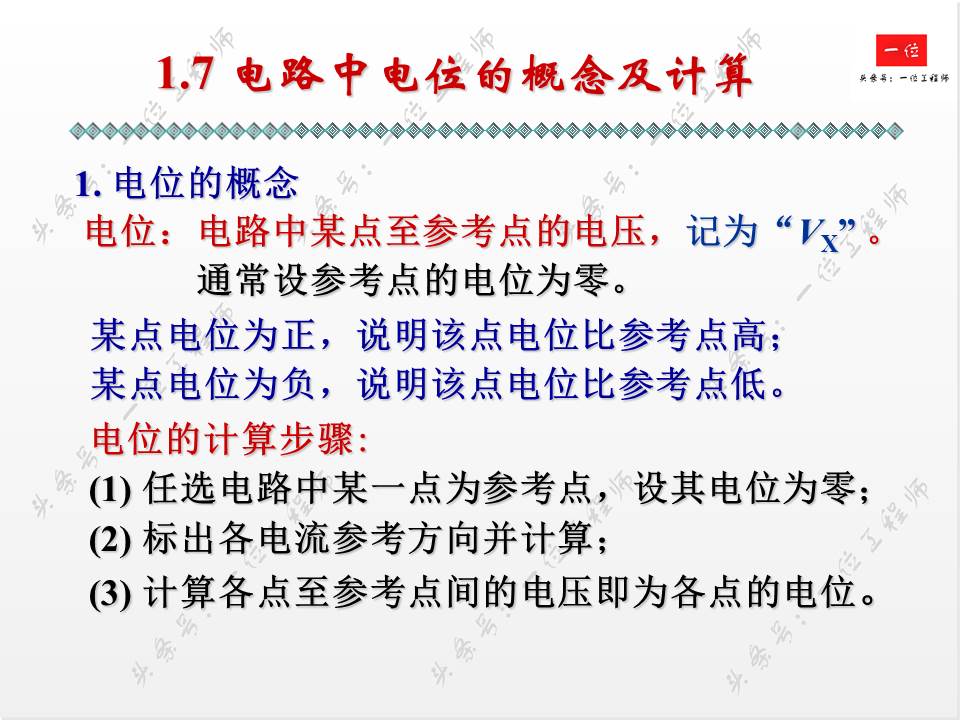

本期（2020.10.10）文章，一位工程师给大家分享的是电路基础内容——37页电路的基本概念与基本定律，主要内容有电路的作用与组成部分、电路模型、电路中电位的概念及计算等等。文末有本文PPT源文件下载方式。

常见电气故障及排除故障方法，一文完全掌握

维修电工通过全面检测电力系统，凭借自身的技能以及以往的工作经验在最短的时间内将故障排除，保证居民生产及用电的正常需求。如今我国电力使用广泛，电力设备较为多样化和复杂化，因此电工必须不断强化经验技能，充实自身专业知识。

一、常见电气故障

任何一个企事业单位中，电工都是不可或缺的，电工能够准确、及时的判断出电力系统发生的故障，这就要求电工一定要非常熟悉电路维修知识，并且能够依照具体状况对问题进行灵活的处理。

实际上，电气系统发生的故障 主要有平时的养护与维修、线路的调试正常与否以及安装的设备与电线的合理与否等。

电工能够通过对照明灯零度稳定正常与否的观察来判断电力系统是不是健康正常的工作。

通常状况下，不合理的调试与安装都可能造成照明灯出现异常，常见的有短路、断路，严重的话甚至有发生漏电状况的可能，因此，电工要做到可以准确分析发生电力系统故障的根本原因原因，然后采取有效措施加以解决。另外，变压器故障 也是非常常见的，如果长时间的使用变压器会出现绝缘、过热等现象，因此，电工在平时的时候应做到注意观察，经常检测变电器，安装绝缘陶瓷管和油保护这两种方法都能够有效的避免故障的发生。

还有一种就是电动机故障 ，它主要包含轴裂纹、轴铁芯磨损、转子弯曲等，在轴纹磨损较为严重的地方应当及时进行更换；一旦发现轴铁芯出现磨损，应当准确焊接，如果磨损的太严重的话可以用机床来加工；如果转子发生了弯曲应当把转子取出来，然后依据电力系统的不同对结构进行不同的维修，保证电动机能够正常运行。

二、排除电气故障的具体方法

电工必须有专业知识以及充足的理论原理作为基础，做到发生故障能够立即准确的进行判断与分析，下面有几种常用的排除电力系统故障的方法介绍给大家。

1、电阻测试法

电阻测试法是一种常用的测量方法。通常是指利用万用表的电阻档，测量电机、线路、触头等是否符合使用标称值以及是否通断的一种方法，或用兆欧表测量相与相、相与地之间的绝缘电阻等。测量时，注意选择所使用的量程与校对表的准确性，一般使用电阻法测量时通用做法是先选用低档，同时要注意被测线路是否有回路，并严禁带电测量。

2、电压测试法

电压测试法是指利用万用表相应的电压档，测量电路中电压值的一种方法。通常测量时，有时测量电源、负载的电压，有时也测量开路电压，以判断线路是否正常。测量时应注意表的档位，选择合适的量程，一般测量未知交流或开路电压时通常选用电压的最高档，以确保不至于在高电压低量程下进行操作，以免把表损坏;同时测量直流时，要注意正负极性。

3、电流测试法

电流测试法是通常测量线路中的电流是否符合正常值，以判断故障原因的一种方法。对弱电回路，常采用将电流表或万用表电流档串接在电路中进行测量;对强电回路，常采用钳形电流表检测。

4、仪器测试法

借助各种仪器仪表测量各种参数，如用示波器观察波形及参数的变化，以便分析故障的原因，多用于弱电线路中。

5、常规检查法

依靠人的感觉器官(如：有的电气设备在使用中有烧焦的糊味，打火、放电的现象等)并借助于一些简单的仪器(如：万用表)来寻找故障原因。这种方法在维修中最常用，也是首先采用的。

6、更换原配件法

即在怀疑某个器件或电路板有故障，但不能确定，且有代用件时，可替换试验，看故障是否消失，恢复正常。

7、直接检查法

对在了解故障原因或根据经验，判断出现故障的位置，可以直接检查所怀疑的故障点。

8、逐步排除法

如有短路故障出现时，可逐步切除部分线路以确定故障范围和故障点。

9、调整参数法

有些情况，出现故障时，线路中元器件不一定坏，线路接触也良好，只是由于某些物理量调整得不合适或运行时间长了，有可能因外界因素致使系统参数发生改变或不能自动修正系统值，从而造成系统不能正常工作，这时应根据设备的具体情况进行调整。

10、原理分析法

根据控制系统的组成原理图，通过追踪与故障相关联的信号，进行分析判断，找出故障点，并查出故障原因。使用本方法要求维修人员对整个系统和单元电路的工作原理有清楚的理解。

11、比较、分析、判断法

它是根据系统的工作原理，控制环节的动作程序以及它们之间的逻辑关系，结合故障现象，进行比较、分析和判断，减少测量与检查环节，并迅速判断故障范围。

以上几种常用的方法，可以单独使用，也可以混合使用，碰到实际的电气故障应结合具体情况灵活应用。

三、强化维修电工排除故障技能

一个企业要想形成自身的生产能力最重要的物质基础就是设备，应当让设备在生活与生产的过程中能够最大程度地将自身的作用发挥出来，在实际的运行过程当中，应当遵守预防为主，计划检修、维护以及使用相结合。

设备故障的种类非常多，专业性比较强，问题也特别复杂，不论是单位还是个人都应当不断的强化提高自身排除故障的技能，把损失降到最低。

提升技工能力主要应当从下面两个方面着手：首先是专业知识扎实。信息是在不断变化的，知识也一直在更新，维修电工不能止步不前，平时应多学习、多交流、参加专业的讲座、了解先进科技并提高自身的理论知识，在实践当中通过排除故障提高能力。

另外要有良好的职业道德素养。在设备发生问题时，不盲目判断，要善于及时沟通。对于存在问题的设备应当及时进行维修的报告，做好记录。
