分享电感器的3个典型应用电路

LC滤波电路

如图6-8所示为LC滤波电路，该滤波电路是由电感做主要元件来构成的，这里电感量要比较大。C0和C2是滤波电容，C1是高频滤波电容。电容对直流电的阻碍作用是无穷大的，而电感对直流电的阻碍作用几乎为零，所以当电路中有直流电时，电流会顺着电感的方向输出当交流电通过时，电感会对交流电有很大的阻碍作用，然后流过电容接地。

LC谐振电路

如图6-9所示为收音机LC谐振电路，这是由电感器与电容器组成的谐振选频电路。可变电感器L与电容器C1组成调谐回路，通过调节电感即可改变谐振频率，从而达到选台的作用。

图6-8　LC滤波电路

图6-9　LC谐振电路

电感的串并联电路

1.串联

如图6-10所示，两个电感串联。电感的串联和电阻的串联形式是一样的，两只电感器首尾相连。电感串联后总的电感量是两个电感的电感量之和。

2.并联

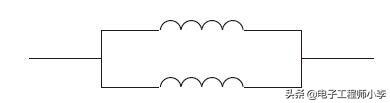

如图6-11所示，两个电感并联。电感的并联和电阻的并联一样，电感并联之后总的电感量为两只电感量的倒数之和。

图6-10　电感器的串联

图6-11　电感器的并联

【电子工程师资料分享圈】，一个能帮你全面提升技能、收入稳步提升的圈子！

这里不仅有关于电子工程师的专业技术资料、还有职场老兵的经验心得，是你的学习好帮手！

为什么要加入【电子工程师资料分享圈】，加入即可享受以下四大特权福利！

①圈内的资料，大部分是圈主付费购买，现在免费分享给大家；

②免费帮你下载百度文库任何资料，每人每天限一次机会；

③你有任何疑问，可以在圈子提出，圈主和其他圈友一起帮你解答疑惑；

④圈主具备十几年的行业经验，会在圈内不定时的分享一些自己的经验心得；

本圈属于终身会员制，现活动五折优惠，入圈只需9.9元，想加入趁现在！

想加薪？那你至少要弄懂这100个FANUC数控系统典型零件加工案例！

为了提高数控操作人员的技能水平，小匠找到了100个FANUC数控车床加工案例，其中包含40个典型零件加工实例，30个FANUC数控铣床典型零件加工实例，30个FANUC加工中心典型零件加工实例，每个实例都进行了详细的工艺分析、编程及指令代码的注释，参考价值极高，快来看看吧！

部分案例如下，下载完整版请移至文末

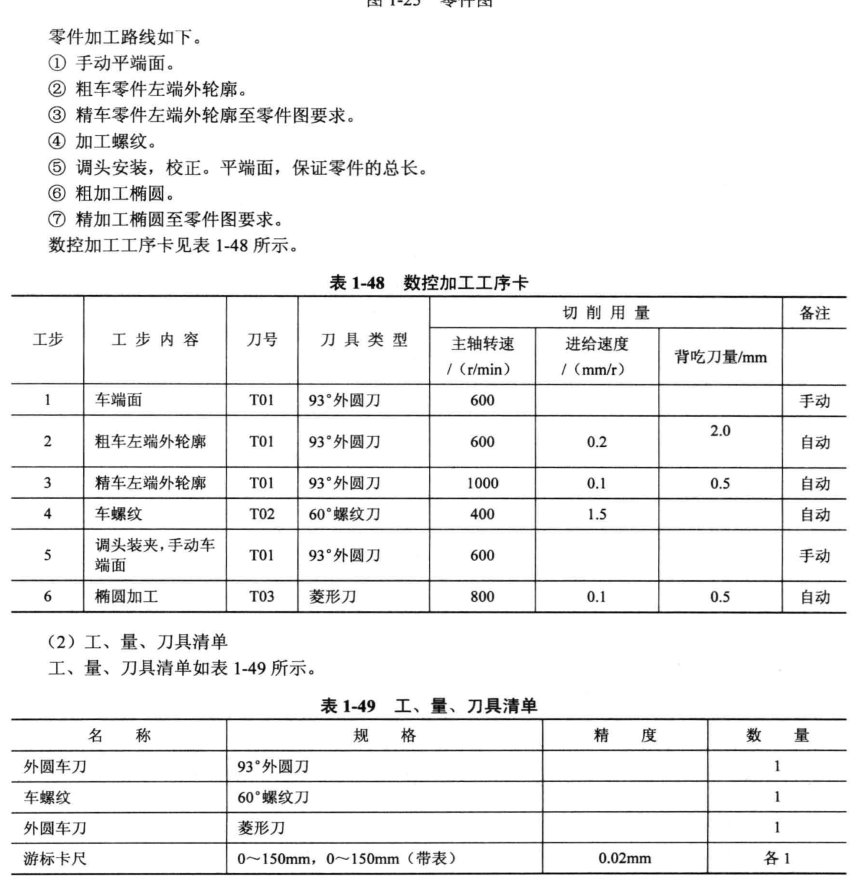

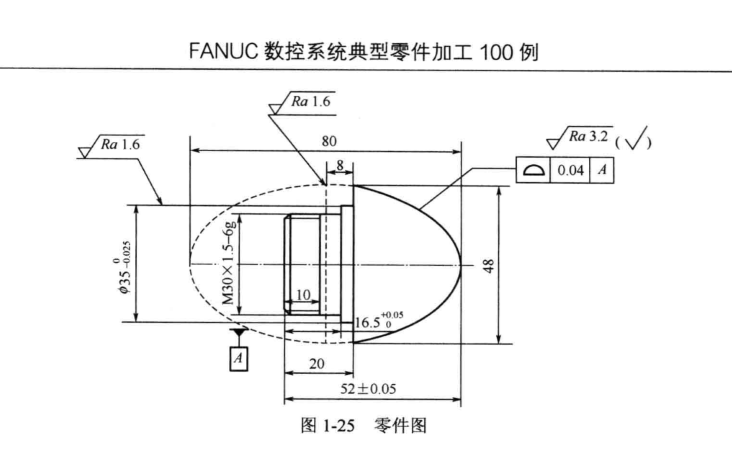

加工如图1-25所示一椭圆端盖零件零件，材料为45钢，棒料直径为451mm
