真空电子管放大器的20个推荐的人气排名以及如何选择[2020最新版本]

真空管放大器是将过去在电子产品中广泛使用的真空管应用于音频的放大器，由于其具有柔和的声音并且可以产生真空管特有的声音而非常受欢迎。因此，这次，我将介绍如何选择真空管放大器以及推荐的前20名排名。

如何选择真空电子管放大器

选择真空管放大器的关键点是放大器的类型，放大器的输出，真空管的类型以及三极管和多极管。我将在下面详细解释。

放大器格式

放大器有两种类型：具有输入开关和音量控制的集成放大器，以及不需要大量篡改的功率放大器。对于功率放大器，如果没有前置放大器，可能会带来不便，因此最好根据您的使用情况检查是否包含必要的物品。作为一种电路方法，有一个放大器和一个推挽放大器，单个放大器的每一侧都有一个输出管，而推挽则每侧都有两个输出管。在推挽的情况下，输出是单个输出的两倍以上，因此是获得大输出的好方法，并且具有低噪声和宽频带的特点。单曲的特点是音色优美，您可以享受像真空电子管放大器那样的柔和声音，而不是推挽式。

功放输出

据说从扬声器流出的声音的响度取决于放大器的输出和扬声器的效率。您需要多少瓦的输出放大器取决于您平时听到声音的音量。适当的值是您通常收听的声压减去扬声器的输出声压级。例如，当音量正常的人使用输出声压级为90db的扬声器时，有必要从100db-90db = 10db的输出放大器提供1W功率，因此10W 1W和10W输出是合适的。代表着。

真空管类型

真空管的类型很多，但是美观且设计良好的真空管很有吸引力。当开关打开时，稍微变亮的点变暖。ST管具有优美的弯曲外观，并具有少量的脚钉。由于难以处理，因此通常用于发烧友的单个放大器，并且价格昂贵。GT管是8脚输出管，具有高效坚固的外观。6CA7（EL34），KT88、6L6GC，6V6是主流。MT管是最小的，并且没有很大的输出，但是非常适合制作可爱的放大器，而6BQ5和6BM8是主流。

三极管和多极

除了诸如300B和2A之类的经典球体之外，三极管通常还连接到三极管，这自然会降低效率，但是其优点在于内阻低，负载电阻会变化。它坚固耐用，适用于单放大器。五线谱以6CA7和6BQ5闻名，但它们的特点是音质比效率更重要。许多束管都是大型输出管，例如6L6GC，6550，KT88，它们在设计时注重效率，并且可以根据电路来制造出良好的放大器。

真空管放大器的推荐等级TOP20-16

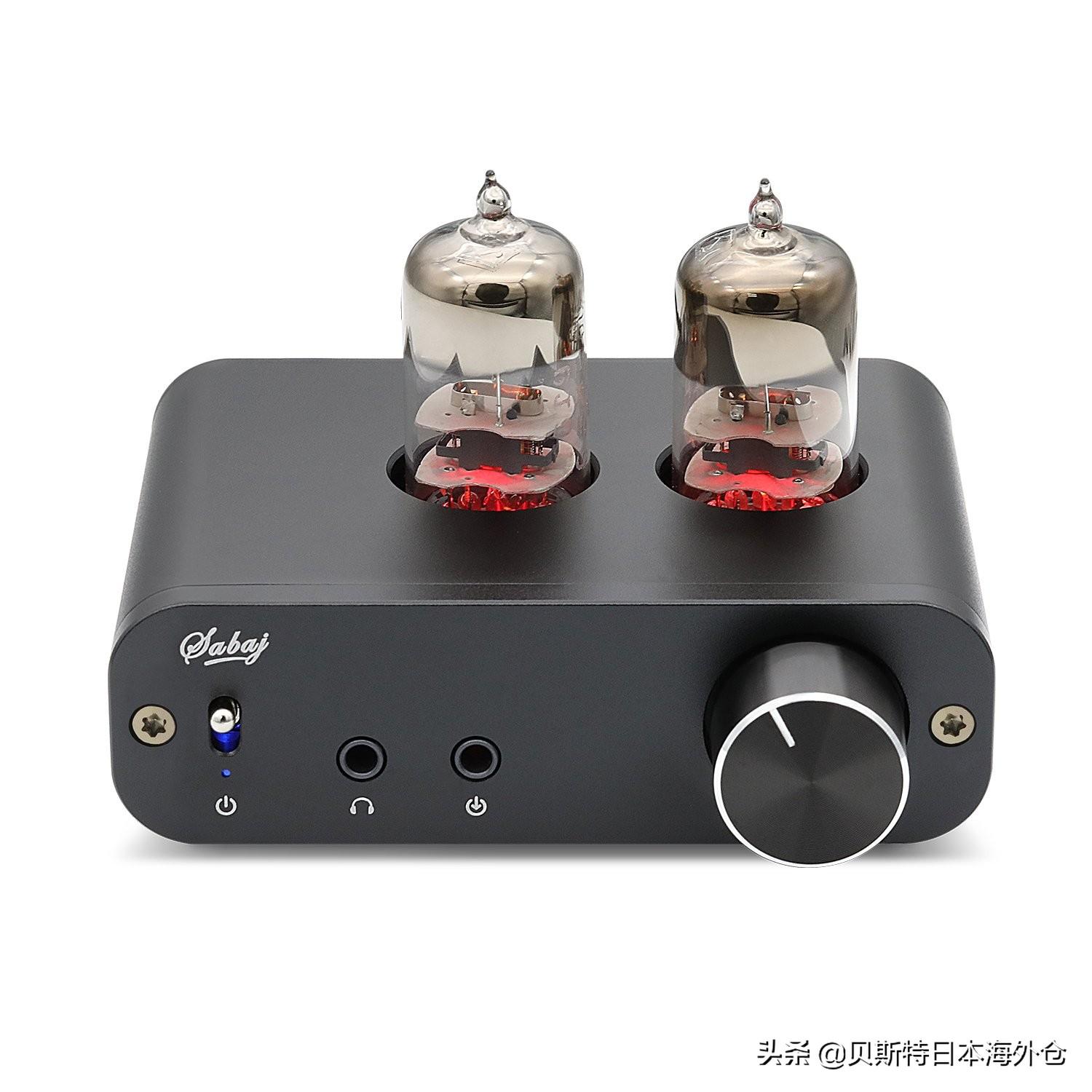

第20名：Sabaj PHA3真空管耳机放大器

Sabaj PHA3真空电子管耳机放大器

6，199日元

输出：115mW（32Ω）/ 77mW（64Ω）/39mW（150Ω ）/ 20mW（300Ω）信噪比：95dBTHD + N：0.032％光学IC：NJM4556D x2真空管：6J9 x2功耗：5.5W

PHA3使用两个真空管和两个大功率电流运算放大器IC：NJM4556D作为放大电路的核心，而6J9真空管负责电压放大。首先，输入信号流经真空管，由真空管进行调整（取消“奇数次谐波失真”并强调“奇数次谐波失真”），并且当电压增加时，电流由两个工作电动机IC组成：NJM4556D它通过放大电路输出到耳机。结果，它会发出“柔和”，“温暖”和“逼真的”之类的声音，并且可以处理从耳机类型到需要功率的高阻抗耳机的所有声音，它柔和，厚实，不会像黄玫瑰一样僵硬。您可以欣赏声音。

第19位：MUSICA --iris-50int

音乐--iris-50int

186，800日元

输出25W + 25W频率特性10Hz-95KHz输入RAC4系统外部尺寸（W xH x D）300 x 70 x 230（不包括突出部分，单位：mm）附件电源线

MUSICA --iris-50int是使用5881（6L6等效电子管）的25W x 2集成放大器。输出管是5881和6L6真空管。没有比该真空管更多的放大器中使用过其他真空管了。这不仅是好的声音，而且高可靠性也是一个很大的因素。5881是一种特殊的电子管，其功率增加了20％，同时保持了6L6的特性。iris50pow是推荐的真空电子管放大器，通过推拉此5881可获得25W + 25W的高功率。

第18位：教材真空管放大器套件PCL86单立体声功率放大器套件

教材真空管放大器套件PCL86单立体声功率放大器套件

28，274日元

使用的真空管：PCL86（14GW8）x 2额定输出：2W + 2W（THD = 10％，1kHz，6Ω负载）额定输入：500mV（INPUT-1：RCA插孔）　　　　　　 150mV（INPUT-2：立体声迷你插孔）残留噪声：40μV（IEC加权）频率特性：23Hz-33KHz适用的扬声器阻抗：4-8Ω输出端子：绑定端子（可使用香蕉插头）主机电源：DC12V消耗电流约2A附带的交流适配器：AC100-240V（50-60Hz）相应的机身尺寸：W142 x H136 x D178毫米（包括突起）体重：大约1.8千克（不包括交流适配器）

它是一款紧凑型真空管放大器，即使将其放在使用PCL86（14GW8）（为音频开发的复合管）的桌子上也不会妨碍。尽管它是焊接套件，但它消除了麻烦的屏蔽布线和电线布线，即使是那些不熟悉真空管工作的人也可以轻松地组装它。您可以体验到真空管温暖而清晰的声音，而这是半导体放大器无法品尝到的。推荐使用真空电子管放大器，即使将其放在使用PCL86（14GW8）（为音频开发的复合电子管）的桌子上也不会妨碍它。

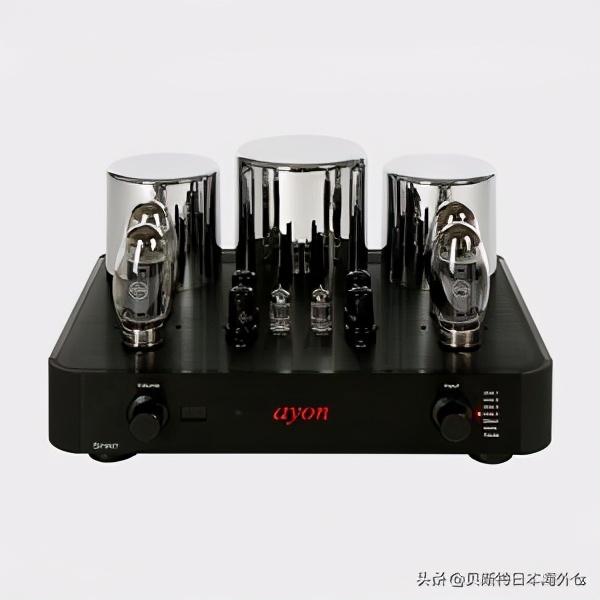

第17位：Ayon SpiritIII真空管放大器

Ayon SpiritIII真空电子管放大器

745，200日元

输出操作方法纯类推挽在使用五极管模式或三极管模式真空管4×KT150，2×12AU7，4×6SJ7负载阻抗8欧姆带宽12赫兹-60kHz的输出功率@五极管模式2× 65瓦输出功率@三极管模式2 x 40瓦全功率输入灵敏度500mV输入阻抗@ 1 kHz100KΩNFB 0dB音量控制MCU基础/电阻元件开关电路输入3 x线路，1 x XLR，1 x直接输入输出1 x前置输出，扬声器端子（接线柱）电源100V AC，50 / 60Hz功耗165W外形尺寸（宽x深x高）48x37x25cm（主体），57x47x35cm（包装时）重量32kg（主体），42kg（包装）时间）

ayon SpiritIII真空管放大器是推荐的真空管放大器，其原型诞生于2006年，现已升级到III版本。Ayon Audio使用KT150推挽来实现真空管输出级的单端三极管放大和三极管模式操作，而Ayon Audio一直痴迷于此。其先进的电路设计，包括实现完美自动偏置设置的智能自动修正偏置（AFB）电路，为真空管放大器树立了标准。

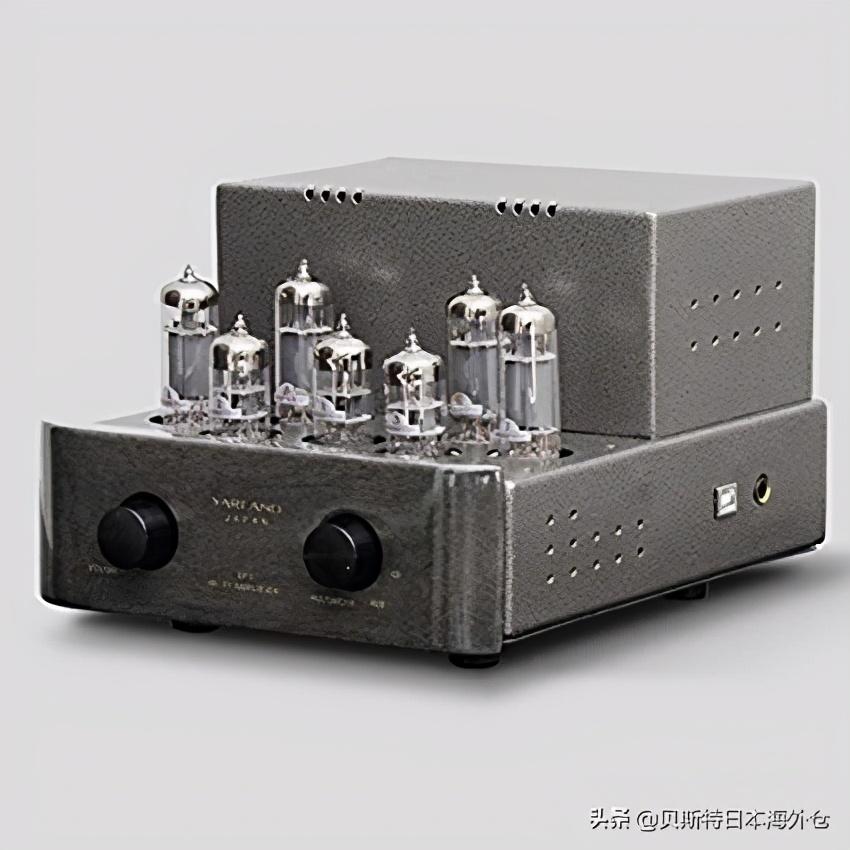

第16位：TJ6P1-P DAC内置USB兼容小型真空管集成放大器

TJ6P1-P DAC内置USB兼容的小型真空管集成放大器

77，760日元

使用的真空管6P1 x 4 / 6N3 x 3输出阻抗4Ω，8Ω最大输出10W x 10W输出频带40Hz-10kHz（-1dB）信噪比89dB功耗80W输入阻抗100kΩ输入端子CD / AUX / USB（内置DAC）USB终端B终端，16位/采样率：32，44.1，48kHz / SNR：98dB尺寸200mm x 230mm x 152mm / 7.3kg

YARLAND --TJ6P1-P（真空管集成放大器）是一款入门型迷你真空管放大器，配备了耳机插孔和DAC，紧凑且与PC音频兼容，而不会破坏真空管放大器的特性。由天然木材制成的带有灰色油漆的面板用于带有锤音的车身颜色。由于耳机插孔，USB端子和DAC内置在侧面，因此您可以直接在计算机上播放。此外，这是一种推荐的真空管放大器，它可以节省空间并与书架式扬声器兼容，但具有强大而逼真的感觉，并可以达到晶体管所没有的音质。

真空管放大器的推荐等级TOP15-11

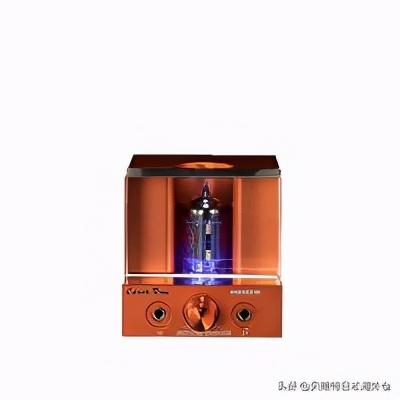

第15位：Carot One FABRIZIOLO 30K-EX

一号轿车FABRIZIOLO 30K-EX

75,600日元

重量：1.1kg尺寸：W76×H75×D150（包括突起）mm电源适配器：DC12V / 5A耳机/放大器输出：600mW /通道32Ω耳机信噪比：92dB频率特性：15Hz-100kHz（-1dB）输入阻抗：10kΩ输出端子：3.5mm立体声迷你插头前置放大器部分真空管：ECC 802 SG操作：OPA 2604 AP信噪比：92dB总谐波失真：0.05％@10kΩ输入端子：RCA（背面）3.5mm立体声迷你插头（前）输出端子：RCA（后）

FABRIZIOLO 30K-EX采用精致的意大利设计，并采用消除圆角的方形设计量身定制。用作管保护器的玻璃块是这一新概念的象征。前置放大器和功率放大器位于两个外壳中，每个外壳均由机加工铝制成。前置放大器具有单独的电源系统和信号系统板，以防止相互干扰，而容纳数字放大器板（安装在ERNESTOLO 50k EX中）的外壳可提供25W + 25W（4Ω）的重量，重量为450g。推荐使用真空电子管放大器，以产生稳定的声音。

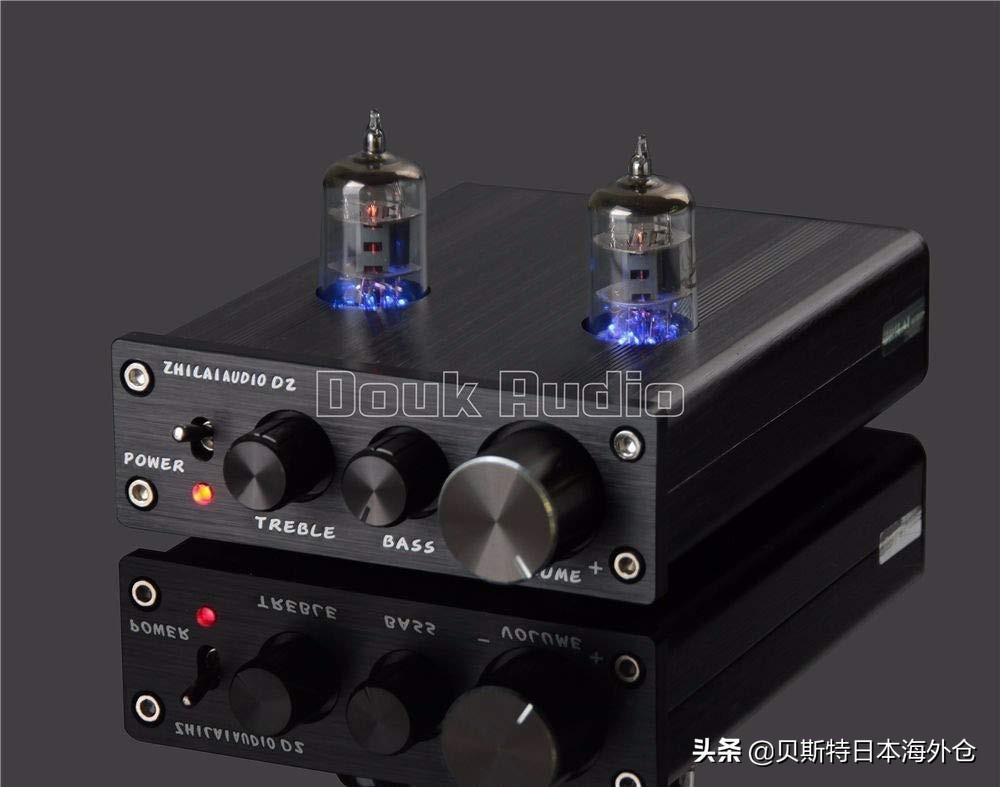

第14位：高音和低音音调控制最新Nobsound Hi-Fi 6J1真空电子管放大器立体声电子管前置放大器数字

高音和低音音调控制最新Nobsound高保真6J1真空管放大器立体声管前置放大器数字

6，340日元

音频输入：RCA输入* 1组音频输出：RCA输出* 1组电源直流输入：12V输入铝壳，CNC处理的激光雕刻字符。颜色：黑色尺寸：W100 x H70 x D150 mm重量：0.5 kg

该真空管放大器的音频信号输入端是推荐的放大器，可以连接到无损音频计算机，CD，移动电话和其他播放器。输出端被广泛使用，因为它可以连接到数字放大器和有源多媒体音频设备。推荐使用具有高音和低音调节功能的真空电子管放大器。

第13位：PCL86单声道立体声功率放大器套件真空管放大器TU-8100

PCL86单路立体声功率放大器套件真空管放大器TU-8100

17，801日元

使用的真空管PCL86（14GW8）x 2额定输出2W + 2W（THD = 10％，1kHz，6Ω负载）额定输入500mV（INPUT-1：RCA插孔），150mV（INPUT-2：立体声迷你插孔）残留噪声40μV （IEC WEIGHTING）频率响应23 Hz〜33 kHz兼容扬声器阻抗4〜8ohms输出端子葡萄计算端子（香蕉插头可用）机身电源DC12V消耗电流约2A随附AC适配器AC100〜240V（50〜60Hz ）对应机身尺寸W142×H136 ×D178mm（包括突起）体重约1.8kg（不包括交流适配器）

该套件是紧凑的真空电子管放大器入门套件，浓缩了特殊功能。如果使用设计用于音频的真空管PCL86（14GW8）并切换内部板上的跳线，则可以使用具有不同加热器电压的ECL86（6GW8）。该电源使用12V AC适配器，通过在主机内部具有升压逆变器电路的真空管使用B电源，可以最大限度地抑制嗡嗡声，并实现平稳清晰的声音。这是一个推荐的真空电子管放大器套件，对于初次组装真空电子管放大器的初学者来说是安全的，而无需进行麻烦的接线，该套件装有精巧的电路和功能，初学者和发烧友都可以在紧凑的CD盒大小的外壳中享受到。

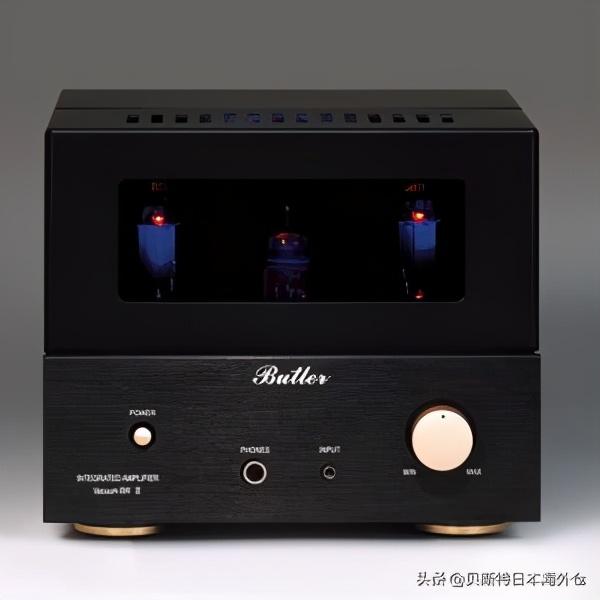

第12位：巴特勒真空管立体声集成放大器BUTLER Vacuum 6W MK2

巴特勒真空管立体声集成放大器BUTLER Vacuum 6W MK2

46，876日元

使用的真空管：EL84（6BQ5）x2，ECC83（12AX7）x1A类操作输出：3.5W + 3.5W（8Ω）频率特性：20Hz-50000Hz（±2dB 1W）输入：RCA端子和3.5mmφ迷你插孔设备输出：香蕉兼容扬声器端子，耳机端子（标准插头）尺寸：（W）200倍（H）168x（D）260mm功耗：70W 100V AC（50 / 60Hz）重量：7kg

BK Butler提出的真空系列中的一个新产品，他在真空管放大器设计方面拥有超过25年的经验，并在真空管放大方面拥有众多专利。它具有简单紧凑的设计，可以轻松地在生活空间中使用，它是一种流行的产品，使您可以在PC音频或iPod等便携式播放器上使用功能强大的真空电子管放大器欣赏音乐。推荐使用的真空管放大器，具有直截了当的声音，清晰的高频，使您可以舒适地聆听基于计数的钢琴而不会产生任何失真。

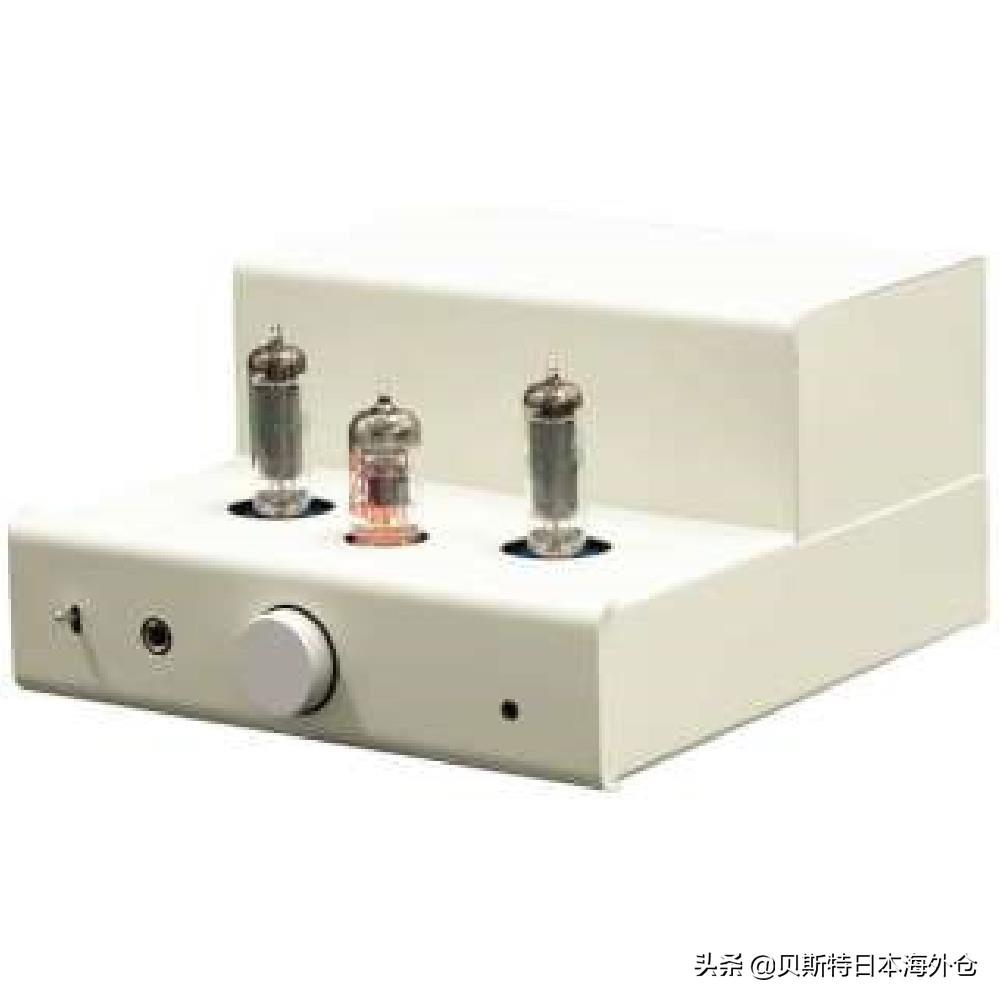

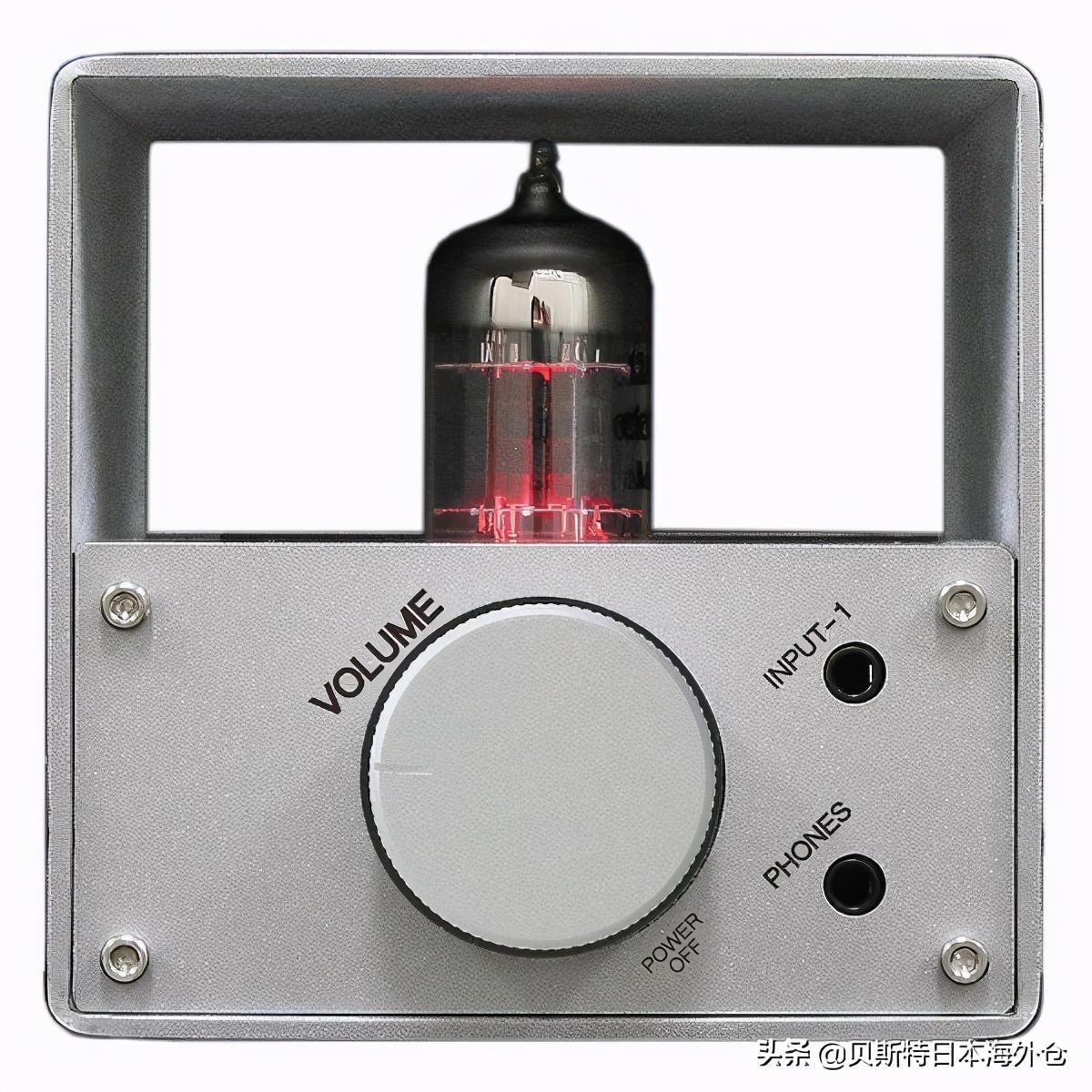

第11位：ELEKIT真空管放大器套件TU-H82 [TUH82]

ELEKIT真空管放大器套件TU-H82 [TUH82]

22，345日元

机身尺寸（H xW x D）mm 90 x 88 x 117 mm（包括突起）其他尺寸1（H xW x D）mm 88 x 88 x 88 mm（仅外壳）重量[仅机身]约790 g [ AC适配器]约300g

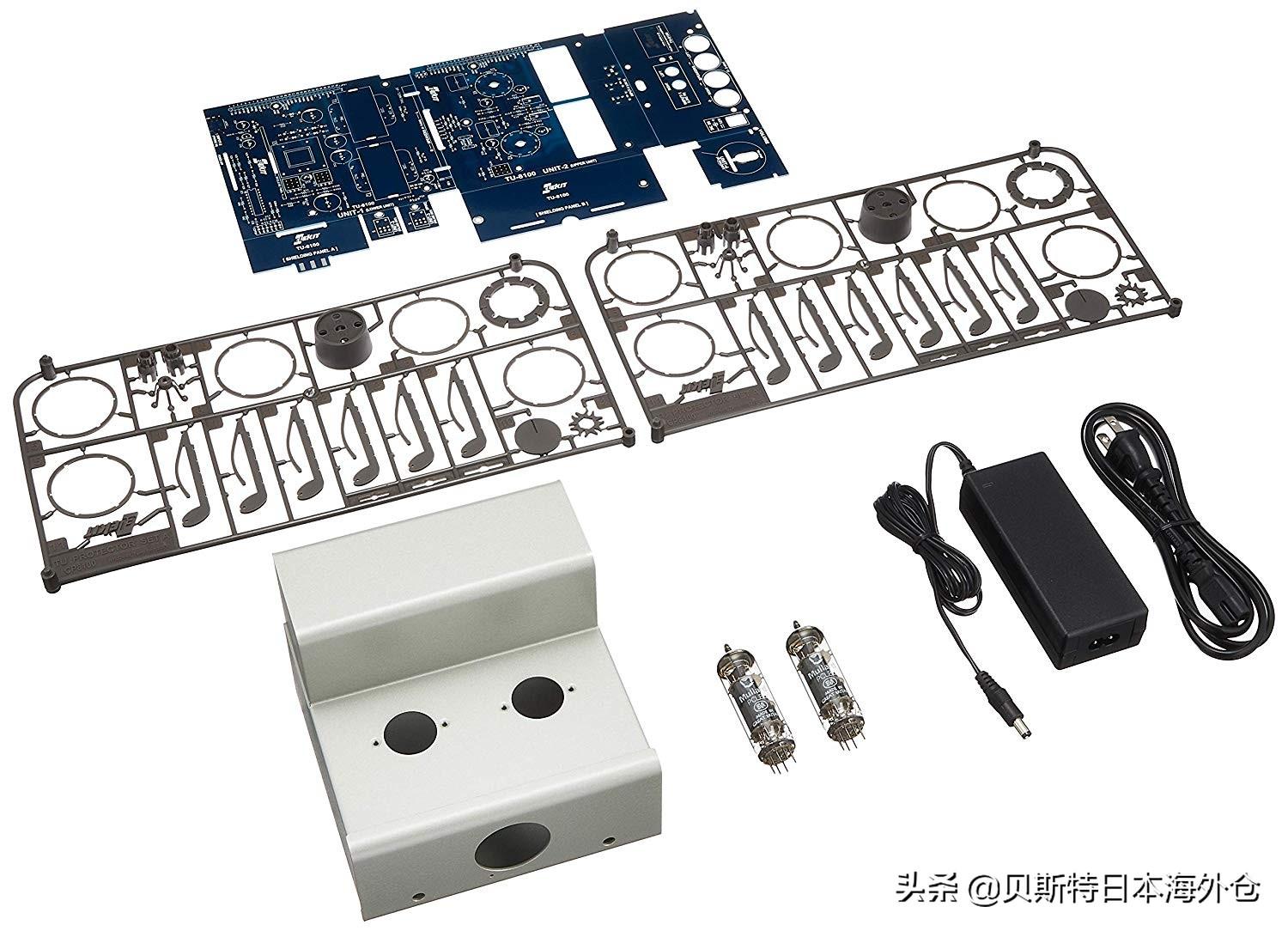

ELEKIT真空管放大器套件TU-H82 [TUH82]具有混合放大器配置，其中包含真空管输入缓冲器+ D类扬声器放大器（内置AB类耳机放大器）。采用内置在放大器IC中的DC控制型电子音量，并且在小音量时出现的左右音量偏差非常小。推荐使用带耳机输出和内置USB-DAC的真空管放大器，用于PC连接。您可以选择是否打开或关闭连接到USB（PC）电源的主机的电源。由于它可以很容易地用无线电钳组装，因此它不需要焊接，其特点是可以让您享受手工感觉的组装类型。

真空管放大器的推荐等级TOP10-6

第十名：巴特勒真空电子管放大器真空18W（DAC）

Butler Butler真空电子管放大器真空18W（DAC）

46，876日元

输出25W + 25W频率特性20Hz-40,000Hz（-3dB）输入RCA端子和3.5mm迷你插孔尺寸200W x 168H x 260D功耗150W 100V AC（50 / 60Hz）重量5.0kg

Butler Butler真空电子管放大器Vacuum 18W DAC是一种真空电子管放大器，其扬声器端子与香蕉插头兼容，香蕉插头与大型RCA电缆插头兼容，从而获得了较高的音质。它具有25W x 2的输出和强力的感觉，也是当今紧凑型，低效率扬声器的理想选择，并配备了新开发的专用USB DAC。高分辨率声源支持可实现高解析音乐播放。您可以使用USB-DAC作为PC上的高品质音乐播放设备，该USB-DAC可方便地连接到PC并享受高品质的音频。推荐使用真空管放大器，通过真空管和晶体管的混合电路来再现深刻的声音。您可以享受动态驱动扬声器的乐趣，这直接传达了演奏的活力。

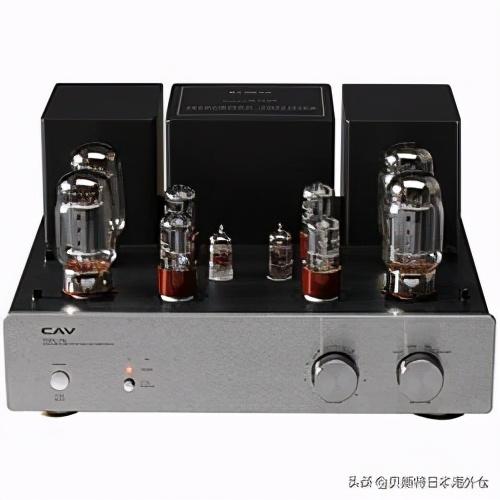

第9名：CAV JAPAN集成式真空管放大器T-88a

CAV JAPAN集成真空管放大器T-88a

143，314日元

三级放大推挽驱动变压器输出真空管KT-88×4，6SN7×4，12AX7B×2额定输出45W+ 45W （4Ω），45W + 45W （8Ω）频率特性15Hz-50kHz±1dB总谐波失真1.0％（1kHz），额定输出）信噪比94dB（A网络）输入端子（输入灵敏度，输入阻抗）PHONO（2mV，47kΩ）CD（300mV，100kΩ）AUX1（300mV，100kΩ）AUX2（300mV，100kΩ）输出端子扬声器输出4Ω端子，扬声器输出8Ω端子电源电压AC100V，50 / 60Hz 230W（用于功耗信号），250W（用于最大输出）外部尺寸（宽x高x厚）400mm x 215mm x 380mm（包括突起）重量27kg

该真空管放大器是由一位工程师创建的，他使用真空管设备并寻求先进的音乐性，对半导体电路和声音质量了如指掌。通过在产生低失真信号的同时驱动输出管，可以为平滑的音质增添力量感。它通过焊接组装到坚固的刚性铁制底盘上，该底盘支持电路设计和重型变压器，以实现最佳放置。此外，输出级KT-88是推荐的真空电子管放大器，它使用分选球，在中低范围内具有丰富的推出感。

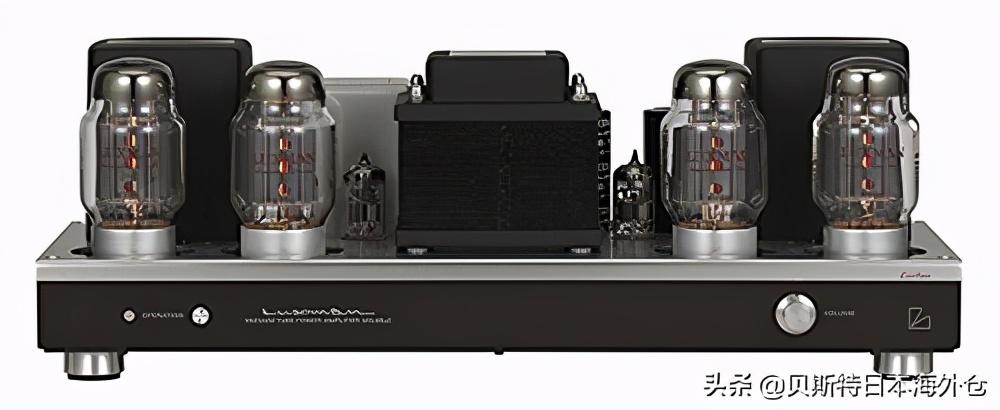

第八名：LUXMAN其他音频设备MQ-88uC

LUXMAN其他音频设备MQ-88uC

379，080日元

额定输出：25W + 25W输入灵敏度：890mV / 25W电路方法：驱动器/ Murad电路，输出/ 3极管连接真空管：ECC83S x 2，ECC82 x 2，KT88 x 4电源电压：AC100V（50 / 60Hz）功耗：150W / 140W重量：16.1kg

由于真空管放大器的电路配置简单，因此单个部件的质量会极大地影响声音质量。MQ-88uC使用大量Luxman原创的优质声音部件作为变压器和块状电容器，并且根据需要定制Nichicon的高压金属化聚丙烯薄膜电容器作为耦合电容器，使它们更加轻松自然。推荐使用的真空管放大器，音调优美。

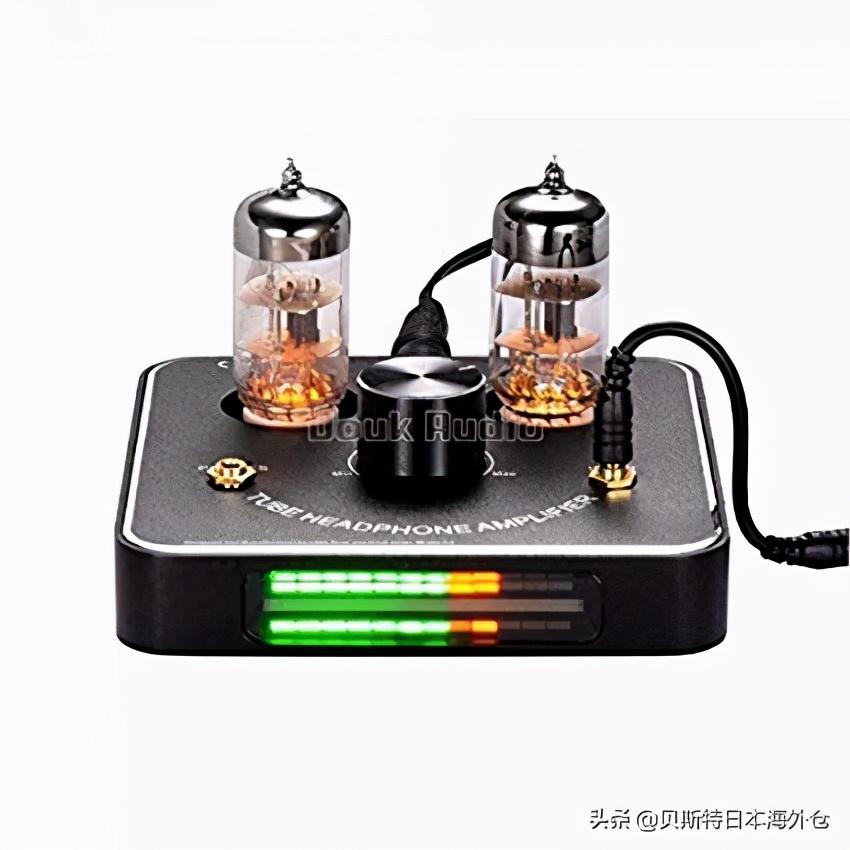

第七名：VU仪表黑色/金色Nobsound迷你高保真6C11真空管放大器立体声放大器

VU仪表黑色/金色Nobsound迷你高保真6C11真空管放大器立体声放大器

12，340日元

电子管：6C11 * 2输入：3.5mm金色插孔输入阻抗：20K欧姆输入灵敏度：800mV输出：3.5mm金色插孔输出阻抗：40-300欧姆输出电压：24Vp-p频率特性：30-30Khz（±1）分贝）输入AC电压：12至15V AC功耗：8W颜色：黑色，金色重量：0.6kg

由Douk Audio和Little Bear设计的超紧凑型真空电子管混合耳机放大器。它的电子管（6C11）和OP-AMP（TI NE5532）在发烧友中很受欢迎，他们可以为DIY增添很多乐趣，而且它们都是可以互换的。将LED VU表/音频频谱添加到您的创新设备中，欣赏轻音乐。P2可以驱动多达300欧姆的耳机（可以驱动MUSES02F OP放大器和600欧姆的耳机），清晰显示高音，中音和低音，其音频输出为推荐使用的电子管放大器要平稳，稳定，并具有出色的人声。

第六名：Douk Audio Mini 6C3 + FU17真空与阀真空管放大器

Douk Audio Mini 6C3 + FU17真空与阀真空管放大器

29,190日元

管：6C3×2，FU17×2（替换管：QQE03-12等）类型：单端A级木质底盘类型：Swietenia mahagoni（L.）雅克。音频输入：立体声L / R RCA音频输出：香蕉扬声器插孔输出功率：2.5W x 2输出阻抗：4Ω/8Ω输入阻抗：50KΩ频率响应：45HZ-20KHZ（-3dB）信噪比：80dB工作电压：100V-240V（通用）净重：约1.4千克（包装和2.4千克）尺寸：138毫米x 130毫米x 110毫米（宽x深x高）（包含突起）

手工制作的真空管放大器，使用优质木材制成。这是一件精巧的物品，您可以从设备和声音中感受到。加上谐音灯管，您既可以享受温暖柔和的声音，又可以在某处感到轻松自在。尺寸超小巧，适合您的手掌，它是一款具有复古感的时尚真空电子管放大器。

真空管放大器TOP5-1的推荐等级

第五名：6AQ5单真空电子管放大器套件TU-8150

6AQ5单真空电子管放大器套件TU-8150

42，800日元

使用的真空管6005Wx2，12AX7（ECC83）x1五极管连接时的额定输出2.9W + 2.9W三极管连接时1.6W + 1.6W额定输入410mV（INPUT-2）140mV（INPUT-1）残留噪声75μVrms（IHF- A）频率特性20至50,000Hz（-3dB）输出端子扬声器输出端子（4Ω至8Ω）绑定端子（可使用香蕉插头）耳机端子（8Ω至600Ω））6.3mm标准插孔（无冲突）输入端子INPUT- 1（正面）：3.5mm 3针微型插孔（优先输入）INPUT-2（背面）：RCA插孔电源电压AC100V 50 / 60Hz（玻璃形插座）功耗28W（无信号）机身尺寸W 210 x H 122.5 x D 252毫米（包括突起）体重约3.5千克（已完成，不包括电源线）

推荐的TU-8150真空管放大器套件使用6005W，这是一种高度可靠的6AQ5类型，即使它是MT管，也可以消耗比看起来更多的功率。使用这一单元，您可以享受真空管放大器的乐趣，例如更换输出管，切换输出管的工作模式以及更换运算放大器。6AQ5是7针MT管，但是众所周知，基于八进制的GT管和金属管6V6具有相同的特性。推荐使用真空管放大器，只需将其替换为附带的子板即可安装具有不同插座形状的6V6，并且可以享受真空管带来的声音差异。

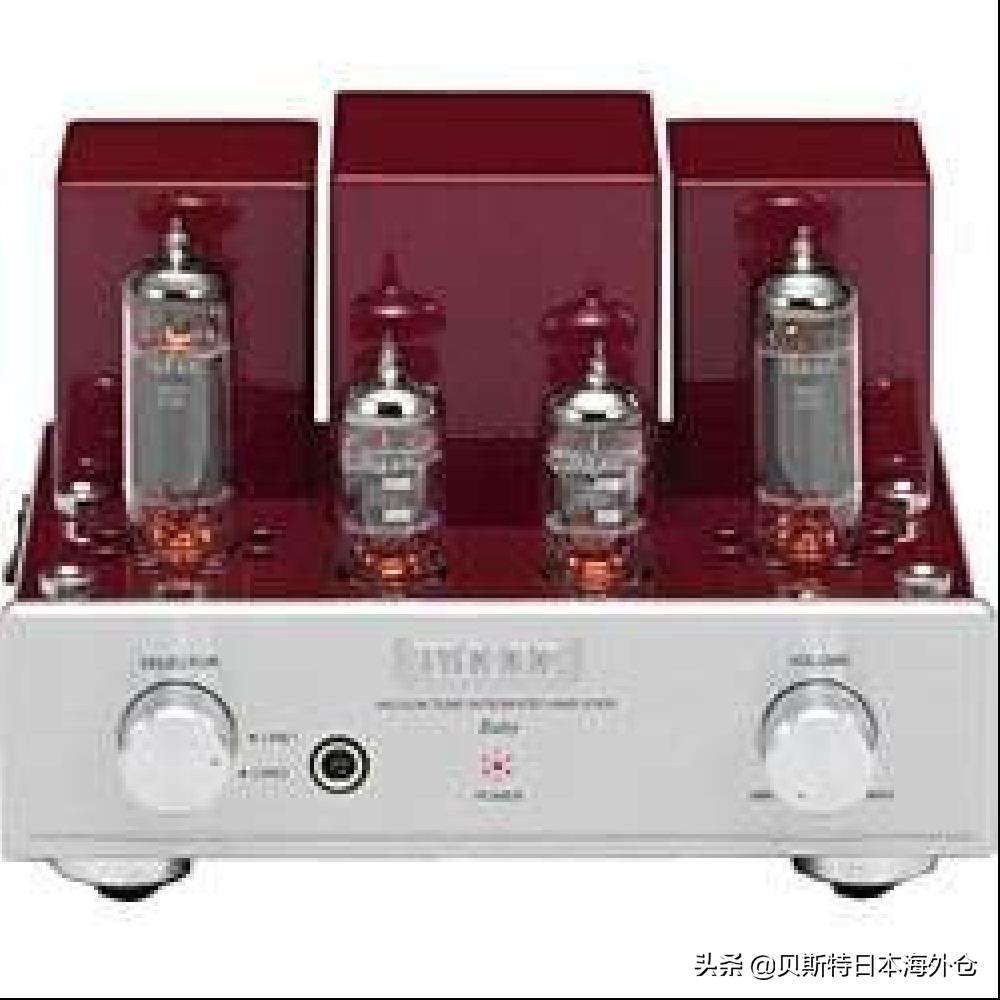

第四名：TRIODE集成放大器Ruby

TRIODE集成放大器Ruby

73，872日元

电路类型：6BQ5单集成放大器使用的真空管：6BQ5 / 2、12AX7 / 2耳机电路：真空管额定输出：3W + 3W（8Ω）频率特性：30Hz-40kHz（±2dB）S N比：88dB输入灵敏度：800mV / 100kΩ输入端子：RCA2系统扬声器输出端子：4-8Ω功耗：无信号时为40W，最大输出时为80W尺寸：宽188 x厚175 x高130mm重量：4.7kg

Ruby不仅是针对男性的音频概念，它是男女都推荐使用的真空电子管放大器，其设计具有小巧时尚的设计感。它实现了现代治疗的新音乐风格，您可以在私人房间或卧室的角落欣赏美妙的音乐。这款Ruby是一款小型但非常划算的纯A类3W + 3W放大器。当然，耳机电路也从6BQ5真空管输出，而不是从IC输出，耳机端子配备6.3mm型号，并且具有足够的音乐质量。推荐使用的真空电子管放大器，其时尚的小型真空电子管放大器可为您带来极致的享受音乐的奢华。

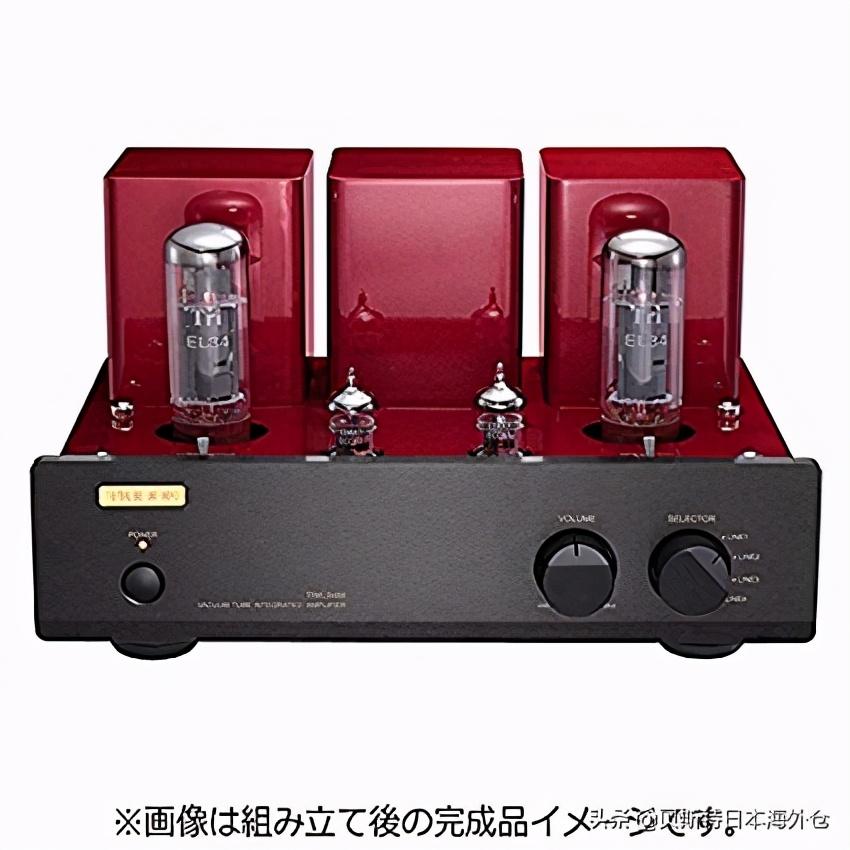

第三名：Triode真空管放大器/组装套件Triode TRK-3488

三极管真空管放大器/组装套件Triode TRK-3488

92，340日圆

电路类型：使用的单个A类真空管：EL34 x 2，12AX7 x 2可更换的真空管：KT88 x 2偏置方法：自偏置额定输出：6W + 6W（EL34），7W + 7W（KT88）尺寸：宽度310 x深度280 ×高度190mm重量：12kg配件：真空管盖，电源线，备用保险丝所需工具：抹子抹子，无线电钳，钳子，螺丝刀等。

这是纪念三极管成立15周年的模型，回归了制作的乐趣，这是三极管的基本理念。您可以通过A类放大享受“ EL-34”和“ KT-88”声音，并且由于采用了自偏置方法，无需调整即可通过单个开关享受两种真空管的声音。它是一种流行的真空管放大器套件，可让您感受到不同于晶体管放大器的温暖模拟感，以及您自己制作时的成就感。

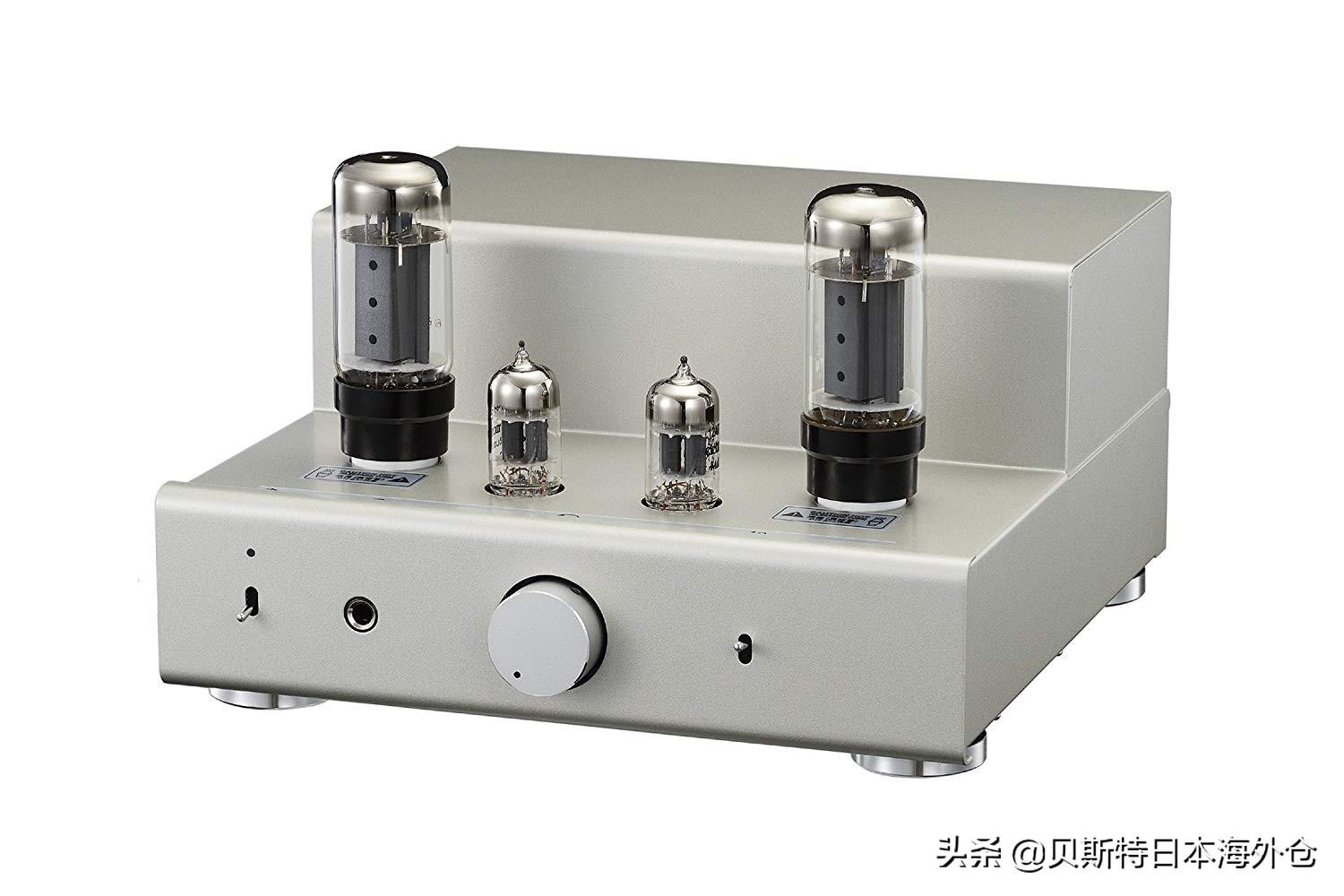

第二名：Elekit 6L6GC单真空电子管放大器套件TU-8200

Elekit 6L6GC单真空电子管放大器套件TU-8200

49,800日元

・电源电压：AC100V 50 / 60Hz（IEC标准3P入口类型）　　 *组装时可通过焊接更改为115V / 200V / 230V规格・功耗：60W（使用6L6GC时），85W（更换KT88时）・机身尺寸：W252×H156×D285mm（安装附带的真空管时，包括突起）・机身重量：约6.6kg（电源线除外）

Elekit 6L6GC单真空电子管放大器套件TU-8200是单操作功率放大器套件，它使用具有强大自然音质的输出管6L6GC。输出管可以用类似的管替换，并为插入的输出管自动设置最佳偏置。另外，输出管的操作模式可以轻松切换，规格使您可以充分享受此装置带来的真空管放大器的乐趣。另外，通常，为了充分利用已安装的真空管的容量，有必要每次都调整每个真空管的偏压，但是对于TU-8200，对于已安装的真空管的最佳偏压状态。配备了自动调整为“主动自动偏置调整功能”的新功能，您可以轻松，轻松地体验到发扬真空管全部潜能的声音。

第一名：真空管高分辨率放大器SFD225HRHB

真空管高分辨率放大器SFD225HRHB

32，940日元

尺寸和质量：W190mmXH100mmXD120mm重量1.2kg （包括附件）规格：扬声器输出：25WX2，8Ω，真空管三极管6N3（5670）阻抗：100KΩ声音范围：20Hz-40KHz信噪比：90dB输入：RCA模拟L / R蓝牙高分辨率兼容USB-DAC输出：镀金香蕉插头4PcsRCA预输出L / R

真空管高分辨率放大器SFD225HRHB是与蓝牙兼容的放大器，可让您享受高分辨率。这是一种高性能的高分辨率放大器，任何人都可以轻松享受只有使用真空管才能感受到的声音柔和。与香港高端真空管音频制造商Dared和音迷合作，实现了日本第一台着陆真空管高分辨率放大器。对于支持蓝牙的高分辨率真空电子管放大器和耳机放大器，推荐使用一体机。除了真空管特有的柔和音质外，银铝压铸件的优美质感使其在室内尤为突出。当以高音收听时，清晰的声音很明显，功率足够，建议将此真空管放大器的体积紧凑。

我们介绍了如何选择真空管放大器和推荐的前20名排名。真空管放大器在发烧友中非常受欢迎。不仅限于发烧友，何不尝试可以让您享受柔和独特声音的真空管放大器。

1939年“飓风”收音机，单电子管和双电子管组成无线电接收机套件

1939年的“飓风”单电子管和双电子管业余无线电接收机套件

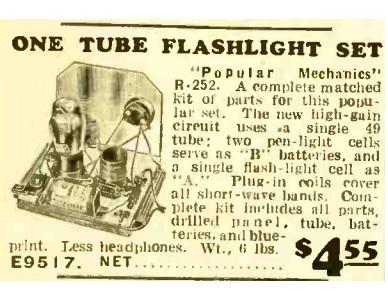

一管单电子管收音机套件

70多年前，1939年的联合无线电目录载有这两个套件。“单电子管手电筒套装”以4.45美 元的价格售出，其中包括耳机以外的所有产品（电子管，电池和线圈），这些产品的起始价格为66美分。 “飓风接收机”以3.85美元 的价格售出，但除耳机外，还需要6J7和6F6电子管，每支售价77美分。

两套都在6V上运行。单管“手电筒”设置调谐短波，18至200米，带有四个插入式线圈。

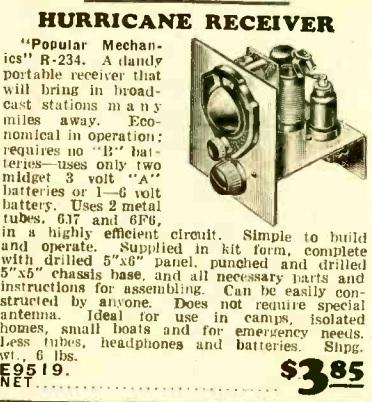

飓风接收器
