SolidWorks绘制的凸轮，样条曲线如何调整是关键，适合新手朋友
今天给大家分享一个凸轮的画法。这里分享不是设计方法，而是拿来图纸以后我们如何去绘制这个凸轮。大家可以看一下下面的图纸。
凸轮图纸
这个凸轮并不难画，主要是对样条曲线的控制。 定位点图纸都给出来了，如何将这些定位点用曲线链接在一起是一个难点。 其他的就不在话下了。 很简单。
凸轮渲染图
下面就给大家分享下绘制过程
一， 绘制定位草图

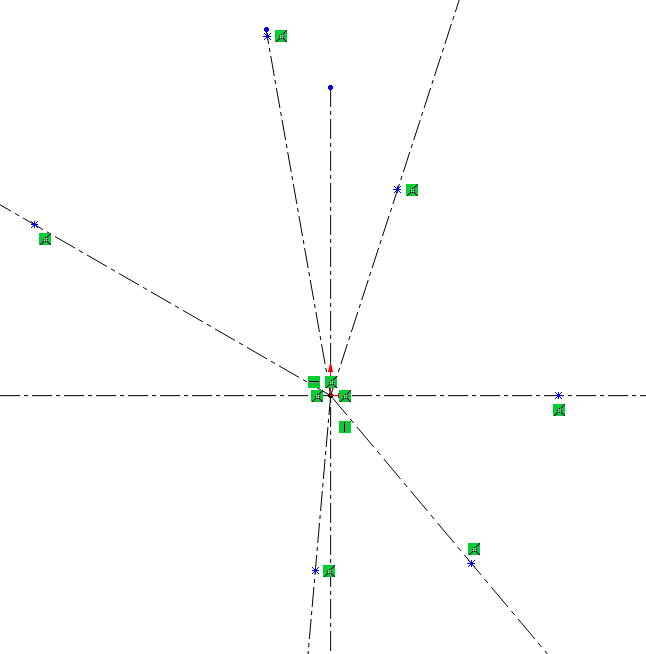

SolidWorks绘制模型，肯定要先绘制草图。 草图是用来定位基本尺寸的。 根据上面的图纸，草图很容易绘制出来， 先确定6个点的位置，如下图
定位点位置
点的位置确定好以后， 就要用样条曲线将这几个点依次连接起来了， 如下面的动图
样条曲线链接

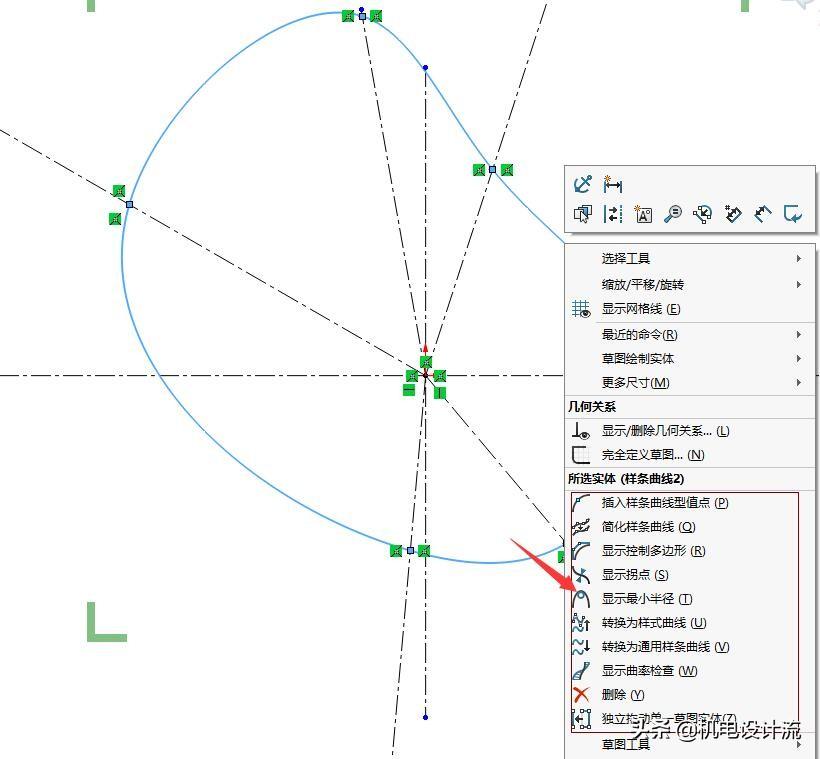

把6个点连接后，是不是有点尴尬了。这个形状有点不一样啊。 所以我们要进行调整。关于样条曲线的调整， 我们还是要多加几个控制点的。下图中，箭头指示的地方就是用来编辑曲线的。
选择插入样条曲线型值点，在样条曲线上点几个控制点。

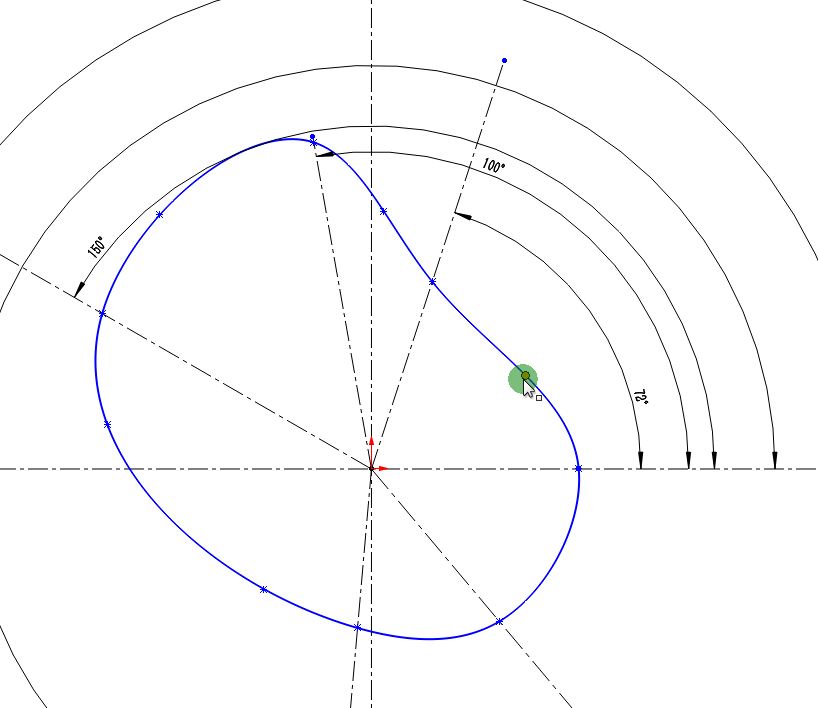

拖动控制点，调整形状，这个形状尽量拖拽的圆滑一些，因为没有具体的尺寸和要求，就看手底下的功夫了。
由于起始点是要和水平线相切的，在图形中，这个水平线就是一条垂直线。 因此需要做一条辅助线来做这个相切
样条曲线与辅助线相切
这样，样条曲线就调整好了。跟原图对比，仔细调整。 其实形状。是不是感觉这样做太随意了？那也是没有办法啊，因为它给的尺寸就这这么给的。 没标注变径，也就是说不是由圆弧组成的。 其实像这样的凸轮，给出的几个点应该就是凸轮的工作位置。 其他的位置不是很重要，所以就很随意。 我是这么理解的。要不怎么解释这么随意的操作呢？
二、凸轮的外形绘制好了以后，就开始绘制其他的特征了。

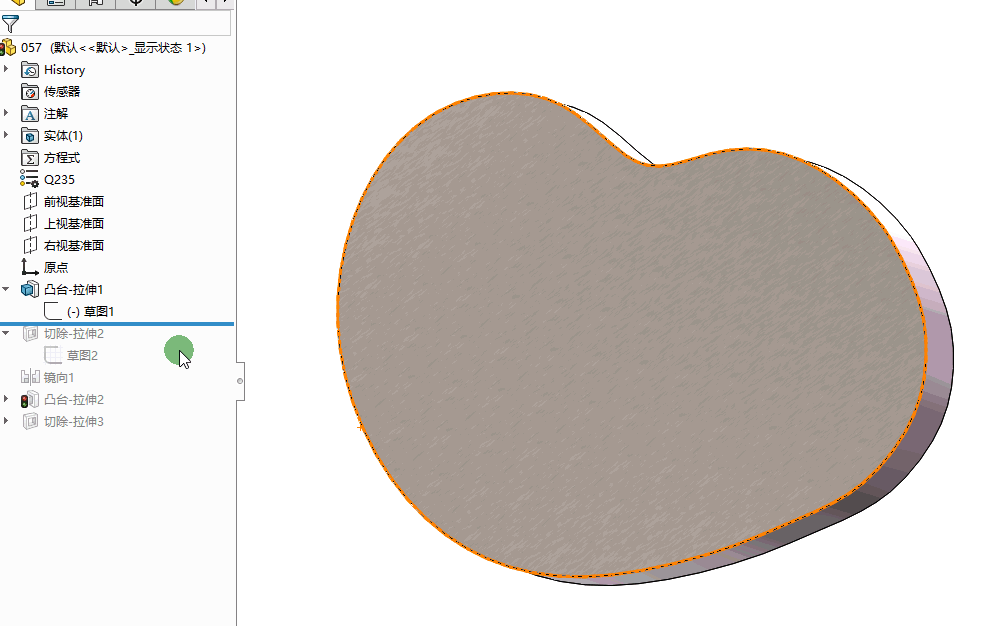

首先用等距实体命令，创建一个等距曲线，然后进行切除。
三，创建其他特征，其他特征很好创建了
四、关于凸轮的设计，可以用SolidWorks Motion仿真来设计。根据机构的运动位置，来绘制出凸轮的曲线。
Motion仿真凸轮曲线
这样设计出来的曲线还是比较靠谱的。 但是问题就是在标注上， 除非用3D打印或数控机床直接出零件，否者就需要形成工程图。那么工程图如何标注就是个问题。 通过对上面凸轮的图纸，也许你能找到一些依据。 可以标注几个重要的位置， 也就是工作位。其他的位置用样条曲线过度就好了。
今天这个案例就跟大家分享到这里。 对SolidWorks感性兴趣的朋友可以给个关注。 每天分享一些SolidWorks内容，也可以加入我的圈子。 随时沟通。
用SolidWorks画的3D凸轮，样条曲线调整很关键。动图显示如何调整
今天给大家分享一个凸轮的画法。这里分享不是设计方法，而是拿来图纸以后我们如何去绘制这个凸轮。大家可以看一下下面的图纸。

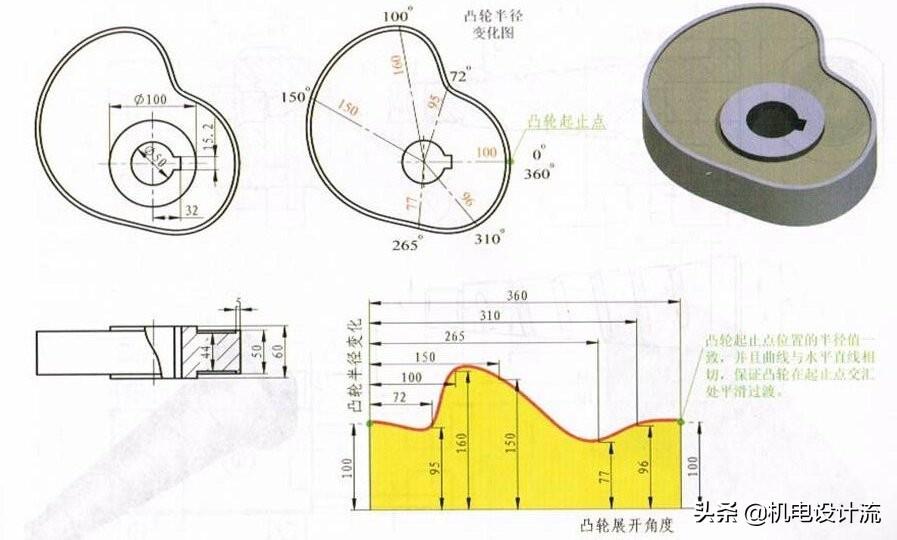

凸轮图纸
这个凸轮并不难画，主要是对样条曲线的控制。 定位点图纸都给出来了，如何将这些定位点用曲线链接在一起是一个难点。 其他的就不在话下了。 很简单。

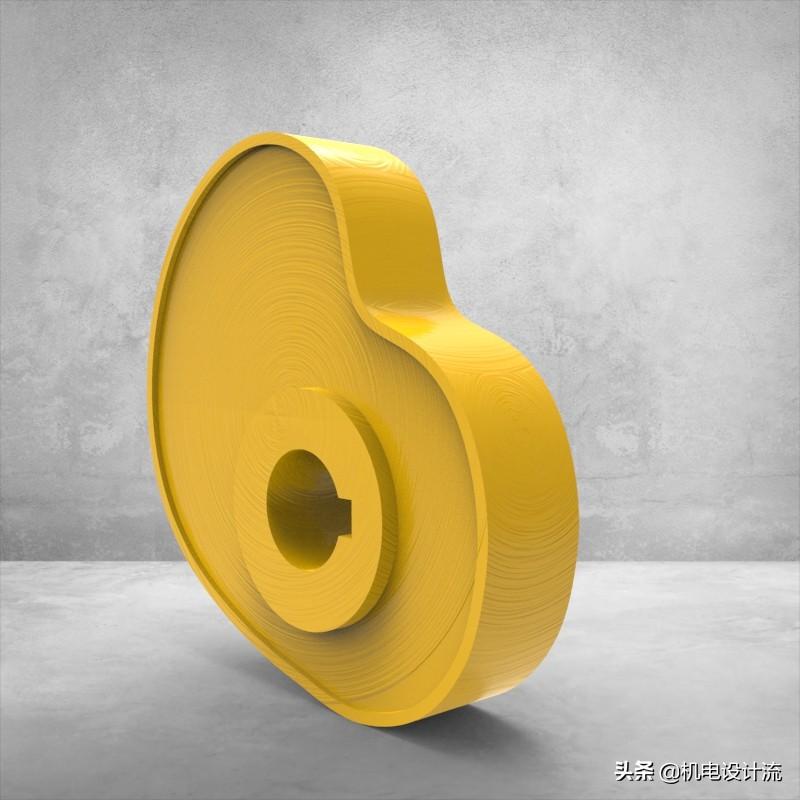

凸轮渲染图
下面就给大家分享下绘制过程
一， 绘制定位草图
SolidWorks绘制模型，肯定要先绘制草图。 草图是用来定位基本尺寸的。 根据上面的图纸，草图很容易绘制出来， 先确定6个点的位置，如下图

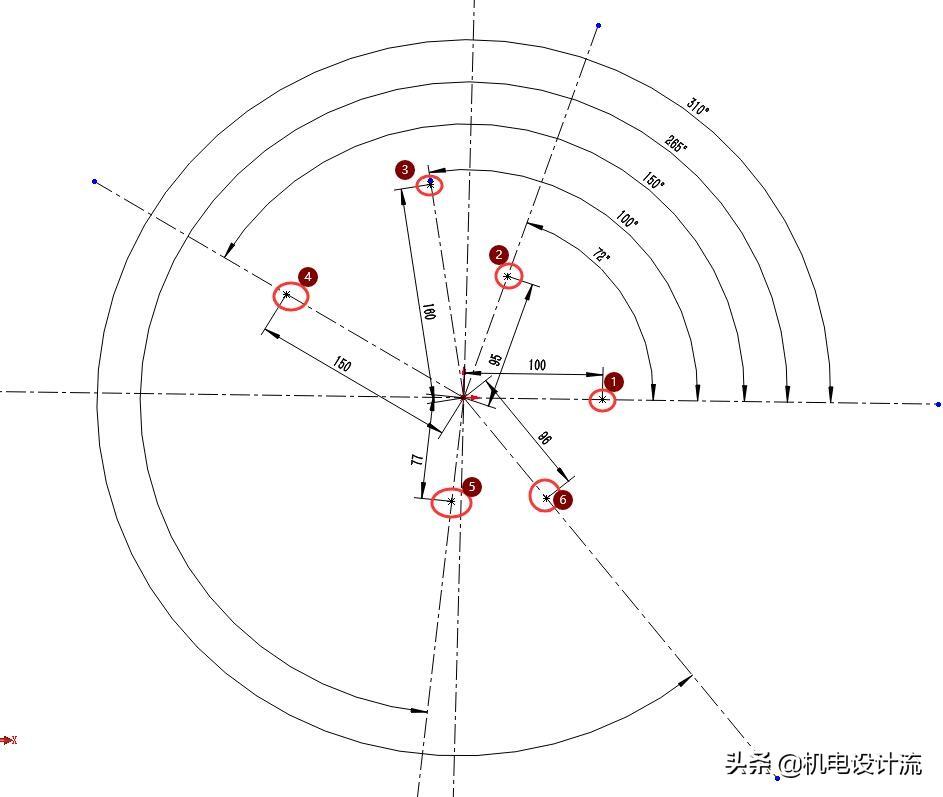

定位点位置
点的位置确定好以后， 就要用样条曲线将这几个点依次连接起来了， 如下面的动图
样条曲线链接

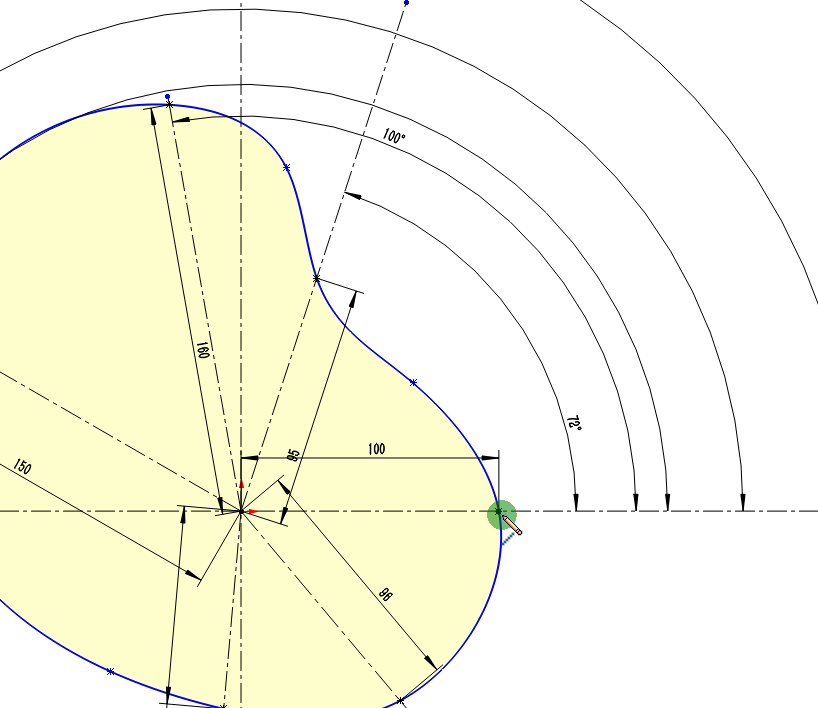

把6个点连接后，是不是有点尴尬了。这个形状有点不一样啊。 所以我们要进行调整。关于样条曲线的调整， 我们还是要多加几个控制点的。下图中，箭头指示的地方就是用来编辑曲线的。
选择插入样条曲线型值点，在样条曲线上点几个控制点。
拖动控制点，调整形状，这个形状尽量拖拽的圆滑一些，因为没有具体的尺寸和要求，就看手底下的功夫了。
由于起始点是要和水平线相切的，在图形中，这个水平线就是一条垂直线。 因此需要做一条辅助线来做这个相切

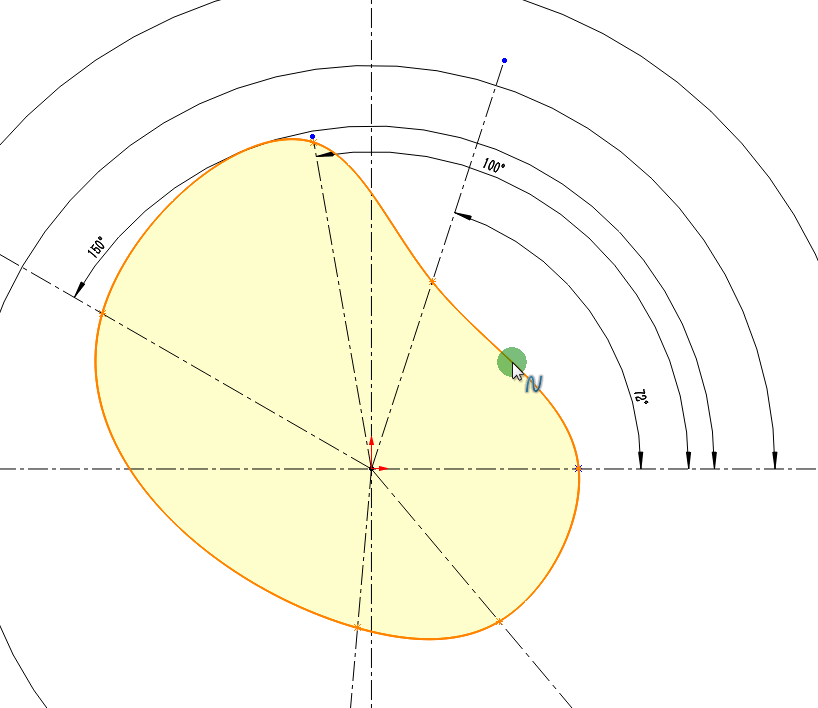

样条曲线与辅助线相切
这样，样条曲线就调整好了。跟原图对比，仔细调整。 其实形状。是不是感觉这样做太随意了？那也是没有办法啊，因为它给的尺寸就这这么给的。 没标注变径，也就是说不是由圆弧组成的。 其实像这样的凸轮，给出的几个点应该就是凸轮的工作位置。 其他的位置不是很重要，所以就很随意。 我是这么理解的。要不怎么解释这么随意的操作呢？
二、凸轮的外形绘制好了以后，就开始绘制其他的特征了。

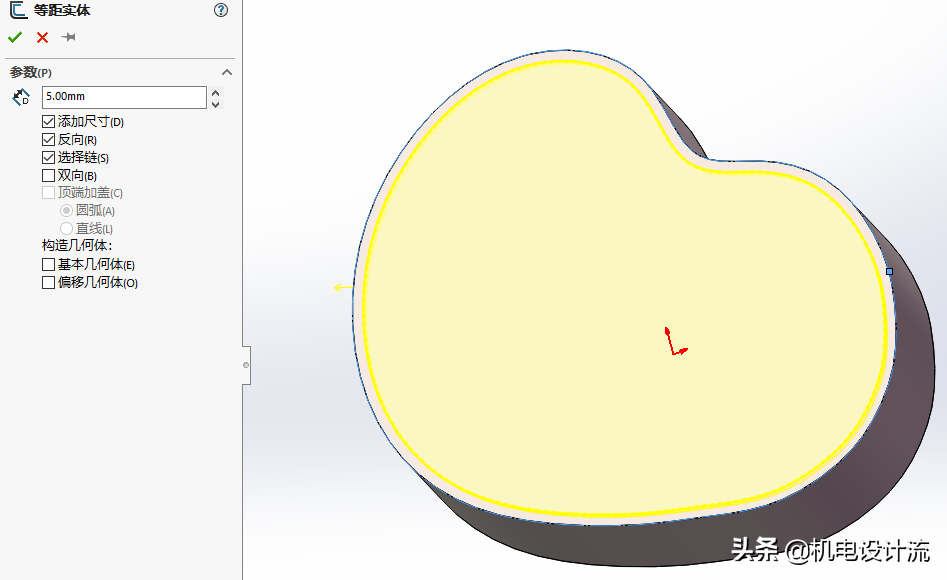

首先用等距实体命令，创建一个等距曲线，然后进行切除。
三，创建其他特征，其他特征很好创建了
四、关于凸轮的设计，可以用SolidWorks Motion仿真来设计。根据机构的运动位置，来绘制出凸轮的曲线。

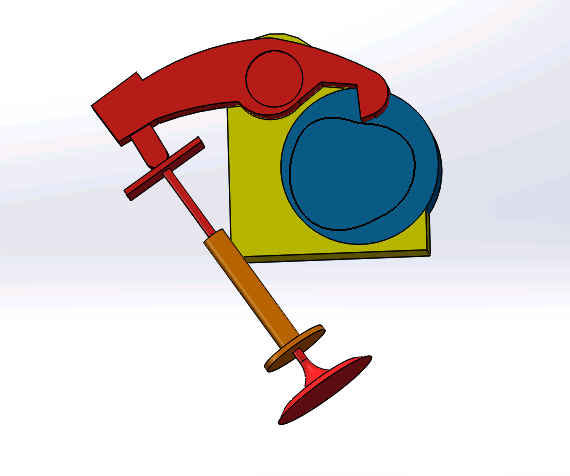

Motion仿真凸轮曲线
这样设计出来的曲线还是比较靠谱的。 但是问题就是在标注上， 除非用3D打印或数控机床直接出零件，否者就需要形成工程图。那么工程图如何标注就是个问题。 通过对上面凸轮的图纸，也许你能找到一些依据。 可以标注几个重要的位置， 也就是工作位。其他的位置用样条曲线过度就好了。
今天这个案例就跟大家分享到这里。 对SolidWorks感性兴趣的朋友可以给个关注。 每天分享一些SolidWorks内容，也可以加入我的圈子。 随时沟通。
