电子齿轮与电子凸轮的原理与应用
电子齿轮与电子凸轮:工业自动化中的精密运动控制
在工业自动化领域,运动控制技术是实现高效、精确生产的关键。其中,电子齿轮和电子凸轮作为重要的运动控制元件,以其独特的原理和广泛的应用,成为现代工业自动化系统中不可或缺的一部分。
电子齿轮的原理与应用
电子齿轮,顾名思义,是一种通过电子方式模拟机械齿轮功能的装置。它不需要物理的齿轮接触,而是通过软件设置来实现两个轴之间的精确传动比。这一功能在数控机床等需要精确位置控制的设备中尤为重要。
电子齿轮的工作原理基于脉冲计数和比例控制。数控系统发出进给指令脉冲,电子齿轮通过检测这些脉冲并根据预设的传动比进行转换,从而控制伺服电机的精确定位。通过这种方式,电子齿轮能够在不改变机械传动链的情况下,实现不同的控制精度。其优点在于灵活性和可调整性,可以根据实际需求随时更改传动比,满足多样化的生产需求。
电子凸轮的原理与应用
电子凸轮,则是一种利用软件模拟机械凸轮运动轨迹的装置。它利用构造的凸轮曲线来模拟机械凸轮与主轴之间的相对运动,从而实现对伺服电机或步进电机的精确控制。
电子凸轮的工作原理基于凸轮曲线的数字化和程序化。用户通过构造凸轮曲线,将机械凸轮的运动轨迹转化为数字指令,这些指令被输入到电子凸轮控制器中。控制器根据指令控制伺服电机或步进电机的运动,使其按照预定的轨迹进行运动。这种方式不仅提高了控制的精度和灵活性,还大大简化了机械结构,降低了维护成本。
在机械加工、自动化生产线等领域,电子凸轮的应用尤为广泛。它可以代替笨重的机械凸轮,实现更精确、更灵活的运动控制。同时,电子凸轮还具备远程控制和实时监控等功能,使得生产过程更加智能化和高效化。
结语
电子齿轮和电子凸轮作为工业自动化中的精密运动控制元件,以其独特的原理和广泛的应用,为现代工业生产提供了强有力的支持。随着技术的不断进步和应用领域的不断拓展,电子齿轮和电子凸轮将在工业自动化中发挥更加重要的作用,推动工业向智能化、高效化方向迈进。
案例|维控PLC电子凸轮功能在海绵追切设备上的应用
一、简介
海绵追切设备用于生产线切割部分,根据订单要求长度进行定长切割。设备要求切割速度随生产线速度变化而变化,追剪最高速度30M/min。切割长度可以在运行中更改不用停止再启动。设备有两台切割锯可以任意停用启用。

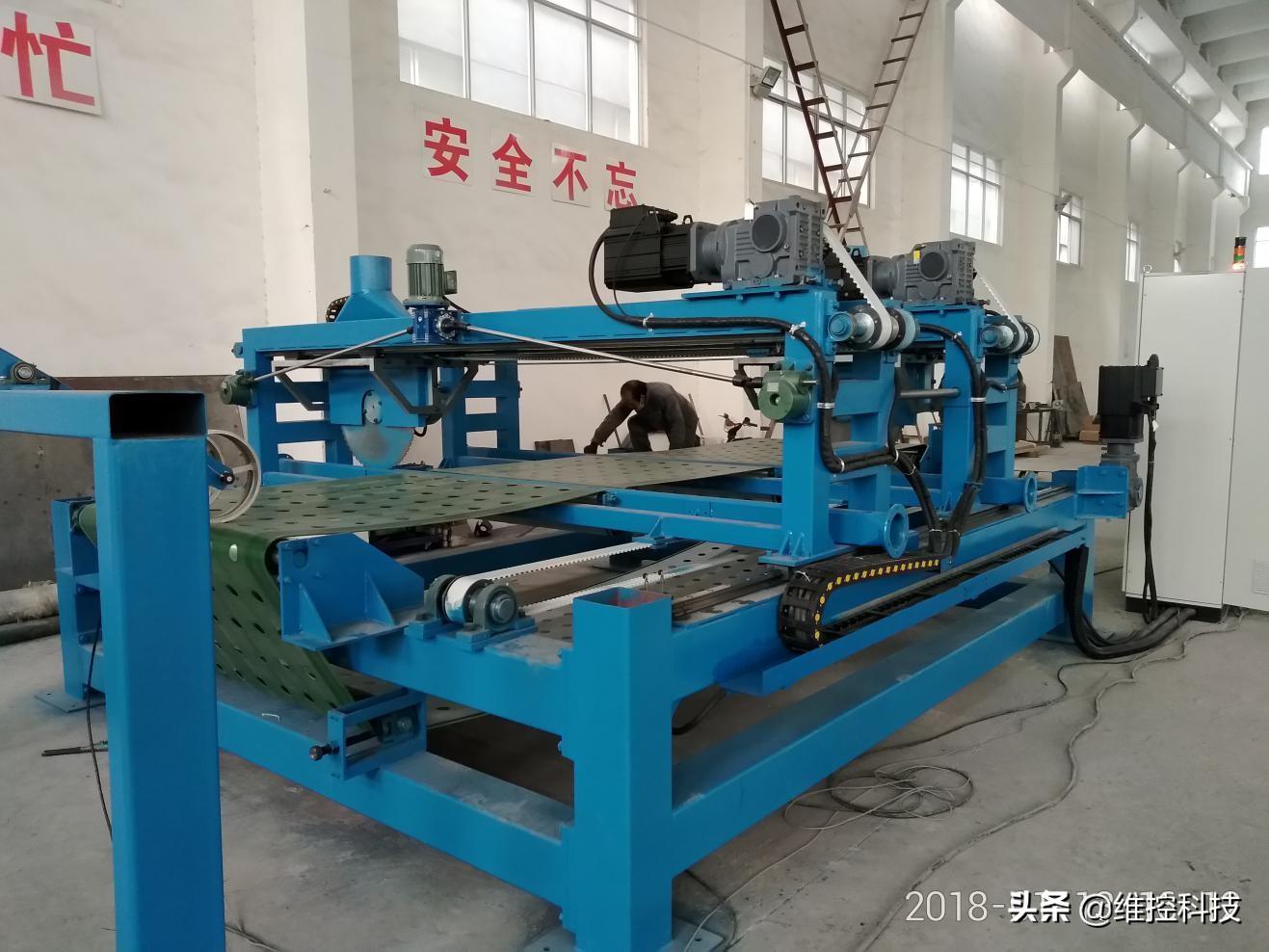

二、方案 该控制系统主要采用维控人机界面LEVI-102L,PLC主机采用LX3VE-3624MT4H,外加客户提供5000P/R编码器、11KW伺服三个(1个用于跟踪皮带,两个用于带动切割锯)和变频器两个(用于带锯片正反转)。电子凸轮运行方式采用周期性电子凸轮,使用动态生成表格功能进行不停机改变长度。三、程序简要介绍 设备图片:

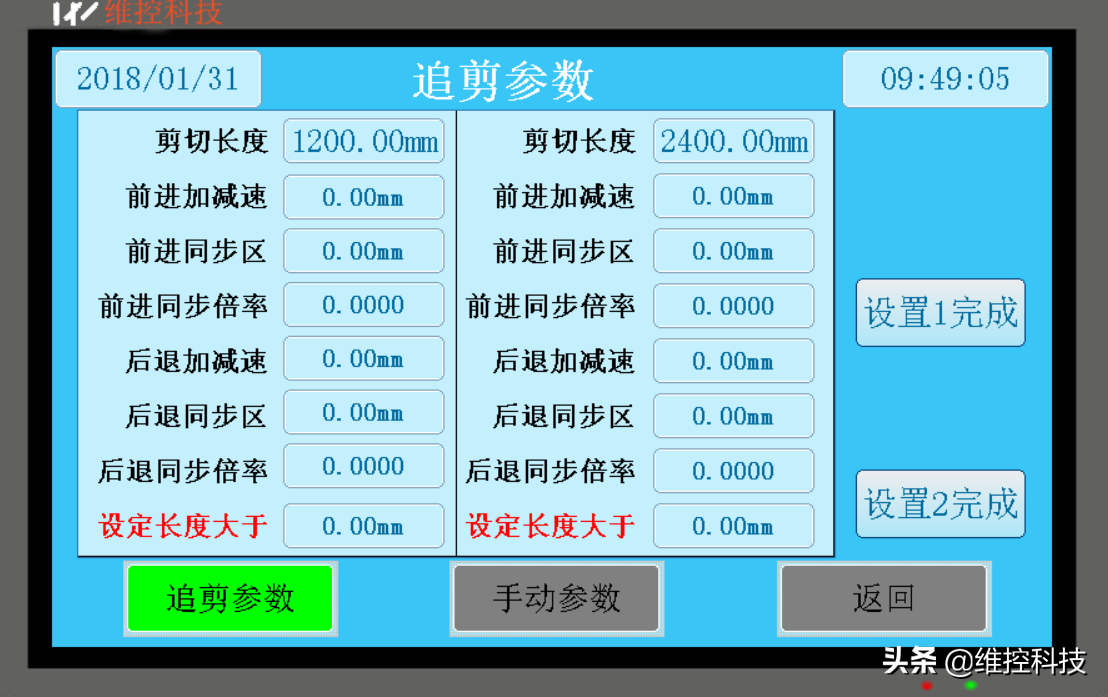

部分画面:此画面为用于切换的两个长度需要提前配置好,在非运行状态的长度可以修改加减速、同步区。

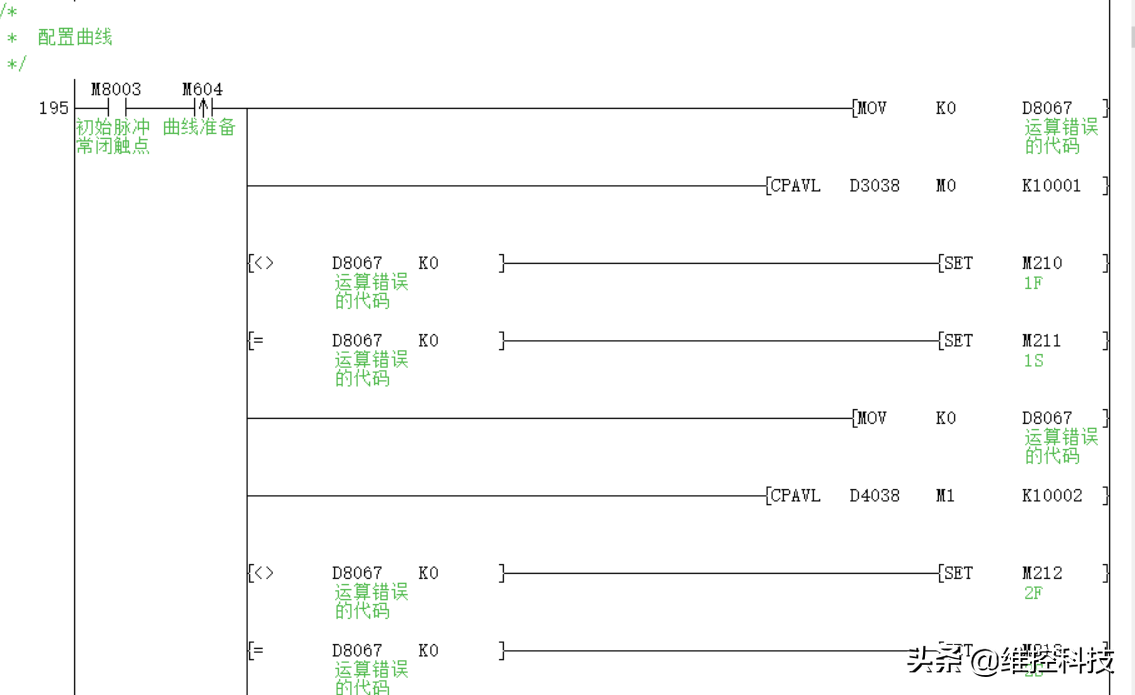

PLC部分程序:配置曲线:用于电子凸轮运行前提前确定曲线1、2位置。
长度选择:用于运行中切换长度,曲线生成失败将不切换长度。
长度1段:

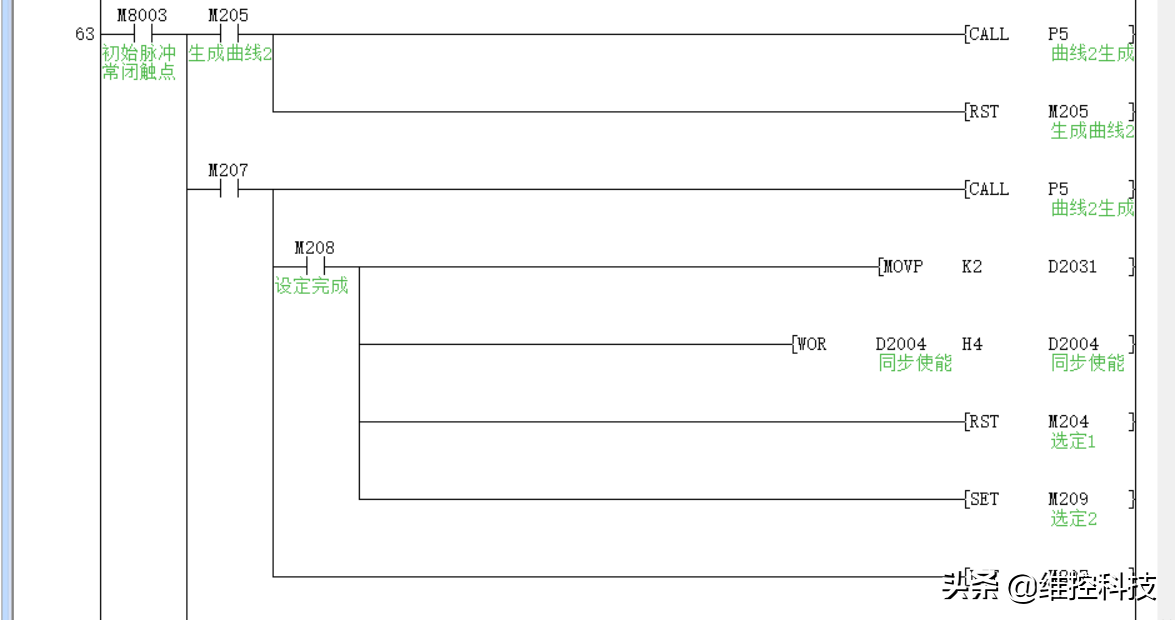

长度2段:

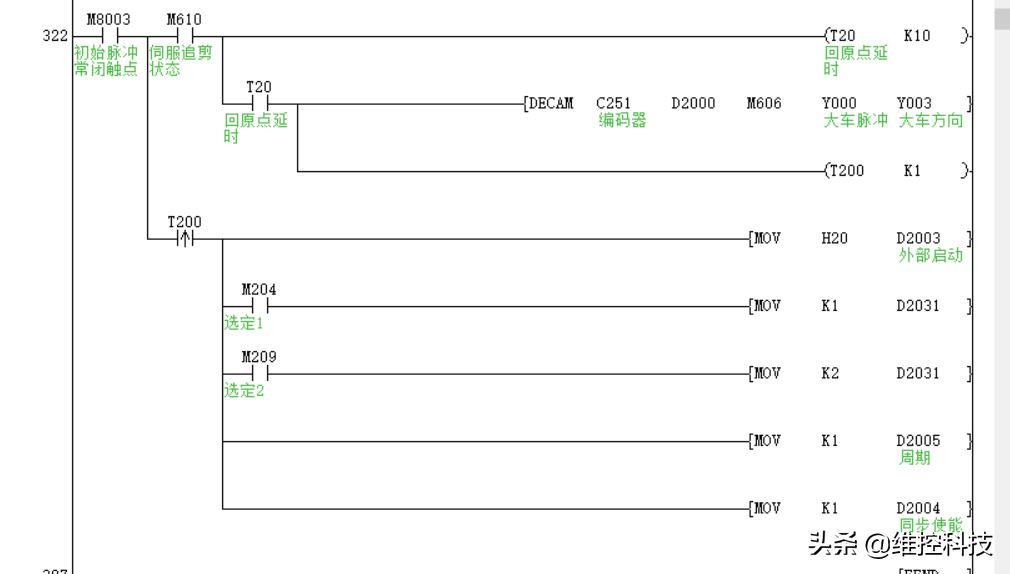

电子凸轮配置、运行部分
三、工程总结 1、该系统可以动态切换长度防止了切换过程中物料的浪费。2、该系统开放性比较好,可以根据客户不同裁切长度、不同的速度客户自己配置参数。3、由于机架原因本系统需要电子凸轮的加减速平滑,否则产生机架晃动。
