PLC如何接电子手轮

PLC如何接电子手轮，这在实际的操作中会经常用到，在这里给大家做一个简单的说明。

一般情况，为了实现电子手轮对电机等进行精准控制，如伺服电机，步进电机等，直接用电子手轮也就是说用电子脉冲发生器是不能对这些设施进行控制的，必须通过中间的信号转换媒介来完成，常用有的PLC控制系统，或脉冲伺服驱动器等，对于用PLC系统的，一般情况要看电子手轮与什么样的PLC系统连接，因为有些PLC的定位模块有专门的脉冲发生器输入口，也就是我们所说的即插即用设备，但有的PLC是没有这个输入口的，没有该怎样处理呢？只有进行PLC编程来完成，可以直接用输入控制输出。一定要注意一点的是电子手轮脉冲的最高频率和PLC的扫描时间。

我们知道，手轮脉冲发生器本身就是一个编码器，可以直接给脉冲伺服驱动器控制伺服电机定位，这里所讨论的就是，由电子手轮将脉冲信号传递给PLC控制系统，再由PLC进行处理后，发出需求的指令。

也可以用高速计数器进行电子手轮的控制，也就是用高速计数器计量手轮的脉冲数。高速计数器是指能计算比普通扫描频率更快的脉冲信号，它的工作原理与普通计数器类似，只是计数通道的响应时间更短，一般以KHZ的频率来计数，比如精度是20KHZ等。高速计数器的当前值是一个双字长（32位）的整数，且为只读。比如，在S7-200 PLC控制系统中，就常以HCO等来表示和计算（版权声明，以上文章来自淘宝商家永诚数控器材文案中心，转载请注明出处。

FX3U PLC通过手摇轮，如何手动控制步进电机

一、动作描述：

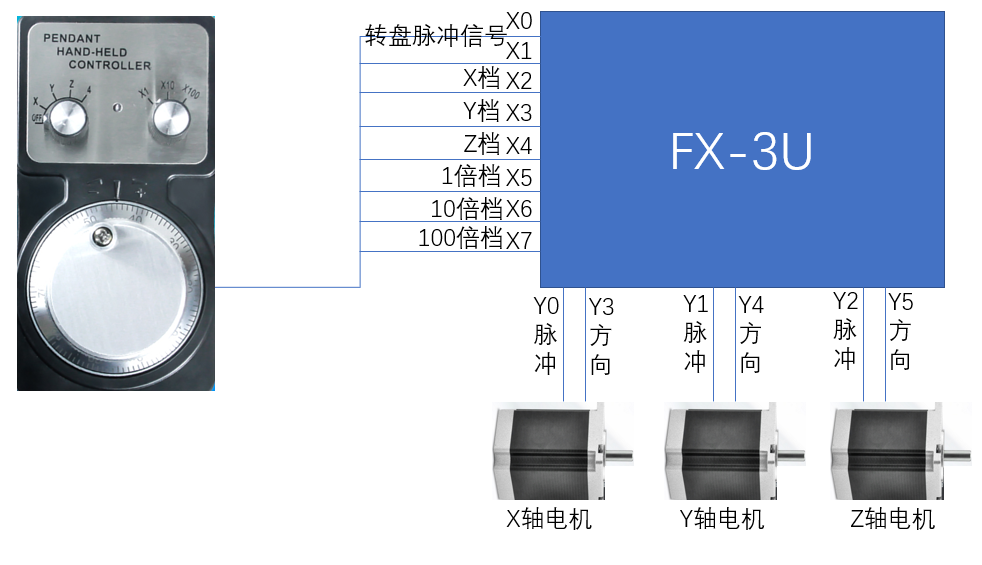

系统的框架如下图

一台3U的plc，控制了3台步进电机，分别控制了X、Y、Z这3个轴，PLC接了一个手摇轮，可以手动控制这3个轴，手摇轮的第一个旋钮可以选择控制不同的轴，第二个悬念可以选择速度的倍率，然后通过转盘控制电机正反运转。

二、硬件设备：

1．三菱PLC ：FX3U-16MT-ES-A

2．42步进电机套装：3台

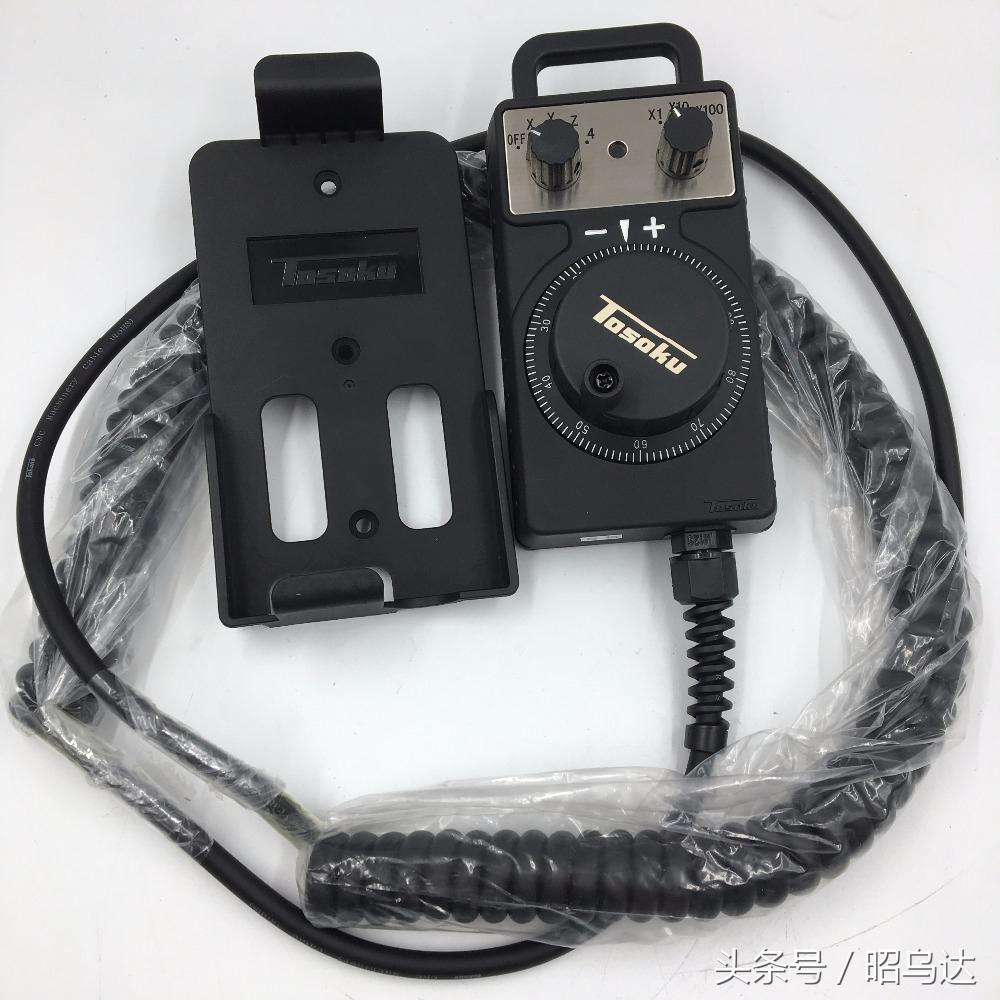

3．数控机床电子手轮

三、软件：

所需软件版本：GX Works2（1.576A版本）

四、I/O分配：

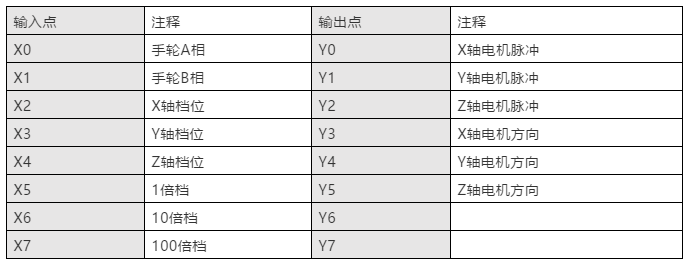

五、程序编写及思路：

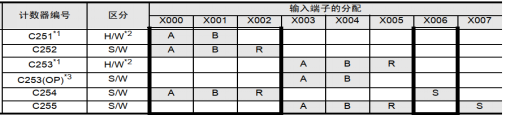

（1）根据3U高速计数器的表格，可以找到X0和X1对应的高速计数器对应的高速计数器是C251。

我们只需要把手轮上转盘的两个信号点，接入X0和X1就可以，用以下的程序就能纪录手轮发出的脉冲信号个数

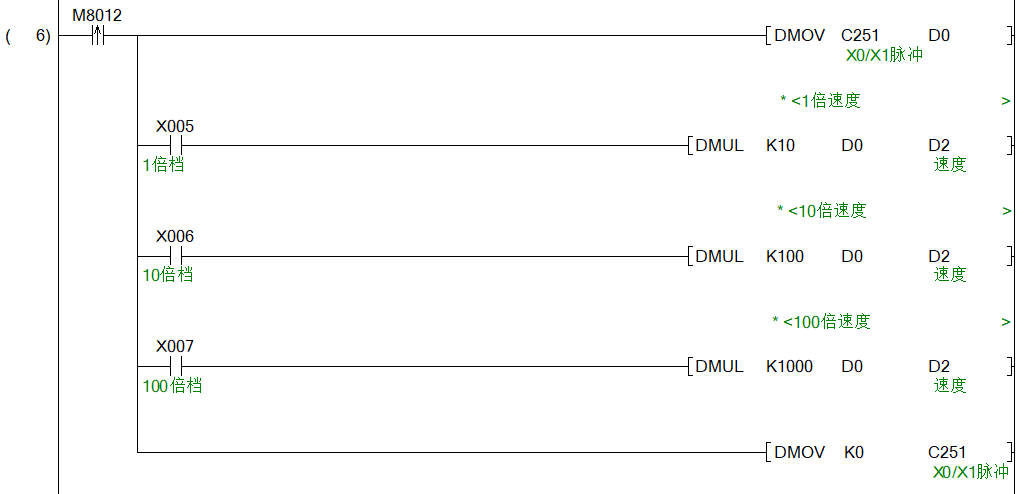

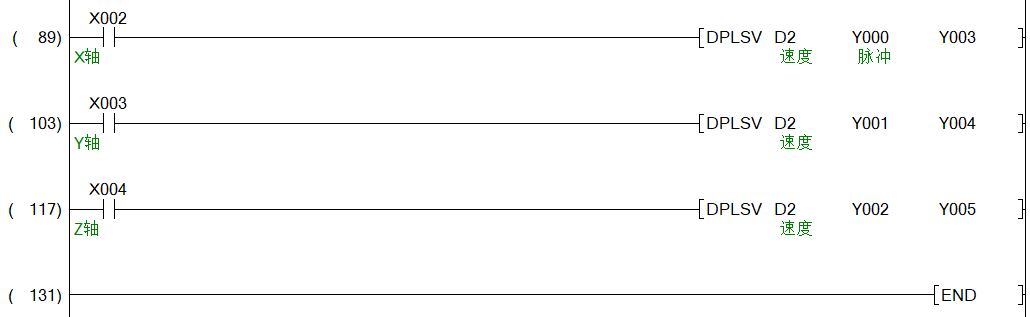

（2）通过M8012的上升沿信号用DMOV指令把脉冲数读取到D0里面，每隔100ms读取1次，1倍档时我们乘以10倍放到D2寄存器里面，就是相当于算出了1秒里面能够发送的脉冲数，1s发送的脉冲数就是的频率，后面控制的程序就用这个D2的数据去控制，10倍档就控制乘以100，100倍档就乘以1000，最后面清空下这个高速计数器。这样每隔100ms就刷新一般数据（这里我的手轮一圈的脉冲数和步进电机转一圈需要的脉冲数是一致的，假如不同，那你需要根他们的比值去做一个乘法或者除法的运算），另外，3U的plc没有手轮控制的功能，我们程序没办法做到绝对的同步，动作存在误差。
