Protel编辑元器件属性

今天介绍编辑元器件属性的方法。

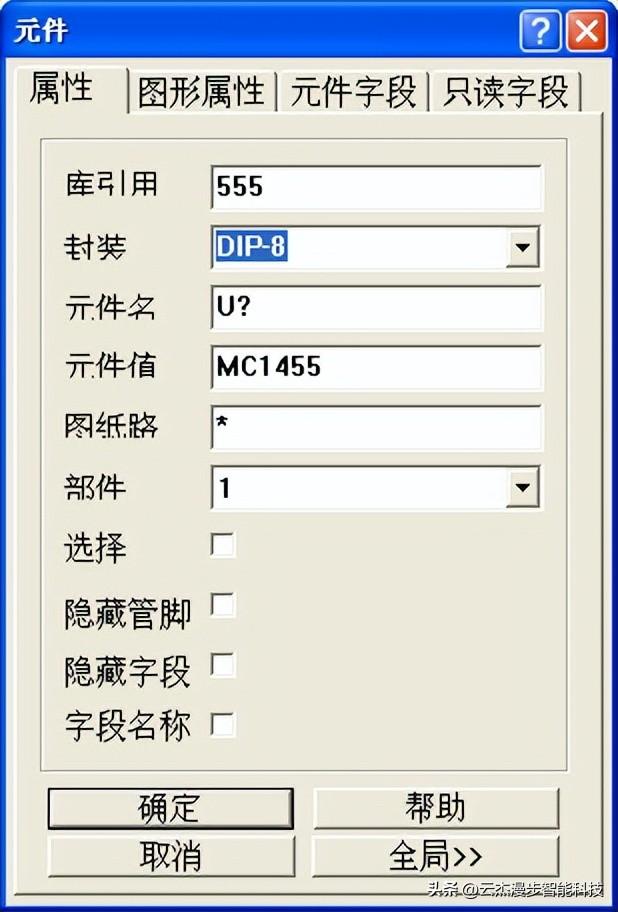

原理图中的每一个元器件都具有特定的属性，在这些属性中，某些属性是在元器件库编辑中进行定义的，某些属性却只能在绘图编辑时进行定义。除此之外，每个元器件的组件也具有自己的属性。譬如元器件“MC1455”除了图形之外，它还有两个文字组件“U？”和“MC1455”。因此在对元器件“MC1455”的属性进行编辑时，可以对它本身的属性(所有的属性，包括组件属性)进行编辑，也可单独对它的组件文本“U?”的属性进行编辑。换言之。对元器件属性的编辑，既可以对元器件进行整体属性的编辑，也可对它的某个组件进行单独编辑，如图所示的【元件】对话框。

在进行放置元器件的过程中，当元器件附着在光标上时，按下Tab键，就可进入【元件】对话框；当元器件已经放置在图纸上，可通过在菜单上选择【编辑】|【修改】命令，光标变成十字形，把光标移动到需要编辑的元器件上，单击鼠标左键，就打开了【元件】对话框；另外当元器件已经放置在图纸上，也可通过双击该元器件，就会弹出【元件】对话框。

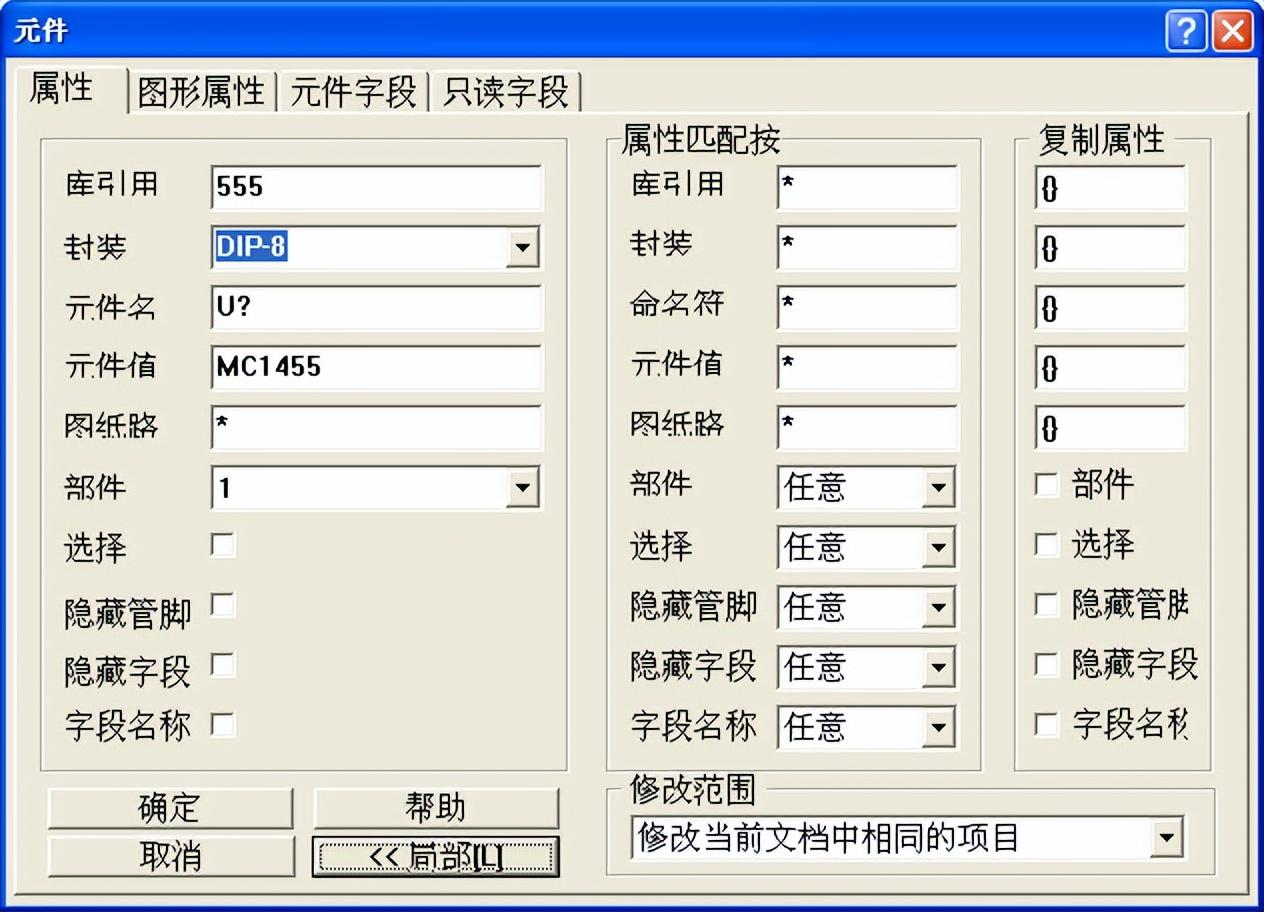

在【元件】对话框中，存在4个选项卡：【属性】选项卡、【图形属性】选项卡、【元件字段】选项卡和【只读字段】选项卡，4个按钮：【确定】按钮、【帮助】按钮、【取消】按钮和【全局】按钮(或【局部】按钮)。单击【全局】按钮，显示元件的详细信息。在【属性】选项卡和【图形属性】选项卡中，各增加了三个选项组，如图所示。

下面进行一个实际的案例操作。

首先双击R2，弹出【元件】对话框。在【属性】选项卡中修改【元件名】为“R3”，如图所示。

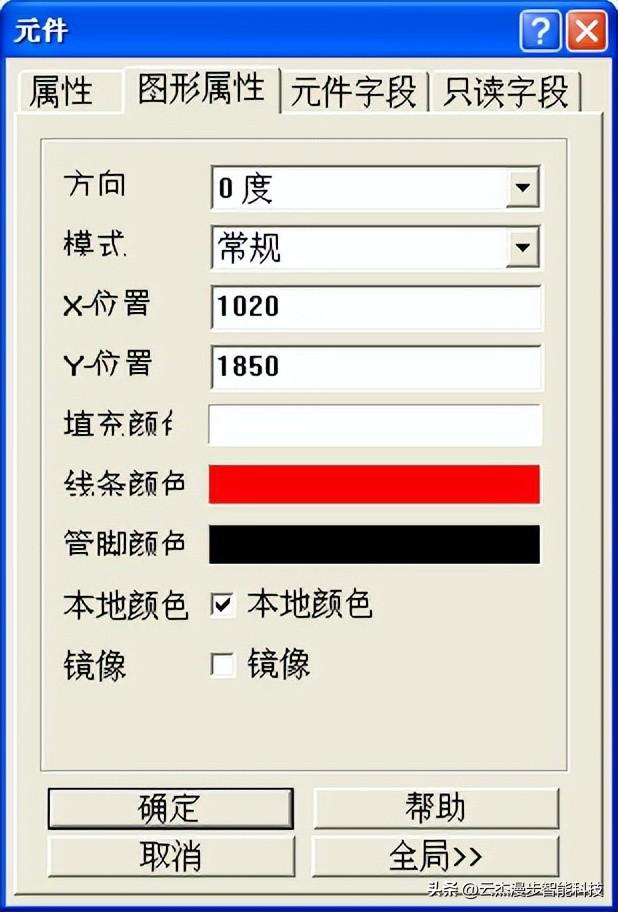

切换到【图形属性】选项卡，激活绘图属性，修改【线条颜色】和【填充颜色】，如图所示。

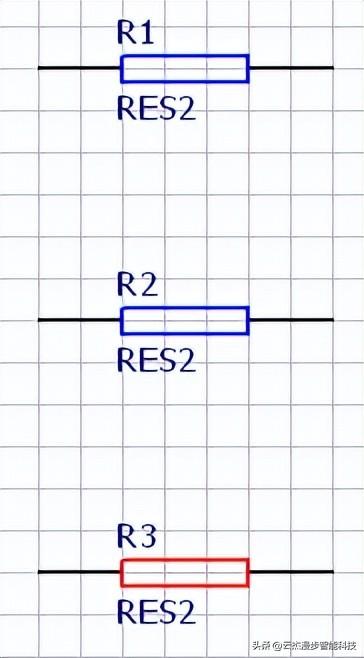

修改完相应的信息后，单击【元件】对话框中的【确定】按钮，如图所示完成R3元件的编辑。

本文摘自我们编制的Protel99SE中文版电路设计案例课堂，因种种原因，该书未能出版，因此将其中部分案例说明发出供大家参考。

关注“云杰漫步智能科技”，将会有更多文章和观点展现。
