铣床电子尺应用 铣床显示屏维修

铣床显示屏维修

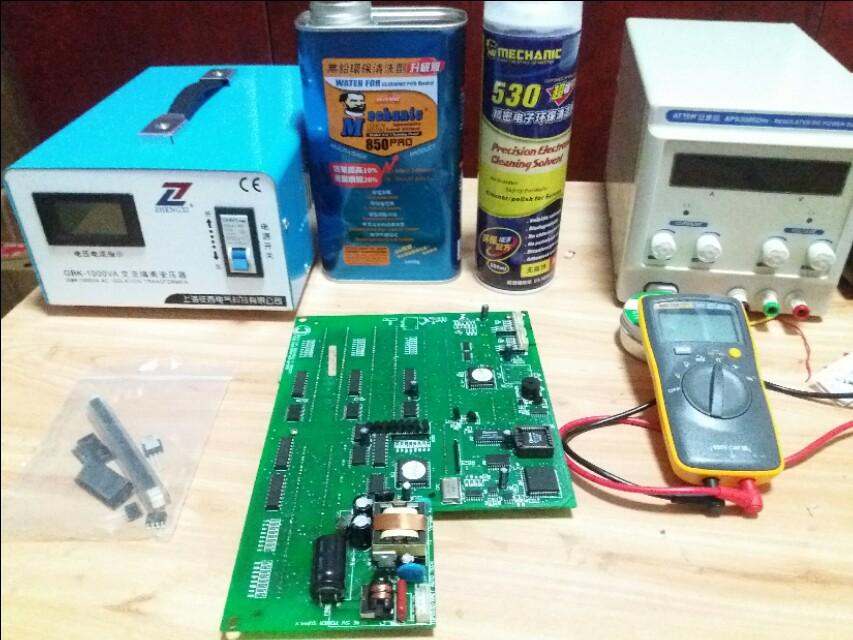

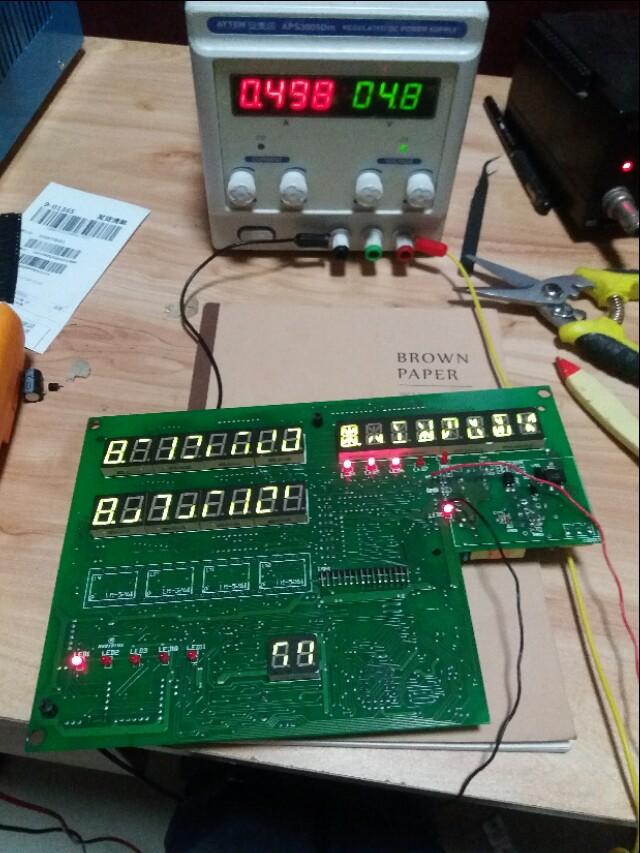

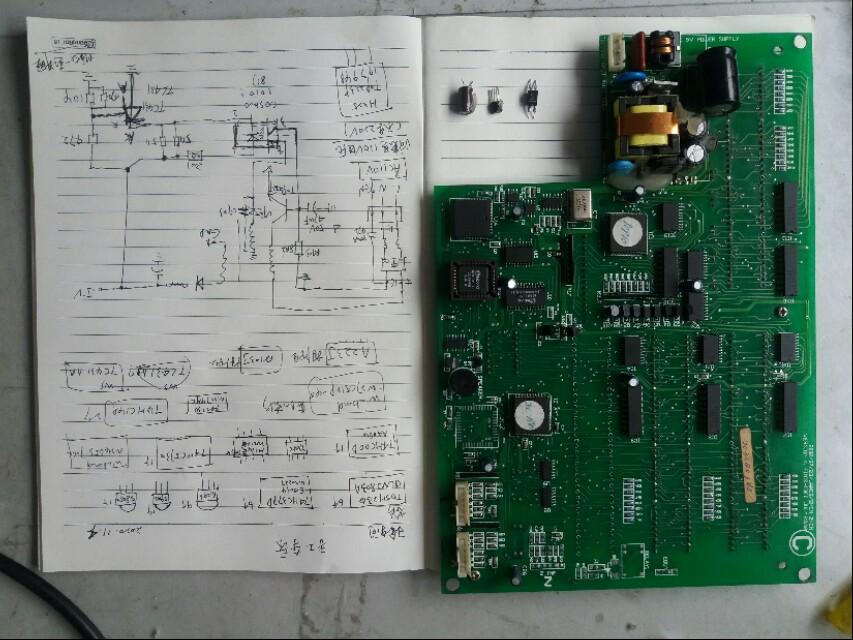

显示屏输入110V电压，输出为DC 5V，先用稳压电源上电试下芯片部分有无大问题，上电测试好的，重点查电源部分，因没烧保险就重点看反馈PC817、TL431、TOY223YN，都没什么问题，用5V电源逐步调高供给PC817正常，然后采购TOY223YN，更换时把上面三个元件及一个50V 47uF电容一起换，主要担心返工……

5分钟学习铣床操作指导书

1、打开机床总电源,再打开机床紧急制动开关,最后开启电机开关,看机床运转是否正常.

2、清理工作台面杂物,确保机床工作台面干净无杂物.

3、校正机头,机床工作台面与机头必须确保垂直.允许效表平面跳动在0.02mm以内.

4、视加工零件要求,选定合理的加工夹具.

5、打开电子尺开关,看电子尺工作是否正常.如要加工精度要求很高的工件,要用校表检查电子尺的读数准确性及电子尺回位情况. f. 摇动x、y、z轴手柄,检查机床三条加工轴活动情况是否正常,检测主轴进给手柄工作是否顺畅及复位情况是否正常.

6、如要进行慢切削加工,要检查慢档转换及运转是否正常.

7、如要主轴自动进给加工,要检查机床主轴自动进给系统是否正常.i. 核对加工零件及加工图纸,确定加工工艺及准备加工刀具.

二、 操作过程

1、工件装夹:

小型工件如要用批仕加工,要将批仕底部擦拭干净,并用码铁轻压批仕,将批仕校正平行. a-2:大型工件要直接压在工作台面上,要将工件各边的毛刺处理干净,工件底部必须平整,然后调节夹具轻压于工作台面上,放置工件时要注意工作轴的行程,以免行程不够影响分中及加工. 2、校表及紧固工件:

有批仕装夹的工件,要将工件各面校正至加工要求所允许的公差内,校好表后紧固批仕手柄,以保证工件在加工时稳定性.

大型工件校表位要足够长,以工件长度为准,误差可允许0.02mm以内.

3、分中及碰数:按照图纸要求确定是分中还是单边碰数,选定分中及碰数面,选定适用的分中工具进行分中及碰数.

分中棒分中注意事项:先将分中棒夹于机床主轴夹头上,将机床主轴转速调整到550-650转速,以免转速太快而损坏分中棒.使用分中棒分中时先要检查分中棒是否灵活,否则会影响分中精度,分中时要仔细,应以分中棒弹簧活动轴与固定轴刚好相离为准,将电子尺归零,并至少检查2次.分好一边后工件另一边也用上述方法操作,分中棒两轴刚相离时分中座标不能再动,用电子尺分中功能对工件进行分中.

分中棒单边碰数注意事项:分中棒操作方式同上述操作一致.要注意归零后还有一次座标归零过程,即将分中棒中心移至工件基准面中心,具体偏移数据为分中棒接触工件位置直径的一半.

相关问答

1铣床的电子尺是用来测量铣削加工件的尺寸和位置精度的重要工具。2在使用电子尺之前,需要先将其安装在铣床上,并连接到计算机或显示器上。然后,将工件放在...

操作步骤:1、进入R功能2、选择SIMPLE(简易R)3、选择加工形式(WHICH)①XY(ARC-XY)②XZ(ARC-XZ)③YZ(ARC-YZ)4、输入圆弧的半...

[最佳回答]如果说每次走数固定距离都显示一个数值那应该是分辨率的问题,如果每次走数都不一样那可能是尺子脏了,里面玻璃或者读数头出现了问题,可以打电话给我...

如果铣床电子尺的显示屏不显示,可能是以下原因导致的:1.电源问题:检查电子尺的电源连接是否松动或中断。确认电子尺是否插入了正确的电源线并连接到电源插座...

把分辨率调成0.005就可以了,现在的应该是0.001,所以显示的数据是实际的5倍把分辨率调成0.005就可以了,现在的应该是0.001,所以显示的数据是实际的5倍

如果您的是信和数显表,首先开机的时候按住小数点,然后屏幕显示TYPE,接着按一下向下的箭头,屏幕显示RES,这就是调分辨率的系统设置了,双轴的话,您就按一下您...

1.进入参数设置程序的方法:接通电源,数显表完成自检并进入正常工作状态后,按面板电源按键关闭显示屏,按着按[abs/inc]键,再按面板电源按键可进入设置程序...

不同品牌和型号的电子尺可能有不同的原始设置方法,以下是一般的操作步骤:1.将电子尺关机。2.同时按住“ON/OFF”和“ABS/INC”键不放,然后按住“RESET”键至...

大批量的需要冲床与模具,速度非常快。小批量的用带电子尺的铣床去钻,自己做个夹具那更方便,带电子尺的铣床可以精确到0.01MM,先将一个孔钻好X轴清零,其他的...
