电子元器件应用基础

电感应用讲解

1.电感介绍

电感器（电感线圈，简称电感）是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，是一种在磁场中储存能量的元件，也是电子电路中常用元件之一。电感量的单位是“亨利”（H）。电感在电学上的作用为通低频信号、隔高频信号、通直流电压、隔交流电压。这一特性刚好与电容相反，并且流过电感中的电流是不能突变的。

2. 电感代号

电感用字母L表示，如L60表示第60个电感。电感有时也用作熔断器，熔断电感用FB表示。

3.电感电路图形符号

在主板上使用的电感分贴片电感和电感线圈，其电路图形符号如下图所示。贴片电感一般用在小供电电路中起保护作用，如芯片供电、信号线上的熔断器。电感线圈多在供电电路中用于滤波、储能，如CPU供电、内存供电、桥供电电路上的电感。

4.电感常见型号

贴片电感外表是棕色的，常见于P/S2接口旁边和一些小供电电路中。电感线圈带有一个黑色外壳，表面写着数字，常在CPU插座、内存插槽旁边，用于供电的滤波和储能。

5. 电感好坏判断

电感好坏判断一般是测量两端是否相通。如下图所示，使用数字二极管挡或者蜂鸣挡，红黑表笔轻轻夹着电感测量两端，显示数值为0表示电感正常，显示数值为无穷大表示电感开路。

6.电感的替换

贴片电感找外观大小相同的替换，有的电路可以02电阻代换或者直连。电感线圈一般要找相同大小、相同匝数的替换。 7. 电感的应用电路

电感应用电路举例如下图所示：VCC3 供电通过 R241 和 R215 分压后，经过电感L12改名为 VCCA EXP，为桥芯片内部的PCI-E模块供电，如果 VCCA EXP 电流超过L12电感所能承受的电流后，电感会被烧开路，从而保护桥芯片不被烧坏。

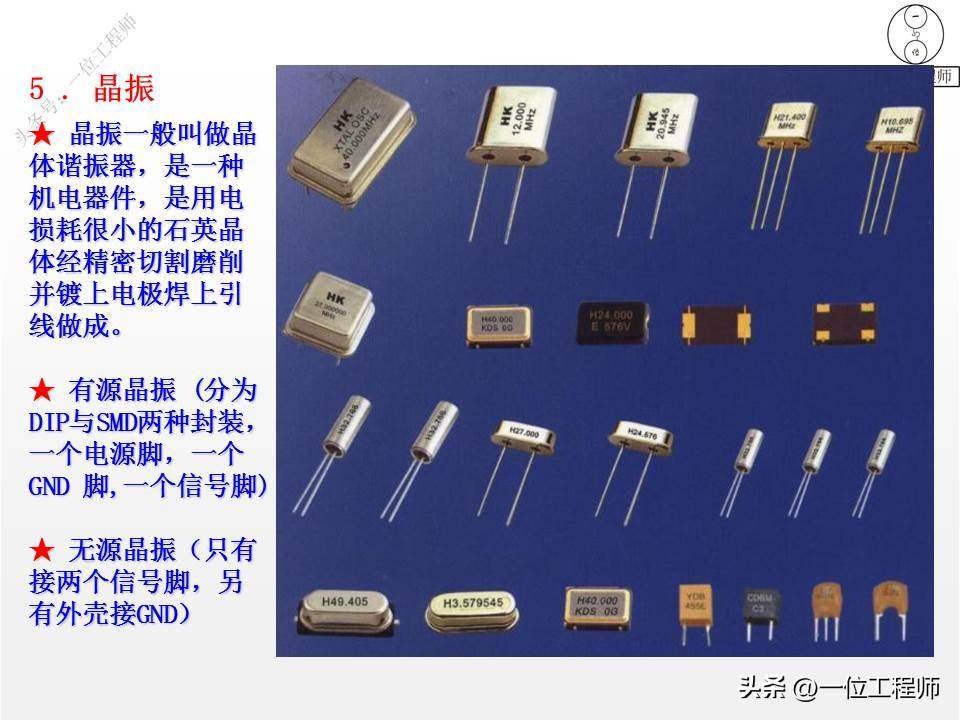

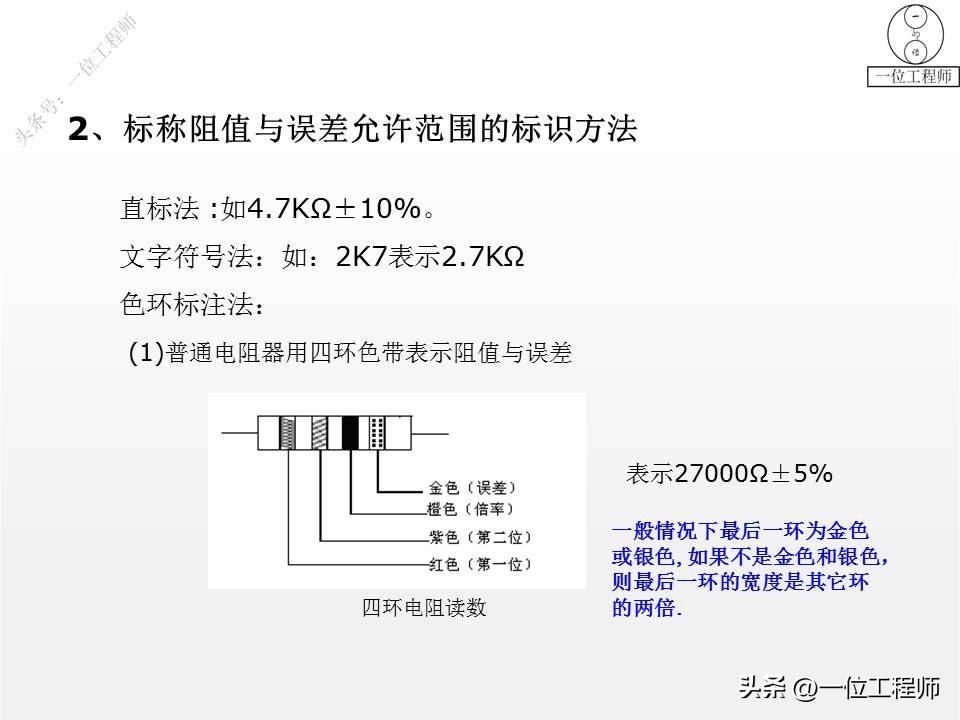

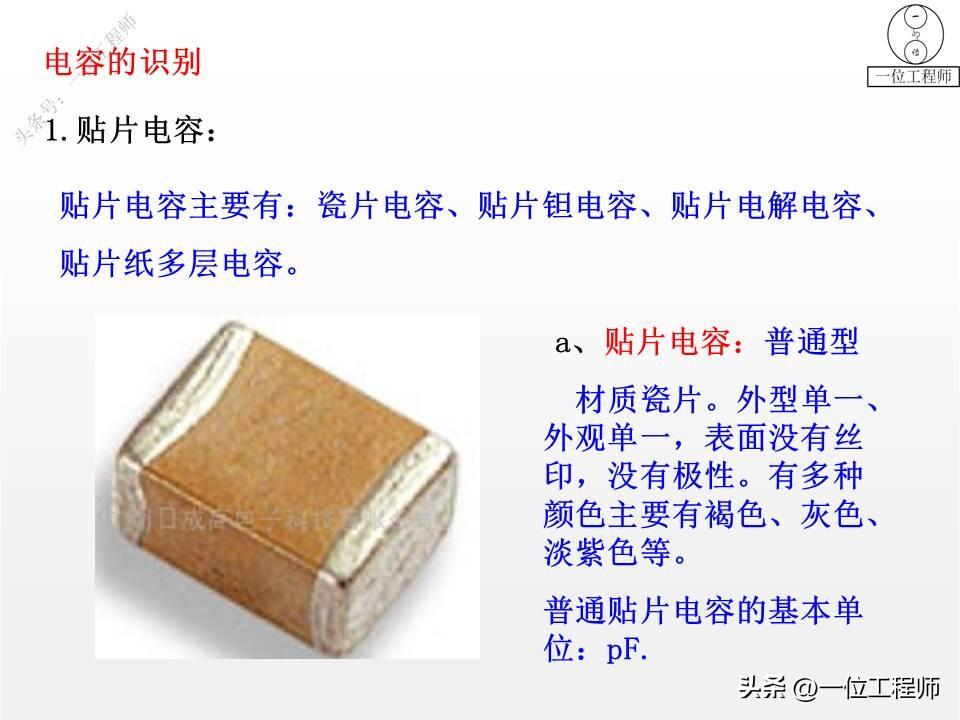

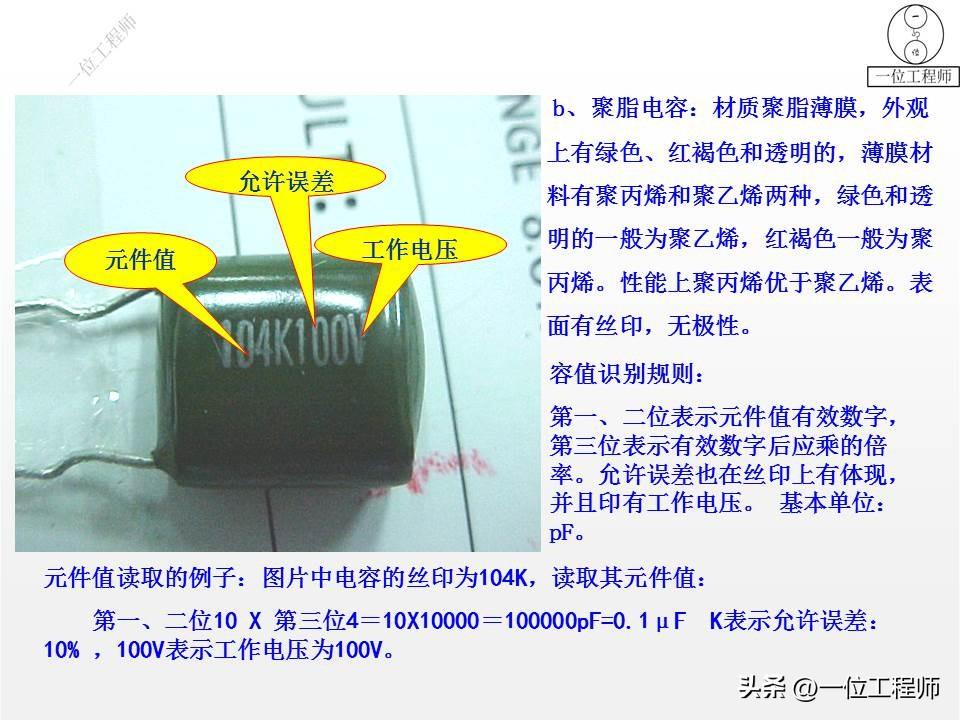

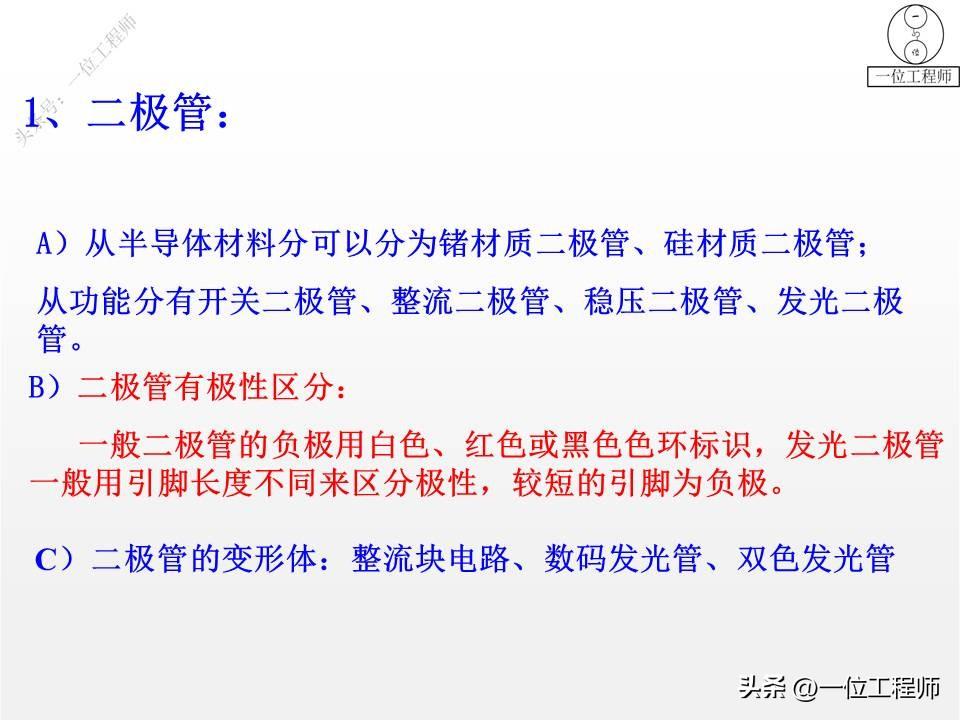

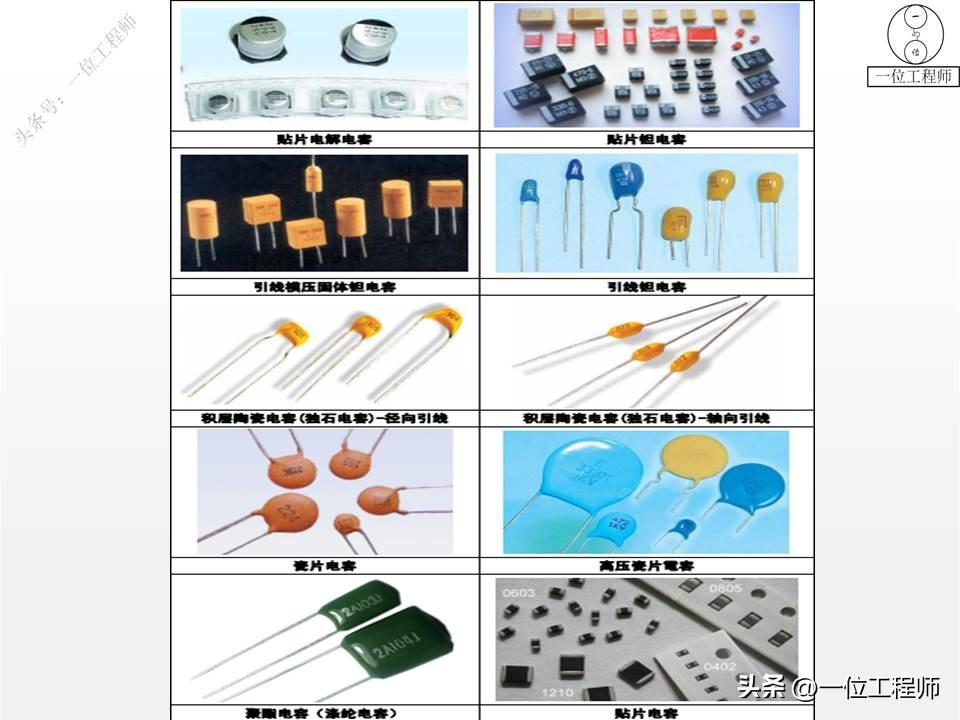

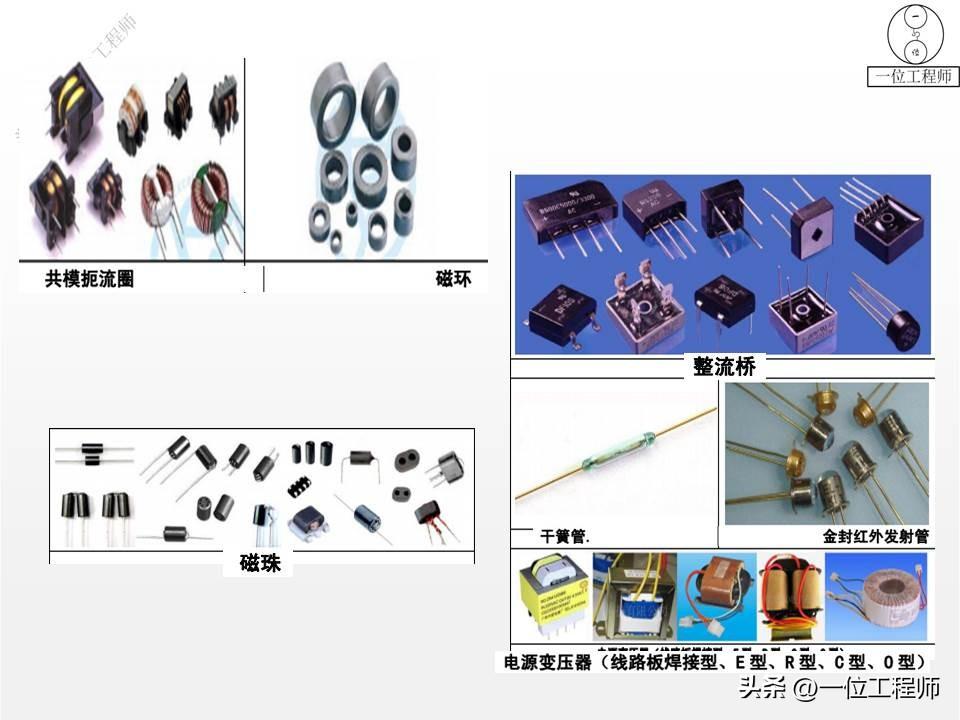

28种电子元件图解，元件的结构、功用和使用，50页PPT介绍清楚了

常见电子元件概述

电子元件是电子电路中的基本组成部分，常见的电子元件包括：电阻器、电容器、电感器、二极管、晶体管、集成电路等等。这些电子元件在电子电路中起着不同的作用，是电子技术的基础。

认识元件是学习电路技术的第一步，是学以致用的重要阶梯，对于每一个元件不用去探究其深奥的制造过程及工作原理，重要是的掌握其用法及在电路中的功能，能正确选用元件。

电子元件成千上万，不可能一一涉及，掌握学习方法至关重要，一般拿到一个陌生元件，可通过查阅器件手册、利用因特网资源、咨询生产厂家、销售商等途径了解其功能参数。如某个集成电路，至少应明确集成电路作用、各引脚功能、电源等参数，最好有外围典型应用图等，做到在应用中有的放矢。

50页PPT介绍清楚了

1000G机电、材料、机械、非标等等领域都需要的精品资料合集

全网最全资料合集，让你找到真正自信的资料。1000G机械相关领域全部资料涉及的面很广，具体来说内容涵盖传统机械行业、机械加工、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

具体内容有：文档手册类(千余份工程师设计手册、机械设计手册、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等，所有历史文章的PPT源文件等）。

常用的设计工具（500套自动计算表格，其中包括各类传动校核、选型设计表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等）。

视频教程类（十余款常用的机械设计软件的教程，其中包括UG各版本、SolidWorks、CATIA、proe、CAD、Adams等等基础知识）。

我相信这1000G全部资料对于提升你的能力一定会有很大的帮助。同时在工作中遇到相关问题的时候，这些资料也能提供很好的指导作用。

历史文章PPT讲义

各类设计软件

各类高清视频教程

自动计算表格

设计手册

资料打包完整
