电阻器的15个典型应用电路
纯电阻电路
纯电阻电路是指电路中只含有电阻元件的电路,电路中能量的转化是从电能转化到另一种能量,二者是一一对应的关系。例如:白炽灯、电炉、熨斗等都可以看作纯电阻电路。在纯电阻电路中欧姆定律和焦耳定律成立。然而任何一种电路都可以简化为串联或并联电路。
(1)纯电阻串联电路
如图3-30所示,电路中有两个电阻R1和R2,两个电阻头尾相连,这种连接方式就是串联。在这种电路中,为了便于分析,要抓住阻值大的电阻进行着力分析,如果电路中某个电阻的阻值远小于其他电阻的阻值,那么这个电阻就可以忽略不计,可以看成该电阻两个端点间是由导线接通的。
图3-30 纯电阻串联电路
(2)纯电阻并联电路
如图3-31所示,电路中两个电阻R1和R2并排连接,构成了并联电路。在这种电路中,如果某个电阻的阻值远大于其他电阻的阻值,那么此电阻器就可以忽略不计。这点与串联电路正好相反。
电阻分压电路
在分压电路中,电阻分压电路是最基本的分压电路。有时候电路中也会有电容、二极管、晶体管等电子元器件构成分压电路。分压电路有两个关键点:一个是输入端,另一个是输出端。
如图3-32所示,电路中输入电压Ui加在电阻R1和R2上,输出电压UO为串联电路中电阻R2上的电压,这种连接方式的电路就称为分压电路。
图3-31 纯电阻并联电路
图3-32 电阻分压电路
电阻分流电路
如图3-33所示,电阻R1与R2并联,电路中流经R2的总电流被R1分担了一部分,这种类型的电路就是分流电路。如果电阻R2是其他电子元器件,那么R1就为该元器件分担了电流,从而防止过大电流通过该元器件,对其起到保护作用。所以R1又称分流保护电阻。
电阻隔离电路
(1)典型电阻隔离电路
如图3-34所示,是典型电阻隔离电路,电路中电阻R1将电路中A、B两点隔离,使两点的电压大小不等,但是这两点之间还是通路,而这样的电路就称为隔离电路,这种情况也是最简单的隔离电路。
图3-33 电阻分流电路
图3-34 典型电阻隔离电路
(2)自举电路中电阻隔离电路
如图3-35所示,是自举电路中实用电阻隔离电路,它能提高大信号下的半周信号幅度,电路中的Rl就是隔离电阻。
电路中,R1用来将B点的直流电压与直流工作电压+V隔离,使B点直流电压有可能在某瞬间超过+V。
图3-35 电阻隔离电路
(3)信号源电阻隔离电路
如图3-36所示是信号源电阻隔离电路。电路中的信号源1放大器通过R1接到后级放大器输入端,信号源2放大器通过R2接到后级放大器输入端,信号源放大器输出端通过R1和R2合并成一路。如果电路中没有R1和R2这两个电阻,那么信号源1放大器的输出电阻就成为信号源2放大器负载的一部分,信号源2放大器的输出电阻就成为信号源1放大器负载的一部分,这样两个信号源放大器之间就会相互影响,不利于电路的稳定工作。
图3-36 信号源电阻隔离电路
加了隔离电阻R1和R2后,两个信号源放大器的输出端之间就被隔离开,两个信号源放大器输出的信号电流可以不流入对方的放大器输出端,而更好地流到后级放大器输入端,实现电路的隔离作用,这样两个信号源放大器之间就不会相互影响。
电流变化转换成电压变化的电路
在电子电路中,为数不少的情况需要电路中电流的变化转换成相同的电压变化,这时可以用电阻电路来完成。
如图3-37所示,该图是运用电阻将电流变化转换成电压变化的典型电路,这也是晶体管的集电极负载电阻电路。
当电流流过R1时,在R1上产生电压降,使R1的下端电压发生改变。电路中“R1上的电压”加上“A点电压”就是“+V”,当电阻R1阻值一定,流过R1的电流增大时,在R1上的电压降增大,VT1集电极电压下降;当流过R1的电流减小时,在R1上的电压降减小,VT1集电极电压升高。
音量调节限制电阻电路和阻尼电阻电路
(1)音量调节限制电阻电路
音量调节限制电阻电路是使音量控制的范围受到限制的一种常见的电路,在这种电路的限制之下音量不能调到最大,也不能调到最小。这一电路用在一些特殊的音量控制场合,防止由于音量控制不当造成对其他电路工作状态的影响。
如图3-38所示,该图就是音量调节限制电阻电路。
图3-37 晶体管的集电极负载电阻电路
图3-38 音量调节限制电阻电路
当RP1调到最下端时音量不能达到最小(相比于没有R2时的电路),因为电阻R2上存在一些信号电压降,而这一信号电压降经RP1动片被送到了后面的放大器,所以电路无法将音量关死,达到限制最小音量的目的。
当RP1调到最上端时音量不能达到最大(相比于没有R1时的电路),因为电阻R1上存在一些信号电压降,达到限制最大音量的目的。
(2)阻尼电阻电路
图3-39所示为阻尼电阻电路,电路中的L1和C1并联,构成了LC谐振电路,阻尼电阻R1与之并联在这一电路上。
图3-39 阻尼电阻电路
L1和C1谐振电路中,谐振电路的品质因数Q值(一种表征谐振特性的参数)越大,谐振信号能量损耗越小。由于电阻对振荡信号存在损耗作用,因此加入阻尼电阻R1后,Q值会减小。R1阻值越小,对谐振信号能量的损耗越大,Q值越小,反之则越大。
电阻消振和负反馈电阻电路
(1)电阻消振电路
在放大器电路中,如果存在电路设计不合理等因素会出现高频或超高频的啸叫,这种现象称为振荡,消除这种有害振荡的电路称为消振电路。
图3-40所示为电阻消振电路,电路中的R1称为消振电阻,它通常接在放大管基极回路中,或两级放大器电路之间,而电阻R1的作用就是用来消耗可能产生的高频振荡信号能量,从而达到消振目的。
(2)负反馈电阻电路
如图3-41所示为晶体管偏置电路中的负反馈电阻电路,这是一个比较常见的负反馈电阻电路,这种电路是应用很广、种类很多、分析较困难的电路。图中电阻R1接在VT1基极与集电极之间,基极是VT1的输入端,集电极是VT1的输出端,VT1工作在放大状态,是一个放大器。当一个元器件(电阻)接在一个放大器输入端与输出端之间时,该元器件就构成了反馈电路,电路中的R1就是馈电阻,R1就与之构成了负反馈电路。当晶体管VT1工作在放大状态时,需要给VT1基极加上一个大小合适的直流电压,以便VT1产生一个大小适当的基极电流,电阻R1提供基极回路电流,电流通过R2,然后通过R1回到基极。
图3-40 电阻消振电路
图3-41 负反馈电路
恒流录音电阻电路
如图3-42所示为恒流录音电阻电路。其中R1是恒流录音电阻,HD1是录音磁头,从图中可以看出,它是录音输出放大器的负载。
图3-42a中,录音磁头是录音输出放大器的负载,由于录音磁头是一个电感性负载,当频率升高时,它的感抗会增大,这样当录音信号电压一定时,显然流过录音磁头的高频信号电流小于低频信号电流,将造成高频录音信号的损耗。为此,要求录音电流不能随录音信号频率的高低变化而变化,这由恒流录音电阻电路来完成。
在录音输出放大器输出回路中串联一个电阻R1,R1称为恒流录音电阻。在加入R1之后,录音输出放大器的负载阻抗为恒流电阻R1的阻值与录音磁头感抗之和(Z=R1+XL)。在电路设计时,令R1的阻值远大于(5倍以上)录音磁头的最大感抗XL(XL是最高录音信号频率下的感抗),这样其阻抗值也就约等于R1的电阻值(即Z≈R1)。
图3-42 恒流录音电阻电路
热敏电阻开水自动报警电路
如图3-43所示为PTC热敏电阻开水自动报警电路。电路中,S1为电源开关,R2是PTC热敏电阻器,用来监测水温。A1是二输入四与非门CMOS集成电路。B为蜂鸣器,在得到驱动信号后可以发出蜂鸣声。
接通电源后,S1接通,电路进入工作状态。当水温较低时,热敏电阻器R2阻值较小,集成电路A1的⑩脚上直流电压较低,不足以使集成电路A1内部的振荡器工作,此时蜂鸣器B不工作。
图3-43 热敏电阻开水自动报警电路
当水开了之后,热敏电阻器R2阻值已增大许多,即集成电路A1的⑥脚上直流电压高于阈值电压,使集成电路A1内部的振荡器工作,此时集成电路A1的⑥脚输出信号,驱动蜂鸣器B发出声响进行报警,表示水已烧开。
气敏电阻自动监测电路
气敏电阻是一种半导体敏感元件,它是利用半导体材料对气体的吸附而使自身电阻率发生变化的机理从而进行测量的元件。制作气敏电阻的氧化物半导体材料主要有SnO2、ZnO及Fe2O3等。为了提高某种气敏元件对某些气体成分的选择性和灵敏度,材料中还掺入催化剂,它们的添加物质不同,能检测的气体也不同。
如图3-44所示为气敏电阻监测电路。其中Ut为气敏电阻的加热电源,U+为气敏电阻的测量电源。
图3-44 气敏电阻监测电路
工作原理:该设备中传感器连接加热丝,在室温下吸收某种气体后,其电导率变化不大,输出电压很小且几乎不变。若保持气体浓度不变,输出电压随温度升高而增大,即该气敏元件的电导率变化很大,灵敏度大幅提高。因此气敏电阻工作时必须加热,它能烧去气敏元件上附着的油污、尘埃等,起到清洗作用,并加速被测气体的吸附、脱出过程。
光敏电阻控制电路

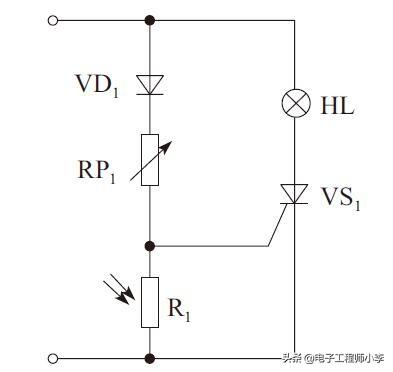

如图3-45所示为一种光控开关电路,这一光控开关电路通常在一些楼道、路灯等公共场所会用到。它的主要功能元件就是光敏电阻,它在天黑时会自动开灯,天亮时自动熄灭。电路中,VS1是晶闸管,R1是光敏电阻器。
图3-45 光控开关电路
当光线亮时,光敏电阻器R1阻值小,220V交流电压经VD1整流后的单向脉冲性直流电压在RP1和Rl分压后的电压小,加到晶闸管VS1门极的电压小,这时晶闸管VS1不能导通,所以灯HL回路无电流,灯不亮。
当光线暗时,光敏电阻器Rl阻值大,RP1和Rl分压后的电压大,加到晶闸管VS1门极的电压大,这时晶闸管VS1进入导通状态,所以灯HL回路有电流流过,灯点亮。
湿敏电阻应用电路
湿敏电阻是一种对环境湿度敏感的元件,它的电阻值能随着环境相对湿度的变化而变化。湿敏电阻器应用电路广泛应用于洗衣机、空调器、录音机、微波炉等家用电器及工业、农业等方面,以作湿度检测和湿度控制用。
图3-46所示为湿度传感电路。电路中,R2是湿敏电阻器,A1是一个电压比较器集成电路,A2是CPU。
图3-46 湿度传感电路
电压比较器集成电路:当A1的⑤脚直流电压大于⑥脚直流电压时,⑦脚输出高电平给集成电路A2的⑦脚。当A1的⑤脚直流电压低于⑥脚直流电压时,⑦脚输出低电平给集成电路A2的⑦脚。由此可知,集成电路A1的⑦脚输出状态由⑤脚和⑥脚之间的相对电压高低决定。
集成电路A1的⑥脚上接有基准电压,所谓基准电压就是一个电压大小恒定的直流电压,即集成电路A1的⑥脚直流电压大小是不变的。
电阻R1和R2构成对+5V直流电压的分压电路,其分压输出的直流电压加到集成电路A1的⑤脚上。当相对湿度不大时,湿敏电阻器R2阻值比较大,这时集成电路A1的⑤脚直流电压大于⑥脚直流电压,⑦脚输出高电平给集成电路A2的⑦脚。当相对湿度较大时,湿敏电阻器R2阻值比较小,这时集成电路A1的⑤脚直流电压小于⑥脚直流电压,⑦脚输出低电平给集成电路A2的⑦脚。
磁敏电阻应用电路
图3-47所示为磁敏电阻应用电路,电路中R1和R2是磁敏电阻器,A1是电压比较器。电路中R3和R4构成了一个直流电压的分压电路,而输出电压通过电阻R6加到了集成电路A1的②号脚上,称为基准电压。
当磁场发生改变时,磁敏电阻R1、R2分压电路的输出电压大小也随之变化,这一变化的电压通过电阻R5加到集成电路A1的①脚,A1的输出端③脚电压的大小也随着做相应的变化,这一变化经C1耦合得到输出信号U0。
图3-47 磁敏电阻应用电路
压敏电阻应用电路
压敏电阻应用电路即电路浪涌和瞬变防护时的电路。对于压敏电阻的应用连接,大致可分为四种类型:电源线之间或者和大地之间的连接、负荷中的连接、接点之间的连接、半导体器件的保护连接。而在生活中最具有代表性的使用场合是在电源线及长距离传输的信号线遇到雷击而使导线存在浪涌脉冲等情况下对电子产品起保护作用。
图3-48所示为开关电源交流输入回路瞬变抑制器中的压敏电阻器电路。电路中R1是压敏电阻器,当电路中电压出现峰值时,压敏电阻可以抑制掉该电压,R1的阻值迅速减小,几乎可以看成一根导线直接导通状态,从而起到保护电路的作用。
图3-48 压敏电阻应用电路
可变电阻典型应用电路
1.晶体管偏置电路中可变电阻电路

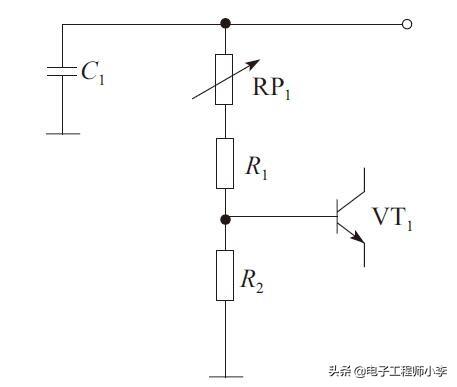

如图3-49所示为可变电阻的分压偏置电路,电路中晶体管VT1构成高频放大器,RP1、R1和R2构成分压偏置电路。分压电路的输出电压大小由RP1、Rl和R2三个电阻的阻值大小决定,Rl和R2是固定电阻,调节可变电阻器RP1,进而调节VT1静态工作电流的大小,电流的大小决定着VT1是否能工作在最佳状态。
图3-49 可变电阻分压偏置电路
2.立体声平衡控制可变电阻电路
如图3-50所示为音响放大器中的左、右声道增益平衡调整电路。电路中的RP1是可变电阻器,与R1串联。
音响电路中,对于双声道放大器而言,严格要求左、右声道放大器增益相等(平衡),但是电路元器件的离散性导致左、右声道放大器增益不可能相等。为了保证左、右声道放大器的增益相等,需要设置左、右声道增益平衡调整电路,简称立体声平衡电路。
在右声道电路中,R2的阻值确定,使右声道放大器增益固定。以右声道放大器增益为基准,改变RP1阻值,使左声道放大器的增益等于右声道放大器的增益,就能实现左、右声道放大器的增益相等。
图3-50 可变电阻应用电路
前方高能,请注意了
这是一个神奇的圈子,这里有最优质的资源,这里有一起努力学习的小伙伴,这里还有不一样的风景。现在活动促销中,入圈前50名的小伙伴,仅需1块钱即可成为永久会员,后面将会恢复原价,想加入趁现在!
电容器的8个典型应用电路,值得一看
电容复位电路
图5-31所示为电容复位电路,A1是CPU集成电路,A1的①引脚是集成电路A1的复位引脚,复位引脚一般用RESET表示,①引脚内部电路和外部电路中元器件构成复位电路,C1是复位电容,S1是手动复位开关。集成电路A1的①引脚内电路有一个施密特触发器和一只上拉电阻R1,R1端接直流电压,另一端通过A1的①引脚与外部电路中的电容C1相连。
图5-31 电容复位电路
此复位电路的工作原理:电路的电源开关接通后,+5V直流电压通过电阻R1对电容C1充电,这样在电源接通瞬间,电容C1两端没有电压,随着对电容C1的充电,集成电路A1的①引脚上电压开始升高,这样在A1的①引脚上产生一个时间足够长的复位脉冲,时间常数一般为0.2s。
随着+5V直流电压充电的进行,A1的①引脚上的电压达到了一定程度,集成电路A1内部所有电路均可建立起初始状态,复位工作完成,CPU进入初始的正常工作状态。
高频负反馈电容电路
图5-32所示为音频放大器的高频负反馈电容电路,电路中VT1构成了一级音频放大器系统,C1是高频负反馈电容,它利用电容的隔直阻交原理,来消除可能出现的高频自激。
图5-32 高频负反馈电容电路
电路中配备的电容容量要非常小,C1接在VT1的基极与集电极之间,将VT1管从集电极输出的信号加到基极上。晶体管VT1集电极上的交流信号相位为正,而基极信号为负,两极上的电信号相位正好相反。正因为如此,构成了负反馈电路。
电路中电容只对频率比较高的信号呈现通路,而对频率比较低的信号呈现开路,因此C1只对容易产生高频啸叫信号进行负反馈,以达到消除高频啸叫声音的目的。
静噪电容电路
图5-33所示为电子音量电位器中的静噪电容电路,C1是静噪电容,一般采用有极性电解电容,RP1是变阻器。
图5-33 静噪电容电路
压控增益器是一种放大倍数受直流电压大小控制的放大器,输入信号Ui大小一定时,如果①引脚上直流电压大小变化,输出信号Uo大小随之改变,这就是电子音量控制器工作的基本原理。
RP1是音量控制电位器,但是它与普通的音量电位器工作原理不同,RP1中不流过音频信号,当RP1动片上下滑动时,压控增益器的①引脚上的直流电压大小在改变,以此实现对音量的控制。
电容C1的工作原理:RP1动片上是直流电压,如果RP1动片滑动过程中出现一种交流干扰信号,这一交流信号叠加到直流电压上,加到压控增益器的①引脚上,使直流电压大小发生波动,结果出现音量控制过程中的噪声。在加入静噪电容C1后,RP1上的任何交流噪声都被C1旁路到地线,因为C1容量大,对这些交流噪声的容抗很小,达到消除音量电位器转动噪声的目的。
音频阻容耦合电路
图5-34所示为音频阻容耦合电路,电路中C1是音频耦合电容,它夹在前级放大器和后级放大器之间,在这种电路中一般采用电容量较大的电解电容。
图5-34 音频阻容耦合电路
电路中电阻R1是后级放大器的输入电阻,输入电压不能直接看出来。耦合电容是一只有极性的电解电容,它在正极须要接电路中的高电位,所以该电容的正极通过电阻接在了前级放大器的输出端。
电路中,如果耦合电容的极性接反了,耦合电容的漏电电流将会增大,放大器的噪声就会增大。而电路中的电阻R1只是为了限制电流,防止出现高频自激现象。
纯电容串联电路的等效分析
电路中的电子元件只有电容的电路叫做纯电容电路。纯电容串联电路与纯电阻串联电路有一些共性,但是由于电容与电阻的特性不同,所以纯电容串联电路与电阻串联电路的特性也有所不同。

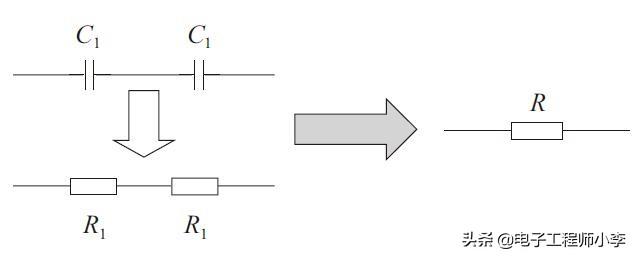

电容串联电路的分析可以进行电阻等效,其等效原理和理解方法与电容等效成电阻的方法一样,在特性频率下电容的容抗等效成一只特定的电阻。图5-35所示为电容串联等效电路。
图5-35 电容串联等效电路
电容串联电路有以下几个特性:电容串联电路中,由于电容只能通交流,所以电路中只有交流电流,而且电流大小处处相等。电容串联电路中,电容串联得越多,它的等效总电容量越小、总容抗越大,而且电容串联电路的总电容小于串联电路中任何一个电容的容量,这与电阻并联的计算相似。电容串联电路中电容量最小的电容首先被充满电和首先放完电,所以电容量最小的电容起主要作用。
有极性电解电容逆串联电路和顺串联电路
如图5-36所示是有极性电解电容逆串联电路和顺串联电路及其等效电路。
逆串联电路就是有极性的电容正极相连或者负极相连,而它们的等效电容就是一个无极性的电容。顺串联电容电路就是两个电容的正极和负极相连,其等效电容还是一个有极性的电容。而逆串联的目的主要是将有极性电解电容变成无极性电解电容。顺串联电路主要用于提高电容耐压上,在电子管电路中使用这种串联电路。
图5-36 有极性电解电容逆串联电路和顺串联电路及其等效电路
电容并联电路主要特性
图5-37所示为电容并联电路,其电路形式与电阻并联电路一样。电路中的电容器C1与C2并联。由于电容器本身的特性决定了这一电路也有它自己的一些不同于电阻并联电路的特性。
图5-37 电容并联电路
电容并联电路有以下几个特点:电路中并联的电容越多,那么等效的总电容量就越大,这与电阻串联电路相似,总容量就是电路中的每个串联电容的容量之和。在电容并联电路中,交流信号电流将分别流过电容C1和C2,在同样的交流信号下,信号的频率越高,流过各并联电容的交流电流越大。在电容支路中,容量大的电容因为容抗小而电流大,容量小的电容因为容抗大而电流小。电容C1和C2是并联的,这样这两个电容器将接在同一个交流信号源电路中,因此加在C1和C2上交流信号的频率是相同的,而且加在各并联电容器上的交流信号电压大小也是一样的。
电容并联电路中,由于流过各电容的电流可能不相等(只有两个电容器的容量相等时,其电流才相等),因此对各并联电容的充电电荷量可能不相等,容量大的电容因充电电流大而充到的电荷多。对一个电容器的充电电荷多少,与对该电容器的充电电流大小成正比关系。实际大容量的电容不可能成为一个纯电容,它还存在着感抗的特性,从而造成对高频信号的阻抗增大。
电容并联电路的等效分析
电容并联电路可以等效为电阻并联电路,电容的其他电路也可以进行同样的等效,虽然电容并联电路可以等效为电阻并联电路,但是等效后的电路不能完全按照电阻并联电路进行分析。所以需要注意以下几方面:
1)由于是电容器的等效电路,因此这里的等效电阻,并不是实际意义上的电阻器,而是电容器的容抗。所以电路中还是不会有直流电流通过。
2)这种电阻电路的等效方法,往往只是在分析电容器阻碍电路中交流电流流动时才用,其他元器件进行电阻电路的等效也是这种情况下的等效。
3)在考虑电路中电容的容抗大小时,电路分析中往往只需要进行相对大小的分析。电路中,一般情况下并不需要进行定量的分析。
