MOS开关特性

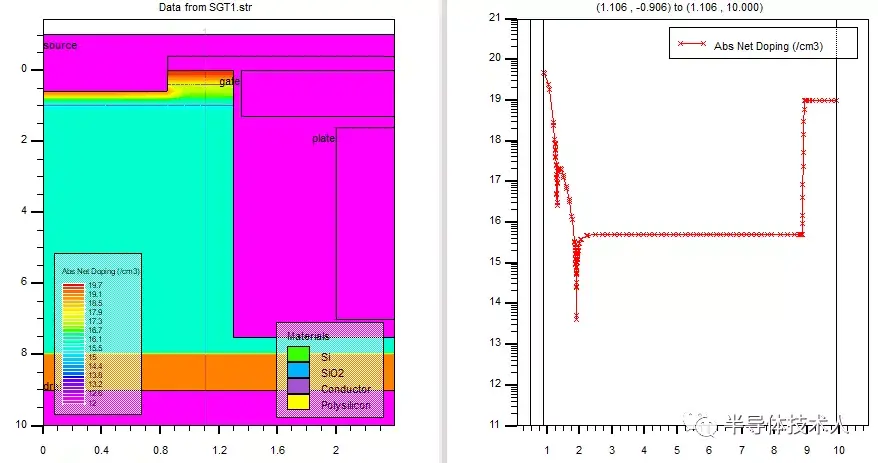

(1)SGT-MOS结构
屏蔽栅侧壁氧化层厚度：0.7um
屏蔽栅底部氧化层厚度：0.5um
屏蔽栅隔离氧化层厚度：0.3um
屏蔽栅宽度：0.4um
屏蔽栅纵向长度：3.4um

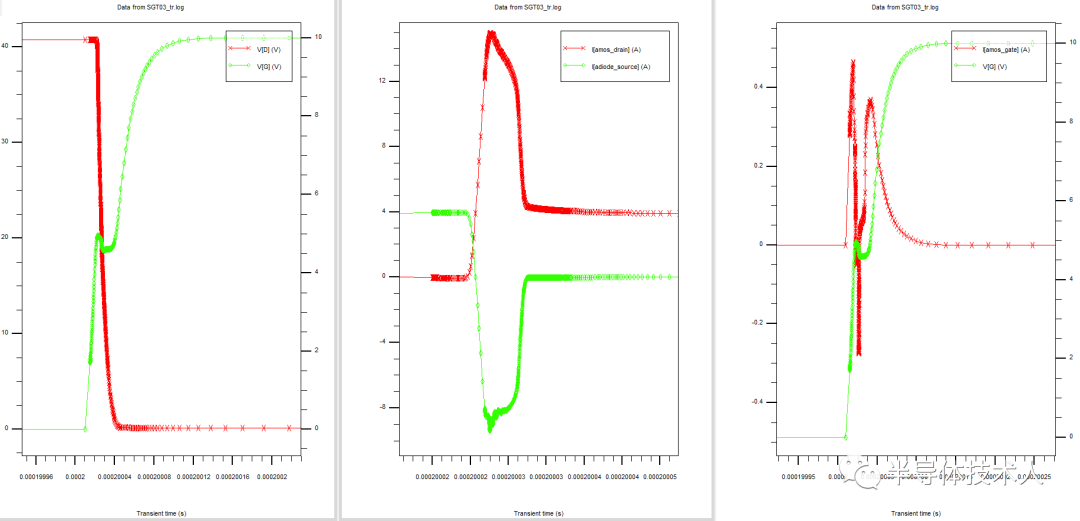

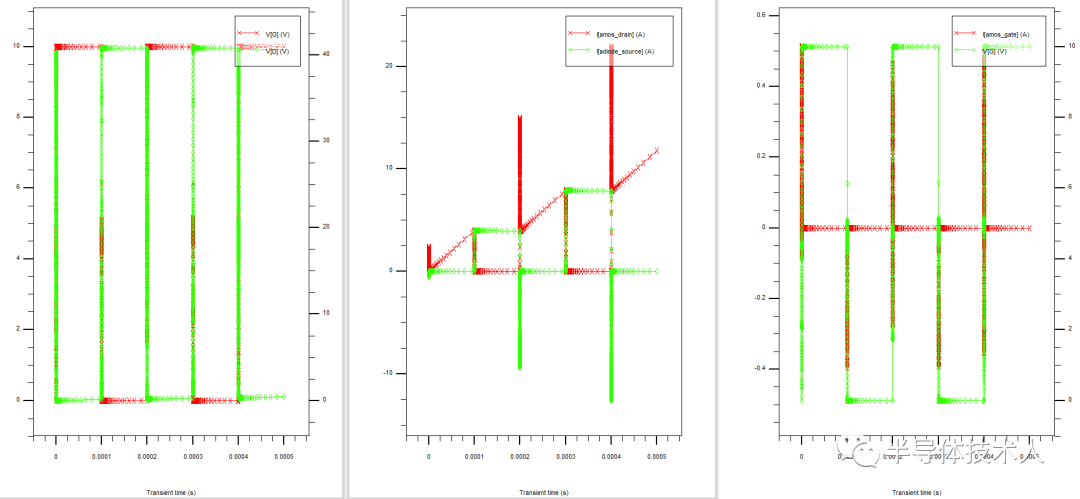

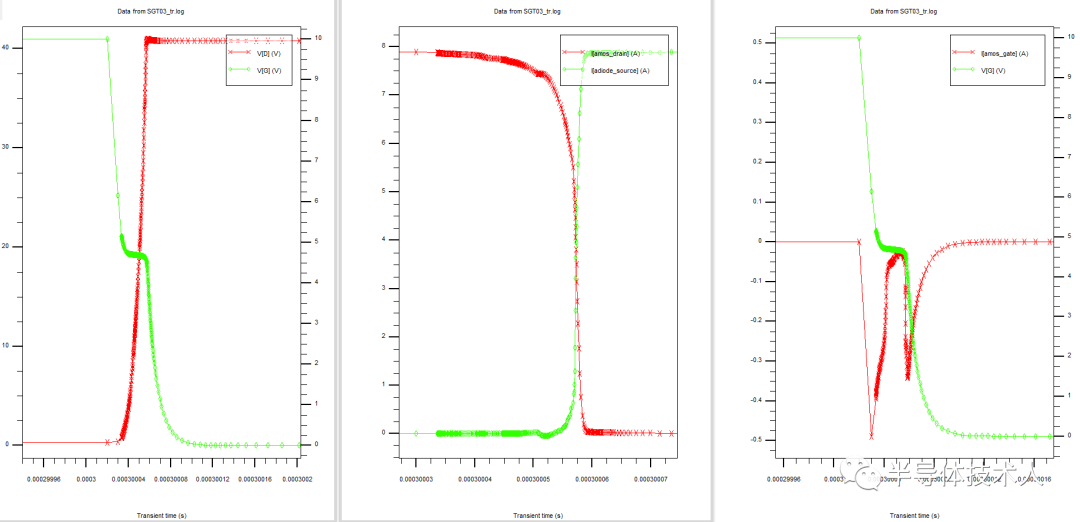

（2）SGTMOS开关特性

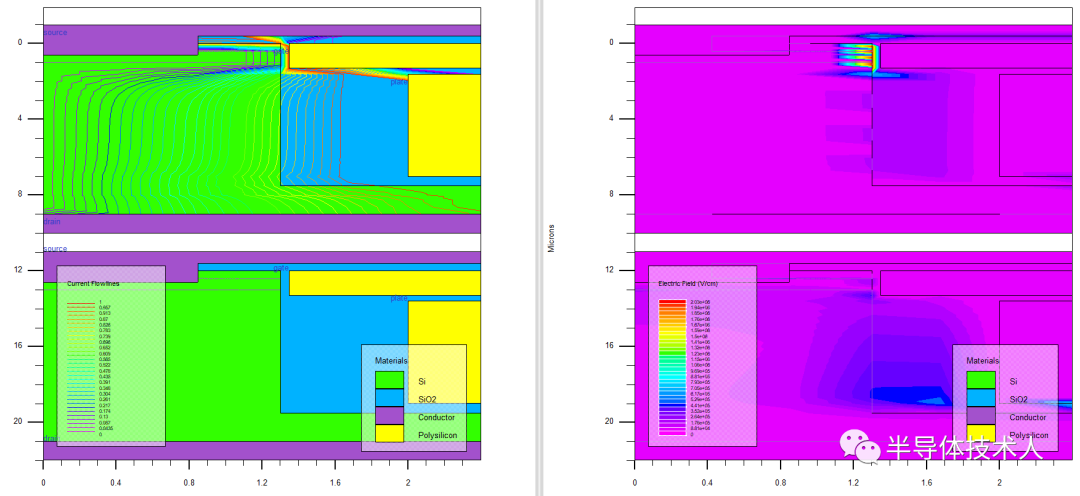

SGT（split-gate-trench，分裂栅极沟槽）结构因其具有电荷耦合效应，在传统沟槽mosfet垂直耗尽（p-body/n-epi结）基础上引入了水平耗尽，将器件电场由三角形分布改变为近似矩形分布。在采用同样掺杂浓度的外延规格情况下，器件可以获得更高的击穿电压，该结构在中低压功率器件领域得到广泛应用。
MOS器件第一个深沟槽(Deep Trench)作为“体内场板”在反向电压下平衡漂移区电荷，这样可以降低漂移区的电阻率，从而降低器件的比导通电阻(RSP)和栅极电荷(Qg)。第二个源极沟槽
内容转载自 半导体技术人，仅供学习交流使用，如有侵权，请联系删除。如果你还想了解更多关于电子元器件的相关知识及电子元器件行业实时市场信息，
MOS管作开关电路的常用电路
1、MOS管如何做开关电路使用？
2、MOS管做开关电路时为什么要加上下拉电阻？
3、为什么不直接用GPIO控制而要用三极管来控制MOS通断？

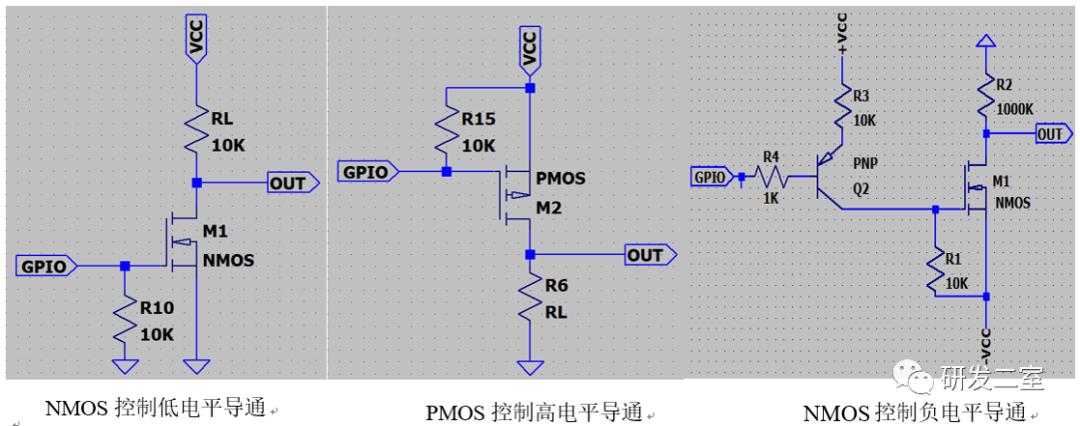

第一个问题，MOS管作开关电路有三种情况，分别是控制低电平导通，控制高电平导通和控制负电平导通。
控制低电平导通用NMOS；
控制高电平导通用PMOS；
控制负电平导通用NMOS；
第二个问题：上下拉电阻必须接，主要目的有三个：
1）上电时给MOS管的G极一个确定的电平，防止上电时GPIO为高阻时，MOS的G极电平不确定受到干扰；
2）断电时，如果MOS是导通状态，GS间的寄生电容没有放电路径，上下拉电阻可以给Cgs一个放电路径；
3）防止静电击穿；
第三个问题：

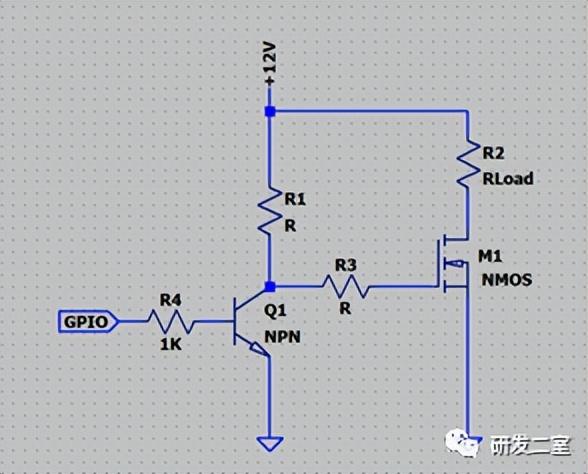

单片机的GPIO口是可以直接驱动三极管，对于很多MOS管却不能直接驱动，需要通过三极管或者光耦来转化一下，因为单片机的常用工作电压一般为5V或者3.3V，不会超过5V，对于功率较大的MOS管，导通电压可能超过5V，这就无法满足导通条件，必须要用三极管来转换，如下图所示：
上图中，单片机输出高电平时，三极管导通，集电极是低电平那么MOS管截止；当单片机输出低电平时，三极管截止集电极是高电平，MOS管导通。还可以在三极管的G和S极之间加一个稳压管。
下面以一个雷电触发电路为例子：

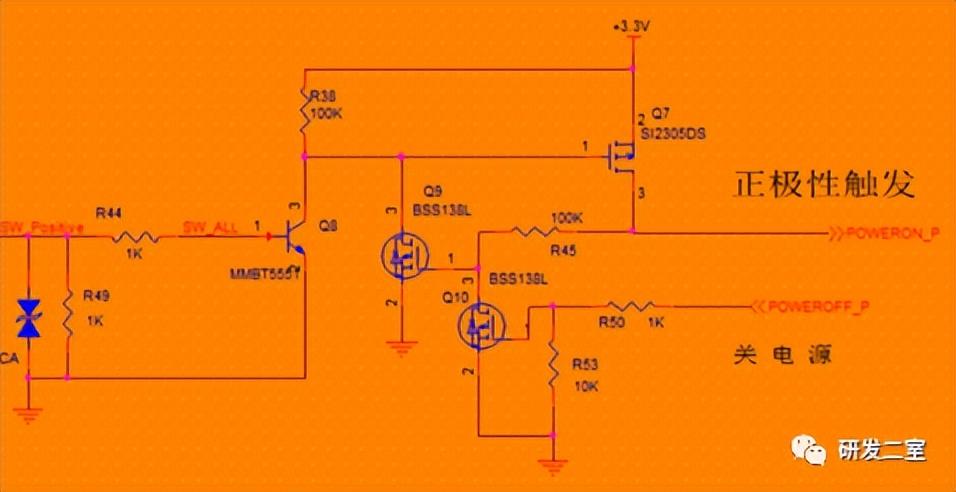

这个电路可以实现正极性触发，当SW_Postive有正极性来时，Q8导通，从而PMOS管Q7的1脚Vg电平为低，Vgs<0，Q7导通，输出高电平，导致Q9导通，Q9继续实现Q7保持导通状态，使得Poweron_P持续高电平。简单来说，SW_Postive即使有个很短的正脉冲信号，就输出Poweron_P持续高电平，从而开启整个电源，给MCU供电。Q10的作用是当MCU正常启动后，要关闭电源，只需给POWEROFF_P提供个高电平就可以，使得Q10导通，打破这个自锁状态，就可以关机了。
但实验发现，这个电路很容易误触发，很灵敏，这里的主要原因就是Q9的栅极是没接下拉电阻导致的，如果关机后，Q9的栅极，也就是1脚，虽然接了GPIO和Q10的漏级，但关机的时候，这两个脚相当于是悬空的，所以Q9.1很容收到外界的电平的干扰，且很容被静电击穿。所以，修改方法是Q9就像Q10一样，1脚接一个10K的下拉电阻即可。
