8大电路元器件的基本作用和工作原理,学电工从认识元器件开始!
最近很多的电工师傅都留言,说怎么样快速入门学习电工技术?从哪里下手比较好,其实老电工师傅都知道,不管是电路原理还是实物接线,要想看懂电路图或者分析电路原理,首先要弄懂电路元器件,因为电路元器件是构成电路的重要组成部分,弄懂了电路元器件,知道了元器件的动作原理和过程分析,那么电路图自然就看明白了,控制原理也是一通百通的道理,今天我们就重点来看一下电工入门常用的电气元器件,希望对电工初学者有帮助。
分享电感器的3个典型应用电路
LC滤波电路
如图6-8所示为LC滤波电路,该滤波电路是由电感做主要元件来构成的,这里电感量要比较大。C0和C2是滤波电容,C1是高频滤波电容。电容对直流电的阻碍作用是无穷大的,而电感对直流电的阻碍作用几乎为零,所以当电路中有直流电时,电流会顺着电感的方向输出当交流电通过时,电感会对交流电有很大的阻碍作用,然后流过电容接地。
LC谐振电路
如图6-9所示为收音机LC谐振电路,这是由电感器与电容器组成的谐振选频电路。可变电感器L与电容器C1组成调谐回路,通过调节电感即可改变谐振频率,从而达到选台的作用。
图6-8 LC滤波电路
图6-9 LC谐振电路
电感的串并联电路
1.串联
如图6-10所示,两个电感串联。电感的串联和电阻的串联形式是一样的,两只电感器首尾相连。电感串联后总的电感量是两个电感的电感量之和。
2.并联

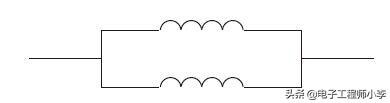

如图6-11所示,两个电感并联。电感的并联和电阻的并联一样,电感并联之后总的电感量为两只电感量的倒数之和。
图6-10 电感器的串联
图6-11 电感器的并联
