高清图解 新能源汽车制动系统电动真空泵

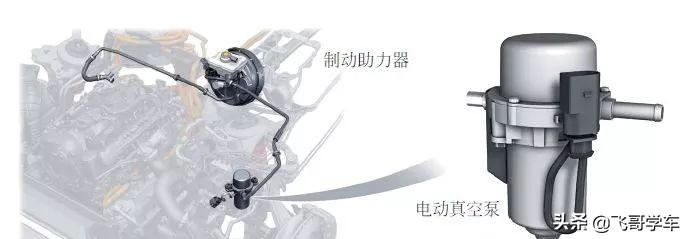

奥迪Q5电动真空泵
电动制动真空泵V192固定在ESP总成的前面，该泵的作用是在发动机关闭期间，为制动助力器提供足够的真空力。
奥迪Q5全混合动力车型电动真空泵
制动真空泵V192由发动机控制单元J623经继电器J318来操控。需要时，通过制动助力压力传感器G294来接通该泵。
宝马X1电动真空泵
F49 PHEV制动真空系统由如下图所示部件组成。

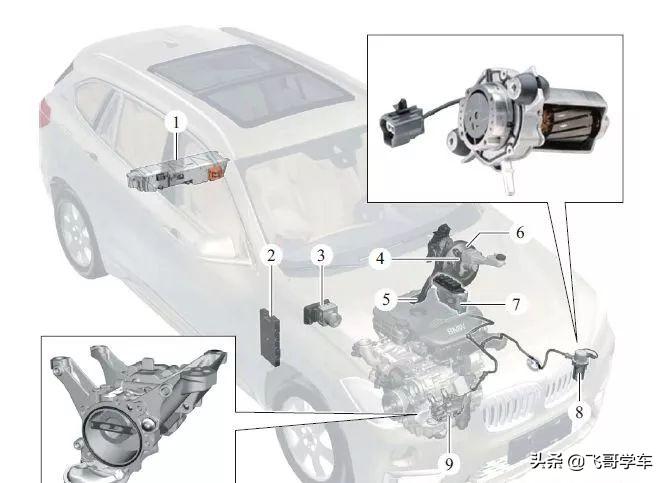

F49 PHEV制动真空系统
1—电动机电子装置（EME）；
2—车身域控制器（BDC）；
3—动态稳定控制系统DSC；
4—制动真空压力传感器；5—制动踏板；
6—制动助力器；7—数字式电动机电子装置DME；
8—电动真空泵；9—机械真空泵
为了确保制动伺服装置在制动过程中可以辅助驾驶员，需要配备充足的真空源。B38发动机通过机械真空泵产生必要的真空，见下图。因为在B38发动机停转的阶段仍需保障真空供给，所以真空系统通过电动真空泵进行增强。当真空系统中的真空值降至低于预定阀值时，电动真空泵被启用。真空数据通过制动伺服装置中的制动真空传感器进行记录。

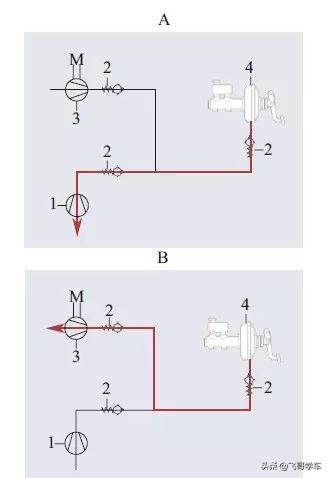

F49 PHEV中的真空源示意图
A—使用内燃发动机驱动；B—电气驱动；
1—机械真空泵；2—止回阀；
3—电动真空泵；4—制动助力器
电动机电子装置（EME）是控制电动真空泵的中央控制单元。该装置为制动真空传感器供电并读取压力信号。如有必要，EME可以启用电动真空泵。达到规定的真空等级后，撤销对电动真空泵的启用。
如果电动真空泵提供的真空压力不足，则通过DSC液压控制单元进行压力蓄积辅助提供制动动力。
如果电动真空源出现故障，则禁止进行纯电力驾驶。如果出现这种状况，EME在踩下刹车踏板后发送一个启动内燃发动机的请求信号。汽油发动机打开后通过机械真空泵保障真空状态。通过中央数据显示屏（CID）告知驾驶员故障信息。制动真空源的信号传输如下图所示。

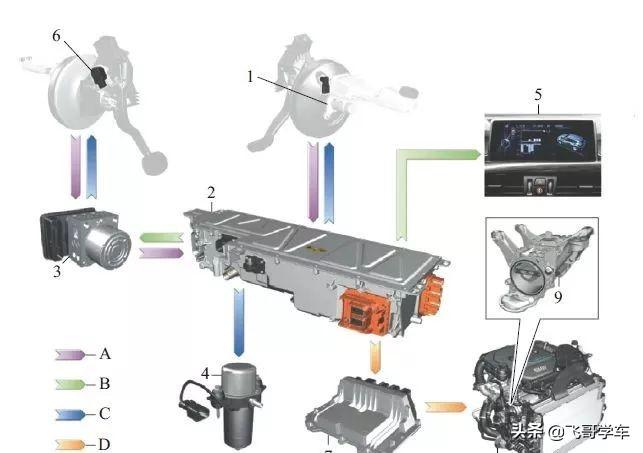

F49 PHEV中制动真空源的信号传输
A—信息输入；B—信息输出；
C—电压输出；D—发动机启动请求信号；
1—制动真空压力传感器；2—电机电子装置（EME）；
3—动态稳定控制系统DSC；4—电动真空泵；
5—中央数据显示屏CID；6—刹车踏板行程传感器；
7—数字式电动机电子装置DME；
8—汽油发动机（B38）；9—机械真空泵
奔驰S500PHEV电动真空泵
电动真空泵根据需要由电控车辆稳定行驶系统控制单元进行促动，其功能是在制动助力器BAS内建立真空，并在电气运行时保持真空。电动真空泵实体及接口如下图所示。

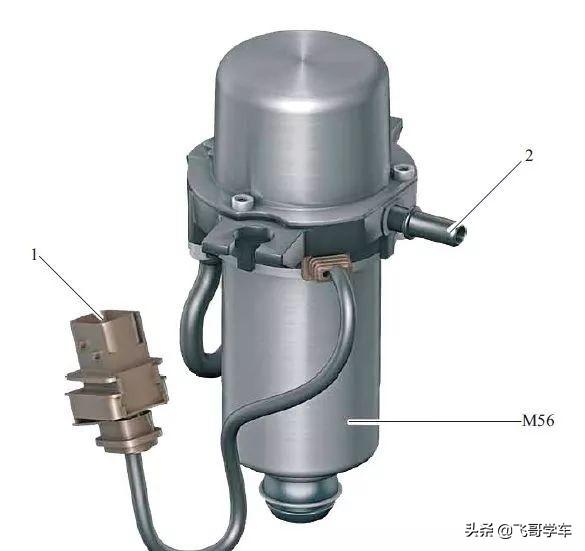

奔驰电动真空泵
1—电气插接口；2—真空接口；M56—真空泵
真空泵产生真空，并通过相应的真空管传导至制动助力器BAS。当内燃机运行时，由机械式真空泵保证真空度。
永铭固液混合电容器——汽车电子水泵中的应用介绍
汽车电子水泵在整车中的应用说明：
汽车电子水泵凭借“体积小、重量轻、可靠性高、无噪音、使用寿命长”可精确控制水冷效果，可快速暖车、液流率低、节省油耗动力等优势。广泛应用于新能源汽车、传统发动机高端车型、涡轮增压发动机车型。
近两年，随着新能源汽车市场的快速发展,使得汽车电子水泵的市场空间逐年快速增大，相比传统燃油车只需配备一个机械水泵的情况下，新能源车需要对三电系统进行精确的温度控制，在使用水冷的情况下，每车需要配置2-5个电子水泵（平均约为3个），未来汽车电子水泵市场空间巨大。
固液混合电容在汽车电子水泵中的作用及重点要求：
作用：
在汽车电子水泵中，一般会用到4-6个固液混合电容器，主要起母线滤波和储 能的作用，为整机降低EMI和EMS。
重点要求：
纯电汽车-电子水泵 ：工作温度为80℃~100℃ 、抗震要求10G 、耐纹波能力强。
混动及燃油车-电子水泵：工作温度为125℃~140℃ ，满负荷运转时发动机转 速高达4000-6000转/分，抗震要求提升至30G ；耐纹波能力强。

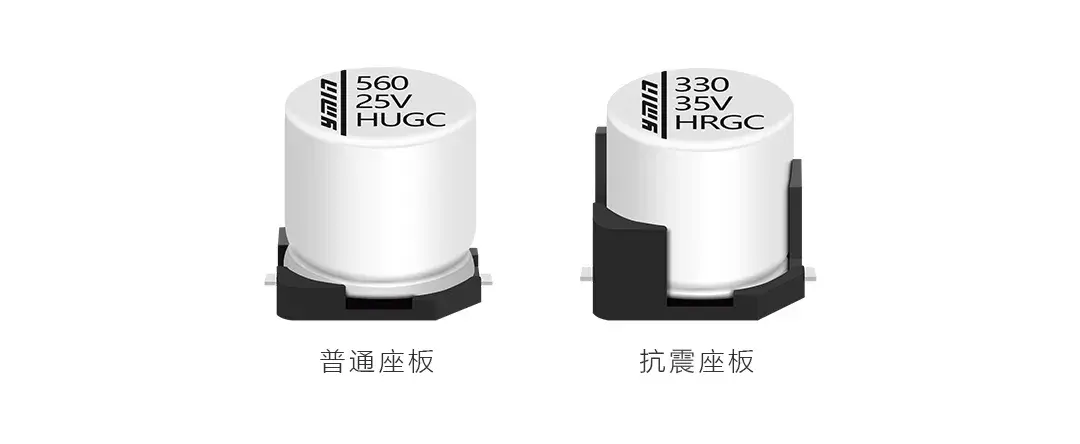

永铭固液混合电容性能和品质能够比肩日系品牌，推荐如下：
永铭固液混合电容的特点：
耐压余量：
电容能够耐受电压达到1.5倍的额定工作电压，足够的耐过压余量可以确保整机稳定可靠、游刃有余地应对电压突波。
宽温稳定：
在-55℃~150℃的宽温范围内，电容的容值稳定，低温-55℃下电容的容值能够保有常温容值的90%以上，高温150℃下电容的容值不超过常温容值的1.2倍。
在-55℃~150℃宽温范围内，电容的ESR稳定，确保整机EMC性能符合要求。
高频性能：
在10KHz~600KHz范围内，电容的ESR保持相对稳定且比较低的数值，因而能够滤除宽频范围内的线路杂波和噪声；同时，高频大纹波电流通过电容时，电容发热很小，因而确保电容的耐纹波电流的能力和工作时的自温升，提升电容的可靠性。
高温耐久：
在+150℃温度下，电容能够持续稳定工作，长期高温工作后电容的容值依然能够保有初始值的80%左右，因而可以保证整机的运行稳定可靠、工作期内整机性能保持在高位水平。
卓越抗振：
常规品耐振动能力可保证10g以上。
抗震品的耐振动能力可保证30g以上。
卓越的抗震动能力可确保水泵在各种工况下都能够稳定可靠的工作。
结 语
永铭固液混合电容自2018年初开始大批量应用于汽车电子零部件中，多年来以卓越的产品性能、稳定的批量交付以及良好的市场口碑赢得了国内多家优秀车企的认可和高度评价，是汽车电子值得信赖的优秀合作伙伴。
