盘点6种电路仿真软件，总有一款适合你

电源仿真软件有很多，如何选择呢？专注于电源仿真的杨帅锅以他的应用经验，帮大家分析常用6种电源仿真软件的利弊：

六款电路仿真软件对比

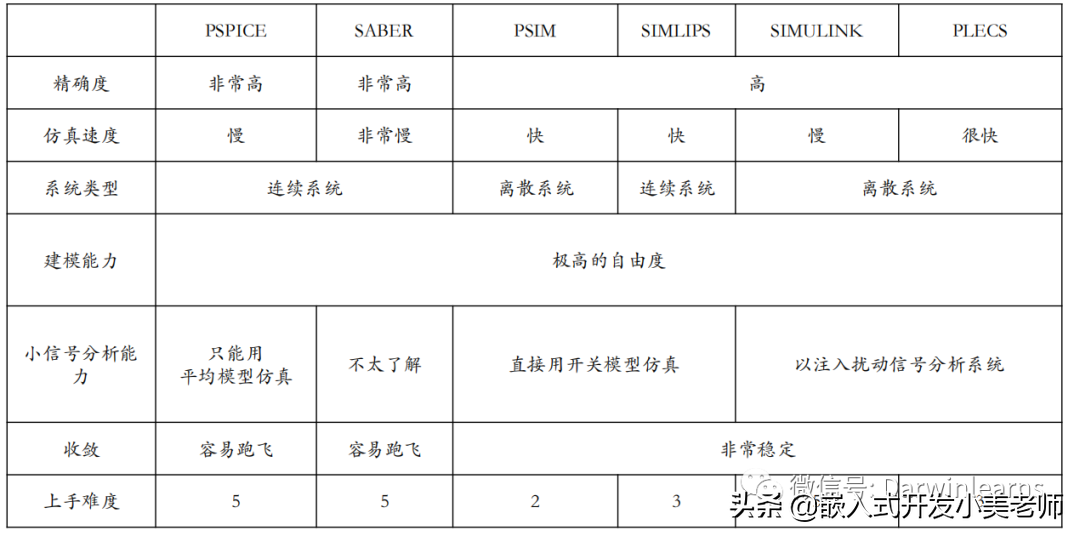

这里，我列举了市面上常见到的电源仿真软件，把它们的特性做了一个表格，以我的应用的经验，做一些解释，可以为大家简单介绍一下不同的仿真软件优点以及最擅长的事情。

PSPICE、SABER： 更偏向于模拟，即连续系统，精度高但是运行速度很慢，很慢，很慢，这里说三遍。此外，这两款软件不能直接用仿真，跑环路分析，只能用平均模型去分析，所以上手难度高。做芯片设计的人可能会用PSPICE用的比较多，因为是Cadence里面的一个组件。

PSIM： 连续和离散的系统都可以分析，运行速度快，建模能力高，在这几款软件中，PSIM是最简单的，上手特别快，所以国内用的人较多。但也有问题，不能仿真开关与环路。

SIMLIPS： SPICE核心的简化版，与PSPICE差不多，把PSPICE的一些优点也拿过来，同时更稳定不是那么容易跑飞，很容易收敛，不像PSPICE好不容易跑了一个多小时之后，发现直接报错，会很崩溃。SIMLIPS能够直接分析开关器件，做系统分析时候，非常有用。

SIMULINK、PLECS： 这两个的操作方式是差不多的，如用户界面一些习惯。当然PLECS以前是SIMULINK里面的一个小组件，后面它独立出来的，所以会了SIMULINK，PLECS也会了。它们的区别是PLECS会快一些，至少3倍以上，它在算法和求解器上做了一些优化。这两个软件都可以分析连续系统，尤其在离散系统这一块更是它们的强项，包括离散的建模，还有一些用代码来实现做一些仿真。这方面都是它们两个强项，也能够分析环路，但是它们的分析方法跟SIMLIPS用一个分段线性的方法不一样，以我来看是一个暴力求解器的方法来做的。

从上手难度来讲，PSPICE跟SABER的难度是非常高的，而SIMULINK如果你有基础你习惯了MTALAB的操作方式还有一些语言的配合搭配，习惯了之后难度上手会低一些，SIMLIPS和PLECS的难度稍微会比前面两个低一些。

PSIM软件上手难度是最简单的，也是稍微学一下就可以拿来干活的。所以如果是一个新手，该选择哪一个软件来做？我建议要是不想花太多的时间精力，用PSIM就好了，如果想更深入点研究，就可以考虑MTALAB的SIMULINK或者是PLECS，如果是偏模拟，就去研究SIMLIPS。

使用PLECS搭建逆变器仿真模型

下面就来看一下如何在PLECS这个软件中，把上一讲逆变器的仿真模型搭出来（点击回看） ，并调试参数，为做实际的样机建立一个理论的基础。

先在PLECS里面新建一个文件，一步一步来实现离网的逆变器闭环的控制。完整的模型搭建、参数调节过程，请观看视频：PLECS小白上手指南。以下是主要的几大步骤介绍：

第一步搭建功率等级模型

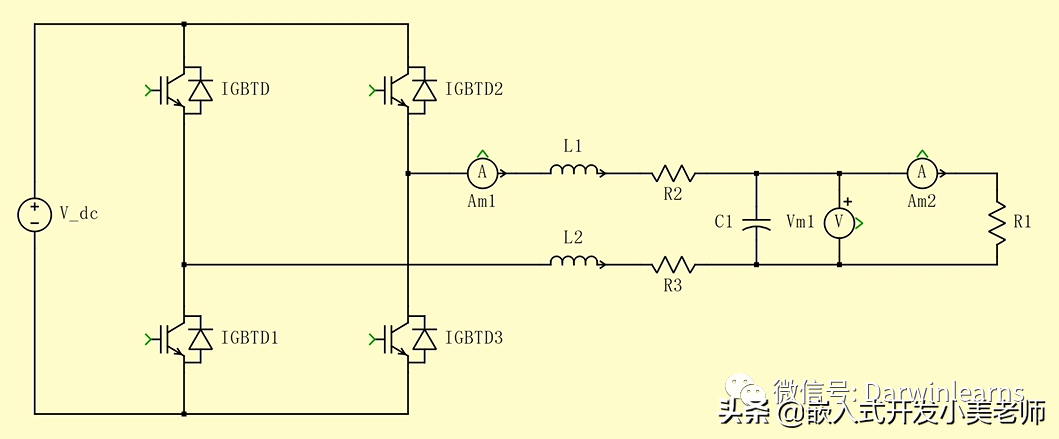

先把功率级的几个器件放进去，可以根据个人喜好来做，比如本人是喜欢先把东西全放好之后，再连线。

在连线时，需要注意的是PLECS里面有分为黑色和绿色两种线。黑色的线是属电气属性，只能跟电气这块的线连接，绿色比如说IGBT的G这一块是绿色的输入信号，在这个软件中的绿色代表的是信号和控制属性。

现在参数都没计算，先把线连起来，后面再去算参数。

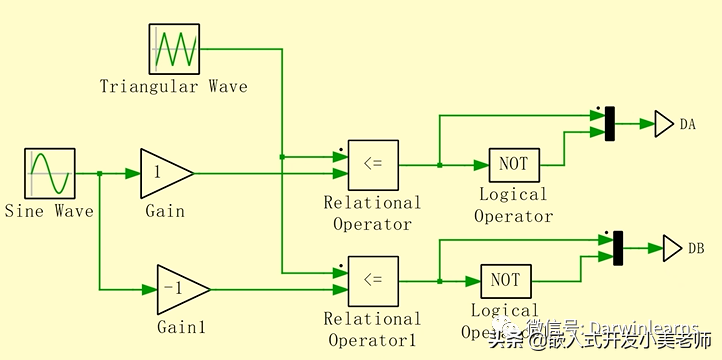

第二步搭建PWM方波

我们需要把PWM的方波搭出来，假设这里使用的是单极性倍频调制（详见上一期视频讲解）。

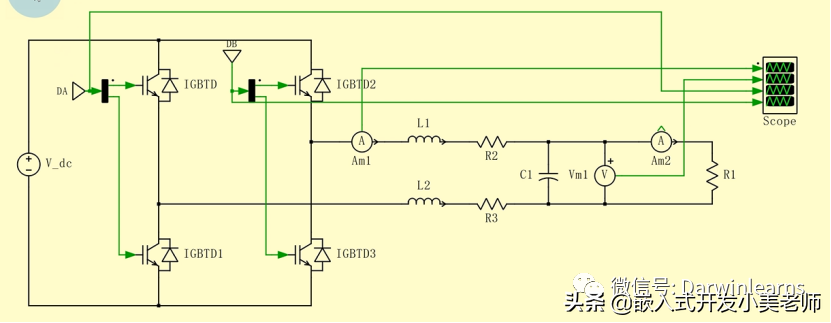

通过网络名的形式，将PWM方波与IGBT桥臂连接。

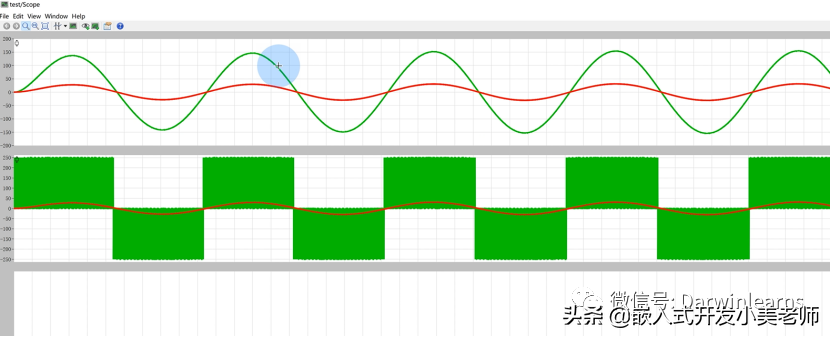

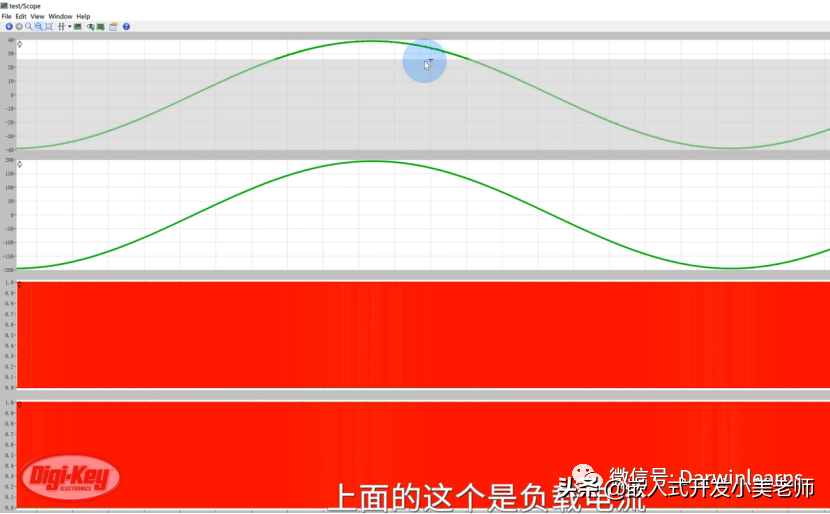

连接完成之后，就可以通过示波器查看波形：

示波器显示：电感的电流、输出电压、2个桥臂的驱动波形。

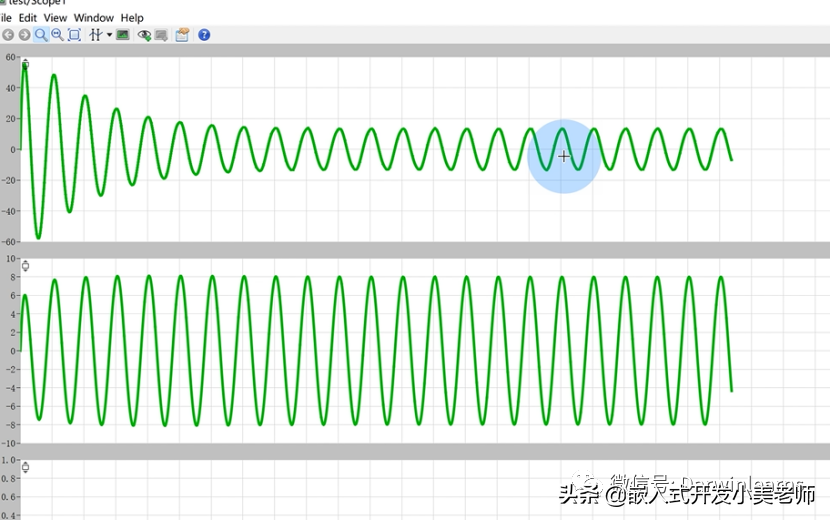

之后修改求解器的值，以1us做间隔，仿真时间100ms。设置为求解器之后，需要调试正弦波，给定幅度150V，频率50Hz，并设置调制比为0.8，然后就可以看到：

以上就把开环的模型做好了，下一步就是要加闭环了。

嵌入式物联网需要学的东西真的非常多，千万不要学错了路线和内容，导致工资要不上去！

无偿分享大家一个资料包，差不多150多G。里面学习内容、面经、项目都比较新也比较全！某鱼上买估计至少要好几十。

点击这里找小助理0元领取：嵌入式物联网学习资料（头条）

第三步搭建闭环

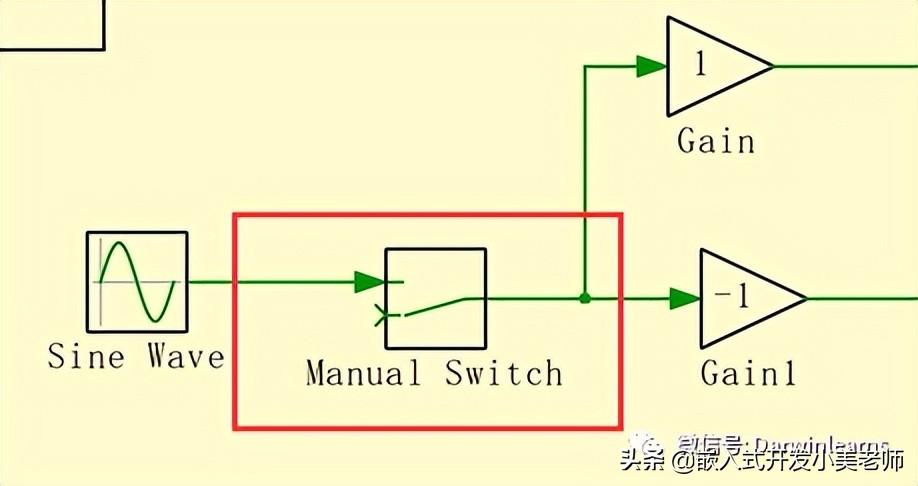

加闭环就是把开环的占空比，换成闭环输出的一个调制量。为了仿真方便，做一个开关手动去切开环和闭环。

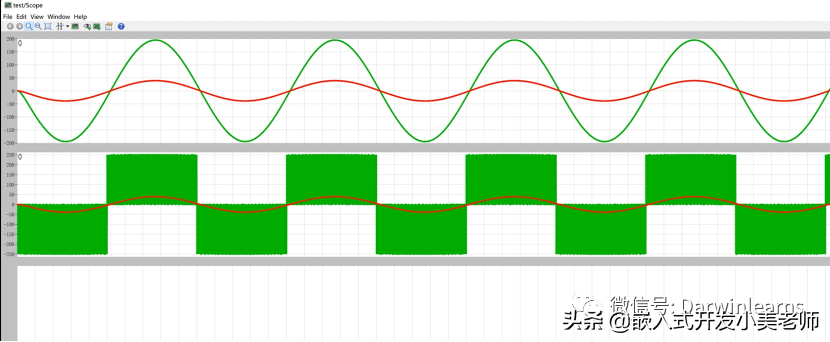

通过示波器查看：第一组波形是负载电流与输出电压，第二组波形是电感电流与桥臂电压（开关节点波形），开环状态下波形：

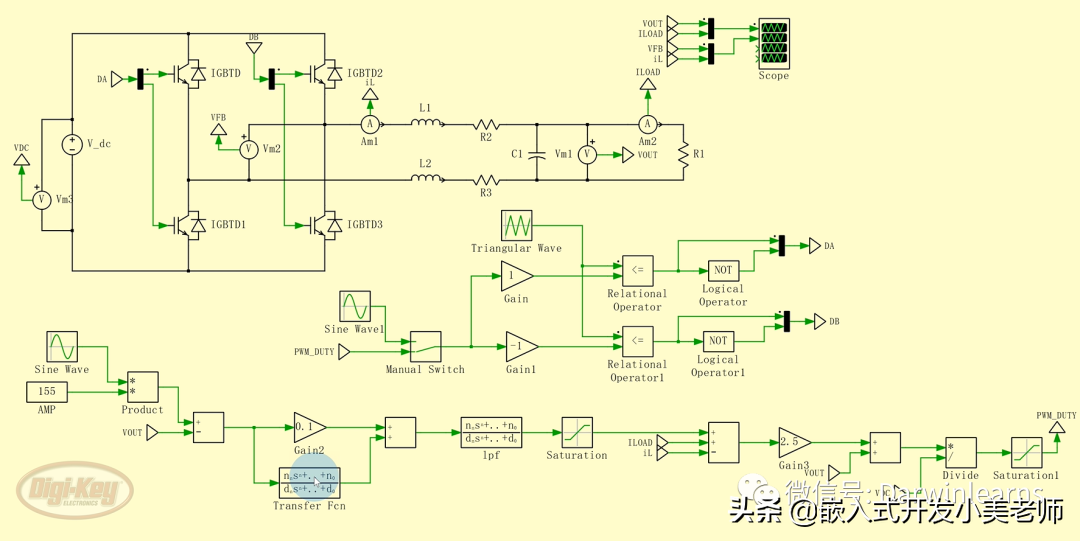

现在开始搭闭环，包括电压环、电流环。完整的模型如下图：

最后运行效果：

负载电流、输出电压、电感电流、桥臂电压

PR比例控制器波形
