长江电子航道图获好评：数据交换共享，干支联动增效

近日，在交通运输部长江航务管理局（简称长航局）“我为群众办实事”公共服务措施效果评价专项调查中，“长江电子航道图服务功能拓展”项目受到用户一致好评。目前，电子航道图丰富了航道、锚地、服务区、桥梁码头等通航信息，覆盖范围上延至云南水富，基本实现汉江、赣江、信江等重要支流的互联互通。

11类接口个性化服务

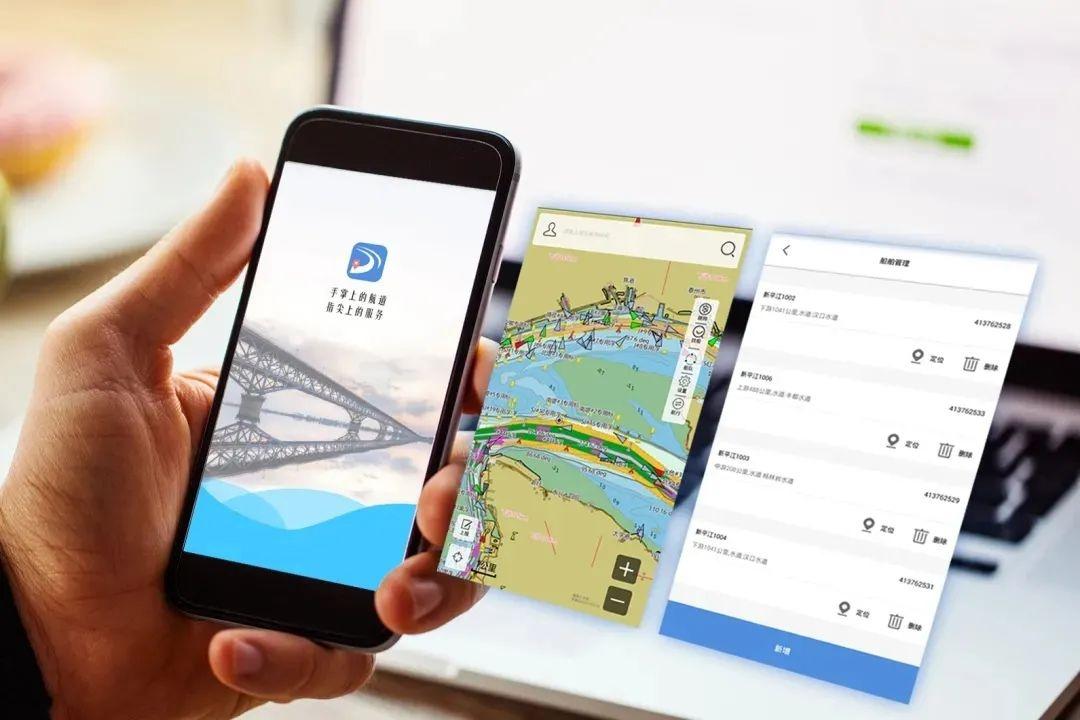

“最新的长江航道图App增加了航路规则、服务区标识等海事、通航安全管理信息，有了这张航行图，航行无忧了”。常年在长江上跑船的王华说。

从“航道图”到“航行图”，背后是行业服务理念的变革和服务方式的创新。长江航道测量中心副主任杨保岑告诉记者，以前航道的数字化主要服务于航道养护、航标维护等内部管理工作，现在的长江电子航道图则以行业用户需求为导向，为水上从业人员、航运企业提供更加便捷、高效的航运公共服务。

为进一步消除长江电子航道图信息服务中的难点、堵点，长航局组织长江航道局、长江海事局、长江三峡通航管理局等单位协同作战，建立沿线基层单位“点对点”基础地理信息采集机制，全力推进信息整合，尤其海事部门分道航行规则、安全预警提示、应急救助站点等26项基础信息上图，保障了长江电子航道图信息服务的一致性。

目前，长江电子航道图完成2628公里航路、140座桥梁、2211座码头和13处绿色服务区等4大类地理信息专题图层发布；按照船员、港航企业、物流公司及港航管理部门的使用需求，提供11类个性化服务接口，推送更加完善的水位、气象、航道通告、维护尺度、航标异动等，为用户提供更加丰富的服务功能。

覆盖1045公里支流高等级航道

“长江电子航道图延伸到支流，将进一步提升汉江航运的安全性和运输效率。”湖北省交通运输厅港航管理局相关负责人介绍，在已建成的汉江碾盘山至龙王庙段电子航道图基础上，该局再次委托长江航道测量中心完成了碾盘山至襄阳143公里电子航道图制作项目。

“我们按照长江航道信息化建设运行成套方案在汉江进行深化推广，拓展长江水系电子航道图的应用覆盖范围。”杨保岑说，汉江电子航道图已在长江航道图App中上线运行，穿行在长江、汉江的船舶无需切换，“一张图”就可辅助行驶和提供相关服务。

除了给船方、港航企业等带来高效便捷的航运服务，长江电子航图的使用还可产生可观的航运效益。据长江航道局测算，长江电子航道图推广后，船舶平均利用航道水深较过去增加0.3米至1米，船舶平均净载重量年均增幅可达7.4%。

长江、汉江“干支联动”一体化航道信息服务新模式，也引来了赣江、信江等长江支流加入。赣江电子航道图、信江电子航道图先后建成投运，并实现与长江电子航道图的互联互通。目前，长江电子航道图数据已覆盖支流高等级航道里程1045公里。

长江全流域开放共享

2021年，交通运输部印发的《关于推进长江航运高质量发展的意见》《长航系统“十四五”发展规划》，对长江电子航道图功能及覆盖范围提出明确要求。“推广应用长江电子航道图，实现长江航运‘一张图’，是提升长江航运公共信息服务能力的重要抓手，对于促进全行业及全流域公共信息服务协同发展具有重要意义。”长航局副局长邱健华说。

目前，长江电子航道图在长江流域示范标杆效应明显。从长江干线贯通到干支联运再到江海联运，长江电子航道图关键技术及长江航运信息建设成果已初步实现了全流域开放共享。数据显示，电子航道图App用户数量已达到12万人，相关航运企业、管理单位、研究机构等达到500余家，服务访问量达600万人次。进出长江的近500艘海轮的海图显示终端兼容显示和应用了长江电子航道图。

同时，长江电子航道图为其他内河提供了经验借鉴。通过主持编制内河电子航道图系列标准规范、开展一项项科技攻坚，为地方港航管理部门提供数据采集、制作发布、运行等技术支持。“长江电子航道图是我国内河最权威、最标准的一张图，是当之无愧的中国内河第一图，具备了代表国家标准向全国推广的条件。”杨保岑说。

“当前，长航局正积极谋划建设基于长江电子航道图的长江航运公共信息服务平台，为行业提供一站式航运信息服务，促进‘航道图’向‘航行图’提档升级。”邱健华表示，“十四五”期，长航局将持续推广电子航道图应用，加大与沿江地方港航管理部门共建合作，推动建立长江水系电子航道图服务中心，促进全国电子航道技术、服务标准统一。到2025年，长江电子航道图将基本覆盖长江流域，高等级航道基本实现干支联网、江海联通运行。

（来源：长江航运微信公众号）

【实习编辑：商佩】

更多精彩内容，请在各大应用市场下载“大武汉”客户端。

内河电子航道图生产优化研究与应用龙志刚专栏

作者：路轩轩赵睿赵志明许宁 | 河南省交通规划设计研究院股份有限公司，工程测绘与地理信息研究院

编辑：李昂| 校核：龙志刚刘文丰| 审核 ：龙志刚

引言

在水运领域，电子航道图是指利用计算机、地理信息等技术，将航道各要素信息按照标准规范进行技术处理，制作而成的标准化、数字化的专题地图。推动全省通航水域电子航道图的建设，对全面提升航道的公共服务能力和水平，促进航道标准化建设以及航运管理的转型升级具有重大的作用和意义。

方法的提出

内河电子航道图是数字航道建设的基础，同时也是其核心部分。现有电子航道图生产中存在的诸如人工参与过多、使用软件繁多和生产工序复杂等缺点。目前，长江电子航道图主要基于清华山维软件进行数据处理，将处理过的测量数据导入NIS（Nautical Information System 海图信息系统）库，依据图幅范围制作长江电子航道图。

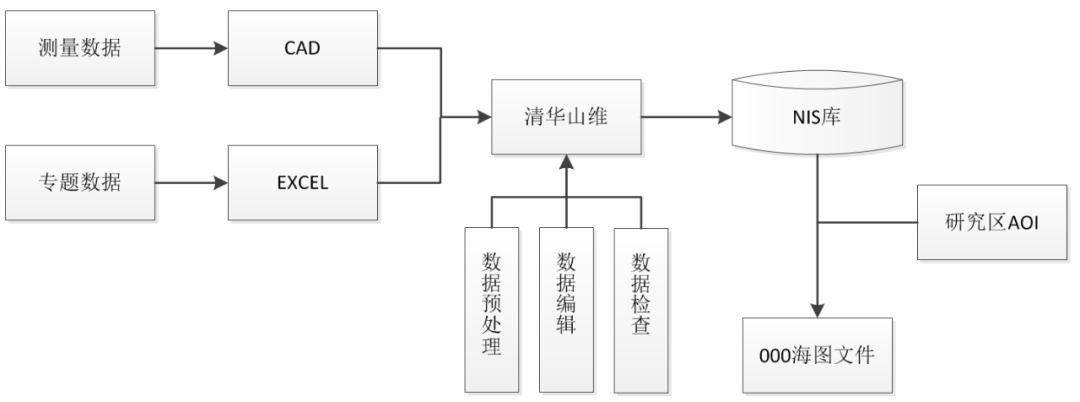

基于清华山维的电子航道图制作流程图

该电子航道图制作方法存在着自动化程度不高、数据格式多样、专业软件繁多和生产工序复杂等缺点，在一定程度上限制了电子航道图的应用。因此，在内河电子航道图生产实践中，提出了一种基于GDB模板的全新电子航道图制作方法 ，该方法的创新点在于数据采集、处理、编辑、存储和电子航道图制作均在同一个软件环境下进行，减少数据转换和导入环节，降低数据处理成本，提高电子航道图制作的效率。

基于GDB模板的全新电子航道图制作方法

基于GDB模板的电子航道图制作方法的核心是制作电子航道图数据采集GDB模板和建立地物要素与S-57的物标对应关系。GDB模板的制作依据了NIS模型、《长江电子航道图制作规范》的CJ-57标准和研究区内地物要素的种类，该模板用于数据采集、编辑、存储和电子航道图的制作。地物要素与S-57的物标对应关系记录着GDB模板中每一要素类与NIS模型中要素类的对应关系。然后，将经过处理的数据导入NIS库，依据图幅范围制作研究区的电子航道图。

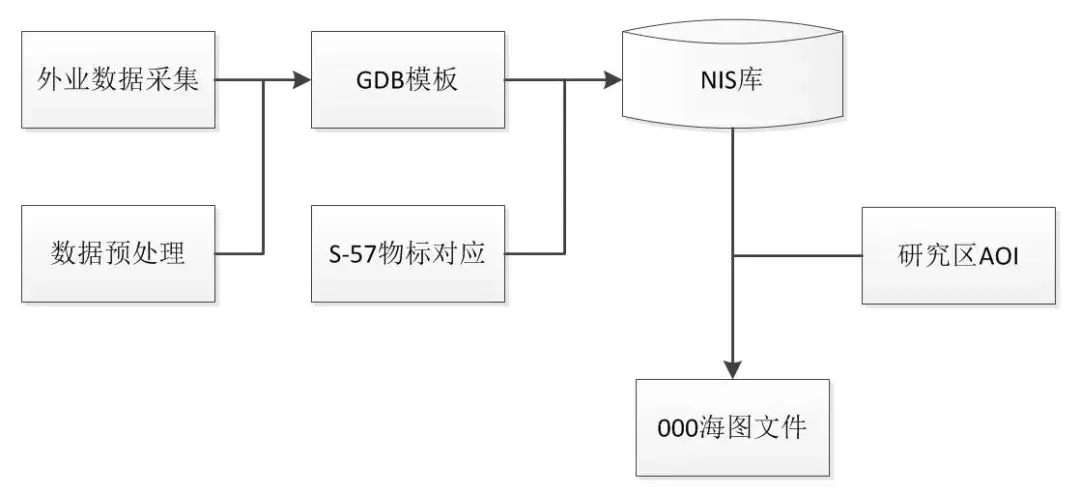

基于GDB模板的电子航道图制作流程图

关键技术

1.电子航道图数据采集GDB模板

根据NIS模型、《长江电子航道图制作规范》的CJ-57标准和研究区内地物要素的类别，作者设计出适用于本研究区的电子航道图数据采集GDB模板，该模板主要用于数据采集、编辑、存储和电子航道图的制作。GDB模板的结构可划分为三级：GDB文件夹、数据集和要素类。其中，要素类级别包括要素图层24个：HN01航标、HN02湖泊岸线、HN03码头、HN04渡口、HN05居民地、HN06大坝、HN07桥梁、HN08道路、HN09码头渡口海事处地名、HN10危险区、HN11等深面、HN12河流、HN13湖泊、HN14未测区、HN15等深线、HN16渔业区、HN17植被、HN18陆地、HN19自然地名、HN20等深点、HN21航道、HN22航线、HN23码头面、HN24渡口面。

GDB模板的每一个要素图层对应研究区的一种地物要素，还对应NIS模型中的一个要素类，为了能够在同一个软件操作环境下实现电子航道图的制作，GDB模板就成为外业测量数据和电子航道图联系的桥梁。此外，为保证电子航道图物标属性的完整，每一要素图层还包括若干个必备的属性字段。

2.地物要素与S-57的物标对应关系

地物要素与S-57的物标对应关系（表2）记录着电子航道图数据采集GDB模板中每一要素类与NIS模型中要素类的对应关系。建立地物要素与S-57物标对应关系的主要目的在于使得研究区内地物要素与NIS模型之间相应物标在逻辑上对应，为建立研究区电子航道图数据采集GDB模板提供依据。同时，地物要素与S-57物标对应关系的建立为开发自动化工具，实现GDB模板存储的数据自动化导入NIS库，进行电子航道图自动化制作奠定了基础。

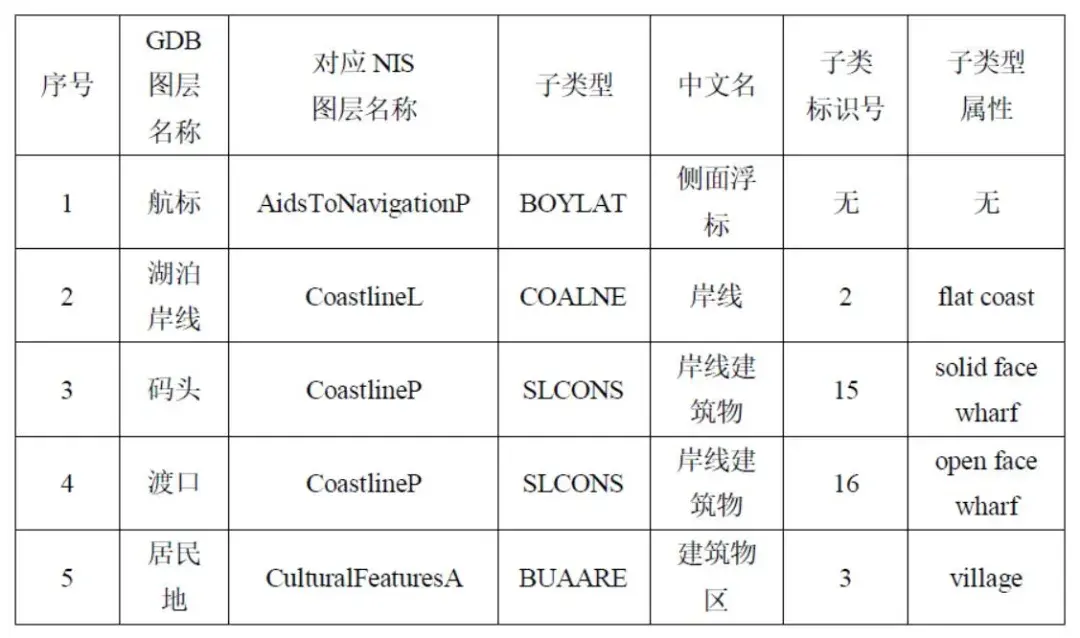

研究区地物要素与S-57物标对应关系（部分）

南湾水库电子航道图制作

南湾水库位于淮河支流浉河上，距河南省信阳市城区8公里。南湾水库电子航道图制作范围东西长9.3公里，南北宽5.6公里，图面比例尺为1：5000。研究区内地物要素采集以水面地物要素为主，陆地地物要素为辅，主要包括航标、航道、航线、水深点、等深线、等深面、岸线、道路和地名等。

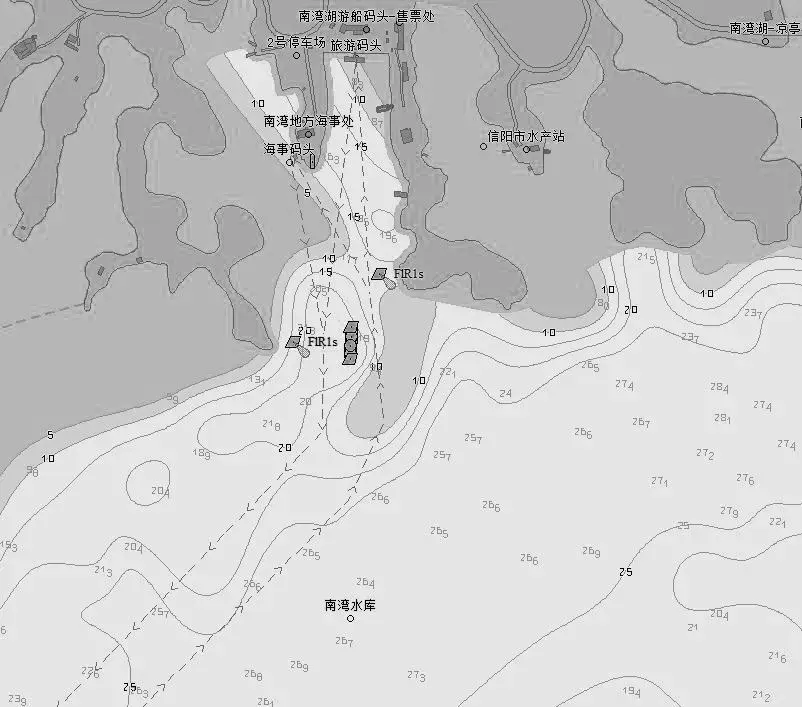

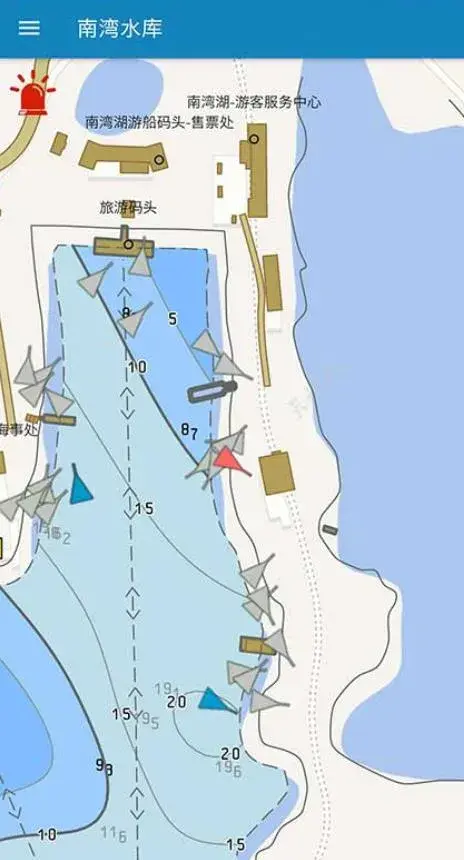

作者以南湾水库作为研究对象，使用文中提出的基于Maritime Charting的内河电子航道图制作方法，经过外业数据采集、数据预处理、数据要素导入GDB模板、自动化导入NIS库和电子航道图输出等操作工序，成功制作出南湾水库电子航道图。

结语

（1）针对基于清华山维的电子航道图制作方法存在着自动化程度不高、数据格式多样、专业软件繁多和生产工序复杂等缺点，提出一种基于Maritime Charting的内河电子航道图制作新方法。以信阳市南湾水库为研究对象，使用该方法成功制作出南湾水库电子航道图，证明了方法的有效性和实用性。

（2）基于MaritimeCharting的内河电子航道图制作方法的核心在于制作电子航道图数据采集GDB模板和建立地物要素与S-57的物标对应关系。文中建立的GDB模板主要基于研究区内的地物要素，所以该GDB模板的普适性偏差，为了在更多地区使用该方法制作电子航道图，可以针对特定地区对GDB模板进行扩展和丰富。
