CAD练习小案例：电子电气图形设计入门
阅读完，如果觉得有用，那么点击"关注"和点赞是对作者的一种尊重和鼓励。版权所有，抄袭必究。
CAD练习小案例
今天介绍一个关于电气用图形符号的绘制案例，比较简单，就使用2、3个命令，有兴趣的朋友可以对照步骤进行练习，适合CAD初学者。

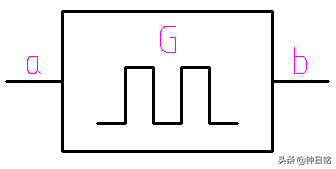

案例要完成的可控非稳态元件一般符号（S01679）如图1所示，该符号中字符G为发生器的限定符号，若波形明显时，该符号可以无附加符号示出。下面介绍该图形符号的绘制步骤。
图1 可控非稳态元件一般符号
具体步骤如下。
（1）设定所需的工作图层后，单击"直线"按钮，根据命令行提示进行以下操作。
命令: _line
指定第一个点:
指定下一点或 [放弃(U)]: @15,0↙
指定下一点或 [放弃(U)]: @0,10↙
指定下一点或 [闭合(C)/放弃(U)]: @-15,0↙
指定下一点或 [闭合(C)/放弃(U)]: @0,-10↙
指定下一点或 [闭合(C)/放弃(U)]: ↙
绘制的图形如图2所示。
图2 绘制的图形
（2）单击"直线"按钮，根据命令行提示进行以下操作。
命令: _line
指定第一个点: @2.5,2↙
指定下一点或 [放弃(U)]: @2<0↙
指定下一点或 [放弃(U)]: @4<90↙
指定下一点或 [闭合(C)/放弃(U)]: @2<0↙
指定下一点或 [闭合(C)/放弃(U)]: @4<-90↙
指定下一点或 [闭合(C)/放弃(U)]: @2<0↙
指定下一点或 [闭合(C)/放弃(U)]: @4<90↙
指定下一点或 [闭合(C)/放弃(U)]: @2<0↙
指定下一点或 [闭合(C)/放弃(U)]: @4<-90↙
指定下一点或 [闭合(C)/放弃(U)]: @2<0↙
指定下一点或 [闭合(C)/放弃(U)]: ↙
此时，绘制的连续线段如图3所示。
图3 绘制的图形
（3）分别单击"直线"按钮来在左右两侧各绘制一条直线段，如图4所示，线段长度可设置为4mm。
图4 绘制两条直线段
（4）将用于放置字符的图层设置为当前图层，例如在功能区"默认"选项卡的"图层"面板的"图层"下拉列表框中选择"注释"层作为当前图层。
（5）分别单击"多行文字"按钮来完成3处字符，结果如图5所示。
图5 创建3处字符
（6）可以将此图形生成图形块。
本案例结束。笔者新书《AutoCAD电子电气设计完全自学手册》（如图6所示）已经由清华大学出版社出版，有兴趣的读者可以选择这本图书购买，希望能帮助更多的人。
图6 笔者新书
如果觉得好，记得关注我，一起来探讨一下CAD应用问题。笔者著有关于AutoCAD的相关图书，如果有需要，可以在京东或当当网上搜索并购买我的图书，希望对大家有用。
另外，我的新书《AutoCAD 2019完全自学手册》（清华大学出版社出版）在2019年春节后即将出版，敬请关注。
