无线测温厂家带您了解无线测温装置在中航光电新建厂房项目中应用
安科瑞 黄飞蓉
摘要:温度是表征电力一次设备运行正常的一个重要参数。随着用电量的急剧增长,为了满足用电需求,变电站的开关柜等高低压设备长期运行在线状态,过负荷运行会导致一次设备的发热及过热,这一现象在负荷增长较快的地区显得尤为普遍。这些情况如不及时得到监控,及时处理,都将发生不可预测的大事故。通过对开关柜温度的实时监测,即可知道开关柜运行工况,通过电网信息资源整合,就可为状态检修提供强有力的依据因此,进行安全温度监测及智能化控制是非常有必要的。
关键词:电气接点、配电室、无线测温
1、概述
变电站母线、电缆、断路器等运行设备由于长期工作在高电压、大电流环境条件下,对各设备温度的监测维护是保证电网可靠工作必不可少的环节。尤其是高压开关柜、组合电器等封闭式运行设备,自身散热条件较差,而且依靠人工定期测温的方法很难完成对柜内设备温度的直接测量和在线监测。由于缺乏行之有效的设备温度在线监测预警系统,近年来关于变电站内设备运行温度过高造成的火灾事故时有报道,严重影响电网供电可靠性,同时也给电力企业造成了较大的经济损失甚至是人身伤亡。
无线测温装置与无线温度传感器以及温度监测工作站组成一套完善的无线测温系统。其中无线测温终端安装于开关柜门或集控室,负责接收各无线温度传感器发送出的温度数据,并通过RS485总线连接,把数据上传到温度监测工作站计算机,并响应计算机的各种操控命令。在没有后台计算机的情况下,该终端也可以单独工作,实现超温报警或保护功能。
中航光电科技股份有限公司是中国航空工业集团公司控股的股份制企业,在航空、航天、舰船、兵器、铁路、电子、通讯、电力、电源等军用、民用领域得到广泛应用,确保了国家众多项目的顺利完成。稳定、可靠的电力系统,是企业发展的重要保障, 因此,采用合理且数据可靠的温度检测技术对互感器、母线、电缆及动作开关触头等易发热部位进行温度实时在线监控,及时发现设备运行温度异常隐患并实现异常告警,对于保证变电站设备可靠运行具有十分重要的意义。
2、产品需求及配置
无线测温传感器运行在高电压、大电流的环境下,有高强度的电磁干扰,所以无线测温传感器要具有强的抗干扰能力。由于高压设备对绝缘性的要求,无线测温传感器不能影响电场分布,不能影响设备绝缘性能。天线不能外漏,防止因为产生尖点而影响设备绝缘。另外由于高压环境的特殊性,测温设备须选择绝缘性能高、耐高温、阻燃、抗老化的材料。
该项目针对技术产业基地 A7、A8 楼配电室内的进线柜、馈电柜等87面低压柜进行安全温度监测,需配无线测温产品。具体要求如下:
1)供电方式:感应取电;
2)测温范围:-50℃~+125℃;
3)每七面低压柜电气接点温度10寸触摸屏就地集中显示;
4)低压馈电柜各支路3点测温;
5)使用寿命不小于10年,测量精度为±1℃;

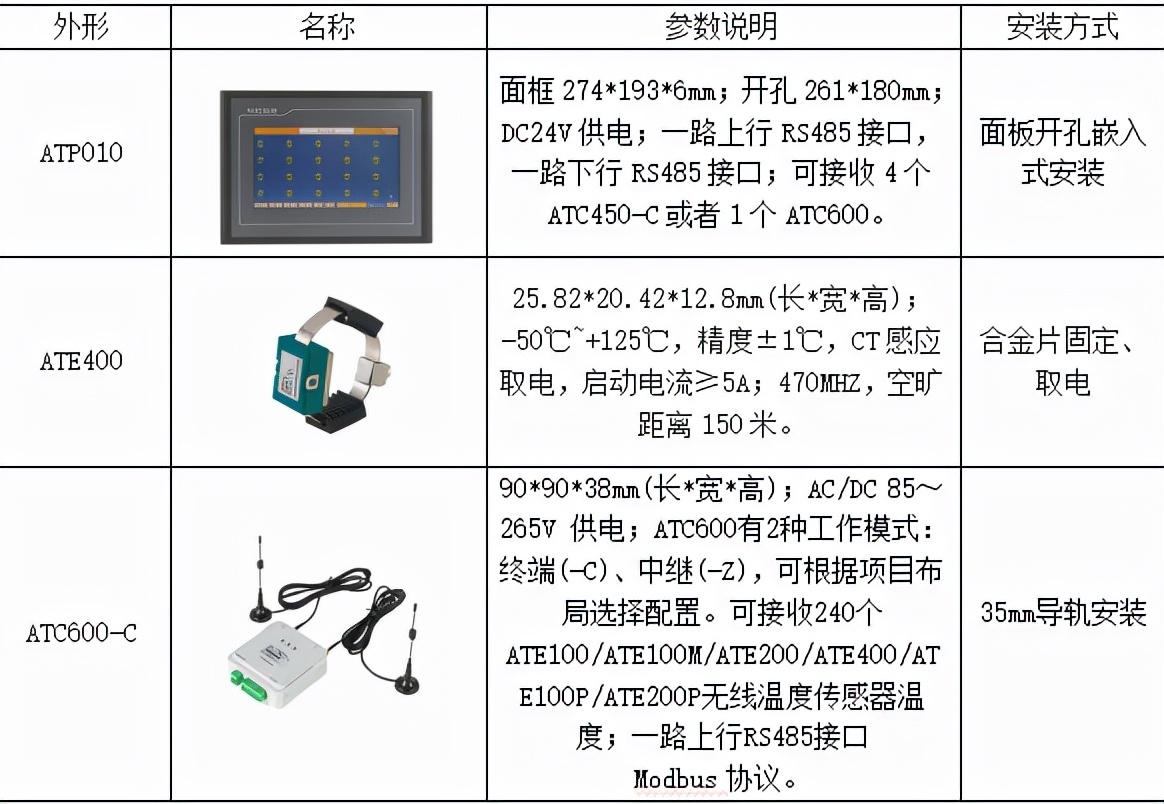

根据上述要求,故此选择安科瑞的无线测温产品如下表。

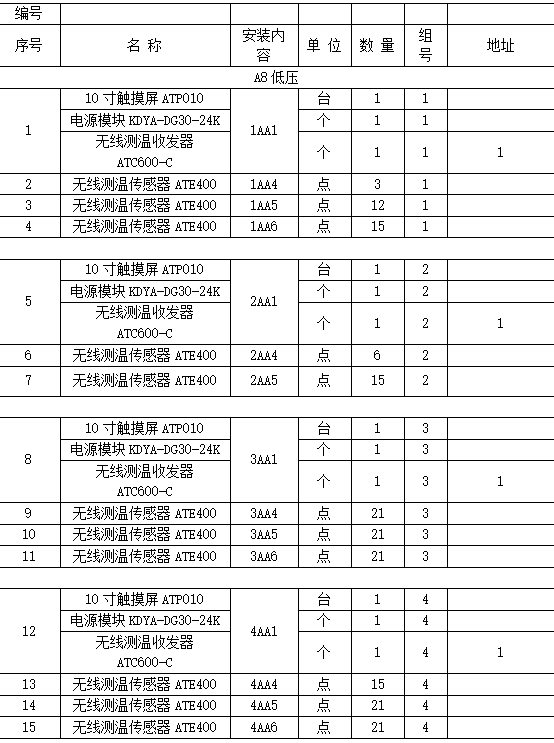

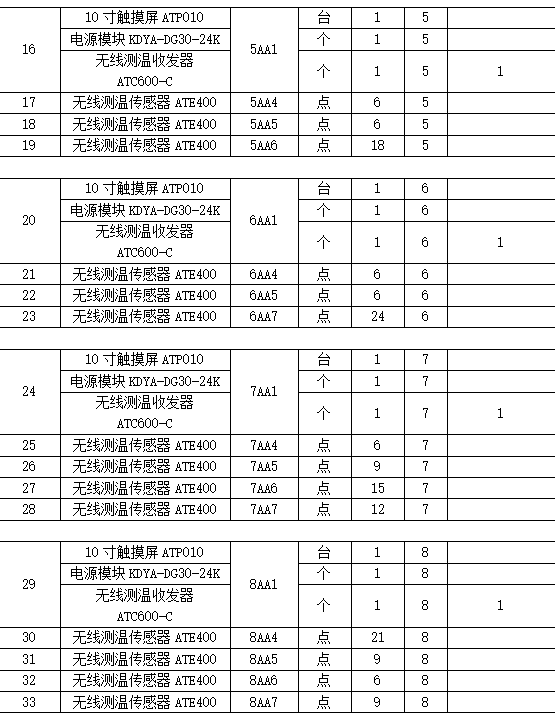

3、产品方案明细

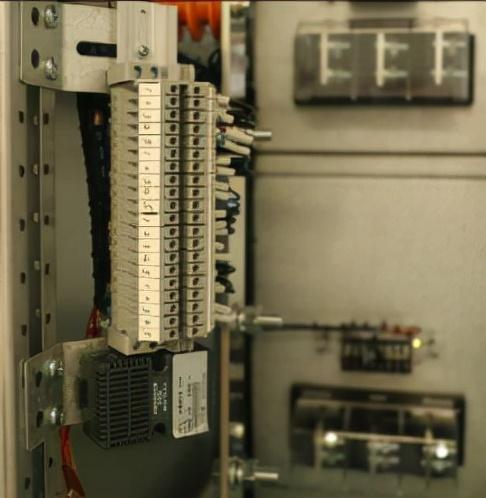

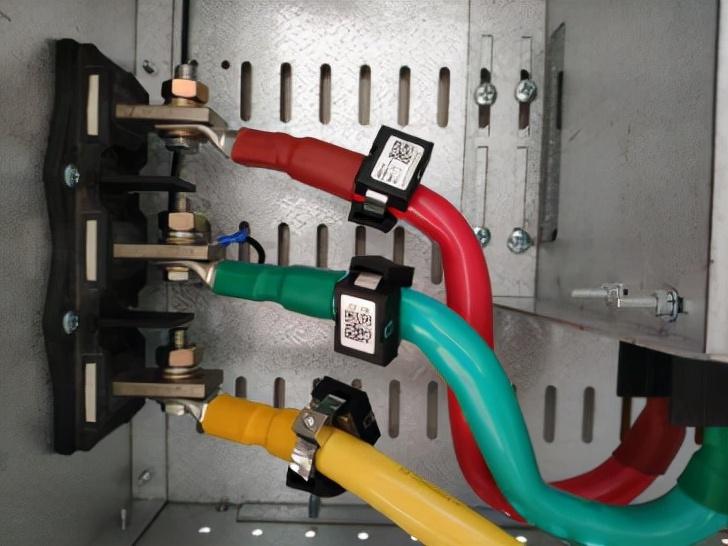

4、现场安装
5、测温方案

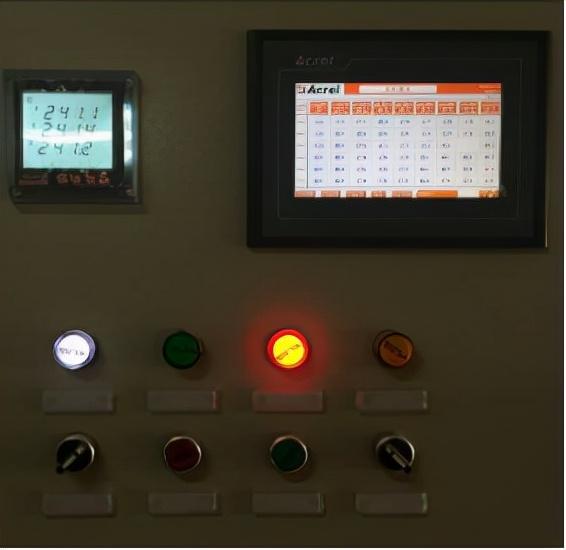

5.1高低压柜内电气接点无线测温(集中就地显示)
5.2 温度显示

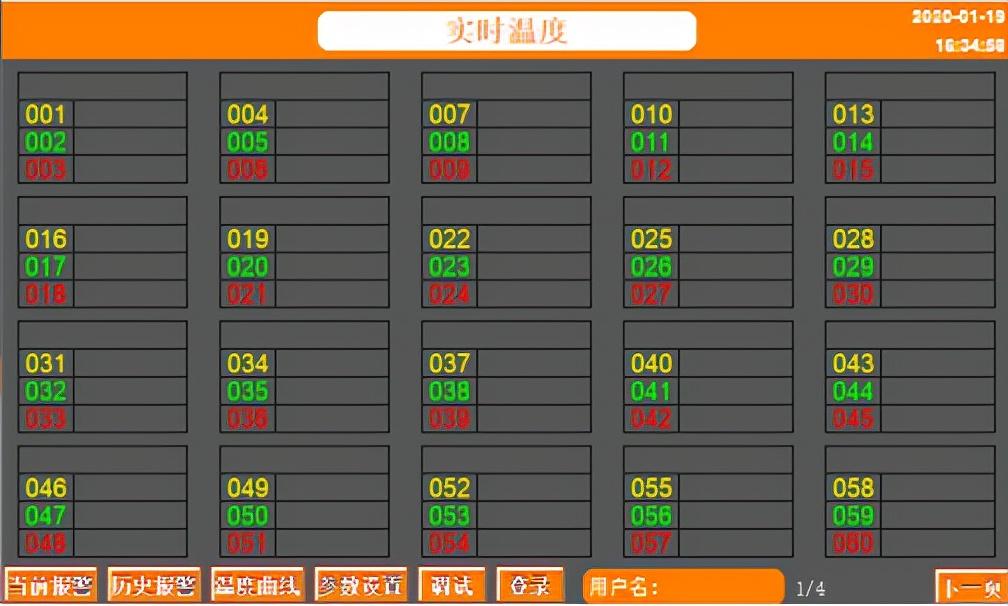

触摸屏上电进入工作状态后,默认即为“实时温度”界面,再此界面可观察到各节点采集的温度值。

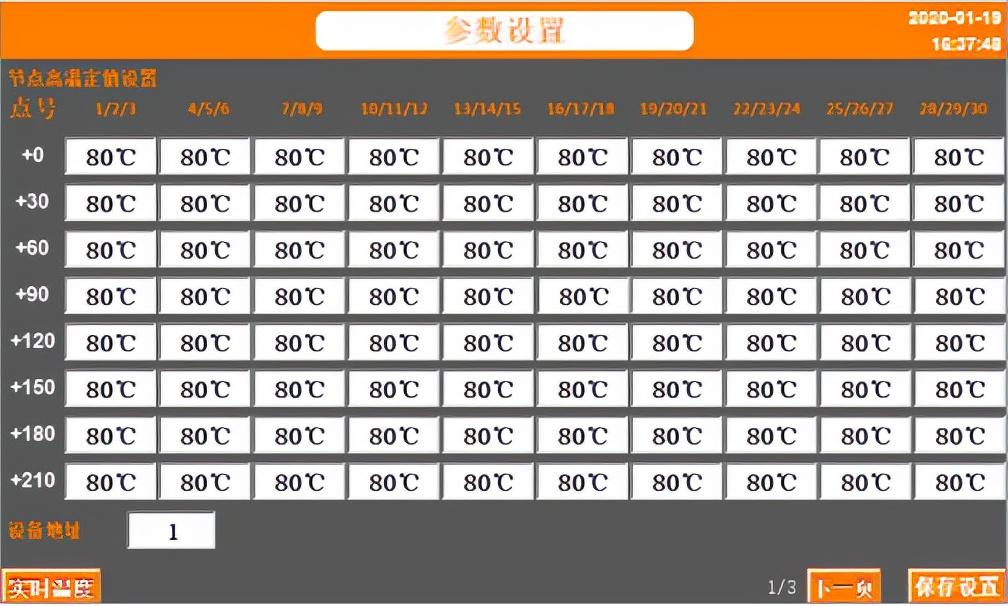

5.3 定值设置
用户“登录”后,可通过“参数设置”菜单设置无线温度传感器组的高温告警值和名称;当测得温度值超出设定值时,触摸屏显示告警并触发蜂鸣器。

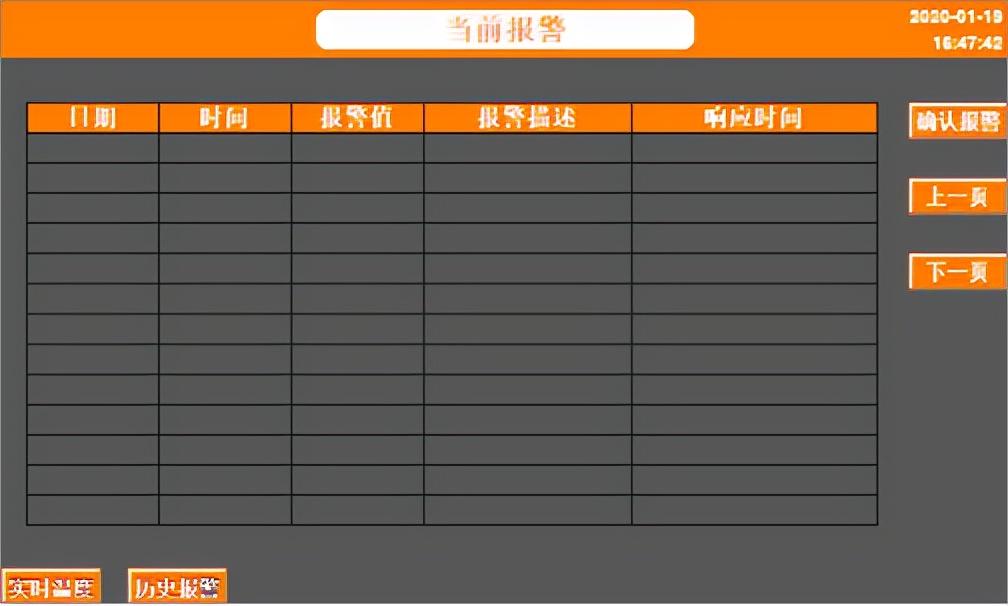

5.4报警信息
可查看“当前报警”和“历史报警”事件。有报警时,“当前报警”显示出报警提示,并触发蜂鸣器,此时确认报警,蜂鸣器停止鸣叫,同时报警提示的字体变为蓝色,当报警故障解除后,报警提示消失。
6、相关产品

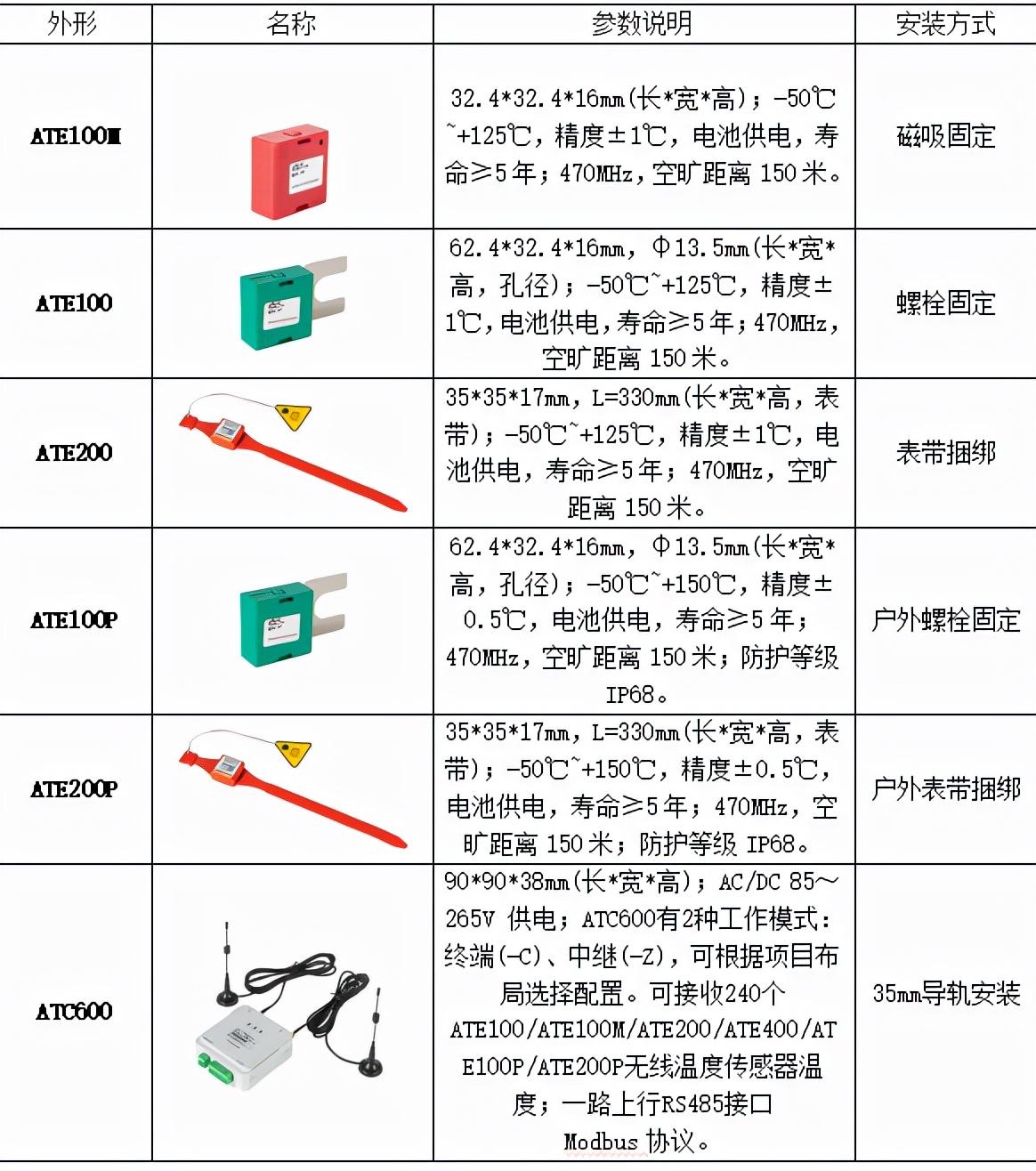

目前无线温度传感器有四款:(a.电池供电 b.感应取电)
7、结束语
无线测温系统与其他测温方法相比,具有无需布线、测温元件安装方便、几乎任何关键点都可以使 用、信息准确及时、报警系统良好等优点。该系统可实现电力系统中关键部位温度的在线监测,辅助运行人员及时发现设备异常,可为状态检修提供依据, 改变了电力系统的检修模式,使运行人员及时掌握设备运行情况,可在一定程度上提高供电系统的可靠性。
无线测温传感器适用于高压输电、变电、用电的众多行业,例如电力、钢铁、采矿、石油化工等行业的高压开关柜、变压器、高压电缆等高压设备的触头、母排等电接点的温度监测。常用监测位置有:主变三侧套管、各类线夹、刀闸、穿墙套管、电缆接头、电容器表面、开关、接触器触点、母线连接点、开关柜内各个连接点、各类高低压设备存在接触电阻的连接点、其它位置等。另外在工业生产过程中,对温度监测的要求也很广泛,如食品加工、酿酒、钢铁生产、机械加工、烤烟、粮库、冷库等诸多领域。
