弱电人必须知道的电子围栏系统知识
大家好，我是薛哥。最近一直有读者咨询关于电子围栏系统、安防布线的知识，今天整理一些基础知识，希望对大家有所帮助。
1、问：什么是周界防范报警系统？
答：周界防范报警系统又称周界防盗报警系统，一般由探测部分、信号传输部分、报警联动部分和控制部分四大块组成，在需要被保护的固定区域安装周界防护报警系统后，当有人企图穿越被保护区域四周的边界时，边界上的探测装置探测到入侵后发出入侵警报信号，同时通过传输部分将入侵信号发送至报警联动部分提示相关人员处理。
2、问：周界安防报警系统有哪些分类？
答：现在的主流周界防范报警及类似产品有电子围栏、红外对射、振动电缆、静电感应电缆、传统电网和泄漏电缆六类。
3、问：什么是电子围栏？
答：电子围栏是一种新型的周界防范报警系统，具有威慑、阻挡和报警三大防护特性。根据运行原理的不同，市场上的电子围栏产品主要分为脉冲型电子围栏和张力式电子围栏两种。
脉冲电子围栏系统：由脉冲电子围栏主机和脉冲电子围栏前端两部分组成，脉冲电子围栏主机发出安全的高压脉冲电，并输送到脉冲电子围栏前端(合金线)，脉冲电子围栏主机通过监测脉冲电流是否有短路或断路的情况，来判断是否发生入侵。当有入侵时，脉冲主机同时发出入侵报警信号至报警联动装置和控制装置。
张力电子围栏系统：由张力电子围栏电子部件和张力电子围栏前端机械部件组成。张力电子围栏电子部件(探测模块)通过监测张力电子围栏前端机械部件(张力线-不带电)的张力值变化情况，来判定是否遭到入侵。当有入侵时，张力电子围栏电子部件(张力控制器)同时发出入侵报警信号至报警联动装置和控制装置。
4、问：电子围栏对人、畜是否安全？
答；电子围栏产生的脉冲高压是高电压、低能量，对人畜有电击效果，但不会造成伤害，更不会致命，只是使人、畜惧怕并远离围栏，形成心理屏障，达到安全隔离和防范的目的。
5、问：电子围栏是否很贵？
答：电子围栏的造价不高，特别是对于围栏面积较大的周界区域，甚至比安装金属网围栏的投资还要低20%到40%，而防护效果更好。
6、问：电子围栏有哪些优点？
答：电子围栏具有阻挡、威慑和报警等功能，误报率低（不受天气、小动物、树枝等影响）、安装简单、使用寿命长、综合成本低等优点。
7、问：电子围栏系统结构是怎样的？一般包括哪些设备和材料？
答：电子围栏系统是由脉冲主机和前端围栏组成的，脉冲主机是电子围栏系统的核心，它向前端围栏输出脉冲电压并检测信号，而前端围栏是由终端杆、承立杆、合金线、绝缘子、警示牌、等组成的围栏网。
8、问：电子围栏安装和操作是否复杂？
答：电子围栏系统的安装实施很方便。根据地形设计安装实施方案并配置设备及前端围栏的材料清单，按说明书安装连接即可。一般人员只需2小时就能熟练掌握操作流程。
9、问：电子围栏需要哪些日常维护和检查？
答：不报警时基本不要维护和检查，只需定期清除靠近电子围栏电子线的树草（虽然会使杂草枯萎也不会误报警，但也会耗费一些电源）。
10、问：电子围栏在国外的应用情况怎样？
答：电子围栏在欧美等发达国家广泛应用，使用量很高，我国目前现处于初级阶段。
11、问：电子围栏系统的使用寿命怎样？
答：如果使用和维护得当，电子围栏系统可以使用15－20年。
12、问：决定电子围栏品质高低的是什么？
答：一般来说电子围栏产品的品质主要体现在产品运行的稳定性、抗干扰能力、误报率、返修率等方面。
13、问：什么是泄漏电缆？
答：泄漏电缆是泄漏感应电缆的简称，也是一种周界入侵探测系统。系统核心装置是一种电缆地表浅埋式入侵探测器和两个平行铺设的泄露电缆组成，可对活动金属物体、人及动物探测报警。泄漏电缆不仅适用于地表安装，也适用于墙体平行安装。
最新精品资料介绍
这套弱电资料，汇总了大量的技术文档，313个PPT方案，279个标准规范，60个设计方案，119份图纸素材，8套施工图纸，20套工程量清单，20个施工组织设计，69份visio拓扑图及图块，54个excel表格，完整的施工过程文档及验收文档等等，非常的全面。
智能化工程电子围栏系统你了解吗？
前言
大家好，我是颖欣老师，今天我们一起来看下电子围栏系统具体有那些知识点呢。。。。
关注颖欣老师视频号
01
正文
1.系统设计思路
该系统及配套设备拟达到如下要求：
(1) 可防止人员非法进入防范区域；
(2)防盗装置外形美观，设备均符合中国及国际质量认证；(3)具有先进性的智能保安系统；
(4) 具有全天候报警功能，重点部位报警；
(5) 选用设备符合国内及国际标准认证，适应中国国情；
(6)整个系统全部采用先进设备，技术领先，可靠性高，使用简便，经久耐用，配套性好，具有一 定的自我防护能力。
2.系统概述

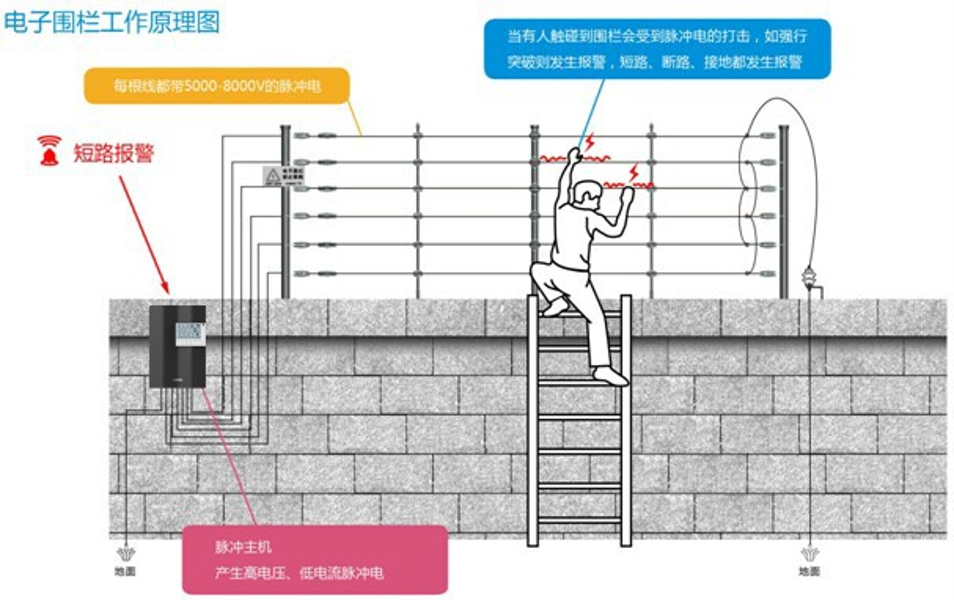

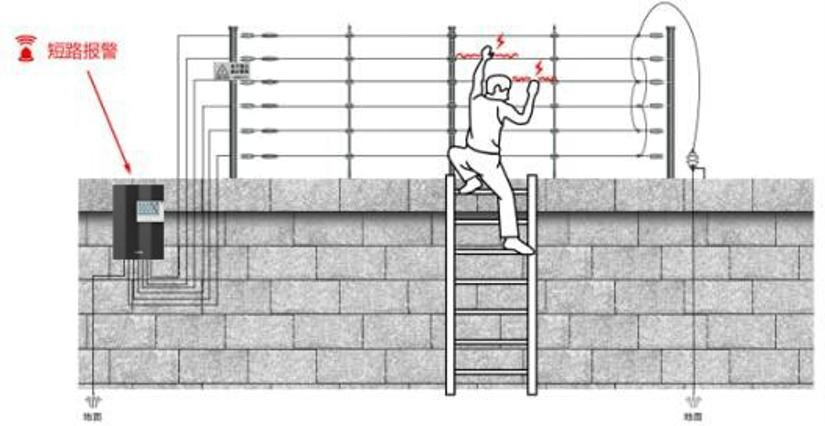

由报警探测器、防区模块、传输网络、报警主机及管理工作站等组成。结合建筑围墙形式对小区周界采用电子围栏进行围闭，共设六个报警防区,当非法攀爬触动电子围栏时，系统通过报警模块 箱把信息传送至监控中心，并联动监控中心弹屏并发警报声进行提醒，监控中心可通过键盘消除报警。电子围栏设备的电源由监控中心ups配电箱取电。下图所示为脉冲电子围栏的工作原理图：
3.总体架构
3.1前端设计
电子围栏前端部分是电子围栏系统的重要组成部分，为了保证电子围栏整个系统的正常运行 和较长的使用寿命，电子围栏前端必须具有抗高压、抗污、抗氧化、耐腐蚀等基本功能。

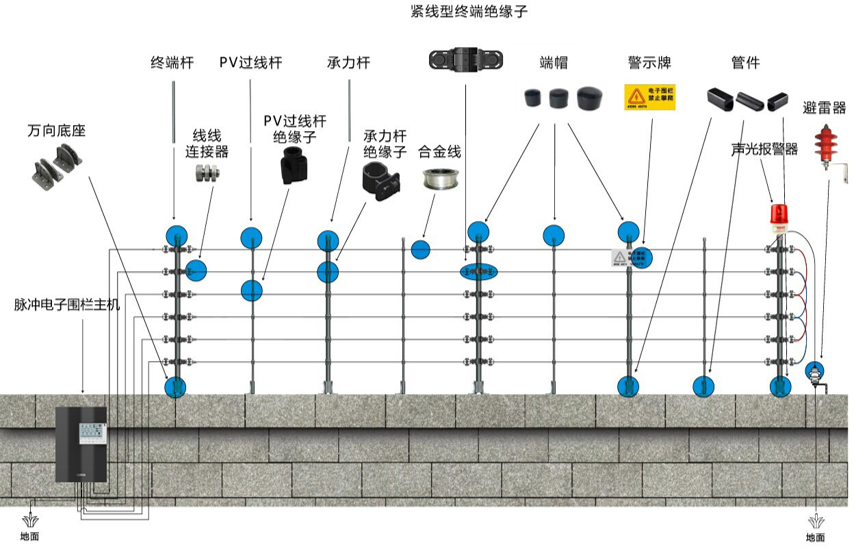

电子围栏由终端杆、承力杆、PV过线杆、PV杆绝缘子、围栏合金导线、警示牌、紧线器等组成。根据现场的周界情况，可以采取竖直、倾斜、L形围栏支架，具体以现场围墙情况选用合适的支架和安装方式。
系统前端的电子围栏安装在围墙顶部上方，围墙的高度应在1.8m以上，按照《脉冲电子围栏及其安装和安全运行-GB/T7946-2015》的要求电子围栏前端采用6线制，线线之间的间隔为下面3根线为12CM；上面3根线15CM左右，最下一根合金丝与围墙的间距约12CM。
为了更好的起到震慑作用，每隔10米悬挂警示牌一块。
合金线线张力：30-50kg。
合金线线径：Φ1.8mm高强度，低电阻，抗腐蚀专用合金导线。中间过线杆间距：一般为4至5米左右。
按照《脉冲电子围栏及其安装和安全运行-GB/T7946-2015》的要求，每100米划分1个防区。
3.2报警方式
短路报警：当合金线被左右或上下短接时立刻报警，同时液晶屏点亮并有报警声音提示。

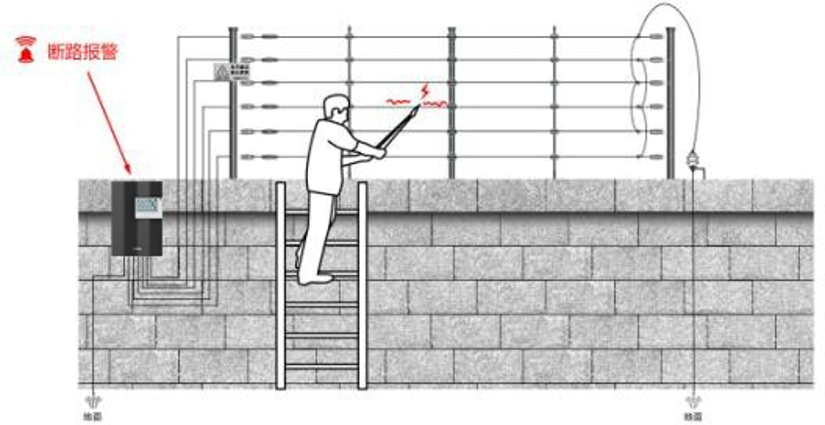

断路报警：当触碰任何一根围栏导线的时候都会受到脉冲电的打击,同时碰触到两根围栏线更会受到电击,防范非常严密。当入侵者试图剪断围栏强行进入则会发生报警。
3.3信号系统传输
RS485总线布线要求：
拓扑结构采用手拉手结构，不支持环形或星形连接。
从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响最低。
应注意总线特性阻抗的连续性，在阻抗不连续点就会发生信号的反射。下列几种情况易产 生这种不连续性：总线的不同区段采用了不同电缆，或某一段总线上有过多节点，再者是 某个节点上引出过长分支。
RS-485总线的长度不能超过1000m，超过1000m，请使用中继器或选择带光口型号脉冲主机。
在220KV及以上的变电站，需要在屏蔽双绞线上套镀锌钢管。
在RS-485总线布线的时候，220V电源线或者其他电源线，必须要与RS-485屏蔽双绞线 分开布线。
RS485信号线应采用双绞屏蔽线，推荐型号：RVSP2×1.5mm²。
网络布线要求：
每根网线的两头要用独立的标志标记出来，比如用白色的标签在两头同时标记“A1”。
布线过程中不允许将网线折死弯，网线不能有硬伤，一定要爱护网线，比如将网线捆好， 不要踩网线，搬运东西的时候不要砸到网线等。
工程采用的网线是超五类非屏蔽式双绞线。
当网线与强电交叉或平行分布时，不能将网络线路和电源线路铺设在同一管槽内，也不能 将网线与电源穿入同一墙面孔内。
每根网线的长度不得超过一百米，以防衰减。
光纤布线要求：
光纤应选择G652单模光纤，光纤和主机接口型号：FC/APC。
户外用光缆直埋时，宜选用铠装光缆。架空时，可选用带两根或多根加强筋的黑色塑料外护套的光纤。
在光纤布线中，应该由受过严格培训的技术人员去进行光纤的端接和维护。一次布放长度 不要太长(一般2km)，布线时应从中间开始向两边牵引。
施工中要时时注意不要使光缆受到重压或被坚硬的物体扎伤；另外，牵引力不应超过最大 铺设张力。光纤要转弯时，其转弯半径应大于光纤自身直径的20倍。光纤穿墙时，要加带护口的保护用塑料管，并且要用阻燃的填充物将管子填满。
3.4系统供电
明配线管：
明配线管应横平竖直、排列整齐。
应设管卡固定，在终端、弯头中点处的150mm～500mm范围内应设管卡；在距离盒、箱、柜 等边缘的150mm～500mm范围内应设管卡。
线管转弯的弯曲半径不应小于所穿入线缆的最小允许弯曲半径，且不应小于该管外径的6倍；当暗管外径大于50mm时，不应小于10倍。
埋地敷设：
室外埋地敷设的线管，埋深不宜小于0.7m，壁厚应大于等于2mm；埋设于硬质路面下时，应 加钢套管。
进出建筑物线管应做防水坡度，坡度不宜大于15‰。
线缆敷设：线缆两端应有防水、耐摩擦的永久性标签，标签书写应清晰、准确。管内线缆间不应拧绞，不得有接头。
3.5控制中心

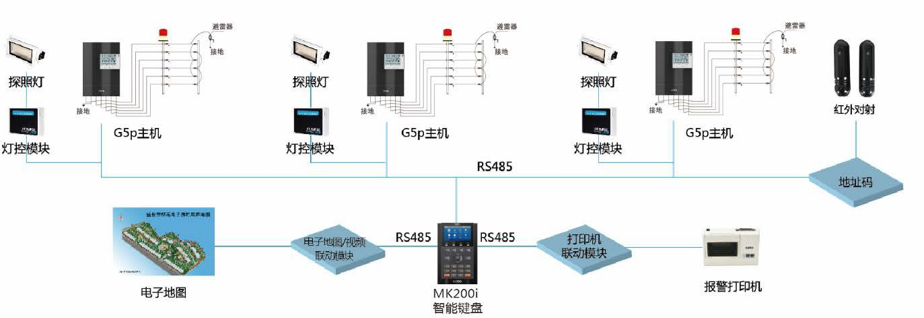

控制中心是电子围栏系统的核心组成部分，是前端脉冲防区集中控制与管理的平台。控制中心由 监控报警管理平台软件、防盗报警控制器或控制键盘、电子地图、报警打印机等报警产品，以及可 以与之报警联动的视频监控系统组成。
控制中心将前端脉冲防区进行编码识别，当有人非法翻越或破坏围墙时，脉冲主机可立即将警情 传送到控制中心，控制中心对报警信号进行接收和处理，管理软件上弹出入侵区域的监控画面；中心值班人员通知巡逻中的保安人员立刻赶往现场处理，中心保安人员在现场处理完毕后，对控制中 心及脉冲主机的报警状态进行恢复。现场同时也能警灯声光报警，提醒附近职工注意，协助保安人员。
3.6系统联动
1、视频联动
系统应可与视频监控系统联动，当有入侵行为发生，联动视频设备进行录像抓拍取证、软件进 行声音警示、窗口弹出报警信息、模拟电子地图相应防区变红等。

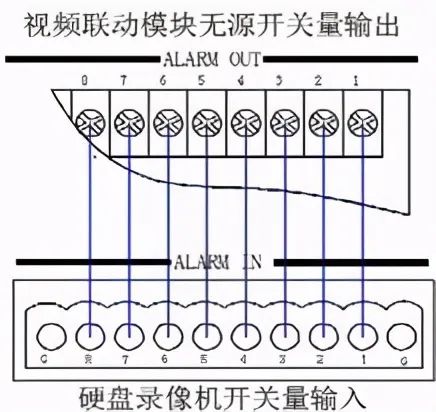

本方案提供两种实现视频联动的方法。第一种方法是通过视频联动模块来实现，把视频联动模块的无源开关 量输出信号与行业硬盘录像机的开关量输入接口连接，如下图所示接线。
当周界防区报警时，防区对应的视频联动模块有开关量 输出，硬盘录像机会提示报警信息，同时摄机就会联动动作（摄像机执行什么动作提前在硬盘录像机里设置）。
2、灯光联动

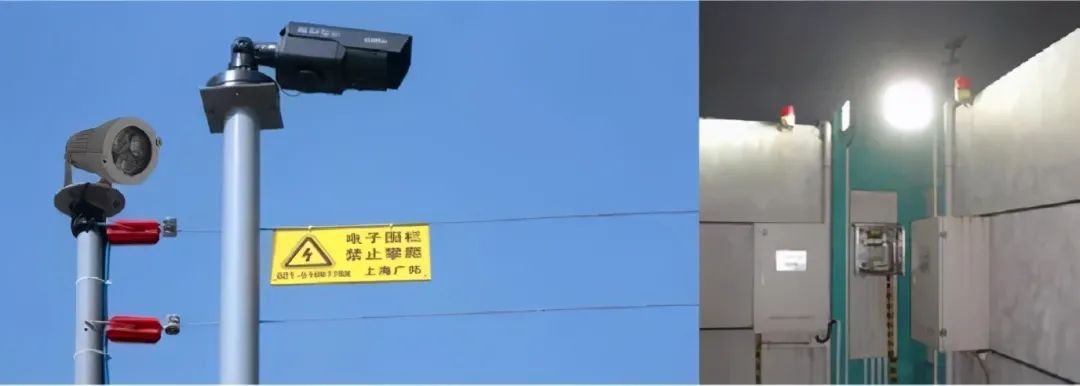

报警系统配置灯控模块，在远程智能控制终端或上层软件平台上即可实现周界探照灯的打开 和关闭，为夜间故障排查和巡逻检查提供灯光照明。同时当周界防区报警时对应的探照灯同步打开，给摄像机补光，使后端更清晰快速地了解警情。
当有人非法翻越或破坏围墙时，脉冲主机可立即将警情传送到控制中心，现场同时联动声光报警器，吓退入侵者，并提醒附近职工注意，协助保安人员。
