智能电表在电子设备行业应用
一、DW8智能电参数表在家电流水线上的应用
家电流水线主要为测量各种电器的电压、电流、有功功率、无功功率、功率因数等参数。需具有报警功能,合格产品与不合格品将通过报警输出进行筛选。DW8仪表的测量范围为AC220V,AC0-10A,测量分辨率为0.01W,误差为0.5W以下。
DW8智能电参数表在家电流水线上的应用
二、DL8A智能电压电流表在电池测试设备上的应用
镍氢电池组的综合电参数测试设备
通过DL8A电压表测试每一个电池的电压,并将电压值通过RS485通讯连接到PLC和触摸屏上,由PLC进行判断,将不良品进行声光报警并显示在画面上。仪表要求的测量分辨率为0.001V,测量误差为0.01V。
三、DP4智能电参数表在电容设备上的应用
高压电容相关参数设备
要求仪表在1万伏的电压下测量电容的工作参数,并通过RS485通讯将相关参数传送到PLC与触摸屏进行显示和分析处理。此应用的难点是在高压下,产品会遇到高压放电、击穿、隔离、干扰通信等问题!通过对仪表进行升级改进,完美解决客户的实际问题,得到客户的信任与支持,为长期紧密合作关系。
行业资讯丨了解模拟电压表
本文转载自Engineering360新闻台,如需转载请联系出处
模拟电压表可测量电路中的电压或压降。他们使用针而不是数字显示器显示读数。电压表可以是独立的设备,也可以是万用表的一部分。
说明与操作
模拟电压表使用多种手段来测量电压,其中最常见的是d'Arsonval动圈式检流计。这些设备使用悬浮在磁场中的细线线圈。线圈旋转并移动与施加的电流水平成比例的指针或其他指示器。
动圈式检流计通常用于测量电流表中的电流,但当提供适当的电阻时,也可以测量电压表中的直流电压。它们具有极高的灵敏度,因此很理想,但由于它们仅响应平均电流,因此不适合进行交流测量。如果动线圈电压表装有整流器和变压器,则它们可以准确地测量交流电压。
上述类型的d'Arsonval检流计
第二种电压表类型使用拉紧带悬架,该悬架也采用移动线圈。拉紧式仪表消除了d'Arsonval仪表所采用的枢轴和珠宝机制,而将其替换为扭曲的铂金表带。这种设置减轻了摩擦,摩擦是动圈器械磨损和重复性问题的原因。
模拟电压表的读数会因在不平坦的表面(重力将针向下拉)或磁场附近进行测量而导致误差。由于这些原因,用户在校准和测量之前应仔细调查电表的环境。
与数字电压表的比较
由于数字电压表具有卓越的精度和精度,因此最经常使用数字电压表进行测量。模拟仪表比数字仪表具有以下优势:
比起数字读数,模拟指针运动可以更好地了解数量级和趋势。模拟仪表不需要测试电流源以外的电源。模拟电压表也有许多缺点:
多个刻度可能会引起混乱。模拟仪表缺乏自动极性技术。错误连接测试线会导致针头偏斜并损坏设备。视差错误,由于模拟测量设备的读取不正确而发生。模拟仪表的设计使眼睛垂直于指针和仪表刻度进行读取。当以不正确的角度观看天平时,仪表的精度会降低数度。一些仪表在显示器内提供一面镜子,以便用户可以通过检查针头的反射来轻松确定正确的视角。当使用者的眼睛看不见针头的反射时,可以达到适当的角度。模拟仪表的视差错误。在刻度尺以下的镜子上可以看到针的反射,表明这是一个不合适的视角
应用领域
数字电压表通常已取代模拟类型,但后者仍在利基应用中得到广泛使用,例如:
电池指示器,尤其是在船舶或海军舰船中脉冲或振荡测量,其中指示器的移动比精确电压值更重要规模和范围
读取仅测量一个电压范围的电压表既简单又直接,但是许多仪表可配置为测量多个范围,因此采用了更复杂的比例尺。许多模拟万用表可以测量交流和直流电压,并且可以测量数十个电压范围。

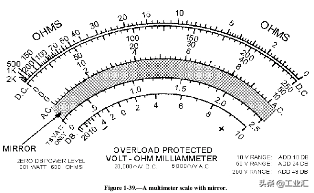

带镜子的万用表秤
当查看以上比例时,用户可以得出结论,该电表能够测量三个不同的电压范围:0-10V,0-50V和0-250V。更典型地,具有以上显示的仪表可以测量其他范围,这些范围是三个基本范围的倍数,例如0-0.5V,0-2.5V和0-1000V。
以下视频提供了有关校准和读取模拟万用表的有用概述(有关读取电压的部分始于3:45左右)。
下面显示的万用表选择器开关就是一个很好的例子。请注意,左侧的所有DC电压数字均为25、50和100的倍数。

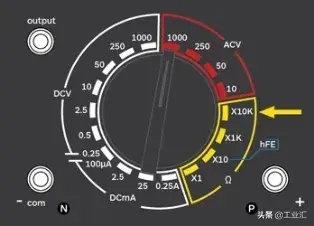

万用表选择器开关。图片来源:电子领域
因此,用户必须知道在选定范围内使用正确的显示刻度,并确定读数在满刻度中所占的百分比才能找到测量值。例如,如果仪表配置为测量0-1000V,则0-10V刻度上的指针读数2会解释为200V。
当测量未知电压时,将仪表校准到最高量程可防止其在完全偏转时“卡住”(指针快速移动到量程的顶部),并减轻了对仪表的损坏。测量已知电压时,将电表设置为可以容纳该电压的最小范围。例如,9V电池应在0-10V上进行测试,而120V插座应在0-250V上进行测量。
特别声明:此文章来源Engineering360新闻台。该文版权归原作者所有!若涉及侵权,请联系本公众号进行删除。
