自制 AM 无线电发射机时，总是要有一个调制器，一起来DIY一款

DIY 无调制变压器的调制器

作者：齐润华

在自制 AM 发射机时，总是要有一个调制器。 一般是使用几级音频放大器，把话筒输出的音频电压放大，经过调制变压器把话音信号耦合到发射机的输出级。例如，本公众号曾提供过的小制作〖DIY 小功率电子管发射机〗，里面使用的调制器就应用了调制变压器。

调制变压器不同于电源变压器，通用性不那么强。 现成的变压器未必能够很好地满足某个制作的要求，影响了调制质量。虽然自己绕制变压器并不难，但是平时要存放各种规格的硅钢片、各种线径的漆包线、动辄几十斤重，还要有绕线机、各种辅材，如果你没有自己专属的工作间，家里是无处堆放的。朋友们提出，最好是在保证调制质量的前提下，不使用调制变压器。

下面就给出一个不使用调制变压器的调制器，可以应用在〖DIY 小功率电子管发射机〗一文给出的发射机实验中。之所以选择这个线路，不只是因为它具有零件易找、调试简单、调制效果好 ，而且还具有构思独特、通用性良好 的特点。发射机的输出级使用FU7、FU46、FU50 等多种管子都可以用它调制。甚至可以说，用任何高频功率放大的四极管、五极管做输出级的发射机，都可以用它调幅。

电路并非本人设计。原载于《DL-QTC》1963年1期。前苏联无线电杂志《Радио》1963年8期有转载。

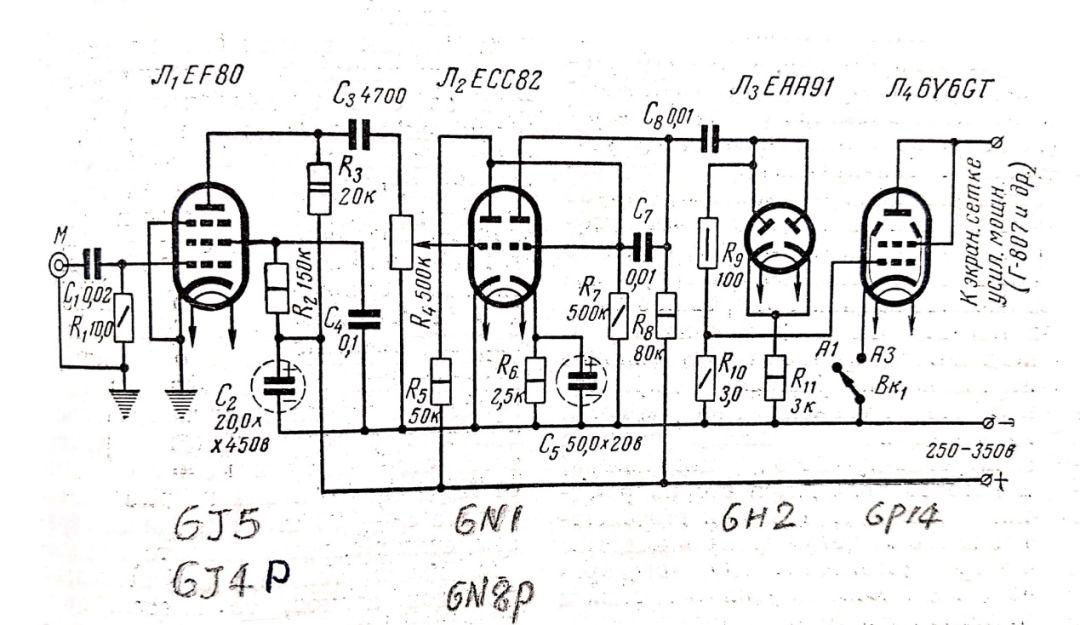

电路原理图如下：

上面的图中有明显的笔误。 可能是绘图者不小心造成的。不知为什么，杂志的编审没有纠正。那么，我也仍旧保留这个bug。把原图扫描后原样放在了上面，没有P掉图中的错误。如果你有电子管电路的基础并且读图认真，立刻会发现这个bug。欢迎留言指出它。在排除bug前千万不要按照此图去试验。 当然，最后我也会在留言里指出上面的原理图的那个笔误。这样做是想让初学者养成读懂图、纠正原图错误的习惯。

如上图所示。麦克风产生的音频电压，被一个三级低频放大器所放大（Л1、Л2左、Л2右）。被放大了的音频电压交给了二极管Л3整流，Л3是双二极管，在这里并联使用做半波整流。整流后得到的直流电压，其大小会随着话筒前讲话的声音变化而变化。把这个直流电压用作电子管Л4的栅偏压。Л4的屏极与发射机输出级电子管的帘栅极（四极管五极管的第二栅，也称作屏栅极）相连。当话筒前的讲话停止时，Л4的控制栅是没有偏压的，流过Л4的屏极电流达到最大值。发射机输出级电子管的帘栅极电阻的压降变大，此时Л4的屏极电压，也就是发射机输出级电子管的帘栅极电压，会下降。这就导致了发射机的输出功率下降，载频振幅变小。当话筒前有讲话声音时，Л4的控制栅就会产生栅偏压，Л4的屏极电流就会变小，发射机输出级电子管的帘栅极电阻上的压降就会变小，帘栅极的电压就会变大，发射机的输出功率会变大，也就是说载频振幅变大。这样，载频的振幅就会随着声音大小而变化，完成了幅度调制。发射机在使用这种调制方法时，讲话时的输出功率比不讲话时要增加六七倍。

明白了这个调制器的调制原理就会知道，为什么它的通用性那么好。发射机输出级的电子管屏极电压都高于帘栅极电压，帘栅极电路都接有降压电阻。调制器的输出管的屏极连接至发射机输出管的帘栅极，与帘栅极共用同一个降压电阻。调制器输出管的屏流随着声音变化，电阻上的压降也随着声音变化，发射机输出管的帘栅极电压也随着声音变化，输出的载频功率也随着声音变化，也就是载频振幅随着声音变化。

该调制器的调试非常简单。 将它的输出（电子管Л4的屏极）连接到发射机输出管的帘栅极。电位器R4旋转至左边位置。使用开关BK1断开Л4的阴极。然后，选择发射机输出管的帘栅极电阻的阻值，从而改变帘栅极电压，使发射机输出功率达到最大。接通开关BK1，使Л4阴极接地，此时发射机的输出功率应该急剧下降。对着话筒讲话，输出功率应该增加，并且应能注意到功率大小随着话音摆动。调整电位器R4，以达到合适的调制深度。即，在话音达到峰值时，没有明显的失真。

至于此调制器的调制效果如何，有人说比不上使用调制变压器在发射机输出级电子管的屏极调幅的效果。也有人说听不出来差别。我想，从接收机里听到AM信号的声音就能判断发射机是怎么调幅的是吹牛。还是自己试试吧。

装配完要注意将调制器屏蔽，不要裸着用。因为它是在发射机旁边用，虽然和音响胆机一样是低频放大器，使用环境不同。

再说一遍，电路原理图中有bug，修改一下才能用。

往期齐老师专栏推文回顾：

齐润华：DIY小功率电子管无线电发射机 | 让老古董焕发青春

日本真空电子管放大器的20款推荐的人气排名2020最新版本

真空电子管放大器的20个推荐的人气排名以及如何选择[2020最新版本]

真空管放大器是将过去在电子产品中广泛使用的真空管应用于音频的放大器，由于其具有柔和的声音并且可以产生真空管特有的声音而非常受欢迎。因此，这次，我将介绍如何选择真空管放大器以及推荐的前20名排名。

如何选择真空电子管放大器

选择真空管放大器的关键点是放大器的类型，放大器的输出，真空管的类型以及三极管和多极管。我将在下面详细解释。

放大器格式

放大器有两种类型：具有输入开关和音量控制的集成放大器，以及不需要大量篡改的功率放大器。对于功率放大器，如果没有前置放大器，可能会带来不便，因此最好根据您的使用情况检查是否包含必要的物品。作为一种电路方法，有一个放大器和一个推挽放大器，单个放大器的每一侧都有一个输出管，而推挽则每侧都有两个输出管。在推挽的情况下，输出是单个输出的两倍以上，因此是获得大输出的好方法，并且具有低噪声和宽频带的特点。单曲的特点是音色优美，您可以享受像真空电子管放大器那样的柔和声音，而不是推挽式。

功放输出

据说从扬声器流出的声音的响度取决于放大器的输出和扬声器的效率。您需要多少瓦的输出放大器取决于您平时听到声音的音量。适当的值是您通常收听的声压减去扬声器的输出声压级。例如，当音量正常的人使用输出声压级为90db的扬声器时，有必要从100db-90db = 10db的输出放大器提供1W功率，因此10W 1W和10W输出是合适的。代表着。

真空管类型

真空管的类型很多，但是美观且设计良好的真空管很有吸引力。当开关打开时，稍微变亮的点变暖。ST管具有优美的弯曲外观，并具有少量的脚钉。由于难以处理，因此通常用于发烧友的单个放大器，并且价格昂贵。GT管是8脚输出管，具有高效坚固的外观。6CA7（EL34），KT88、6L6GC，6V6是主流。MT管是最小的，并且没有很大的输出，但是非常适合制作可爱的放大器，而6BQ5和6BM8是主流。

三极管和多极

除了诸如300B和2A之类的经典球体之外，三极管通常还连接到三极管，这自然会降低效率，但是其优点在于内阻低，负载电阻会变化。它坚固耐用，适用于单放大器。五线谱以6CA7和6BQ5闻名，但它们的特点是音质比效率更重要。许多束管都是大型输出管，例如6L6GC，6550，KT88，它们在设计时注重效率，并且可以根据电路来制造出良好的放大器。

真空管放大器的推荐等级TOP20-16

第20名：Sabaj PHA3真空管耳机放大器

Sabaj PHA3真空电子管耳机放大器

6，199日元

输出：115mW（32Ω）/ 77mW（64Ω）/39mW（150Ω ）/ 20mW（300Ω）信噪比：95dBTHD + N：0.032％光学IC：NJM4556D x2真空管：6J9 x2功耗：5.5W

PHA3使用两个真空管和两个大功率电流运算放大器IC：NJM4556D作为放大电路的核心，而6J9真空管负责电压放大。首先，输入信号流经真空管，由真空管进行调整（取消“奇数次谐波失真”并强调“奇数次谐波失真”），并且当电压增加时，电流由两个工作电动机IC组成：NJM4556D它通过放大电路输出到耳机。结果，它会发出“柔和”，“温暖”和“逼真的”之类的声音，并且可以处理从耳机类型到需要功率的高阻抗耳机的所有声音，它柔和，厚实，不会像黄玫瑰一样僵硬。您可以欣赏声音。

第19位：MUSICA --iris-50int

音乐--iris-50int

186，800日元

输出25W + 25W频率特性10Hz-95KHz输入RAC4系统外部尺寸（W xH x D）300 x 70 x 230（不包括突出部分，单位：mm）附件电源线

MUSICA --iris-50int是使用5881（6L6等效电子管）的25W x 2集成放大器。输出管是5881和6L6真空管。没有比该真空管更多的放大器中使用过其他真空管了。这不仅是好的声音，而且高可靠性也是一个很大的因素。5881是一种特殊的电子管，其功率增加了20％，同时保持了6L6的特性。iris50pow是推荐的真空电子管放大器，通过推拉此5881可获得25W + 25W的高功率。

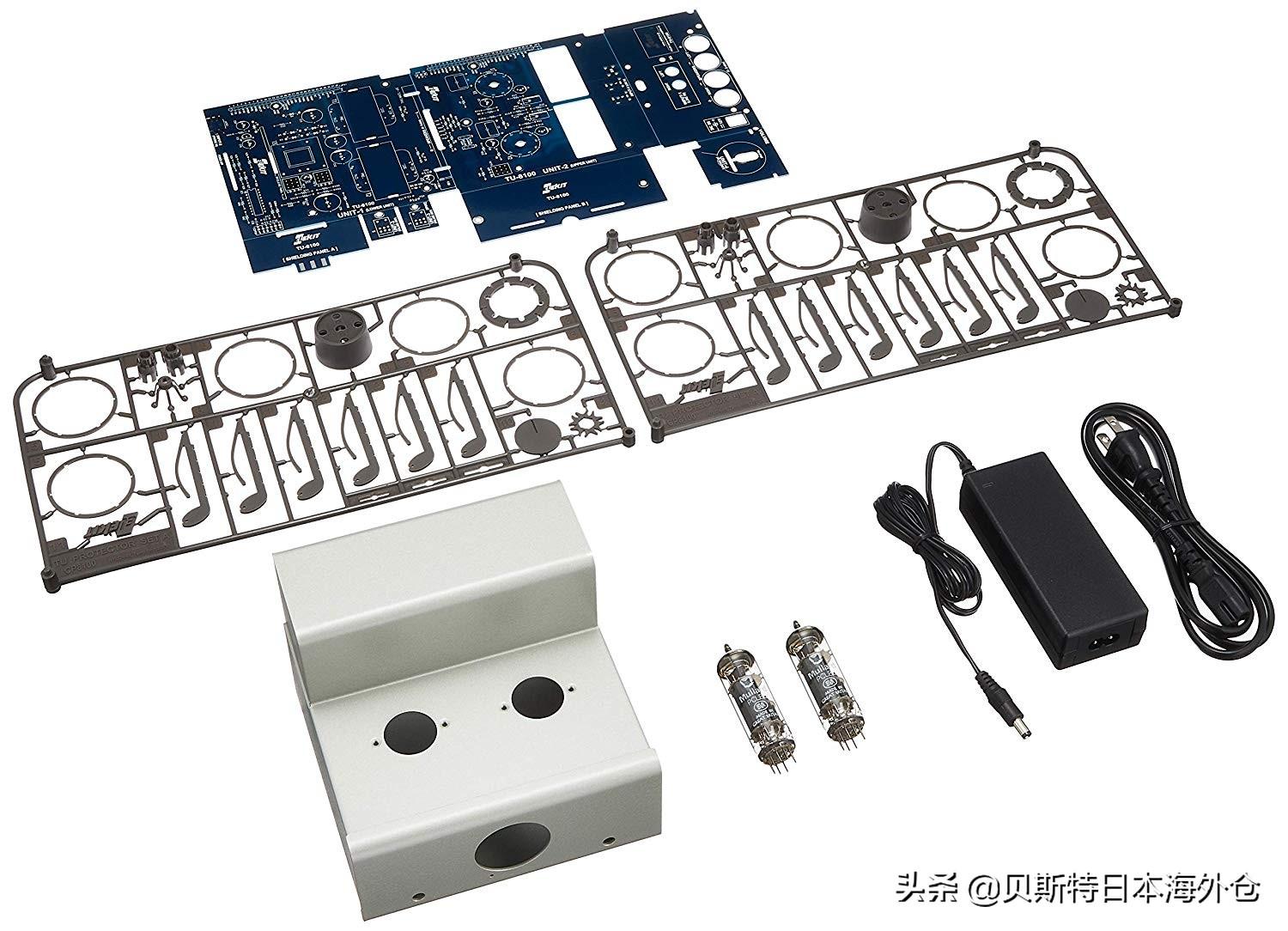

第18位：教材真空管放大器套件PCL86单立体声功率放大器套件
