巧用物理画板绘制任意函数图像

函数图像是理科文章中的重要组成部分,这种图像要求精确、科学,不能再用手工方法凭感觉绘制了,而且有些复杂图像会超出我们的想象。

函数图像的绘制网上有各种各样的工具,今天介绍的绘制方法更加适合在Office中制作教案试卷等使用,直接生成Office的矢量图形格式,当然还有很多贴心的设计。

首先下载安装架金排物理画板,打开绘图工具箱的函数绘制功能。

出现函数绘图主界面:

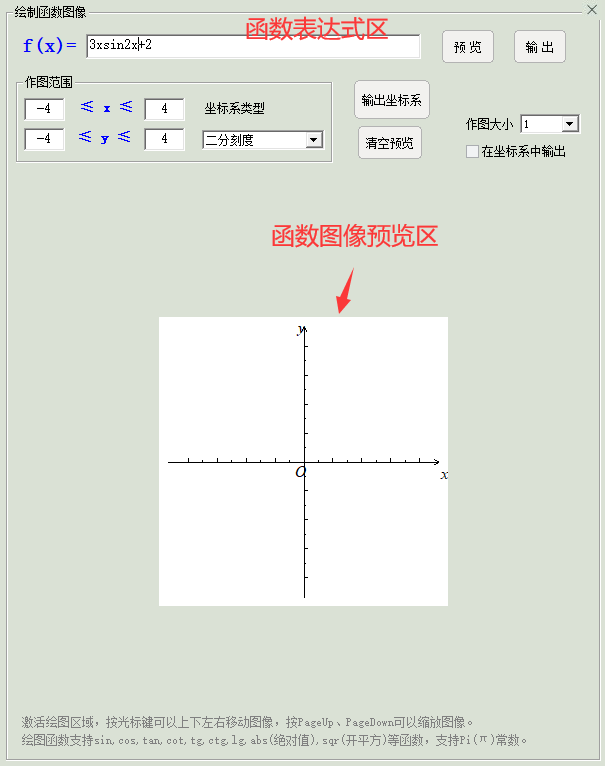

函数图像的预览

软件绘制的图形最终是要输出到Word中的,但是在输出之前我们往往需要先看看是不是我们想要的效果。

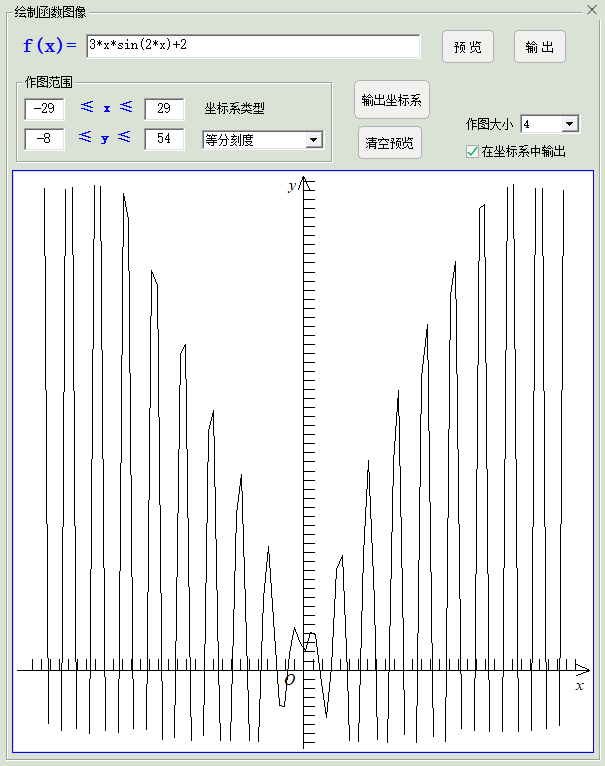

输入函数表达式,然后点右侧的预览按钮,我们可以看到预览区出现了函数图像。

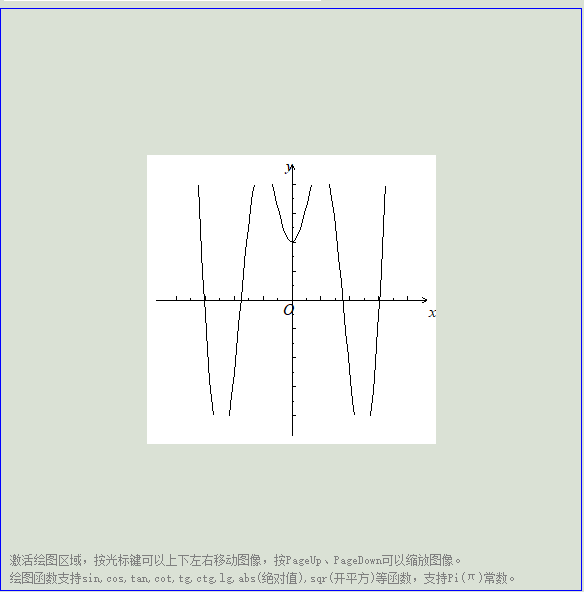

可以设置作图大小,和作图坐标范围以及坐标系刻度类型,此外按下方向箭头可以上下左右移动图像,按下pageUp和pageDown 可以缩放图像。

函数图像的输出

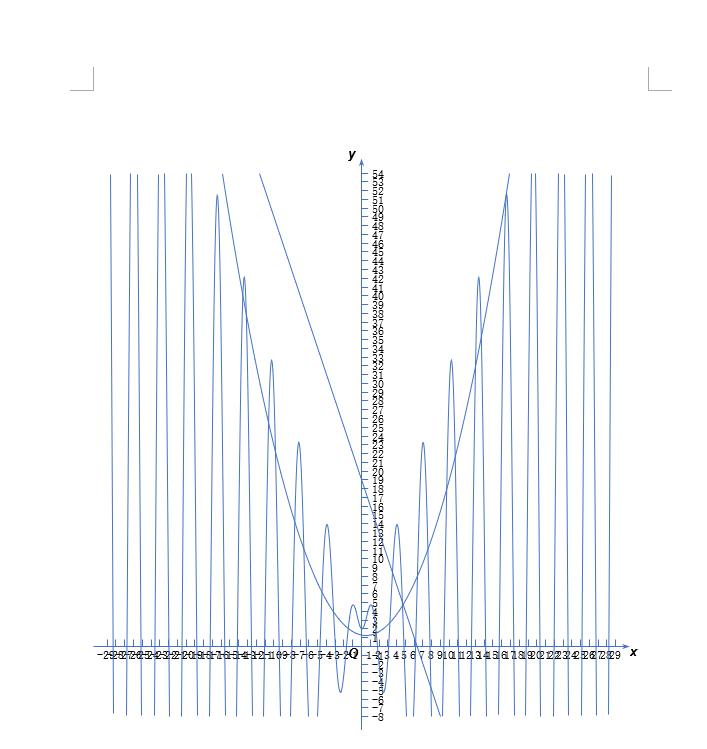

当预览效果满意后就可以向Word中输入矢量格式函数图像了。输出包括两部分,输出坐标系和输出函数图像。如果不需要坐标系,直接点输出按钮,然后在Word中需要插入图像的位置点击鼠标即可。如果输出坐标系,默认后续的函数图像生成在坐标系中。

注:坐标系输出完成后,可以移动坐标系位置,不影响后续图像输出坐标位置。同一坐标系可以多次输出函数图像。

实践篇——几何画板画函数图象

实践篇——几何画板画函数图象

情况一、在同一个坐标系中做两个函数的图象

方法一: 步骤一 打开几何画板,单击上方菜单栏“绘图”菜单,在其下拉选项选择“绘制新函数”命令,在弹出的对话框输入解析式,点击确定就可以绘制出函数图象。

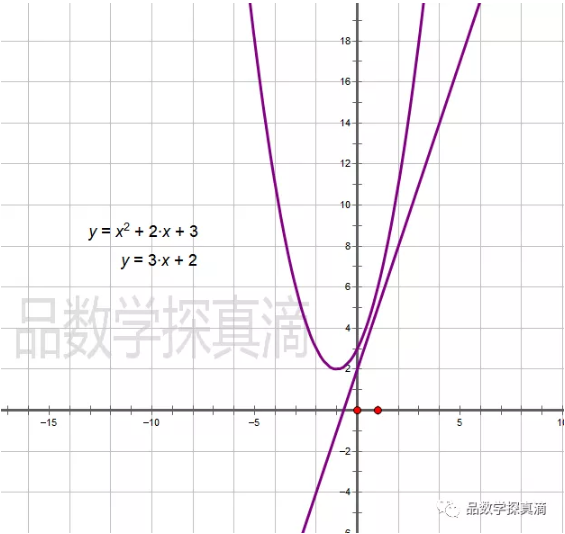

步骤二 按照上面的步骤,再输入一个函数解析式,就可以画出第二个函数图象了。两个函数图象显示在同一个坐标系中,如下图所示。

方法二: 步骤一 打开几何画板,长按自定义工具栏,选择经典坐标系中蚂蚁|直角坐标系(无参版),即出现直角坐标系;

步骤二 右击选择“新建函数”命令,出现函数解析式,长按自定义工具栏,选择经典坐标系中函数图象生成工具(轨迹),匹配坐标系后生成图象。

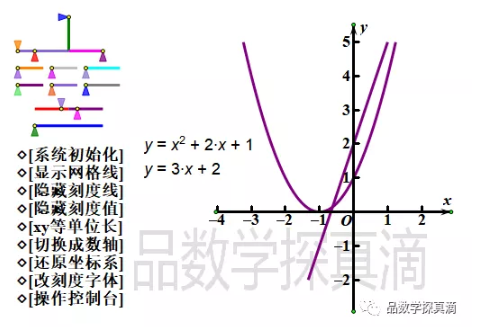

步骤三 按照上面的步骤,再新建一个函数解析式,就可以画出第二个函数图像了。两个函数图像显示在同一个坐标系中,如下图所示。

情况二、在不同坐标系中做两个函数的图象

步骤一 建立第一个坐标系并画函数图象。(参看情况一中方法二)

步骤二 建立第二个坐标系并做函数图象。鼠标单击左侧侧边栏自定义工具按钮,在弹出的对话框选择“经典坐标系”——飞狐|平面直角坐标系(无参版),然后在工作区域单击就可以建立直角坐标系。然后选择坐标原点,执行“绘图”——“定义坐标系”命令,这样就可以把当前坐标系作为首要坐标系。

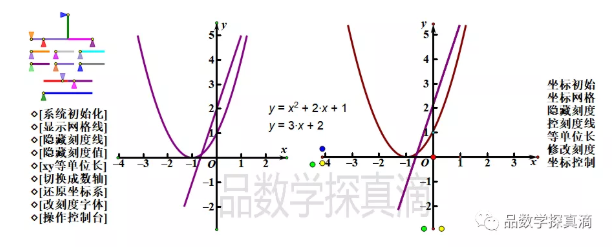

步骤三 右击选择“新建函数”命令,出现函数解析式,长按自定义工具栏,选择经典坐标系中函数图象生成工具(轨迹),匹配坐标系后生成图象。利用线段上的点、垂线工具、轨迹命令优化函数图像,如下图所示。

注意: 自定义工具构造函数图象,能完整的显示坐标系以及图象;利用构造线段上点、垂线工具、轨迹命令,可以美化函数图象。
