一文读懂，什么是电子纸？

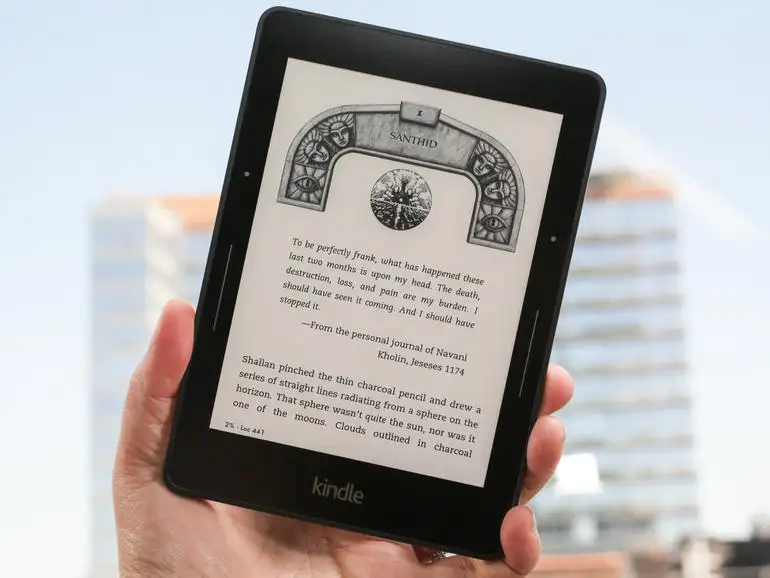

（亚马逊Kindle阅读器）

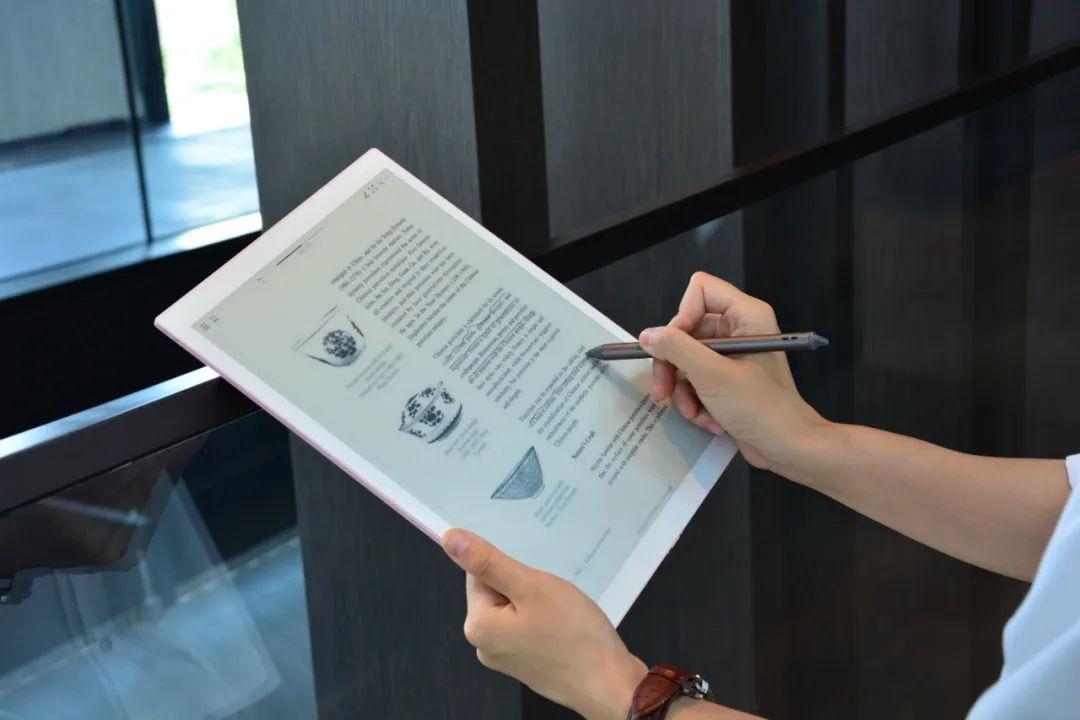

说起电子纸，大家率先想到的可能是亚马逊Kindle阅读器，它采用了电子纸技术，屏幕显示效果像真实纸张一样舒适柔和，受到阅读爱好者们的好评。但对于很多人来说，“电子纸”仍然是一个较为陌生的概念，本文将带您快速了解这张像《预言家日报》一样神奇的电子纸。

（哈利波特中会动的报纸《预言家日报》）

01 什么是电子纸？

电子纸是将电子墨水涂布在一层塑料薄膜上，可贴覆在薄膜晶体管(TFT/PET/FPC等材质)电路上，经由驱动IC控制，形成像素图形的一种显示屏。电子纸的英文是Electronic Paper，简称ePaper，是一种很像“纸”的显示屏，有人称其为“电子墨水屏”（又称“电子纸”）。

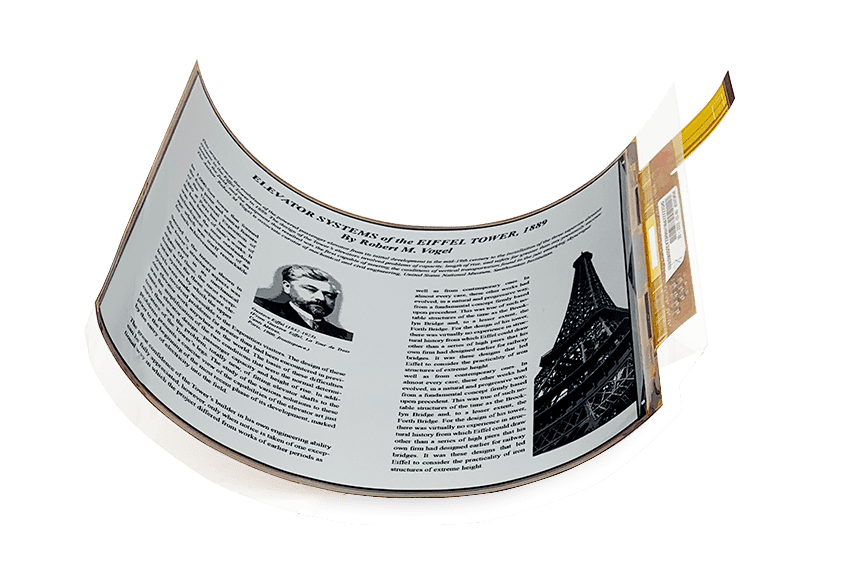

（电子纸 Electronic Paper）

02电子纸的显示原理

电子纸是用电子墨水技术制造的显示屏，其显示原理是屏幕表面附着数百万颗体积很小的“微胶囊”，每颗微胶囊的直径大约跟一根头发一样，微胶囊里的透明液体中悬浮着带有负电的黑色粒子和带有正电的白色粒子，通过改变电荷使不同颜色的颗粒有序排列，从而呈现出黑白分明的可视化效果。

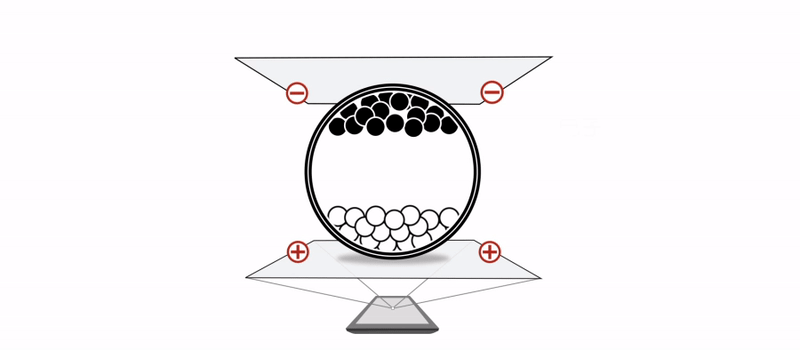

（电子纸的显示原理）

03电子纸的优越特性

双稳态

在电源完全拔除的状态下，电子纸显示屏上的画面仍然能持续显示，不会消失。

在实际应用中，使用电子纸屏幕的电子书在翻页时才需要消耗电量，阅读期间则不会消耗任何电量。因此，使用电子纸作为显示屏幕的产品，拥有非常优异的节电性能，轻松实现超长待机。

超强护眼

电子纸显示屏也常被称为“反射式显示屏”，完全不需要背光源，它是利用环境光源打在电子纸显示屏幕上，再折射光线至观看者的眼中，与传统纸张或生活中物体的可视原理无异，所以环境光源越亮，电子纸也越清晰可见。

而LCD或OLED等显示屏幕，需有背光模组或自发光，才能看到影像。但背光源或自发光的光线会穿透显示屏幕，直射观看者的眼睛，容易导致视觉疲劳、蓝光引起的黄斑部病变等问题。

所以不需要背光模组的电子纸显示屏，拥有很好的护眼效果，非常适合长时间阅读。

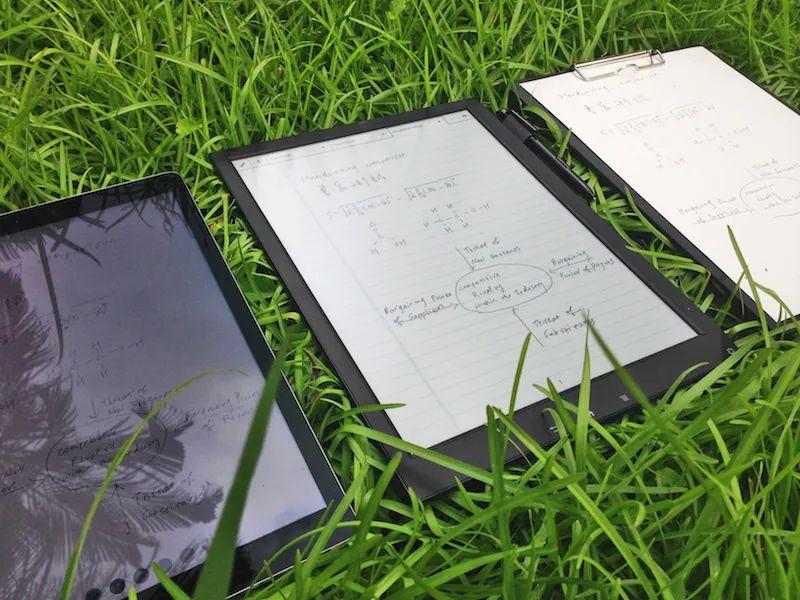

LCD(左)、电子纸(中)、传统纸张(右)的户外表现

轻薄耐用

采用柔性基板材料制造出来的电子纸显示屏，摆脱了传统显示器的形状束缚，像纸张一样可以随意卷绕、折叠，并且不易碎裂。一片13.3寸柔性基板的电子纸显示屏模组，约等于15张A4纸张的重量、7张A4纸的厚度。这样的柔性显示屏模组，能让终端产品更轻薄。

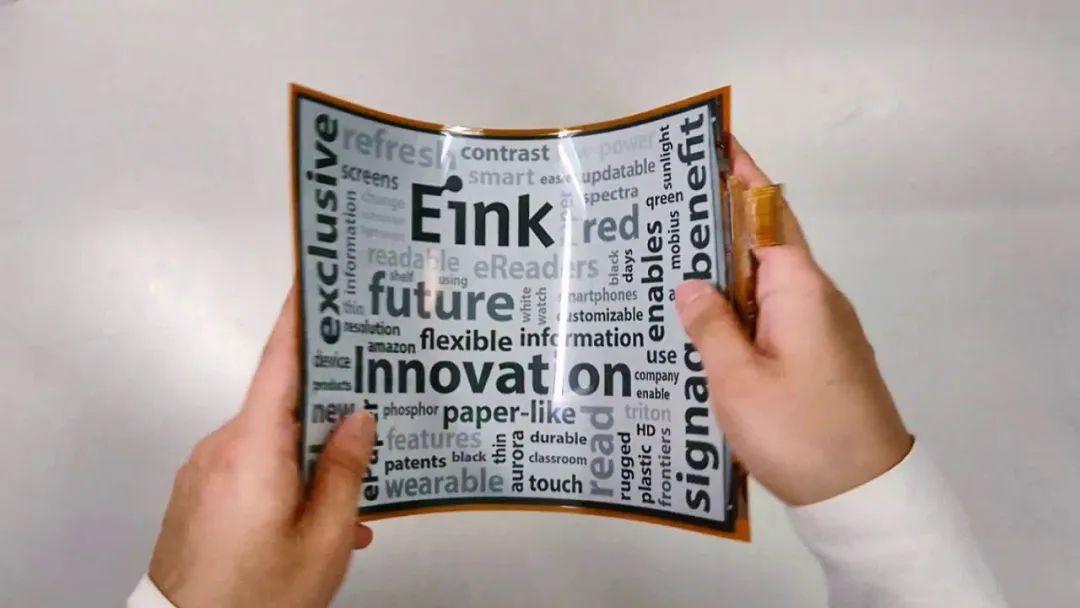

（可以像纸一样弯曲的电子纸显示屏）

04电子纸的应用

电子纸由于具有独特的性能优势，如今已经应用于生活的各个领域。

墨水屏显示器

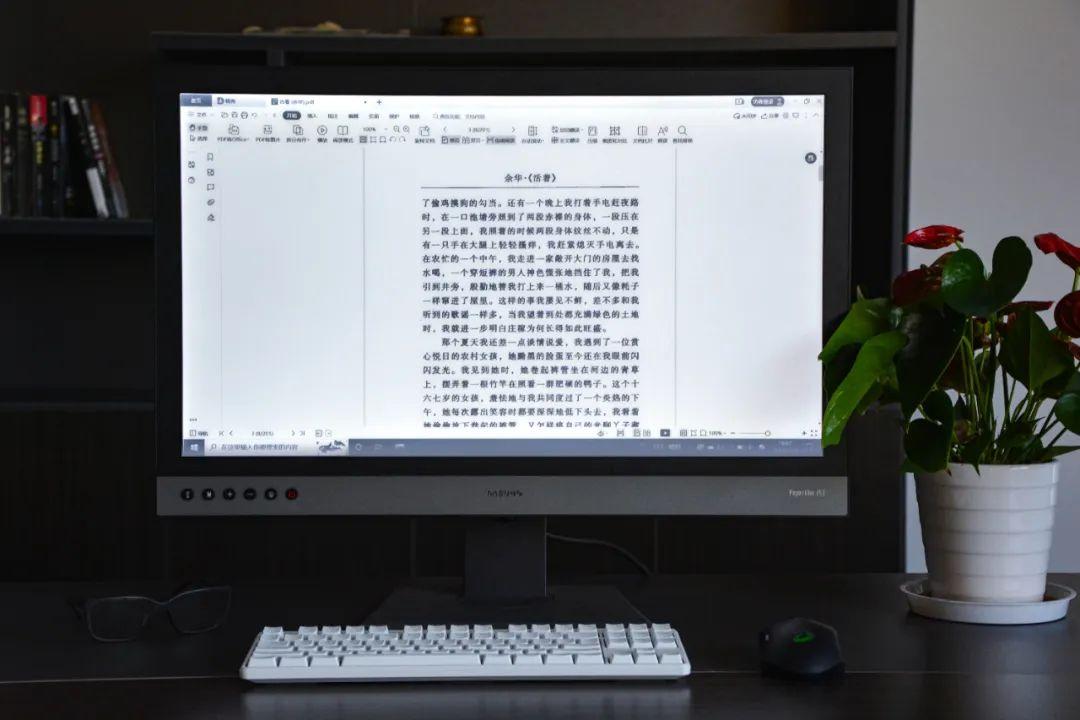

2014年，北京DASUNG大上科技创造性地发明了全球首款13.3英寸的墨水屏显示器——Paperlike。2020年，大上科技再次革新，发布全球首款25.3英寸的超大尺寸墨水屏显示器Paperlike 253。Paperlike系列墨水屏显示器采用独有的DASUNG Turbo高刷专利技术，响应速度流畅，能够更好地满足浏览网页、编辑文档、上网课等学习和办公使用，内置均匀优质的前光，超高清分辨率，画面显示效果十分出色，像纸一样自然舒适，保护电脑使用者的眼睛。

（大上科技25.3英寸墨水屏显示器Paperlike 253独有的均匀优质前光）

电子墨水公交站牌

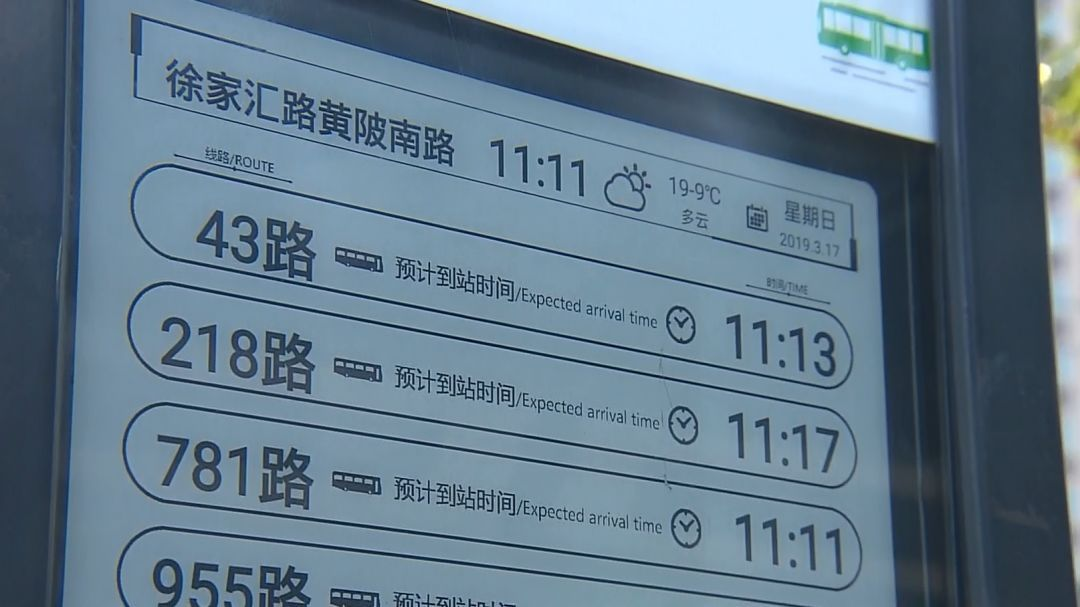

上海一部分公交站牌已经装上了电子纸屏幕，实时动态显示公交车路线，并且依靠太阳能充电。

（位于上海的智能电子墨水公交站牌）

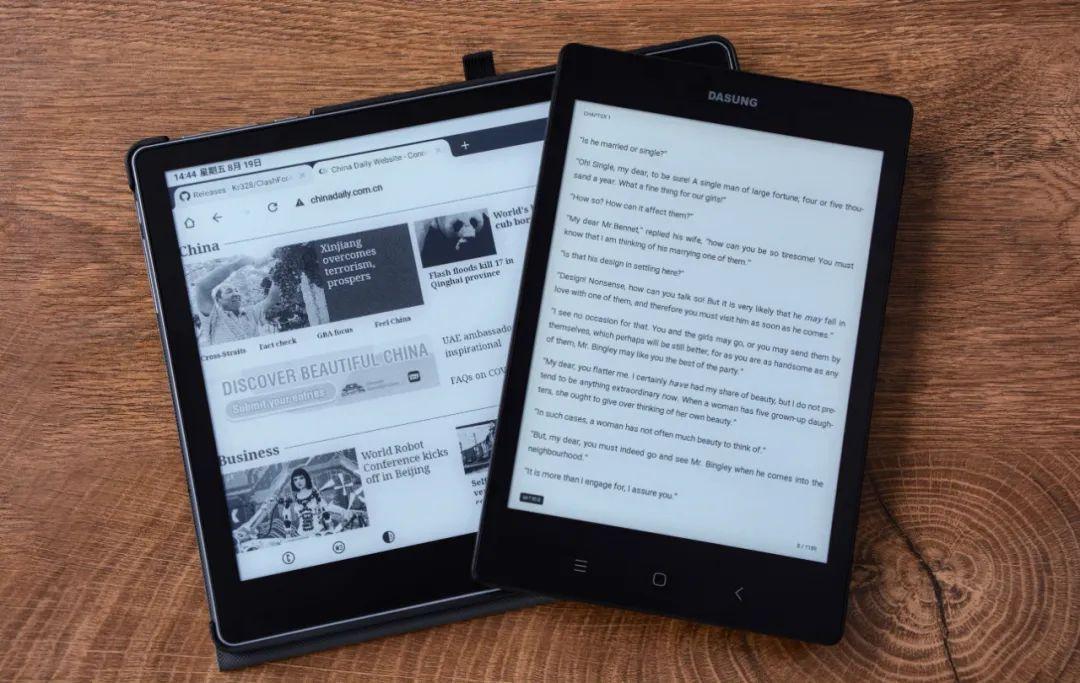

墨水屏平板

2019年，北京DASUNG大上科技推出了全球首款7.8英寸的墨水屏平板Not-eReader 078，随后，10.3英寸和7.8英寸的高通款Not-eReader墨水屏平板相继发布，她们内置了“满血版”高通骁龙660芯片，性能非常强悍。Not-eReader系列墨水屏平板采用大上科技独有的DASUNG Turbo高速刷新专利技术，满足多种APP安装使用，可以流畅看知乎、刷微博、上网课。
