北斗天地凭借AI技术助力全国煤矿“电子封条”建设

为迅速响应国家矿山安全监察局全面开展的煤矿“电子封条”推广建设，北斗天地股份有限公司依据国家矿山安全监察局“电子封条”建设标准，自主研发设计了煤矿“电子封条”系统，致力为矿井提供稳定的监管保障。

煤矿“电子封条”系统是利用智能AI视频识别技术对煤矿的矿井出入井人员和车辆进行实时分析和统计的平台，能够有效、及时地对煤矿生产作业状态进行监控，有利于实现上级煤矿安全监管部门对煤矿生产的在线监管，可有效杜绝煤矿非法违法生产行为。

据了解，该系统以电子封条管理系统为软件支撑，包含了前置分析设备、高清网络摄像仪、矿用防爆摄像仪、补光灯等配套设备。系统采用端点采集、边缘计算的方式，实现实时视频AI识别与报警功能，矿端信息上报国家矿山安全监察局“电子封条”智能监管平台。

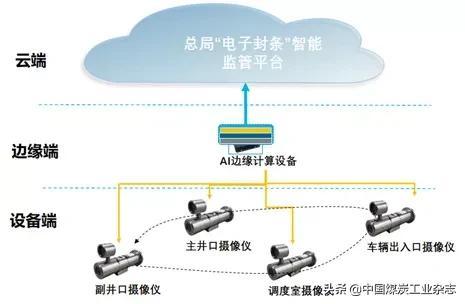

系统架构图

北斗天地自主研发的煤矿“电子封条”系统在满足国家矿山安全监察局要求的前提下，重点考虑系统的可靠性、安全性和经济性，项目建成后易于升级、管理和维护。与其他系统相比，具有以下亮点：全国产AI芯片，算法全自主知识产权；边缘侧解决方案，轻量化系统交付；AI算法模块化，可根据需求进行配置化交付系统；提供统一对外接口，可与其他系统进行对接，为业务系统赋能；增强矿上视频监控系统能力，实现智能监控、动态报警；通过云端AI训练平台，实现远程优化、升级、运维、部署，持续提升识别精准度；自带煤炭行业的业务系统，贴合煤炭场景，为客户提供具有专业能力的AI智能交付；可对接矿上业务子系统实现系统联动。

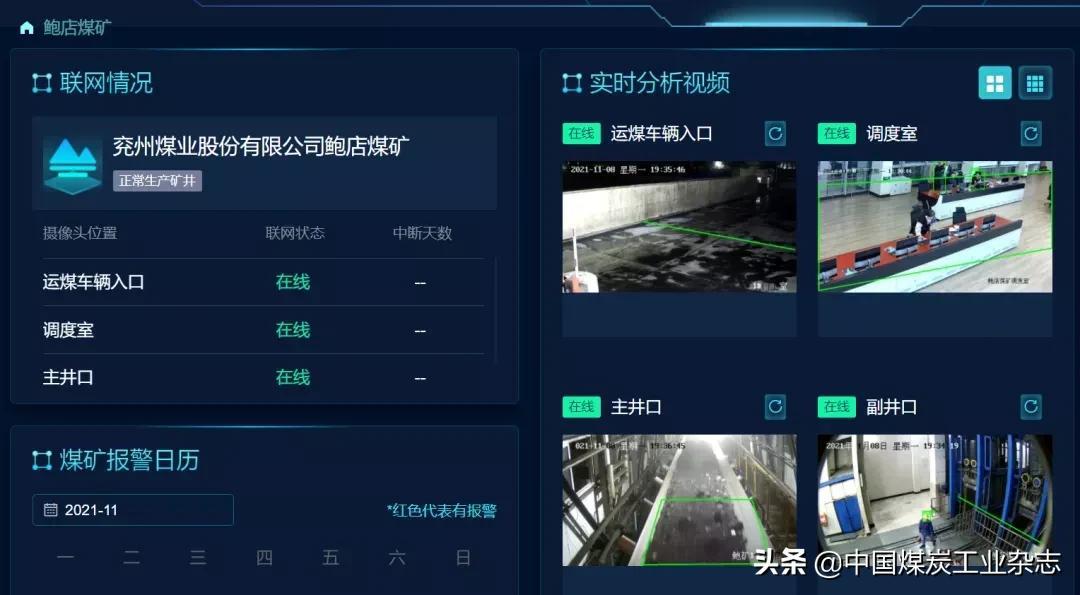

据悉，目前北斗天地煤矿“电子封条”系统已经在鲍店煤矿实施应用，平台稳定运行。

（文/戚梦莹作者单位：北斗天地股份有限公司）

（责任编辑：邵冰锋）
