电巢直播《电子工程师必备器件Datasheet解读》

直播时间：

2021年07月22日 20:00

直播主题：

【大咖直播】《电子工程师必备器件Datasheet解读》

直播简介：

感谢您使用电巢APP（HTTPS://EDU.EDA365.COM）， PC端建议使用Google Chrome浏览器进行观看！

讲师介绍：

荣庆安 老师 | EDA365论坛特邀版主，原华为器件可靠性技术首席专家

课程介绍：

Datasheet应该是工程师们平时接触到的最多的文档资料了。无论是项目开始阶段的选型还是后续的软硬件设计，到后期的项目调试等都需要硬件工程师除关注电气参数，功能描述外，还需关注pin list ，封装尺寸质量可靠性，PCB等 layout工程师，关注datasheet如布局布线建议，考虑稳定性，输出电流多大线要多宽，输出，输入带宽多大，高频要考虑电容效应，震荡，差分延时，模拟衔接，地处理等。

电子元器件Datasheet(参数数据表)，是电子元件的说明书，解释某类器件是做什么的，以及如何使用它。然而对于新工程师， datasheet仍然是找到设计电路或工作所需的详细信息的最佳位置。Datasheet的内容一般因器件的类型不同有很大差异。

概要/综述：第一页通常是器件的功能和功能的摘要，通常包括以下部分： Description(描述)，器件功能的描述、基本规格，部分类别器件还有内部功能的功能块图。如IC 器件到底是一个什么东西，用了什么技术实现什么功能，及一些技术参数。 Feature(特点)这项展现的是芯片一些最直接的关键参数，如输入、输出电压范围封装什么的。 Application(应用)此项是厂商推荐的 IC 应用的场合。此页一般也就知道器件到底是个什么东西，其基本性能有所了解，是否是你潜在产品项目器件选型。细分列出了该器件的PIN（管脚）、其功能，以及实际位置等。规格总览：最大额定值表。如供电电压和最高工作温度、热学特性表以及最佳工作条件详细的电气规格。器件在损坏前可以承受的绝对值。电器规格：可能包括电路图、连接引脚或输入/输出端的描述，以及一张电学特性表（最小/最大工作电压、时钟频率、上升下降时间，以及类似数据等等）。功能说明或图表：从功能角度对器件操作的描述，或者只有一张功能图来阐明器件的主要内部功能。推荐应用：参考设计，PCB走线布线设计的注意事项等，及各种功能的电压、电流范围、温度范围、总线地址和其他有用的性能信息。复杂器件一般有应用参考，包括针脚功能的详细描述、如何与部分通信、命令列表、存储器表等。有些器件对电路的内置方式很敏感， Datasheet提供布局参考。范围从降噪技术，到处理热问题，到机械安装考虑。物理规格：Datasheet最后是包装信息，提供封装，包装等准确尺寸。

Datasheet存在的意义就是让用户能够清晰的了解器件，其编写也大多遵循人们的阅读习惯的。

原华为器件可靠性技术首席专家、器件工程专家组主任、器件归一化工作奠基人；

20多年交换机、路由器、传输、基站等产品器件工程设计；

主持多项重大失效问题攻关，完成了逻辑、储存、光器件等领域器件优选库建设；

参与中国器件标准工作，国内外发表论文4篇，获器件相关6项发明专利。

电子元器件基础知识常用电子元件入门知识

电子元器件基础知识常用电子元件入门知识

摘要：电子元器件包括：电阻、电容器、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、陶瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子胶（带）制品、电子化学材料及部品等。

电子元器件基础知识常用电子元件入门知识

1．电阻

（1）电阻的作用和外形

电阻在电路中的主要作用是降压、限流、分流、分压和作偏置元件使用。电阻在电路中对低频交流电和直流电的阻碍作用是一样的，用字母R来表示。

电阻的外形如下图所示（图3-1）。

（2）电阻的命名

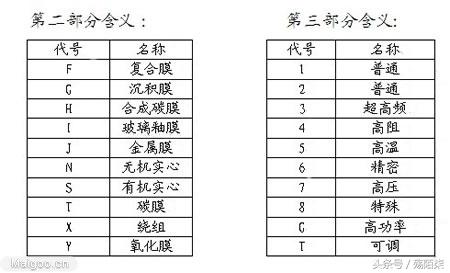

电阻的型号由四部分组成，其命名方式如下（图3-2）表示:

例如：RH42为：R代表电阻器，H为合成碳膜，4为高电阻，2为序号，意义为高电阻合成碳膜电阻，编号为2。

（3）电阻的识别

电阻的常用单位有欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）等。它们之间的关系是：1兆欧=1000千欧、一千欧=1000欧。电阻的标识方法有直标法和色环法。

① 在生产时直接将电阻阻值的大小印制在电阻器上，如图3-3：

②电阻阻值的大小通过色环来表示，一般有4道或5道色环。4道色环的含义，其中第一道和第二道色环表示2位有效数字，第三道色环表示倍数，第四道色环表示误差等级。5道色环的含义，其中第一道、第二道、第三道环表示3位有效数字，第四道环表示倍数，第五道环表示误差等级（如图3-4）。

色环一般采用棕、红、橙、黄、绿、蓝、紫、灰、白、黑、金、银色来表示，各颜色的含义如下表：

如图3-5所示，如某电阻有4道色环，它表示2.4KΩ，误差等级为±10%；如某电阻有5道色环，它表示428KΩ，误差等级为±0.2%。

③贴片电阻（图3-6）的命名贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示。例 "512"，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ 为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ

（4）电阻的分类及特点

电阻可根据阻值能否变化而分为固定电阻和可变电阻两大类。

①固定电阻

顾名思义，固定电阻的阻值是不可变的。它又根据材料的不同可分为碳膜电阻、金属膜电阻、合成膜电阻，线绕电阻等。其中常用的是碳膜电阻和金属膜电阻。固定电阻在电路中通常用字母"R"表示，其电路表示符号如图3-7所示，它的外形如图3-8所示。

另外，固定电阻中有一种特殊的电阻—保险电阻，它既有保险丝的作用，又有限流电阻的作用。因此，此类电阻过流损坏后除了应检查过流的原因外，还必须采用同规格的电阻更换。

②可变电阻

可变电阻就是阻值可变的电阻，它又分为可调电阻、光敏电阻、压敏电阻、热敏电阻等。

a、可调电阻：可调电阻就是旋转它的滑动端时它的阻值是变化的。常见的可调电阻外形和电路符号如图3-9所示。可调电阻多采用直接标志法和数字符号法进行阻值标注。

b、光敏电阻:光敏电阻就是在不同强度光照时阻值会变化的电阻。部分早期电动自行车的转把采用此类电阻。

c、热敏电阻:热敏电阻就是在不同温度下阻值会变化的电阻。热敏电阻有正温度系数和负温度系数两种。所谓的正温度系数热敏电阻就是它的阻值随温度升高而增大，负温度系数热敏电阻的阻值随温度升高而减小。热敏电阻的外形如图3-10所示

③保险电阻

保险电阻在电路中起保护电路元件的作用，它主要用在电源电路输出端和二次整流电路中。保险电阻的电阻值较小(一般在几欧至儿十欧之间，功率在1/8W至1W之间)。当电路中负载发生短路时，其表面温度在很短的时间内升高，电阻层受热而熔断，起到保护作用。保险电阻与其他电阻的标注方法不同，保险电阻上面只有一道色环，以色环颜色来表示阻值。保险电阻的外形如图3-11所示。

（5）电阻的功率

功率是电阻的主要参数之一，电阻的功率一般有1/8W、1/4W、1/2W、1W、2W、5W、10W等。

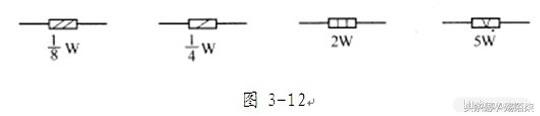

电阻器的功率不大于5W时的标注方法如图3-12所示，而大于5W时可直接印在电阻上。

（6）电阻的测量方法

①用指针式万用表测量电阻的好坏

用指针式万用表测量电阻时，首先选择万用表的电阻挡，如图3-13所示。然后按图3-14进行调零，其方法是:把万用表调到电阻挡位置，将红、黑两只表笔短接。若表针位于零刻度，则不需调整；若表针不在零刻度，则需调整到零刻度。测量时表笔不分正负，量程的选择方法前面己介绍过。注意:当测量几十千欧的电阻时，手不要同时与电阻两端接触，避免人体电阻与被测电阻并联而导致所测阻值误差过大。

若被测电阻值为60kΩ，其测量方法如图3-15所示。

②用数字式万用表测量电阻的好坏

用数字式万用表测量电阻与指针式万用表测量电阻的方法有所不同。数字式万用表测量电阻的范围大，所测阻值的准确度高，而指针式万用表测量电阻的范围小，所测的阻值没有数字式万用表准确。

若被测阻值为200Ω时，可选择200Ω电阻挡，将黑、红表笔分别接在被测电阻的两端(表笔无正负之别)，此时万用表显示屏上显示的数值即是被测电阻的实际阻值。测量中，若万用表显示最高位为"1"，则表明所测电阻为无穷大，即断路:若万用表显示最低位为"000 "，则表明所测电阻为零，即短路。

电子元件大全如何识别常用的电子元器件

阅读：1470次来源：网络媒体

摘要：电子元件是组成电子产品的基础，了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。常用的电子元件有：电阻、电容、电感、电位器、变压器、三极管、二极管、IC等，就安装方式而言，目前可分为传统安装（又称通孔装即DIP）和表面安装两大类（即又称SMT或SMD）。

电子元件大全如何识别常用的电子元器件

一、电阻

电阻在电路中用"R"加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为：分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示 47×100Ω（即4.7K）； 104则表示100K

b、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）

2、电阻的色标位置和倍率关系如下表所示：

颜色有效数字倍率允许偏差（%）银色 / x0.01 ±10 金色 / x0.1 ±5 黑色 0 +0 / 棕色 1 x10 ±1 红色 2 x100 ±2 橙色 3 x1000 / 黄色 4 x10000 / 绿色 5 x100000 ±0.5 蓝色 6 x1000000 ±0.2 紫色 7 x10000000 ±0.1 灰色 8 x100000000 / 白色 9 x1000000000 /

二、电容

1、电容在电路中一般用"C"加数字表示（如C13表示编号为13的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V

容量小的电容其容量值在电容上用字母表示或数字表示

字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF

数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF

3、电容容量误差表

符号 F G J K L M

允许误差 ±1% ±2% ±5% ±10% ±15% ±20% 如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

三、晶体二极管

晶体二极管在电路中常用"D"加数字表示，如： D5表示编号为5的二极管。

1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为"P"、"N"来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

4、常用的1N4000系列二极管耐压比较如下：

型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007

耐压（V） 50 100 200 400 600 800 1000

电流（A）均为1

四、稳压二极管

稳压二极管在电路中常用"ZD"加数字表示，如：ZD5表示编号为5的稳压管。

1、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。

2、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。

常用稳压二极管的型号及稳压值如下表：

型号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N47511N4761

稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V

五、电感

电感在电路中常用"L"加数字表示，如：L6表示编号为6的电感。电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。电感一般有直标法和色标法，色标法与电阻类似。如：棕、黑、金、金表示1uH（误差5%）的电感。电感的基本单位为：亨（H）换算单位有：1H=103mH=106uH.

六、变容二极管

变容二极管是根据普通二极管内部 "PN结" 的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上，实现低频信号调制到高频信号上，并发射出去。在工作状态，变容二极管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压的变化而变化。

变容二极管发生故障，主要表现为漏电或性能变差：

（1）发生漏电现象时，高频调制电路将不工作或调制性能变差。

（2）变容性能变差时，高频调制电路的工作不稳定，使调制后的高频信号发送到对方被对方接收后产生失真。

出现上述情况之一时，就应该更换同型号的变容二极管。

七、晶体三极管

晶体三极管在电路中常用"Q"加数字表示，如：Q17表示编号为17的三极管。

1、特点：晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件。它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。电话机中常用的PNP型三极管有：A92、9015等型号；NPN型三极管有：A42、9014、9018、9013、9012等型号。

2、晶体三极管主要用于放大电路中起放大作用，在常见电路中有三种接法。为了便于比较，将晶体管三种接法电路所具有的特点列于下表，供大家参考。

名称共发射极电路共集电极电路（射极输出器）共基极电路

输入阻抗中（几百欧～几千欧）大（几十千欧以上）小（几欧～几十欧）

输出阻抗中（几千欧～几十千欧）小（几欧～几十欧）大（几十千欧～几百千欧）

电压放大倍数大小（小于1并接近于1）大

电流放大倍数大（几十）大（几十）小（小于1并接近于1）

功率放大倍数大（约30～40分贝）小（约10分贝）中（约15～20分贝）

频率特性高频差好好

八、场效应晶体管放大器

1、场效应晶体管具有较高输入阻抗和低噪声等优点，因而也被广泛应用于各种电子设备中。尤其用场效管做整个电子设备的输入级，可以获得一般晶体管很难达到的性能。

2、场效应管分成结型和绝缘栅型两大类，其控制原理都是一样的。

3、场效应管与晶体管的比较

（1）场效应管是电压控制元件，而晶体管是电流控制元件。在只允许从信号源取较少电流的情况下，应选用场效应管；而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管。

（2）场效应管是利用多数载流子导电，所以称之为单极型器件，而晶体管是即有多数载流子，也利用少数载流子导电。被称之为双极型器件。

（3）有些场效应管的源极和漏极可以互换使用，栅压也可正可负，灵活性比晶体管好。

（4）场效应管能在很小电流和很低电压的条件下工作，而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上，因此场效应管在大规模集成电路中得到了广泛的应用。

SMT贴片元件基础知识]

一、表面贴装元件分类 (一)按功能分类 1. 连接件(Interconnect)：提供机械与电气连接/断开，由连接插头和插座组成，将电缆、支架、机箱或其它PCB与PCB连接起来；可是与板的实际连接必须是通过表面贴装型接触。 2. 有源电子元件(Active)：在模拟或数字电路中，可以自己控制电压和电流，以产生增益或开关作用，即对施加信号有反应，可以改变自己的基本特性。 3. 无源电子元件(Inactive)：当施以电信号时不改变本身特性，即提供简单的、可重复的反应。 4. 异型电子元件(Odd-form)：其几何形状因素是奇特的，但不必是独特的。因此必须用手工贴装，其外壳(与其基本功能成对比)形状是不标准的，例如：许多变压器、混合电路结构、风扇、机械开关块，等。 (二)按封装外形形状/尺寸分类 Chip:片电阻, 电容等, 尺寸规格: 0201, 0402, 0603, 0805, 1206, 1210, 2010, 等.. 钽电容, 尺寸规格: TANA,TANB,TANC,TAND.. SOT:晶体管,SOT23, SOT143, SOT89等.. Melf:圆柱形元件, 二极管, 电阻等„. SOIC:集成电路, 尺寸规格: SOIC08, 14, 16, 18, 20, 24, 28, 32„. QFP:密脚距集成电路„. PLCC:集成电路, PLCC20, 28, 32, 44, 52, 68, 84„. BGA:球栅列阵包装集成电路, 列阵间距规格: 1.27, 1.00, 0.80„. CSP:集成电路, 元件边长不超过里面芯片边长的1.2倍, 列阵间距<0.50的µBGA„. 英制和公制电容、电阻的封装形式通常可以有英制和公制两种标示方法：英制公制 0402 (40milX20mil) 1005 (1.0mmX0.5mm) 0603 (60milX30mil) 1608 (1.6mmX0.8mm) 0805 (80milX50mil) 2012 (2.0mmX1.2mm) 1206 (120milX60mil) 3216 (3.2mmX1.6mm) 1210 (120milX100mil) 3225 (3.2mmX2.5mm) 1812 (180milX120mil) 4532 (4.5mmX3.2mm 五、电阻电阻在电路中用"R"加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为：分流、限流、分压、偏置等。一、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是： 1兆欧=1000千欧=1000000欧 1M=1000K=1000000 1、电阻器：导体对电流的阻碍作用称为电阻，用字母"R"表示，电阻基本单位为 "欧姆"。电阻作用：负载电阻、限流和分压电阻主要参数：电阻值、额定功率、误差范围等。 2、电阻分类： 1）按材料分：线绕、非线绕和敏感电阻。其中非线绕电阻可分为：膜式电阻(碳膜、金属、金属氧化膜、化学沉积膜、多属氮化膜、块多属膜电阻等)；实心型电阻(有机合成和无机合成)；金属玻璃釉电阻其中敏感电阻可分为：光敏、电敏、气敏、压敏、磁敏、和湿敏电阻。 2）按用途分：普通型、精密型、功率型、高阻型、高压型及高频电阻。 3）还可分为：固定电阻和可调电阻 3、贴片电阻外形 4、 SMD电阻的规格： 1206(3216)、0805(2012)、0603(1608)、0402(1005)等；如0805表示0.08(长)X 0.05(宽)英寸 1英寸=25.4mm 5、电阻的表示方法： 1）非精密电阻(±5%)的贴片电阻一般用数标法: 三位数字标印在电阻器上，其中前两位表示为有效数字，第三位表示倍数10n次方；例如：一颗电阻本体上印有473则表示电阻值为47X103欧=47千欧，100欧的电阻本体上印字为101。 2）小于10欧的电阻值用字母R与二位数字表示： 5R6=5.6欧 R82=0.82欧）精密电阻(±1%)通常用四位数字表示，前三位为有效数字，第四位表示10n,例如：147欧的精密电阻，其字迹为1470，但在0603型的电阻器上再打印四位数字，不但印刷成本高，而且肉眼难于辨别，故有E96系列的标示方法。 E96贴片电阻器的阻值通常用4位数字表示（3位基本值加一位乘10的次方数）。这在3216（1206型）、2125（0805型）外形的电阻器上尚可清晰地印刷与辨认。但在1608（0603）外形规格的电阻器上，再打印4位数，不但印刷成本高而且肉眼难于辨认。目前生产厂家多采用两位数字和一位字母来表示。即使用01～96这96个二位数依次代表E96系列中1.0 ～9.76这96个基本数值，而第三位英文字母A、B、C、D则表示该基本数值乘以10的2、3、4、5次方。例如："65A"表示：4.64*102=464Ω "15B"表示：1.40*103=1400Ω "66B"表示：4.75*103=4750Ω=4.75KΩ "09C"表示：1.21*104=12100Ω=12.1KΩ 也有1608（0603）电阻器的字体下有"-"表示精密电阻。如：511 6、SMD元器件——电阻的符号意义 7、矩形电阻误差代码 8、学会读料盘 TYPE：元件类型品名 LOT：生产批次 QTY：每包装数量 P/N：元件编号 VENDER：售卖者厂商代号 P/O NO：定单号码 DESC：描述 DEL DATE：（选购）生产日期 DEL NO：（选购）流水号 L/N：生产批次 SPEC：描述二、电容 1、电容：电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。用字母"C"表示，如C13表示编号为13的电容。电容的特性主要是隔直流通交流。电容的主要功能是储存电量、稳压及滤波单位为"法拉"(F)，法拉太大，一般用它的导出单位："微法拉"(UF)、 "纳法拉"(NF)、 "皮法"(PF)。其中：1F=106uF=109nF=1012pF 2、识别方法：容量大的电容其容量值在电容上直接标明，如10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如：102表示10× 102 PF=1000PF 224表示22× 104 PF=0.22 uF 3、电容的主要参数：电容量、误差范围、工作电压、温度系数等。 4、SMD电容的材料： "NPO" 、X7R"、 "Y5V"、 "Z5U"等，不同的材料做出不同容值范围的电容 5、电容器的种类结构和特点 A、陶瓷电容：用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜体积板制成，其特点是体积小，耐热性较好，损耗小，绝缘电阻高，但容量小，适用于高频电路；铁电陶瓷电容容值较大，但损耗和温度系数较大；适用于低频电路(分SMD、DIP)。 B、铝电解电容：它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成，还需经电流电压处理，处理使正极上形成一层氧化膜做介质；其特点是容量大，但漏电，稳定性差，有正负极性，适于电源滤波和低频电路中；使用时正负极不可接反。 C、钽铌电解电容：它用多属钽或者铌做正极，用稀锍酸等配液做负极，用钽式铌表面生成的氧化膜做成介质制成，其特点是体积小、容量大、性能稳定、寿命长，绝缘电阻大、温度特性，用在要求较高的设备中。陶瓷电容用C.CAP,钽电容TAN.CAP简写TC；电解电容均为极性电容。电容器常用"C"、 "MC"、"TC "表示。

电子元器件品牌集锦

A．翱泰 (Otter) 安森美 (ON Semi) 安捷伦 (Agilent) AEM科技 (AEM) Altech AVX 爱普科斯 (EPCOS) ALD 安华高科 (Avago) 爱特 (Actel) ATMEL 爱美达 (Aavid) APEM 安菲诺 (Amphenol) Aries 艾默生 (Emerson) 广濑 (Hirose) ABRACON All Sensors 阿尔卑斯 (ALPS) 艾华电子 (Alpha ) Antenna Factor API Delevan 艾高 (ARCOL) 埃尔纳 (Elna) B．槟城 (Bencent) 柏恩 (Bourns) 博杰电子 (BOJIE) 百利通 (Pericom) BIVAR Bomar Interconnect BI Technologies 比尔 (Piher) C． Champion Carling Technologies Comchip Technology 村田 (Murata) CEL 超科 (Supertex) Cirrus Logic Clare ChML Cinch Caddock Citizen Cornell Dubilier Crystek Crystals D．德姆 (Temprel) 迪一 (DY) 德州仪器 (TI) 东芝 (TOSHIBA) Diodes Dialight 德尔福 (Delphi ) Dielectric E．恩智浦 (NXP) 恩结雅 (NJR) Eagle Plastic Devices Ecliptek ECS ETI Systems F．飞思卡尔 (Freescale) 风华高科 (FENGHUA) 飞兆半导体 (Fairchild) 富士通 (FUJITSU) 菲尼克斯 (Phoenix Contact) FCI Fair-Rite FASTRON FerriShield Fox 釜山电机 (Kamaya Electric) G．国煜 (Kuoyuh) 功得 (Conquer) 光宇睿芯 (SINO-IC) 国巨 (YAGEO) 冠西 (COSMO) 国半 (NS) 国际整流器 (IR) GeneSiC Semiconductor Glenair 戈尔 (Gore) Gowanda H．好利来 (HOLLY) 宏大电子 (MASSUSE) 华威 (Huawei) 霍尼韦尔中国 (Honeywell) 哈温 (Harwin) Hammond 华新科技 (Walsin) I． ITT CANNON Intersil IXYS Inspired LED IRC J．聚鼎 (Polytronics) 久尹 (JOYIN) 济南无线电九厂 (Jinan Radio Factory NO.9) 基美电子 (KEMET ) 精工电子 (Seiko Instruments,) 今台电子 (Kingbright ) 建兴电子 (Lite-On) JAE 精量电子 (Measurement Specialties Sensors ) J.W. Miller 晶技 (TXC) JKL Components (JKL ) K．康耐 (CONEC) 库柏波士曼 (COOPER Bussmann) 康姆.罗顿 (Comair Rotron) Keystone Electronics Kobiconn Kycon KOA Speer L．雷卯（Leiditech) 雷莫 (LEMO) 凌特 (Linear) 龙立电子 ((Longli)) Littelfuse 罗姆半导体 (ROHM Semiconductor) 莱迪斯半导体 (Lattice Semiconductor ) Lumex 莱尔德 (Laird) 立隆电子 (Lelon) M．麦科泰姆 (Microtherm) 美信 (Maxim) 万代半导体 (AOS) 美国电力转换 (APC) 美国中央半导体 (Central Semiconductor) 美国快达 (Crydom) 美微科半导体 (MCC) 美国集成硅 (ISSI) Mill-Max Molex MEDER electronic N． NTE NJR Neutrik NorComp 尼吉康 (Nichicon) NOVACAP O．欧姆龙 (Omron) Orion Fans Optek Technology 欧司朗光电 (OSRAM Opto) Ohmite P． PLX Power Integrations Panduit Electrical Pomona Electronics Pulse Q．乔日 (Joemex) Quatech R．热敏碟 (TOD) 瑞萨 (Renesas) 日电电子 (NEC) Rectron RFM S．赛尔特 (SET) 顺络 (Sunlord) 松川 (SongChuan ) 笙泉 (MEGAWIN) 时科 (SK) 三星半导体 (SAMSUNG) 松下 (Panasonic) 硕特电子 (SCHURTER) Shindengen 赛谱拉斯 (Cypress) 史恩希 (SMSC) 首尔半导体 (Seoul Semiconductor) Switchcraft Schaffner SiTime Spectrum Control 思碧古民 (Sprague Goodman) 胜美达 (Sumida) SUSUMU Syfer Technology T．泰丰 (Semtech) 通用 (GE Sensing) TDK 泰科电子 (Tyco Electronics) 台湾半导体 (Taiwan Semiconductor) THAT TriQuint 田村 (Tamura ) Triad Magnetics Tusonix U． UCC V． VCC Vector Voltronics W．维安 (Wayon) 威世 (Vishay) 伍尔特 (Würth) 微芯科技 (Microchip) Wakefield Welwyn Components WIMA X．新唐 (NUVOTON) 矽统 (SIS) 先进微器件 (AMD) 协禧电机 (ADDA) 夏普微电子 (Sharp Microelectronics) 芯科科技 (Silicon) Xicon 西迪斯 (CTS Corporation) Y．意德电控 (E-T-A) 亚德诺半导体 (ADI) 意法半导体 (ST) 英飞凌 (Infineon) 宇阳科技 (EYANG) 依必安派特 (ebm-papst) 亿光电子 (Everlight ) 雅迪 (HARTING ) Z．镇电 (ZD) ZiLOG

电路板的材质

电路板的材质是什么电路板的材料有哪些阅读：1938次来源：百度文库我要评论摘要：PCB材质很多，比如玻璃纤维板，纸基板，金属基板，还有塑料基的，很多，还有高频的PTFE等等。下面来跟着小编具体看一下吧！【电路板的材质】电路板的材质是什么电路板的材料有哪些 PCB板材质分类印制板（PCB）的主要材料是覆铜板，而覆铜板（敷铜板）是由基板、铜箔和粘合剂构成的。基板是由高分子合成树脂和增强材料组成的绝缘层板；在基板的表面覆盖着一层导电率较高、焊接性良好的纯铜箔，常用厚度35～50／ma；铜箔覆盖在基板一面的覆铜板称为单面覆铜板，基板的两面均覆盖铜箔的覆铜板称双面覆铜板；铜箔能否牢固地覆在基板上，则由粘合剂来完成。常用覆铜板的厚度有1.0mm、1.5mm和2.0mm三种。覆铜板的种类也较多。按绝缘材料不同可分为纸基板、玻璃布基板和合成纤维板；按粘结剂树脂不同又分为酚醛、环氧、聚脂和聚四氟乙烯等；按用途可分为通用型和特殊型。国内常用覆铜板的结构及特点（1）覆铜箔酚醛纸层压板是由绝缘浸渍纸（TFz一62）或棉纤维浸渍纸（1TZ-一63）浸以酚醛树脂经热压而成的层压制品，两表面胶纸可附以单张无碱玻璃浸胶布，其一面敷以铜箔。主要用作无线电设备中的印制电路板。（2）覆铜箔酚醛玻璃布层压板是用无碱玻璃布浸以环氧酚醛树脂经热压而成的层压制品，其一面或双面敷以铜箔，具有质轻、电气和机械性能良好、加工方便等优点。其板面呈淡黄色，若用三氰二胺作固化剂，则板面呈淡绿色，具有良好的透明度。主要在工作温度和工作频率较高的无线电设备中用作印制电路板。（3）覆铜箔聚四氟乙烯层压板是以聚四氟乙烯板为基板，敷以铜箔经热压而成的一种敷铜板。主要用于高频和超高频线路中作印制板用。（4）覆铜箔环氧玻璃布层压板是孔金属化印制板常用的材料。（5）软性聚酯敷铜薄膜是用聚酯薄膜与铜热压而成的带状材料，在应用中将它卷曲成螺旋形状放在设备内部。为了加固或防潮，常以环氧树脂将它灌注成一个整体。主要用作柔性印制电路和印制电缆，可作为接插件的过渡线。目前，市场上供应的覆铜板，从基材考虑，主要可分以下几类：纸基板、玻纤布基板、合成纤维布基板、无纺布基板、复合基板。覆铜板常用的有以下几种： FR-1──酚醛棉纸，这基材通称电木板（比FR-2较高经济性） FR-2──酚醛棉纸 FR-3──棉纸（Cotton paper）、环氧树脂 FR-4──玻璃布（Woven glass）、环氧树脂 FR-5──玻璃布、环氧树脂 FR-6──毛面玻璃、聚酯 G-10──玻璃布、环氧树脂 CEM-1──棉纸、环氧树脂（阻燃） CEM-2──棉纸、环氧树脂（非阻燃） CEM-3──玻璃布、环氧树脂 CEM-4──玻璃布、环氧树脂 CEM-5──玻璃布、多元酯 AIN──氮化铝 SIC──碳化硅

电路板种类】电路板的类型电路板种类有哪些

摘要：电路板使电路迷你化、直观化，几乎会出现在每一种电子设备当中。其主要功能是提供上头各项零件的相互电气连接。那电路板有多少分类呢？下面小编就来讲一下电路板的类型。

【电路板种类】电路板的类型电路板种类有哪些

PCB电路板各种分类以及各个特点介绍

1、单面板

在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。因为导线只出现在其中一面，所以这种PCB叫作单面板（Single-sided）。因为单面板在设计线路上有许多严格的限制（因为只有一面，布线间不能交叉而必须绕独自的路径），所以只有早期的电路才使用这类的板子。

2、双面板

这种电路板的两面都有布线，不过要用上两面的导线，必须要在两面间有适当的电路连接才行。这种电路间的"桥梁"叫做导孔（via）。导孔是在PCB上，充满或涂上金属的小洞，它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍，双面板解决了单面板中因为布线交错的难点（可以通过孔导通到另一面），它更适合用在比单面板更复杂的电路上。

3、多层板

为了增加可以布线的面积，多层板用上了更多单或双面的布线板。用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了，也称为多层印刷线路板。板子的层数并不代表有几层独立的布线层，在特殊情况下会加入空层来控制板厚，通常层数都是偶数，并且包含最外侧的两层。大部分的主机板都是4到8层的结构，不过技术上理论可以做到近100层的PCB板。大型的超级计算机大多使用相当多层的主机板，不过因为这类计算机已经可以用许多普通计算机的集群代替，超多层板已经渐渐不被使用了。因为PCB中的各层都紧密的结合，一般不太容易看出实际数目，不过如果仔细观察主机板，还是可以看出来。
