一看就懂，电子元件基础知识图解

电子元器件

电子元器件是电子元件和小型的机器、仪器的组成部分，其本身常由若干零件构成，可以在同类产品中通用；

常指电器、无线电、仪表等工业的某些零件，是电容、晶体管、游丝、发条等电子器件的总称。常见的有二极管等。

电子元器件包括：

电阻、电容、电感、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、陶瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子胶（带）制品、电子化学材料及部品等。

篇幅过长，获取完整版，请看文末

零散整理的一些电子元器件基础作用总结

总结一些电子元件的作用，希望对大家有帮助。

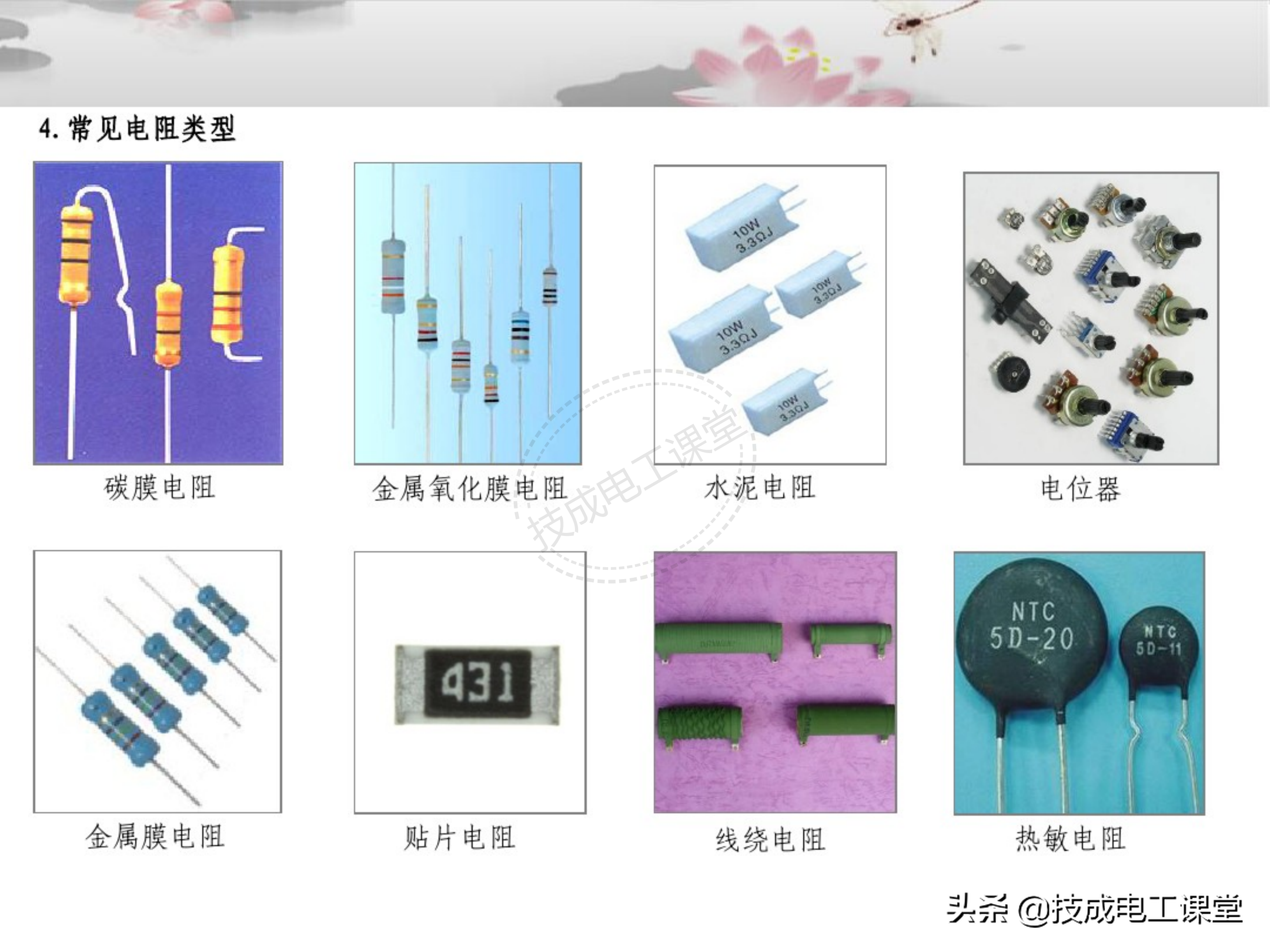

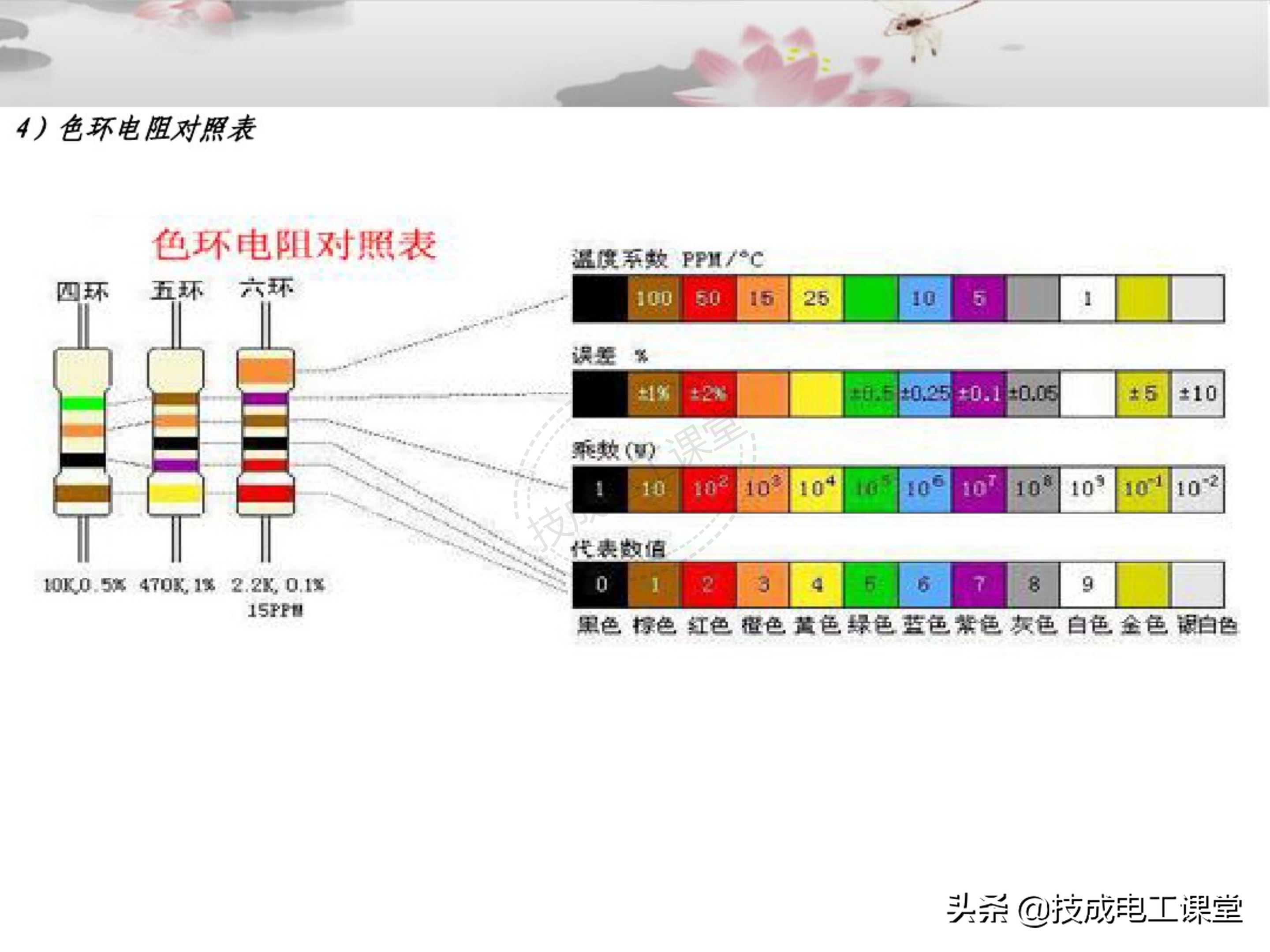

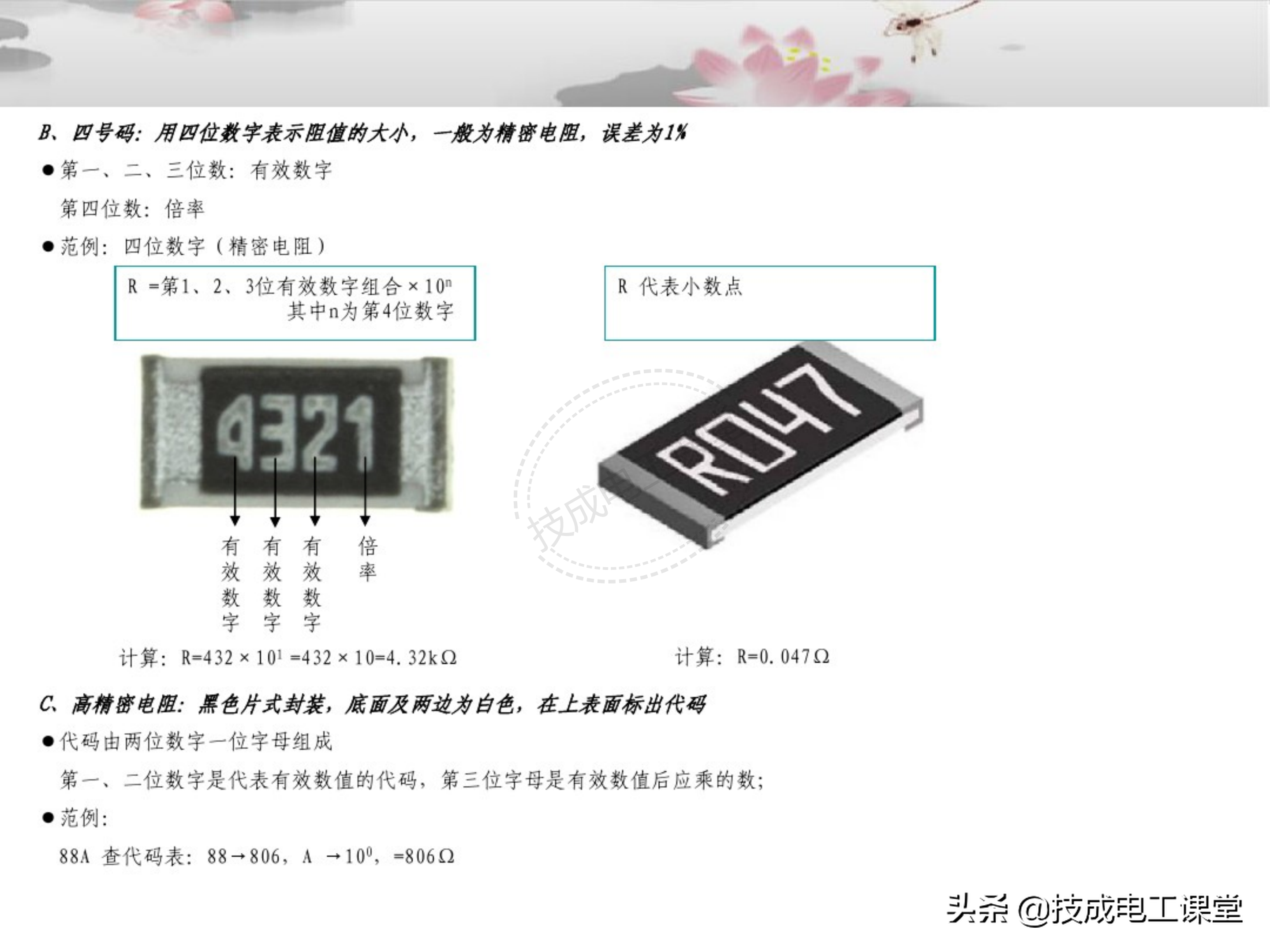

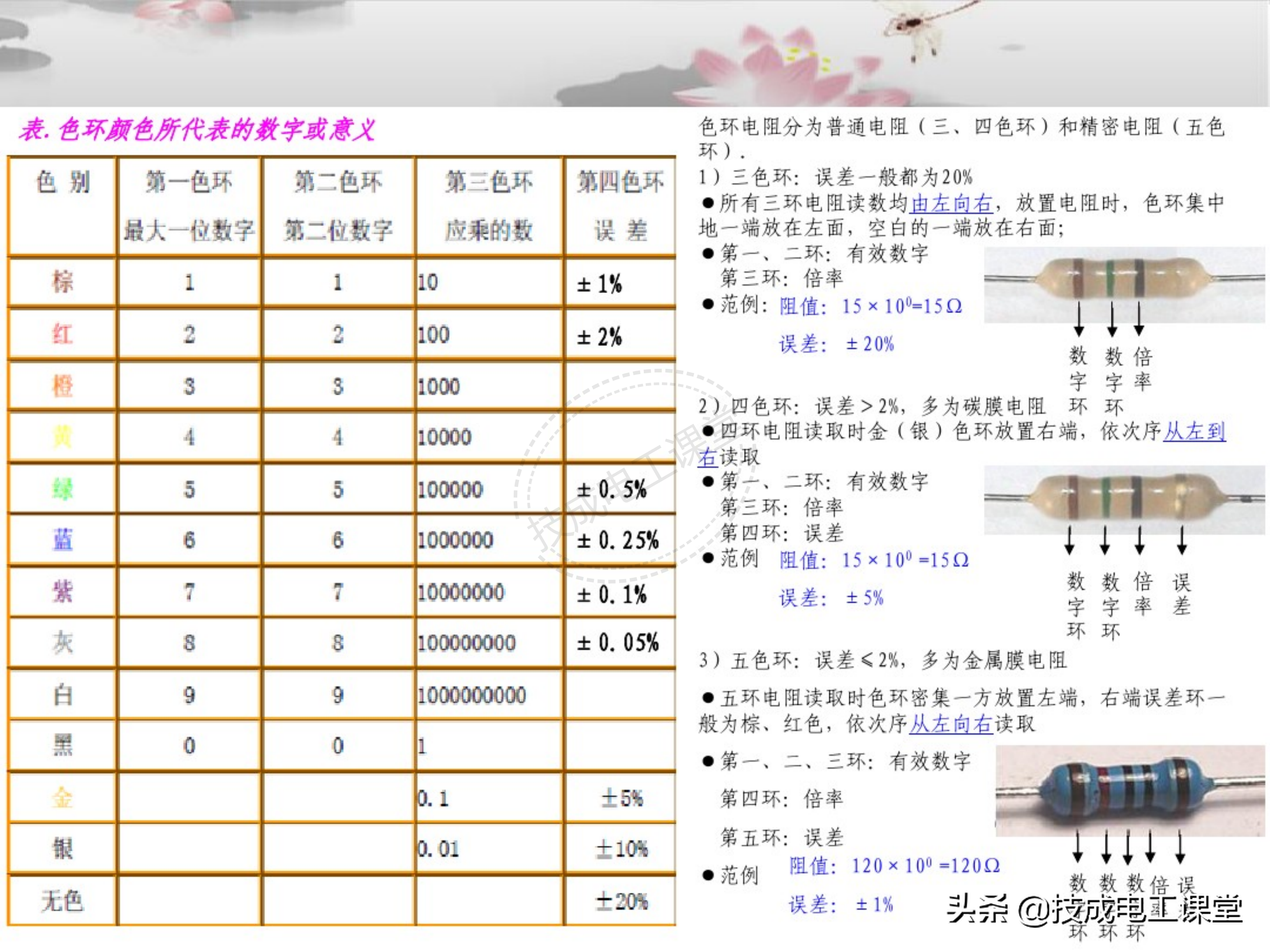

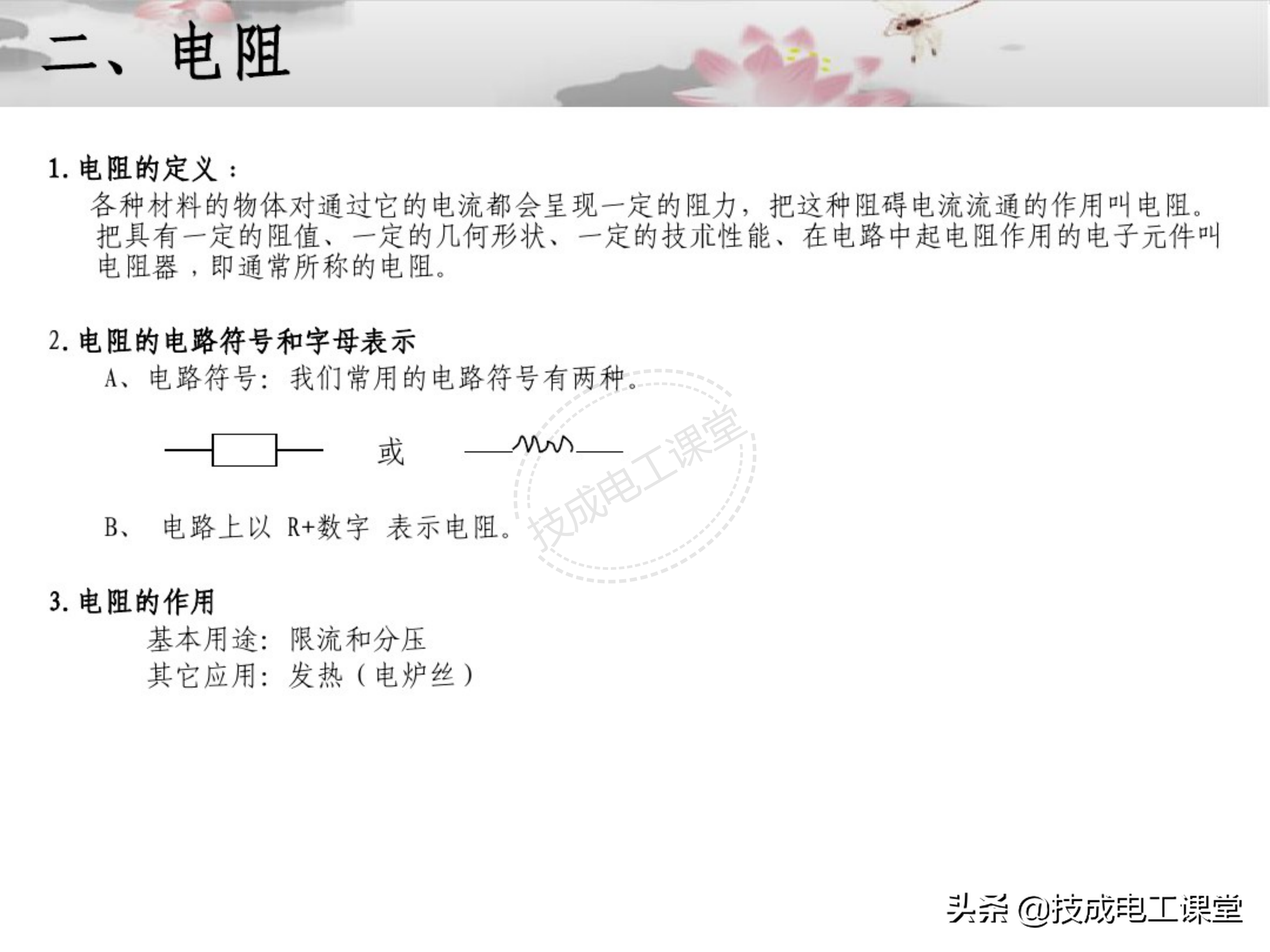

1、电阻的作用，此处省去n个字，你懂的

2、电容：一般是滤波作用，电容越小滤波的频率就越高，一般用103，,104的电容，笔者做的项目中右按键的，用104的电容，在新唐芯片中，不需要人工消除抖动，效果比较好(103代表，10*10^3 pf)

3、三极管：这是比较常用的元器件，在数字电路中，一般用到的就是开关作用。就是用三极管的导通和截止特性，来开关电路，笔者项目中用到的数码管就是用三极管来控制数码管的灭和亮，如果直接用芯片的IO口来输出高和低，来控制数码管，那么当输出低的时候，灌电流会非常大，时间长了，芯片会烧坏的

4、光耦：起到的是隔离的作用，这样说有点虚，让我们看看光耦的原理图：

我们可以看到，如果1和2导通了，那么1和2脚之间的二极管就会亮，那么发出的光就会使得3和4脚之间也导通，这样就是用一个电路A来控制电路B，而电路A和电路B却没有任何关系，就起到了隔离的作用，笔者先前说的RS485通讯功能，用的是5V电压，而别的电路，如红外发射接收，用的都是3.3V的，这样光耦就成了不可或缺的神器，是两套电路完全不需要任何联系，但是有可以同时相互工作。

5、电感：电磁的关系相信大家都清楚，电感的作用就是在电路刚开始的时候，一切还不稳定的时候，如果电感中有电流通过，就一定会产生一个与电流方向相反的感应电流(法拉第电磁感应定律)，等到电路运行了一段时间后，一切都稳定了，电流没有什么变化了，电磁感应也就不会产生电流，这时候就稳定了，不会出现突发性的变故，从而保证了电路的安全，就像水车，一开始由于阻力转动的比较慢，后来慢慢趋于平和。
