电子管低压应用 1K2低电压电子管单管收音

1K2低电压电子管单管收音

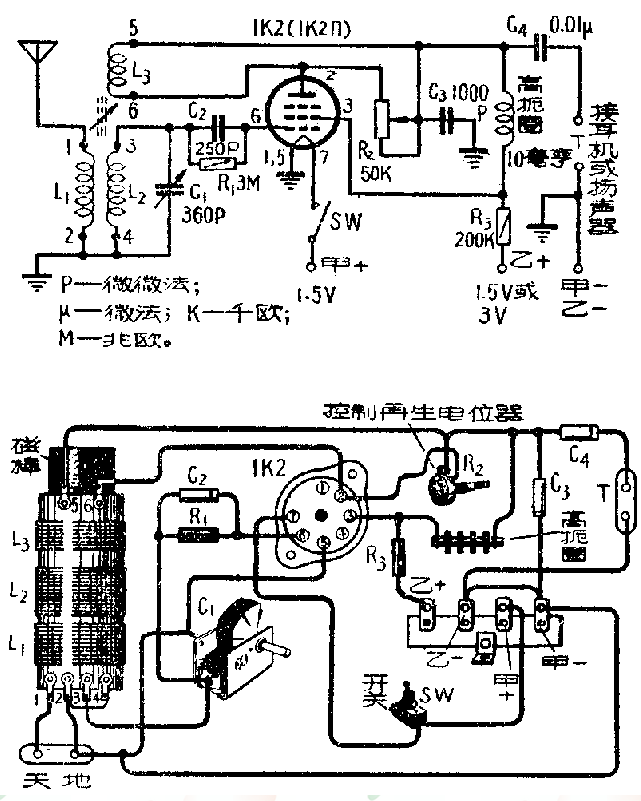

这部单管机线路如图所示。它的特点：（1）用电少，只需要乙电1.5～3伏，甲电1.5伏，就可以满意地收听。离电台近的地方，用1.5伏，耳机收听，就很满意了，用3伏就可以放扬声器。（2）灵敏度和选择性都很高，能收听国内很多电台。（3）由于采用了磁性天线，对天线的要求也不高，在离电台近的地方，只需用一、二米长的拖线搭在窗外就可收听了。（4）构造简单，零件容易购买，易于制作。（5）造价低，耗电少，使用经济。

在制作时注意以下几点：

1．线圈L1、L2、L3采用336号或其它型号的三回路再生式线圈。另用70～10O毫米的铁淦氧磁性瓷棒一根，将线圈水平装在底板上，将磁棒插入线圈内。在试收时，抽动磁性棒到灵敏度和选择性都好时为止，在这个位置固定好磁棒。

2．电子管采用1K2（旧型号1K2П）电子管。高频扼流圈如不易买到，可用一只3000Ω左右的输出变压器初级绕组来代替。

3．如用杨声器，要用功率较小的舌簧式扬声器。

4．在制作时，尽量将体积缩小，以便于携带。电池用簧片夹住，不要把接线焊在电池上，因焊在上面要减低电池的寿命。

5．灯丝1，5脚任接其中一脚就行，另一脚空着。

简易低电压电子管收音机

电子管需要用较高的屏压，是为了吸引灯丝或阴极放射出来的电子，不要密集在灯丝（或阴极）和栅极之间，造成一种空间电荷，而能够跑到屏极，产生应有的作用。因此，若不用高屏压，只要有办法消灭空间电荷，电子管也有可能满意的工作。

一具普通单管再生式收音机，如将五极管的抑制栅改作输入信号栅，在第一栅极和帘栅极上都加上极小的正电压，专门消除空间电荷，这样，经过试验，屏压低到9伏，收音机还有很好的灵敏度，不过回授线圈应比普通三回路线圈里的加上约二十圈 ，否则不易起再生作用。各种五极电子管的特性不同，第一栅极要串接不同的电阻后，再接到正电压。串联电阻的数值可由试验决定。这里附带介绍一具单管收音机，就是试用低屏压成功的一个例子。

零件表

C1 0.00036微法可变储电器。

C2 0.0001微法云母储电器

。C3 0.00025微法云母储电器。

R1 5兆欧14瓦炭质电阻。

R2 10兆欧电位器，附开关S.W。

R3 约20兆欧。

A 任何型式天线，不短于五公尺。

E 地线（有时可不用）

V 凡抑制栅有引出线的任何电池或交流式五极电子管。如6SJ7，6SK7，1LN5等。

L1L2L3 现成三回路再生式线圈，将L3加绕约25圈。
