教你做一个煤气泄漏报警装置，对煤气进行实时监测
在煤气刚一开始投入市场使用的时候，因为使用者对这方面了解较少，导致使用时候的疏忽而忘关煤气，造成了很多无辜人员的伤亡，今天虽然大家都了解了这方面的知识，但是也不能百分百保证每一次外出的时候，都能把家里的煤气给关掉，万一哪次真的忘关了，而自己却没发觉，那造成的损失是不可估量的。
既然这样我们不如自己动手做一个煤气泄漏报警器，制作方法很简单，只需要一个煤气泄漏传感器、三极管、蜂鸣器（LED灯）、电阻、排针、洞洞板和焊锡等。

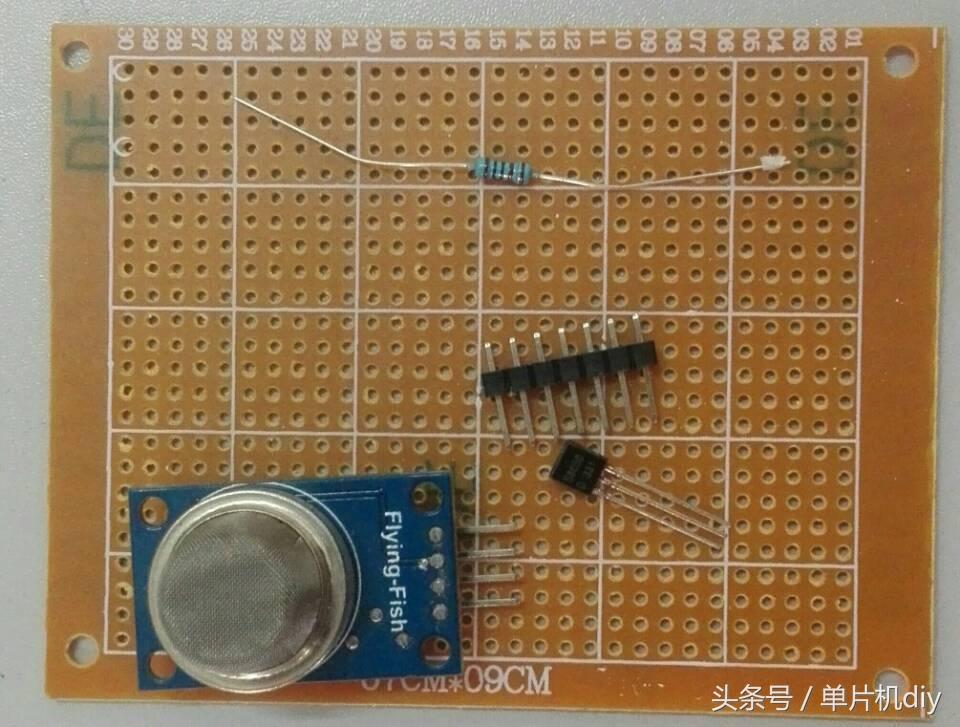

制作材料
再具体一点我们使用的煤气泄漏传感器为MQ-5，三极管为NPN型8050，电阻为1KΩ，有源蜂鸣器（由于文字中不能有声音，不方便演示，所以本篇用LED灯代替）其余的没什么特别要求。
来看下制作原理图

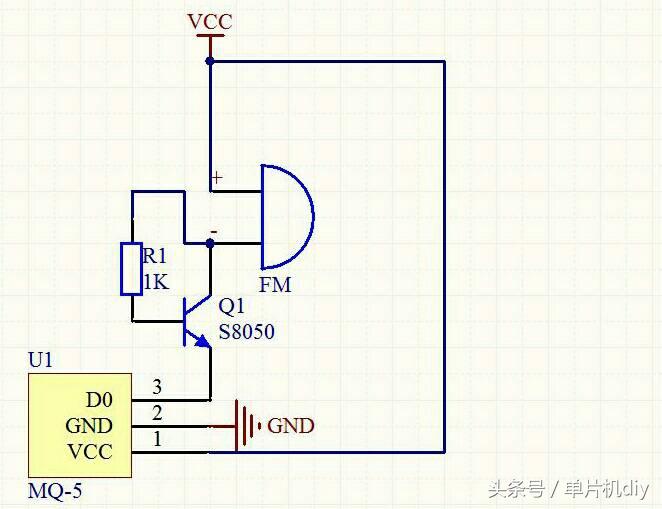

煤气泄漏原理图（本文中供电电源电压均为5v）
原理图比较简单，主要运用了三极管在电路中充当开关的作用，由三极管的导通条件可以知道，当发射极有高电平的时候三极管不导通，当发射极有低电平的时候三极管导通，驱动蜂鸣器发出响声(LED亮)，至于怎么和烟雾报警联系起来呢，这还得看下烟雾传感器MQ-5

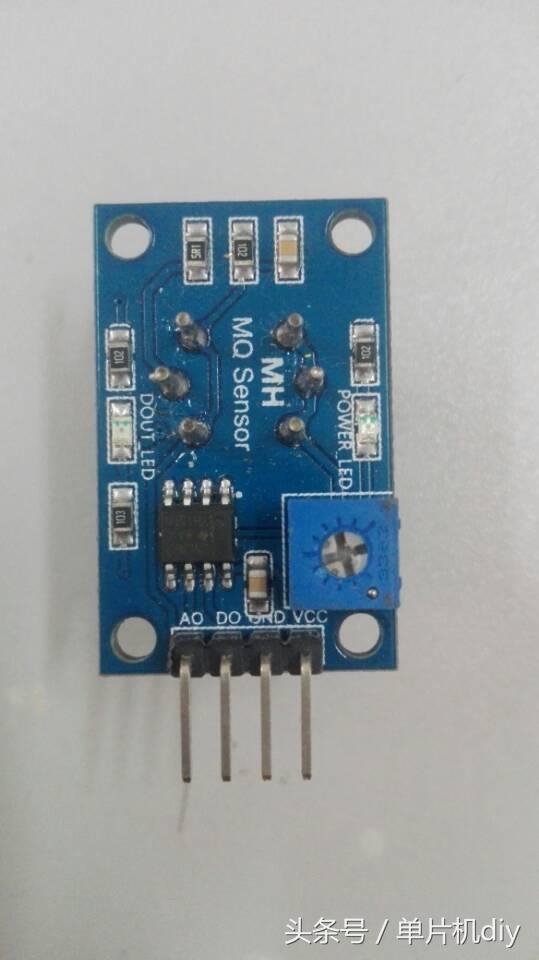

MQ-5
根据上图可以很直观的看到MQ-5有四个引脚，而我们使用的是右面其中三个引脚，即D0、GND、VCC，当把MQ-5通电后，如果检测到有煤气泄漏情况的话，D0端输出低电平否则输出高电平，根据这一点可以判断当其输出低电平的时候，三极管导通，导通后蜂鸣器发出响声（本篇使用LED演示），人听到声音后就可以判断煤气发生了泄漏，这时如果及时检查原因还能避免一场不必要的损失。
了解了原理，准备好材料，接下来的工作就是把元器件按照原理图焊接到洞洞板上面，至于怎么看原理图，由于比较基础这里不再多说，如果大家共同反应需要讲解下的话，我们再单独写一篇介绍下。
按照原理图焊接上，下图展示焊接效果

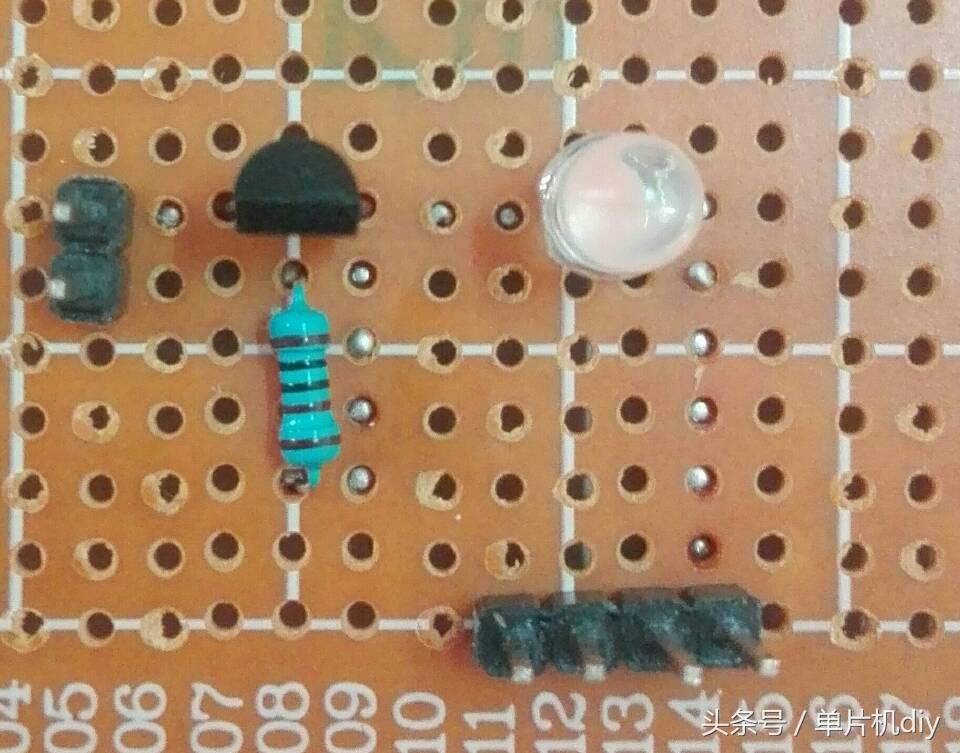

正面图

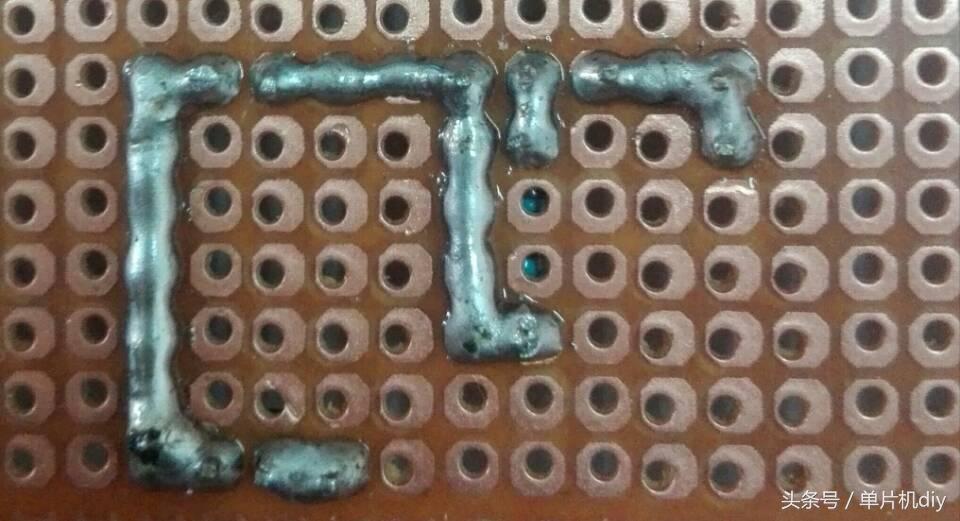

背面图
最后看到制作成功的图片有没有吓到你，其实就是这么简单，为了方便传感器下次使用能够很好地移植我们选用杜邦线连接的方法，所以在上面两图中没有看到MQ-5。
·

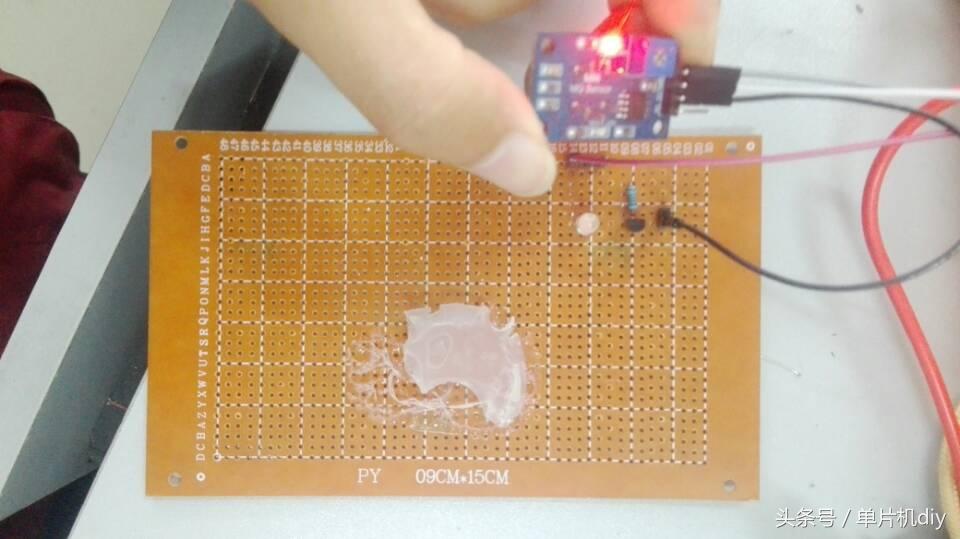

正常情况灯不亮（蜂鸣器不响）

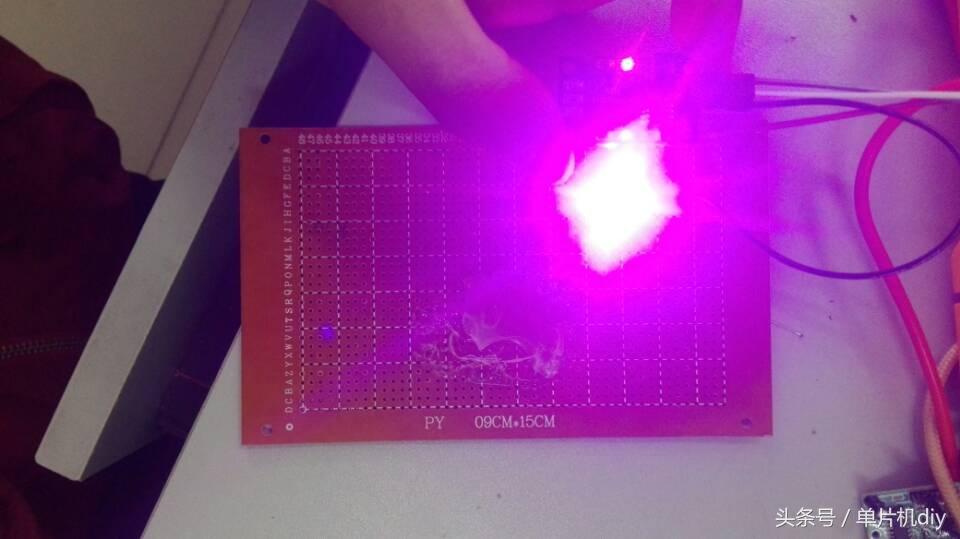

煤气泄漏时灯亮（蜂鸣器响）

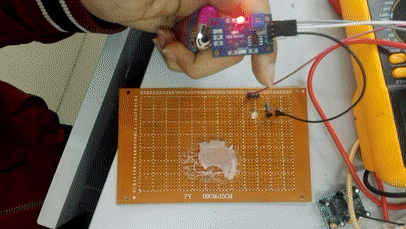

最后再来看下效果图
效果检验
由于打火机中的气体成分和煤气中的类似，所以当检测到煤气的时候，LED亮（蜂鸣器响），经过检验我们制作成功了，安装在家里合适的地方就能实时监测是否发生煤气泄漏。
