1956年苏联制造的小型电子管接收机｜2-12 MHz，配7根电子管
PR-56无线电间谍接收机
PR-56或PR-56A是1956年在前苏联开发的小型电子管接收机。接收机用于开展（国际）间谍活动等秘密行动。 PR-56A后来也作为RION（P-57）间谍电台的一部分组件。

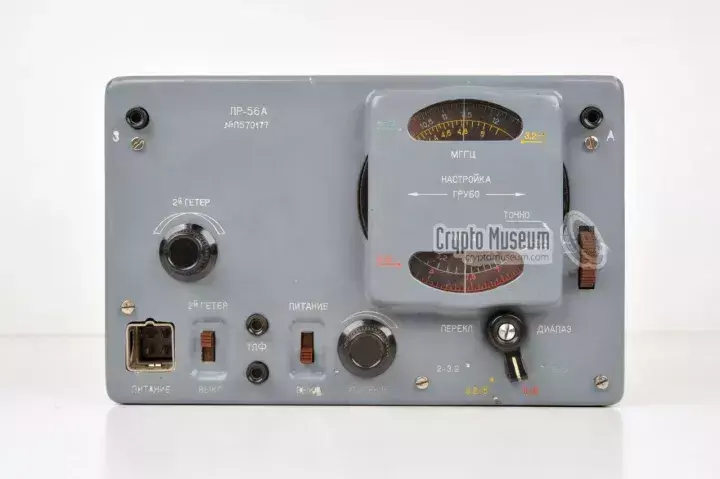

接收机尺寸为20.5 x 13 x 8厘米，装在灰色金属外壳中。它具有与P-57变送器相同的外形尺寸。当它作为RION间谍无线电台的一部分组件时，PR-56通常被识别为模块A。当电台在1956年被引入时，它被赋予了指示符PR-56。随后的改进版被命名为PR-56A。
它是一个单级外差接收器，内置7只电子管：RF前置放大器、本地振荡器、混频器、2个放大器、检测器和LF放大器。灵敏度为2 - 5.5 mV。

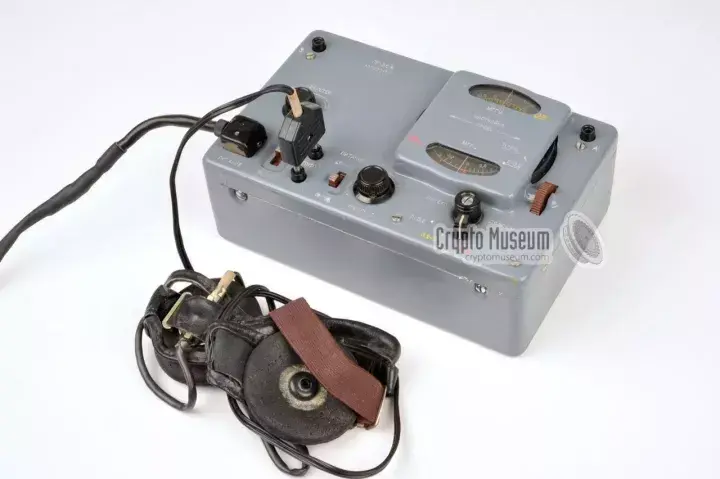

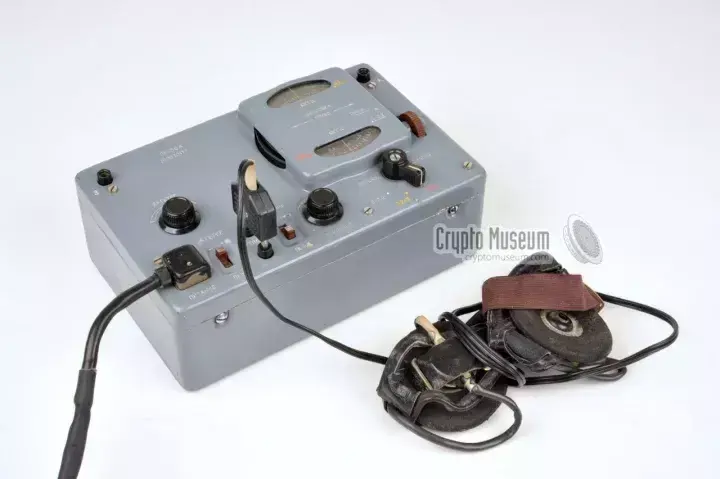

PR-56A带耳机和电源连接

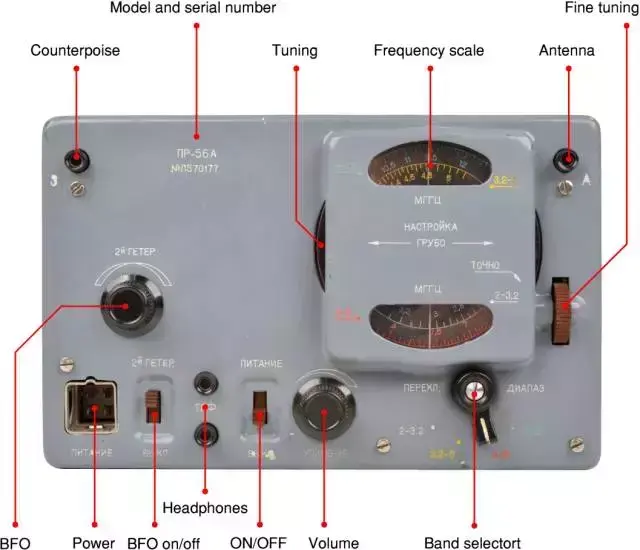

控制部分

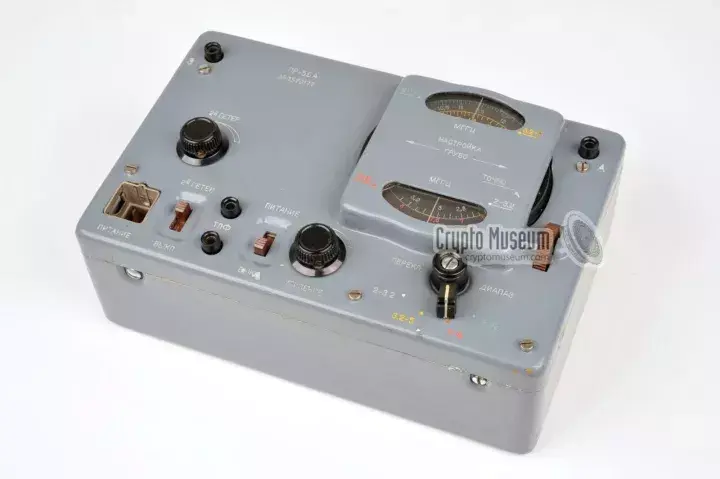

PR-56的所有控制和连接都位于接收机的顶部。左下方是一个4针插座，用于LT和HT电压。右边还有一个4400欧姆耳机的插座。右上角的香蕉型插座应连接10米长线天线，并在左上角与香蕉插座连接。

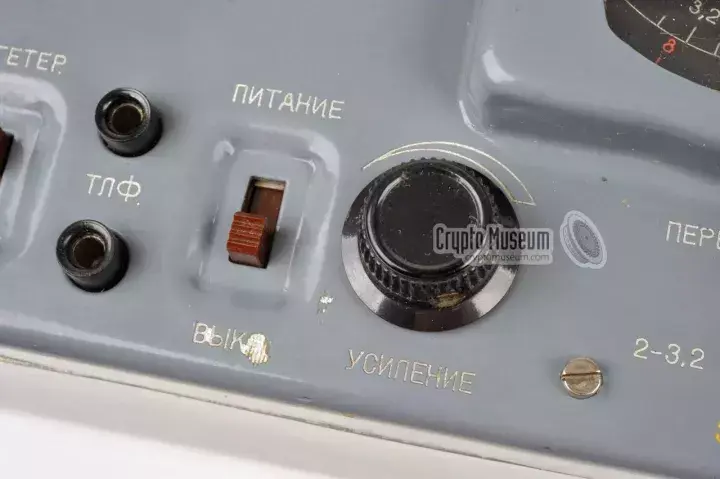

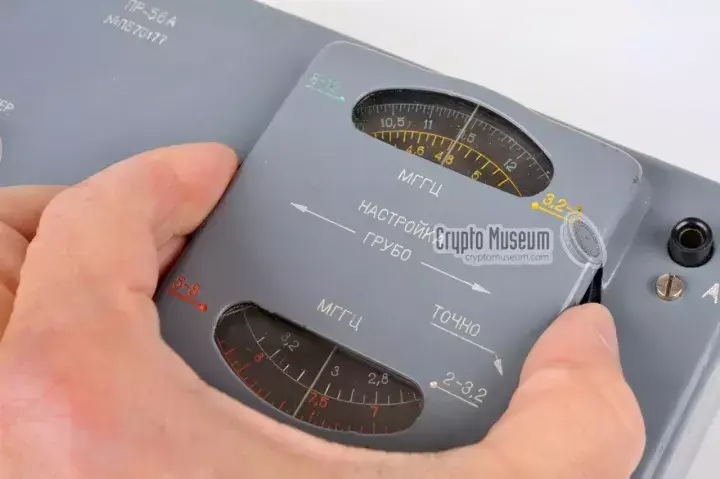

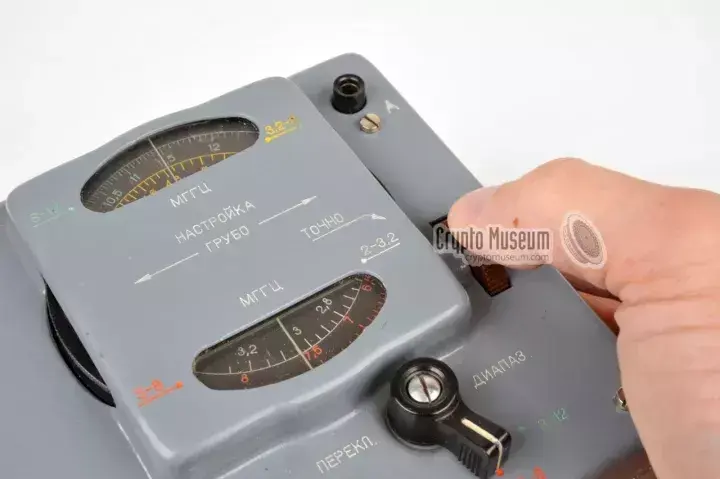

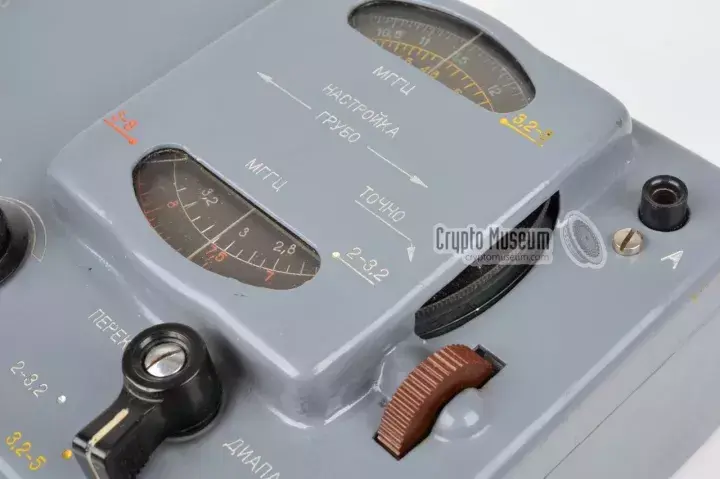

可以直接操作接收机。在连接合适的电源后，接收机在下边缘用滑动开关接通。右下角的4位旋转开关用于选择所需的频段。接下来，使用在频率刻度两侧延伸的黑色刻度盘调节频率。最右边的小棕色拇指轮可用于微调。通过音量调节来控制音频电平。
频段分布
PR-56A涵盖2-12 MHz的频率范围，分为四个颜色编码的频段：
2 - 3.2 MHz（白色）
3.2 - 5 MHz（黄色）
5 - 8 MHz（红色）
8 - 12 MHz（绿色）
产品规格
频率2 - 12 MHz
4波段
灵敏度2 - 5.5μV
耳机型号TA-4，4400欧姆
PowerLT：+ 1.2V，HT：+ 80V，G：-4.5V
内部结构

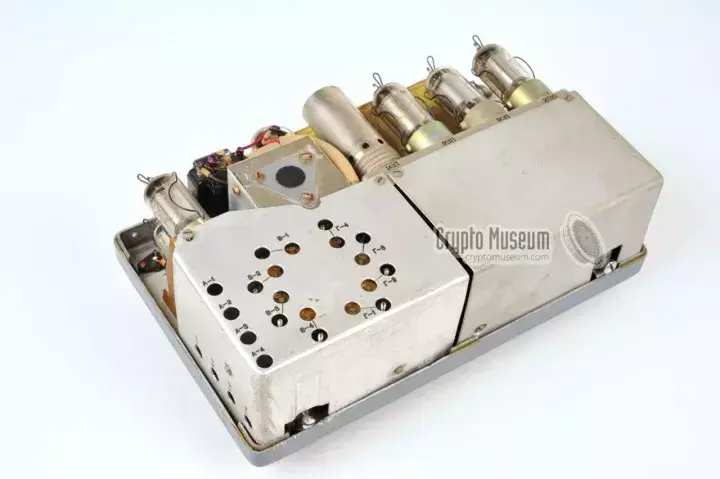

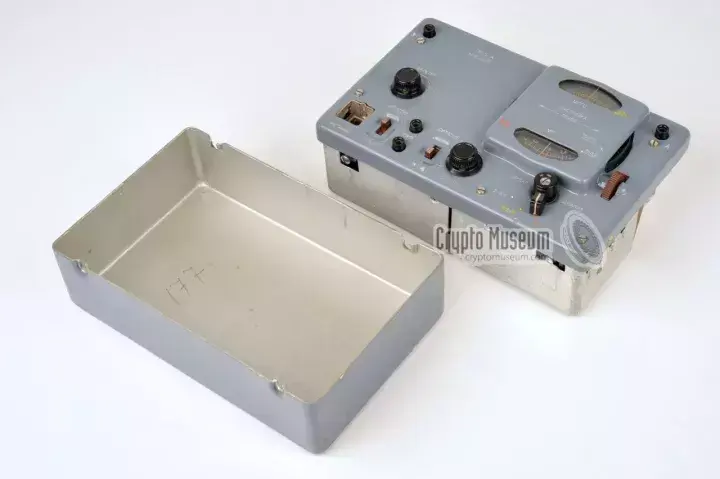

PR-56A的内部可以轻松打开。只需松开边缘的四个螺丝（两个在前面，两个在后面），然后拆下外壳。承载所有组件的框架安装到前面板，使得整个接收机可以作为单个单元从壳体提升。

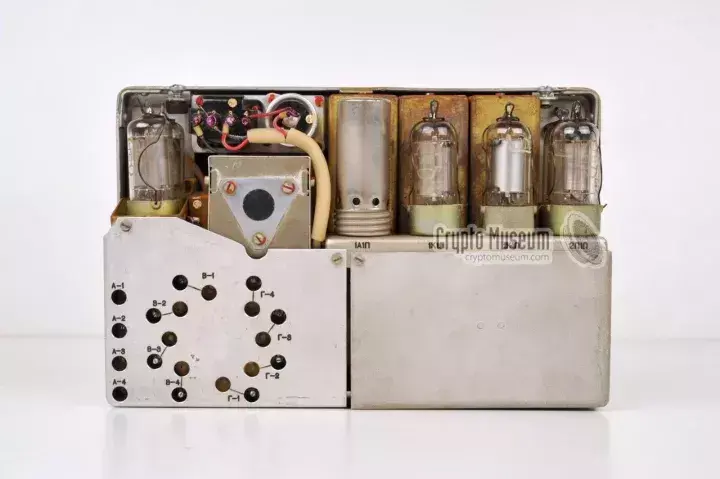

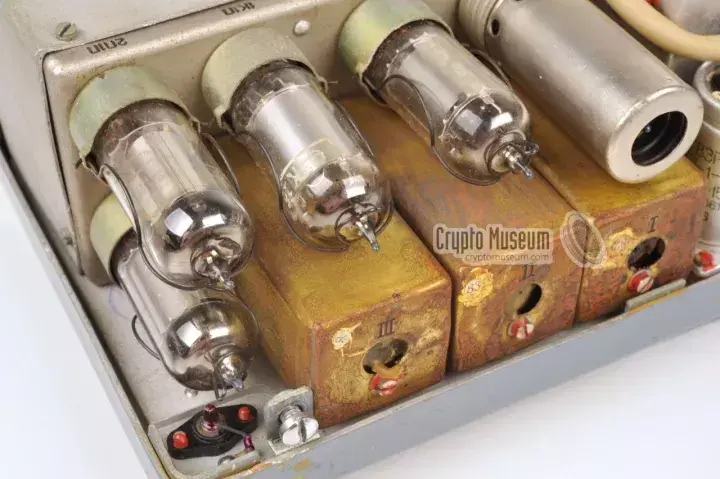

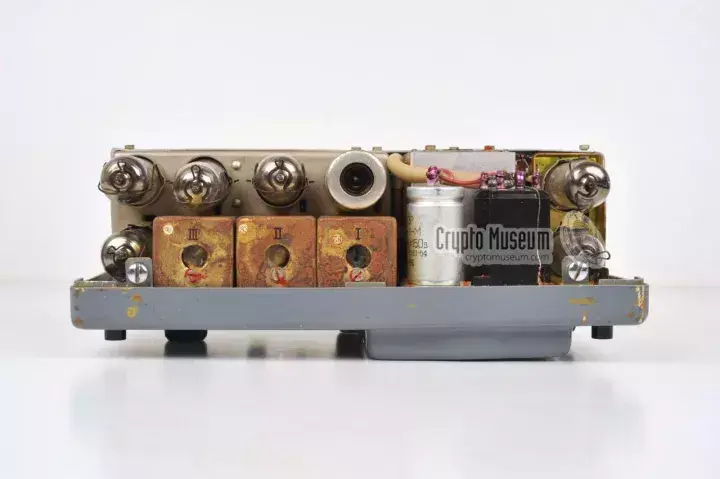

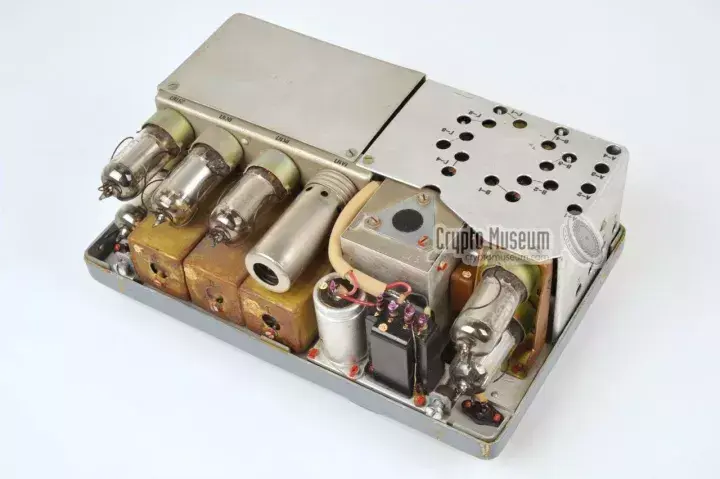

图像显示接收器的内部。所有七个电子管，都可以直接接触，以便在有故障的情况下方便地更换。电子管类型印刷在机箱上以供参考。

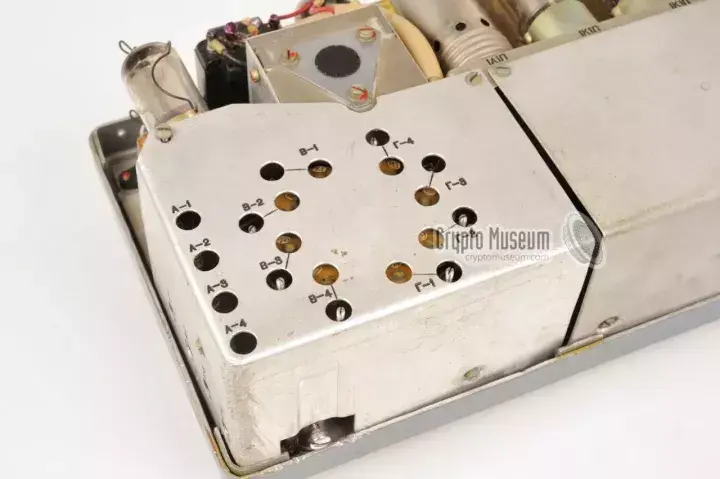

带有孔的金属屏蔽在最右侧，覆盖了带选择器。每个频段都有自己的测试点，可以单独进行校准。左侧的金属屏蔽罩覆盖电源插座和音频电路。金属可以在右中心，是调频电容器，在前面用大的黑色表盘操作。
内部电路

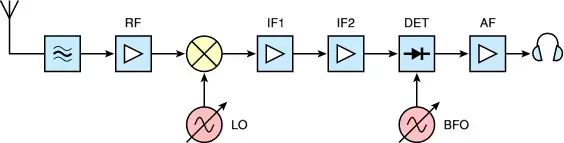

下面是接收器的框图，从左边的无源波段滤波器开始。所有其他阶段都围绕单个电子管构建。放大后，RF信号与来自可调本地振荡器（LO）的信号混合，然后在两个IF级放大。然后，该信号被检测并放大到耳机级。
考虑到这台接收机是在1956年研发制造的，在当时，它是非常好的，完全是基于当时最高标准的工艺。
连接部分
下图显示了PR-56接收器上的电源插座的引脚排列，从设备前部看到插座。请注意，金属外壳连接到机箱（即接地或GND）。它用作HT电压的接地。
1. LT 进（+ 1.2V）
2. LT出（切换）
3. G（-4.5V）
4. HT（+ 75V）
请注意，某些接收机具有与该连接器不同的接线。 例如，PR-56A就是这种情况。 此外，在一些设备中，引脚1和引脚2的布线被错误地交换。 虽然这并不影响设备的运行，但这意味着被永久供电。 还要记住，有些设备可能已被淘汰。
在将PR-56连接到电源之前，请务必检查接线。 如果接收器用作RION手提箱的一部分（即安装在金属框架中），则可能需要更正一些接线。 在这种情况下，请使用RION内部接线图和电池接线方案。
source:http://www.cryptomuseum.com/
1955年小型单电子管来复式收音机，接收100英里广播电台没问题
1955年单电子管来复式收音机

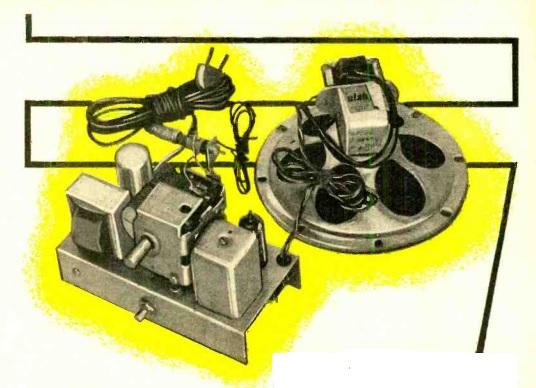

六十多年前，1955年11月出版的《流行电子》杂志为广播频段推出了这款小型单电子管来复式接收机。 由于单管“来复”，所以天线非常短（只有几英寸），这套装置能够产生推动扬声器音量的电流。单个电子6AU6同时放大了RF，还作为单级音频放大器驱动扬声器。 该产品使用1N34锗二极管作为检波器和硒整流器，这意味着在收音机的早期，这将是一个三管组。

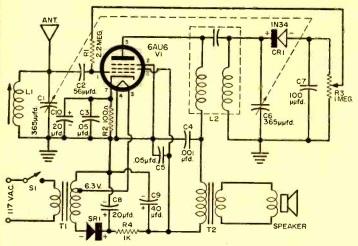

1955年reflexSchematic作者报道说，该产品从一百英里以外的地方接收到了芝加哥广播电台。 该装置足够小，可以嵌入墙壁或家具中，并提供说明以添加唱机输入或耳机输出插孔。
来复式收音机都是工作在小信号状态，这样，使用锗管不容易产生失真，尤其是2AP的管子，是不能用硅管代替的。
