俄拼命研发热成像技术，终于赶上中美法，T系列坦克不再是瞎子

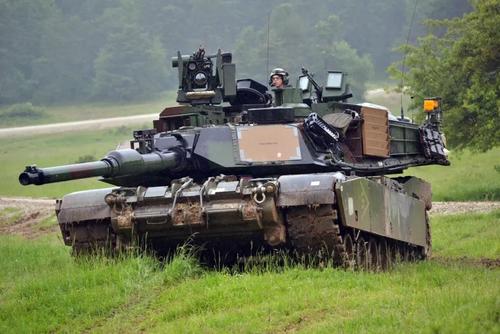

坦克是人类历史发展过程中一大亮点，厚厚的装甲赋予了它强大的防御力，而且其对各种复杂的地形都具备着一定的适应能力。如今的坦克还能涉水而行，这样的重型武器，搭配上强有力的滑膛炮，如果没有针对性的武器，它就是敌人最不想碰到的对手。而现在的坦克，也不再仅仅是追求装甲的厚度，以及火力的强弱，而是更加注重坦克的作战辅助装备，或者电子系统。

如果一辆坦克能够拥有各种现代化的辅助仪器，像是追踪定位、雷达扫描，乃至热成像仪等，这些都能保住坦克准确的锁定目标，以及规避潜在的风险。而这其中，热成像技术的研发难度，着实令不少国家感到苦恼。在2016年7月分，俄罗斯宣布热成像技术的研发工作已经顺利完成，而这时的俄罗斯不过是世界上第四个完成该项技术研发工作的国家，在此之前还有美国、法国、中国。

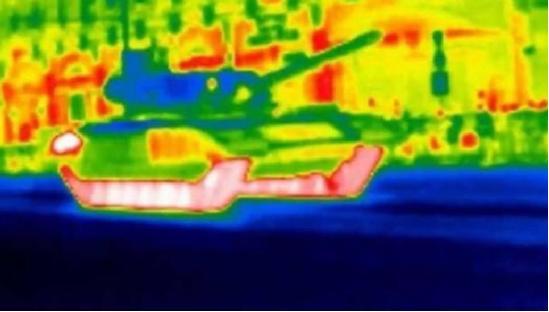

热成像原理，其实很简单。首先，我们知道在目前的科学研究下，有一个理论性的绝对零度，大约在零下273.15摄氏度，此时为最低温度，而在这一温度以上是，任何物体都会散发热辐射，也就是可以产生出红外线，这时候通过专门的红外线接收装置以及转化装置，进行一系列的扫描转化后，就可以通过显示屏呈现出来。当然，这时候我们会通过不同的颜色来显示出一个被扫描到的物体的温度分布情况。所以说，只要是达不到绝对零度的物体，理论上我们都可以通过热成像仪检测到它的存在，并且可以通过图像的显示装置，直观的看到它各个部位的温度分布情况。

其实，利用红外线来检测目标物体的仪器，并非只有热成像仪，像是红外夜视仪同样可以做到，只不过红外夜视仪有着众多的缺点。红外夜视仪在工作时，首先需要一个红外光源发色红外线，当红外线照射到目标物体时，该物体反射出的红外线就会被特定的仪器捕捉到，并进一步的转化到最后的图像。通过这一工作原理的描述，我们就可以看出，红外夜视仪的工作，不可避免的要发射红外线，如果是在白天的话还好，但如果是在夜间，此时启动红外夜视仪的话，很可能在检测到目标之前，便已经暴露了自己的位置，最终被敌方锁定打击。

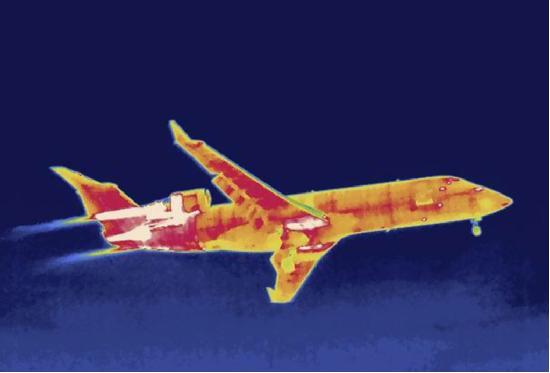

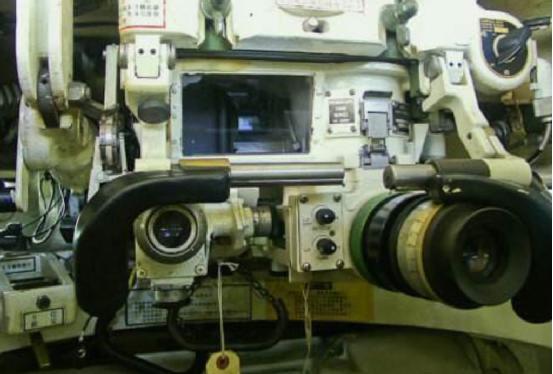

相比于红外夜视仪对于光源的依赖，热成像仪真正的做到了全被动。其不必担心在夜间的暴露，更不需要依赖光源，而且任何物体都会发射不同程度的红外线，而这些红外线的传播和穿透能力极强，即便是很远的距离，也能够检测得到。除此之外，像是风沙，等恶劣的天气下，红外线也可以传播很远，所以热成像仪在检测目标方面有着非常大的优势。除了上述的优点外，热成像仪还可以通过热量的高低，来检测发动机的运转与否，甚至可以通过尾气的方向，来判断车辆、战机的行驶方向，从而对目标的行驶轨迹作出一个预测。热成像仪的优点多多，这样的一个超强辅助装置安装在坦克上，对于坦克对周边环境的检测能力，必然是有一个新的提升。

从原理、功能到结构，细数扫描电镜和透射电镜的区别

现如今，具有高分辨率的透射电子显微镜(TEM)和扫描电镜(SEM)在材料分析研究中的应用日趋广泛，已经成为现代实验室中一种不可或缺的研究晶体结构和化学成分的综合仪器。透射电子显微镜常用于观察普通显微镜不能分辨的细微物质结构，扫描电子显微镜主要用于观察固体表面的形貌。有时，将两者有机结合可以得到比较全面的材料分析结果。下面将从多方面比较，细数扫描电镜和透射电镜的区别。

​

一、分析信号

扫描电镜

扫描电子显微镜的制造是依据电子与物质的相互作用。当一束高能的入射电子轰击物质表面时，被激发的区域将产生二次电子、俄歇电子、特征x射线和连续谱X射线、背散射电子、透射电子，以及在可见、紫外、红外光区域产生的电磁辐射。同时，也可产生电子-空穴对、晶格振动（声子）、电子振荡（等离子体）。原则上讲，利用电子和物质的相互作用，可以获取被测样品本身的各种物理、化学性质的信息，如形貌、组成、晶体结构、电子结构和内部电场或磁场等等。扫描电子显微镜正是根据上述不同信息产生的机理，采用不同的信息检测器，使选择检测得以实现。如对二次电子、背散射电子的采集，可得到有关物质微观形貌的信息；对X射线的采集，可得到物质化学成分的信息。

透射电镜

根据德布罗意（De Broglie,20世纪法国科学家）提出的运动的微观粒子具有波粒二象性的观点，电子束流也具有波动性，而且电子波的波长比可见光要短得多（例如200千伏加速电压下电子波波长为0.00251纳米），显然，如果用电子束作光源制成的显微镜将具有比光学显微镜高得多的分辨能力。更重要的是，由于电子在电场中会受到电场力运动，以及运动的电子在磁场中会受到洛伦兹力的作用而发生偏转，这使得使用科学手段使电子束聚焦和成像成为可能。

二、结构

扫描电镜

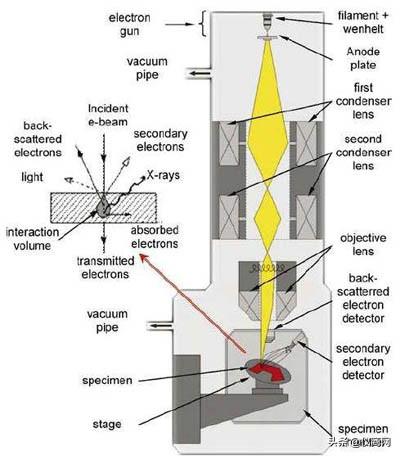

1．镜筒

镜筒包括电子枪、聚光镜、物镜及扫描系统。其作用是产生很细的电子束(直径约几个nm)，并且使该电子束在样品表面扫描，同时激发出各种信号。

2．电子信号的收集与处理系统

在样品室中，扫描电子束与样品发生相互作用后产生多种信号，其中包括二次电子、背散射电子、X射线、吸收电子、俄歇(Auger)电子等。在上述信号中，最主要的是二次电子，它是被入射电子所激发出来的样品原子中的外层电子，产生于样品表面以下几nm至几十nm的区域，其产生率主要取决于样品的形貌和成分。通常所说的扫描电镜像指的就是二次电子像，它是研究样品表面形貌的最有用的电子信号。检测二次电子的检测器的探头是一个闪烁体，当电子打到闪烁体上时，就在其中产生光，这种光被光导管传送到光电倍增管，光信号即被转变成电流信号，再经前置放大及视频放大，电流信号转变成电压信号，最后被送到显像管的栅极。

3．电子信号的显示与记录系统

扫描电镜的图象显示在阴极射线管(显像管)上，并由照相机拍照记录。显像管有两个，一个用来观察，分辨率较低，是长余辉的管子；另一个用来照相记录，分辨率较高，是短余辉的管子

4．真空系统及电源系统

扫描电镜的真空系统由机械泵与油扩散泵组成，其作用是使镜筒内达到10的真空度。

电源系统供给各部件所需的特定的电源。

透射电镜

1．电子光学部分

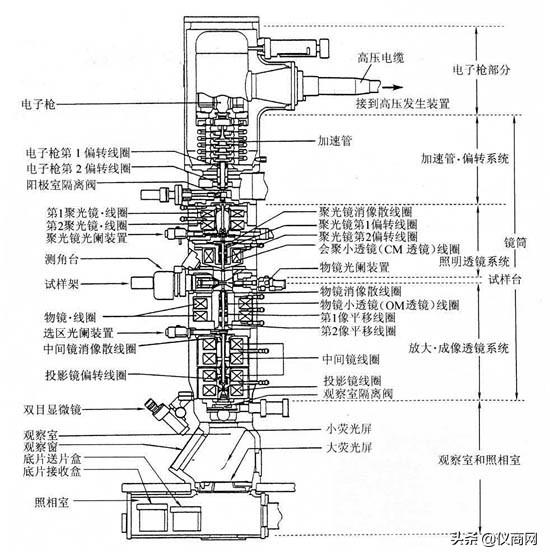

整个电子光学部分完全置于镜筒之内，自上而下顺序排列着电子枪、聚光镜、样品室、 物镜、中间镜、投影镜、观察室、荧光屏、照相机构等装置。根据这些装置的功能不同又可将电子光学部分分为照明系统、样品室、成像系统及图像观察和记录系统。

(1)照明系统

照明系统由电子枪、聚光镜和相应的平移对中及倾斜调节装置组成。它的作用是为成像系统提供一束亮度高、相干性好的照明光源。为满足暗场成像的需要照明电子束可在2-3度范围内倾斜。

①电子枪

它由阴极、栅极和阳极构成。在真空中通电加热后使从阴极发射的电子获得较高的动能形成定向高速电子流。

②聚光镜

聚光镜的作用是会聚从电子枪发射出来的电子束，控制照明孔径角、电流密度和光斑尺寸。

(2)样品室

样品室中有样品杆、样品杯及样品台。

(3)成像系统

成像系统一般由物镜、中间镜和投影镜组成。物镜的分辨本领决定了电镜的分辨本领，中间镜和投影镜的作用是将来自物镜的图像进一步放大。

(4)图像观察与记录系统

该系统由荧光屏、照相机、数据显示等组成。

2．真空系统

真空系统由机械泵、油扩散泵、换向阀门、真空测量仪奉及真空管道组成。它的作用是排除镜筒内气体，使镜筒真空度至少要在 托以上。如果真空度低的话，电子与气体分子之间的碰撞引起散射而影响衬度，还会使电子栅极与阳极间高压电离导致极间放电，残余的气体还会腐蚀灯丝，污染样品。

3．供电控制系统

加速电压和透镜磁电流不稳定将会产生严重的色差及降低电镜的分辨本领，所以加速电压和透镜电流的稳定度是衡量电镜性能好坏的一个重要标准。

透射电镜的电路主要由高压直流电源、透镜励磁电源、偏转器线圈电源、电子枪灯丝加热电源，以及真空系统控制电路、真空泵电源、照相驱动装置及自动曝光电路等部分组成。另外，许多高性能的电镜上还装备有扫描附件、能谱议、电子能量损失谱等仪器 。

三、功能

扫描电镜

1、扫描电镜追求固体物质高分辨的形貌，形态图像（二次电子探测器SEI)-形貌分析(表面几何形态，形状，尺寸）

2、显示化学成分的空间变化，基于化学成分的相鉴定---化学成分像分布，微区化学成分分析

1)用x射线能谱仪或波谱（EDS or WDS）采集特征X射线信号，生成与样品形貌相对应的，元素面分布图或者进行定点化学成分定性定量分析，相鉴定。

2)利用背散射电子(BSE）基于平均原子序数(一般和相对密度相关）反差，生成化学成分相的分布图像；

3)利用阴极荧光，基于某些痕量元素（如过渡金属元素，稀土元素等）受电子束激发的光强反差，生成的痕量元素分布图像。

4)利用样品电流，基于平均原子序数反差，生成的化学成分相的分布图像，该图像与背散射电子图像亮暗相反。

5)利用俄歇电子，对样品物质表面1nm表层进行化学元素分布的定性定理分析。

3、在半导体器件（IC)研究中的特殊应用：

1）利用电子束感生电流EBIC进行成像，可以用来进行集成电路中pn结的定位和损伤研究

2）利用样品电流成像，结果可显示电路中金属层的开、短路，因此电阻衬度像经常用来检查金属布线层、多晶连线层、金属到硅的测试图形和薄膜电阻的导电形式。

3）利用二次电子电位反差像，反映了样品表面的电位，从它上面可以看出样品表面各处电位的高低及分布情况，特别是对于器件的隐开路或隐短路部位的确定尤为方便。

4、利用背散射电子衍射信号对样品物质进行晶体结构（原子在晶体中的排列方式），晶体取向分布分析，基于晶体结构的相鉴定。

透射电镜

早期的透射电子显微镜功能主要是观察样品形貌，后来发展到可以通过电子衍射原位分析样品的晶体结构。具有能将形貌和晶体结构原位观察的两个功能是其它结构分析仪器（如光镜和X射线衍射仪）所不具备的。

透射电子显微镜增加附件后，其功能可以从原来的样品内部组织形貌观察（TEM）、原位的电子衍射分析（Diff），发展到还可以进行原位的成分分析（能谱仪EDS、特征能量损失谱EELS）、表面形貌观察（二次电子像SED、背散射电子像BED）和透射扫描像（STEM）。

结合样品台设计成高温台、低温台和拉伸台，透射电子显微镜还可以在加热状态、低温冷却状态和拉伸状态下观察样品动态的组织结构、成分的变化，使得透射电子显微镜的功能进一步的拓宽。

透射电子显微镜功能的拓宽意味着一台仪器在不更换样品的情况下可以进行多种分析，尤其是可以针对同一微区位置进行形貌、晶体结构、成分（价态）的全面分析。

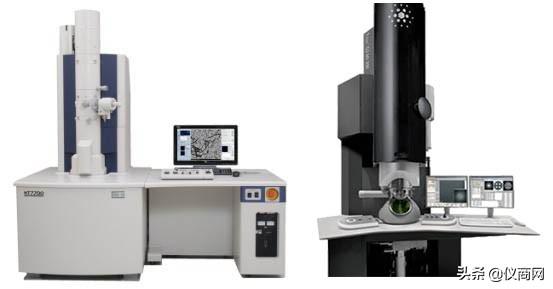

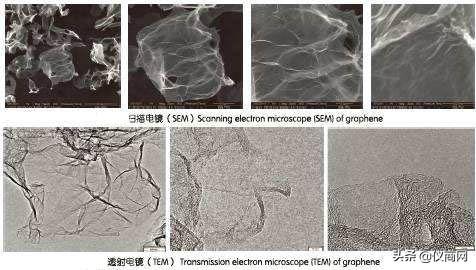

扫描电镜 透射电镜

四、衬度原理

扫描电镜

1、质厚衬度

质厚衬度是非晶体样品衬度的主要来源。样品不同微区存在原子序数和厚度的差异形成的。来源于电子的非相干散射，Z越高，产生散射的比例越大；d增加，将发生更多的散射。不同微区Z和d的差异，使进入物镜光阑并聚焦于像平面的散射电子I有差别，形成像的衬度。Z较高、样品较厚区域在屏上显示为较暗区域。图像上的衬度变化反映了样品相应区域的原子序数和厚度的变化。质厚衬度受物镜光阑孔径和加速V的影响。选择大孔径（较多散射电子参与成像），图像亮度增加，散射与非散射区域间的衬度降低。选择低电压（较多电子散射到光阑孔径外），衬度提高，亮度降低。支持膜法和萃取复型，质厚衬度图像比较直观。

2、衍射衬度

衍射衬度是来源于晶体试样各部分满足布拉格反射条件不同和结构振幅的差异。例如电压一定时，入射束强度是一定的，假为L，衍射束强度为ID。在忽略吸收的情况下，透射束为L-ID。这样如果只让透射束通过物镜光阑成像，那么就会由于样品中各晶面或强衍射或弱衍射或不衍射，导致透射束相应强度的变化，从而在荧光屏上形成衬度。形成衬度的过程中，起决定作用的是晶体对电子束的衍射。

透射电镜

晶体结构可以通过高分辨率透射电子显微镜来研究，这种技术也被称为相衬显微技术。当使用场发射电子源的时候，观测图像通过由电子与样品相互作用导致的电子波相位的差别重构得出。然而由于图像还依赖于射在屏幕上的电子的数量，对相衬图像的识别更加复杂。

非晶样品透射电子显微图象衬度是由于样品不同微区间存在的原子序数或厚度的差异而形成的，即质量厚度衬度（质量厚度定义为试样下表面单位面积以上柱体中的质量），也叫质厚衬度。质厚衬度适用于对复型膜试样电子图象作出解释。质量厚度数值较大的，对电子的吸收散射作用强，使电子散射到光栏以外的要多，对应较安的衬度。质量厚度数值小的，对应较亮的衬度。

五、对样品要求

扫描电镜

SEM制样对样品的厚度没有特殊要求，可以采用切、磨、抛光或解理等方法将特定剖面呈现出来，从而转化为可以观察的表面。这样的表面如果直接观察，看到的只有表面加工损伤，一般要利用不同的化学溶液进行择优腐蚀，才能产生有利于观察的衬度。不过腐蚀会使样品失去原结构的部分真实情况，同时引入部分人为的干扰，对样品中厚度极小的薄层来说，造成的误差更大。

透射电镜

由于TEM得到的显微图像的质量强烈依赖于样品的厚度，因此样品观测部位要非常的薄，例如存储器器件的TEM样品一般只能有10～100nm的厚度，这给TEM制样带来很大的难度。初学者在制样过程中用手工或者机械控制磨制的成品率不高，一旦过度削磨则使该样品报废。TEM制样的另一个问题是观测点的定位，一般的制样只能获得10mm量级的薄的观测范围，这在需要精确定位分析的时候，目标往往落在观测范围之外。目前比较理想的解决方法是通过聚焦离子束刻蚀（FIB）来进行精细加工。
