电视显像管的工作原理
1.构成

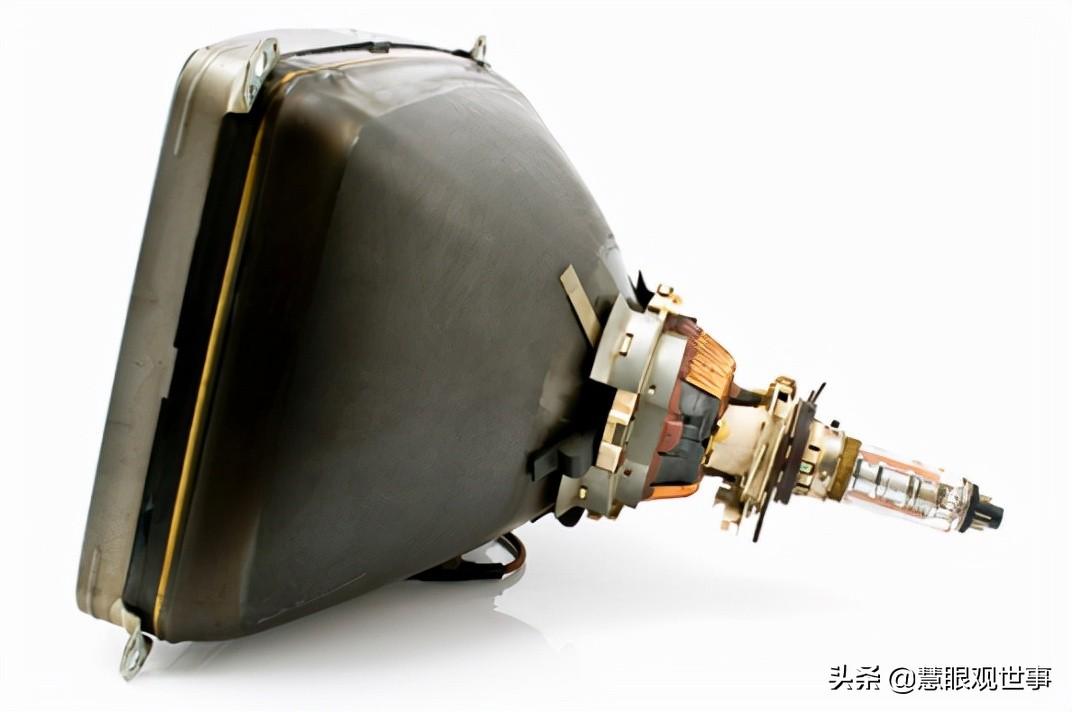

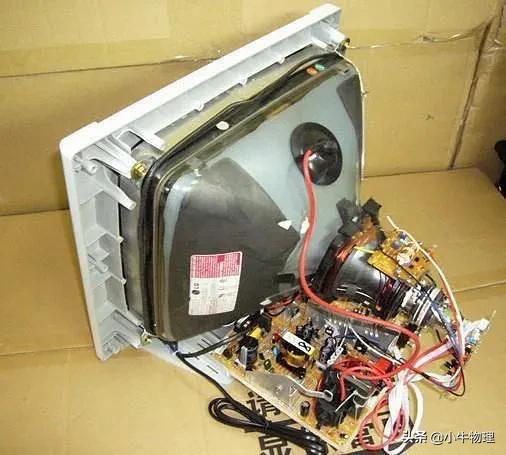

显像管主要由电子枪、偏转线圈和荧光屏三部分组成.
2.工作原理

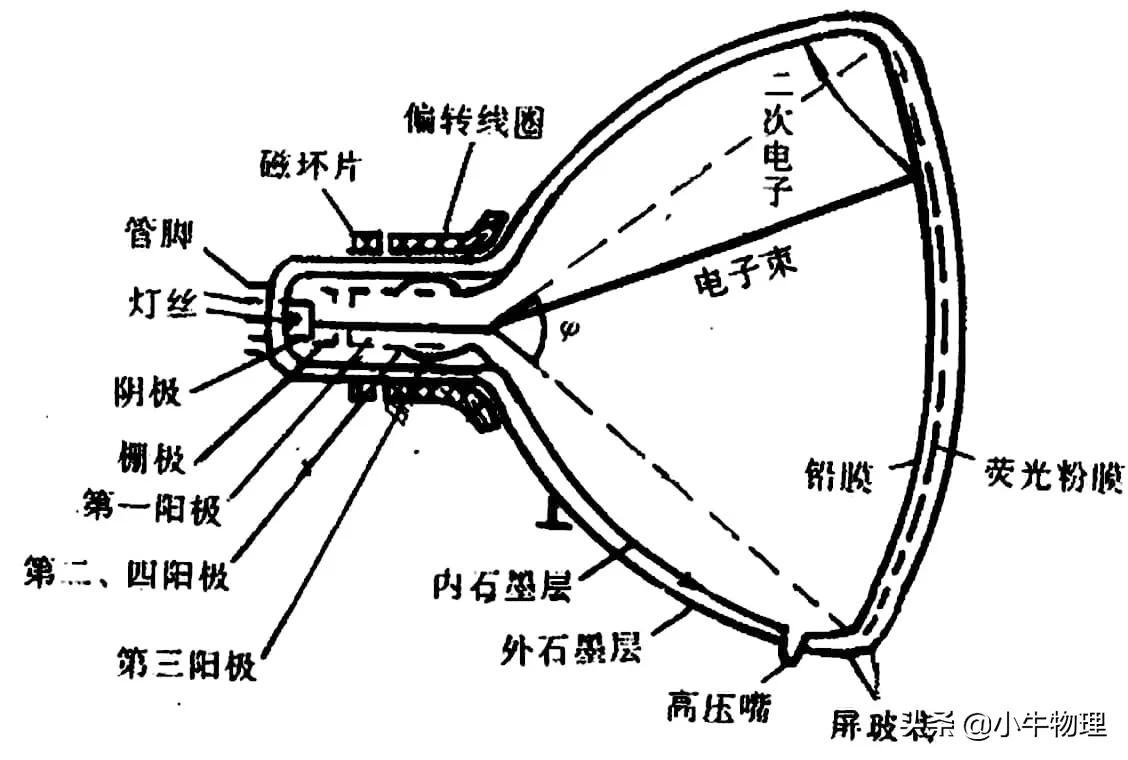

如图所示为显像管原理示意图（俯视图），
从图中可以看出，没有磁场时电子束打在荧光屏正中的O点、为使电子束偏电子枪电子束偏转，由安装在管颈的偏转线圈产生偏转磁场.

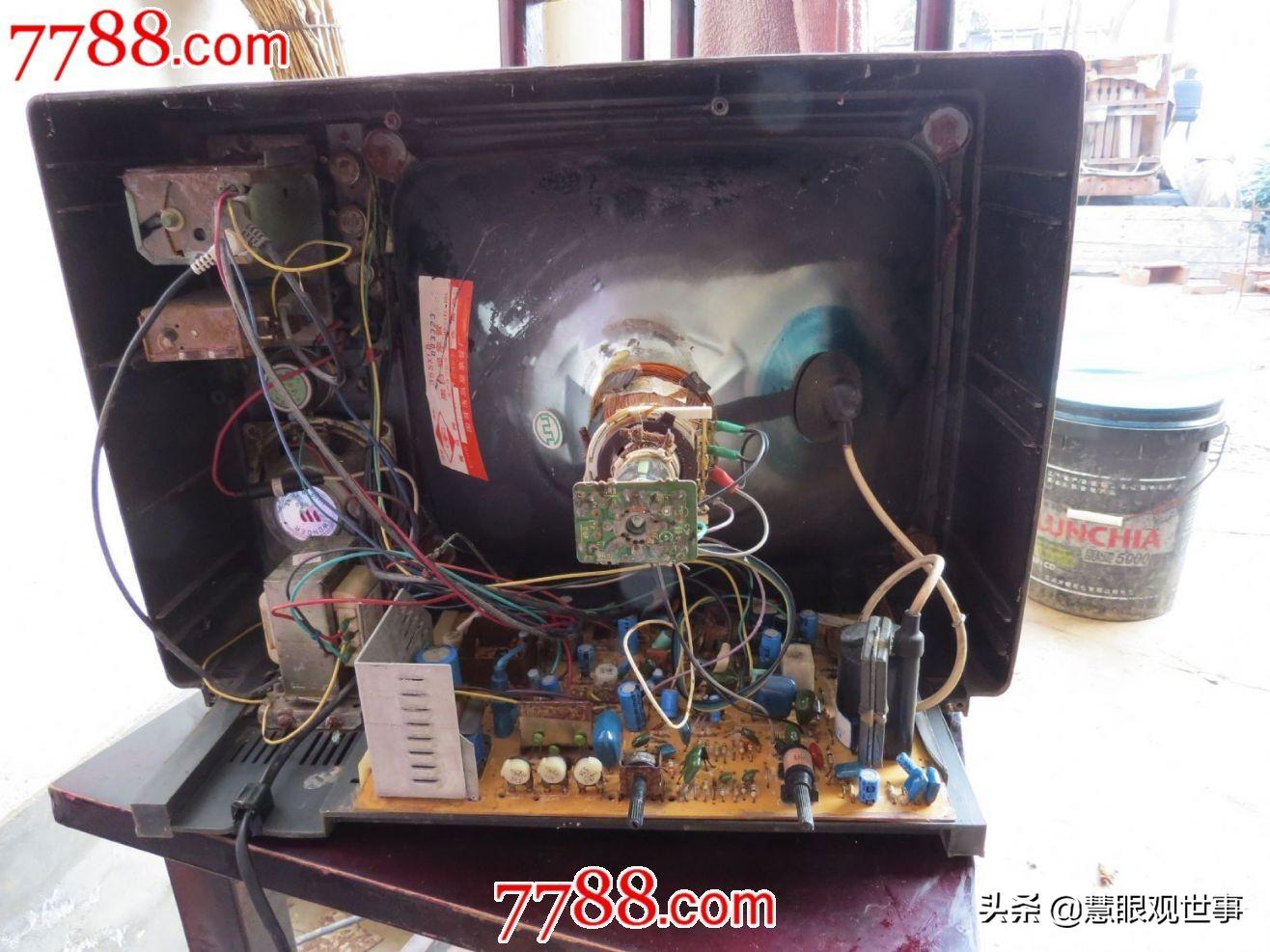

显像管中有一个阴极，工作时它能发射电子，荧光屏被电子束撞击就能发光.可是，很细的一束电子打在荧光屏上只能使一个点发光，而实际上要使整个荧光屏发光，这就要靠磁场来使电子束偏转了.使电子束偏转的磁场是由两对线圈产生的，这样的线圈叫作偏转线圈.为了与显像管的管颈贴在一起，偏转线圈做成马鞍形.
（1）要使电子束打在荧光屏上的A点，偏转磁场应该垂直纸面向外.
（2）要使电子束打在荧光屏上的B点，偏转磁场应该垂直纸面向里.
（3）要使电子束打在荧光屏上的位置从A点向B点逐渐移动，偏转磁场应该先垂直纸面向外并逐渐减小，然后垂直纸面向里并逐渐增大.
3.扫描

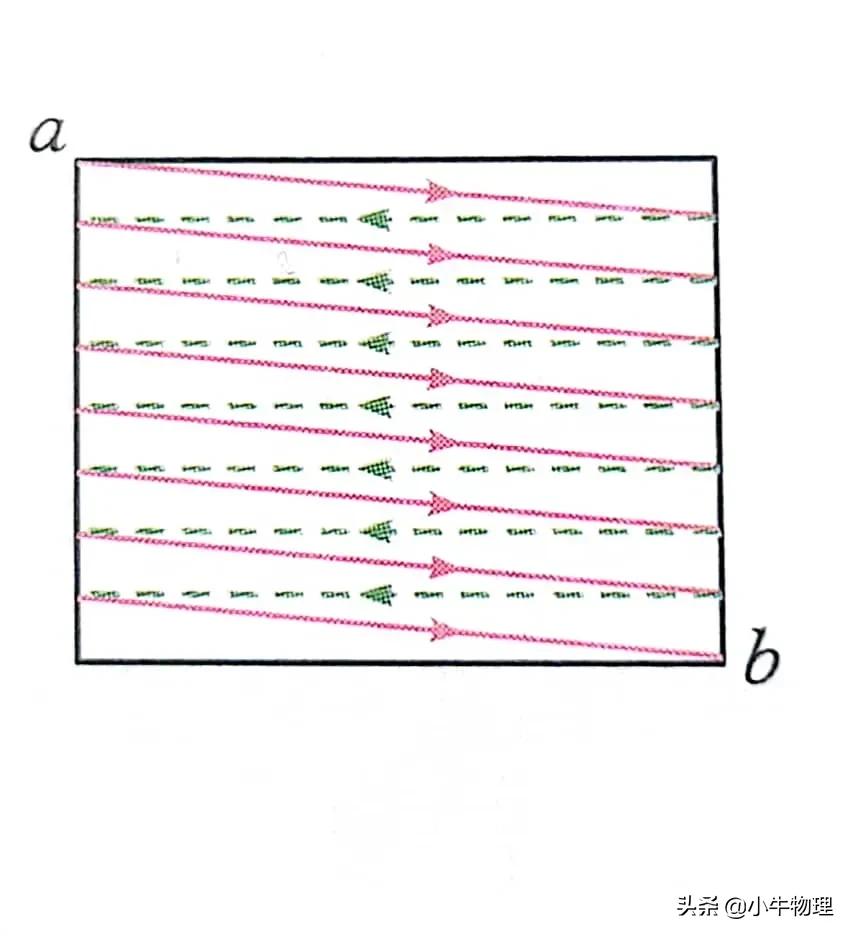

在偏转区的水平方向和竖直方向都有偏转磁场，其方向、强弱都在不断变化，因此电子束打在荧光屏上的光点就像图示那样不断移动，这在电视技术中叫作扫描.电子束从最上一行到最下一行扫描一遍叫作一场，电视机中每秒要进行50场扫描，所以我们感到整个荧光屏都在发光.
【扩展延伸】
视觉暂留
人眼在观察景物时，光信号传入大脑神经，需经过一段短暂的时间，光的作用结束后，视觉形象并不立即消失，这种残留的视觉称为“后像”，视觉的这一现象则被称为“视觉暂留”.对于中等亮度的光刺激，视觉暂留时间约为0.1～0.4s.因为“视觉暂留”，所以我们感到整个荧光屏都在发光.

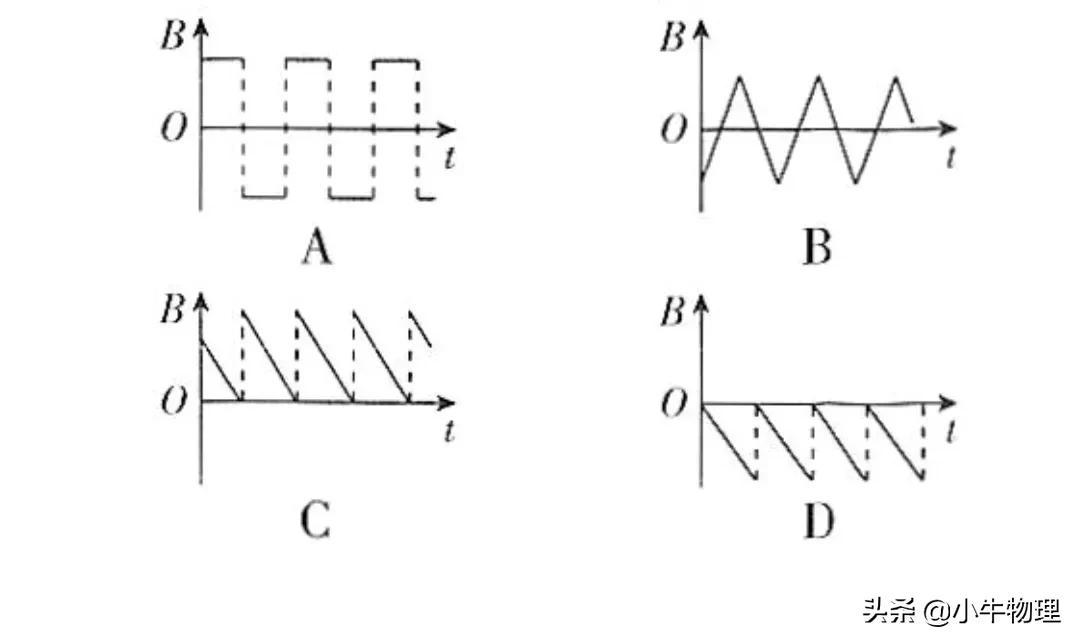

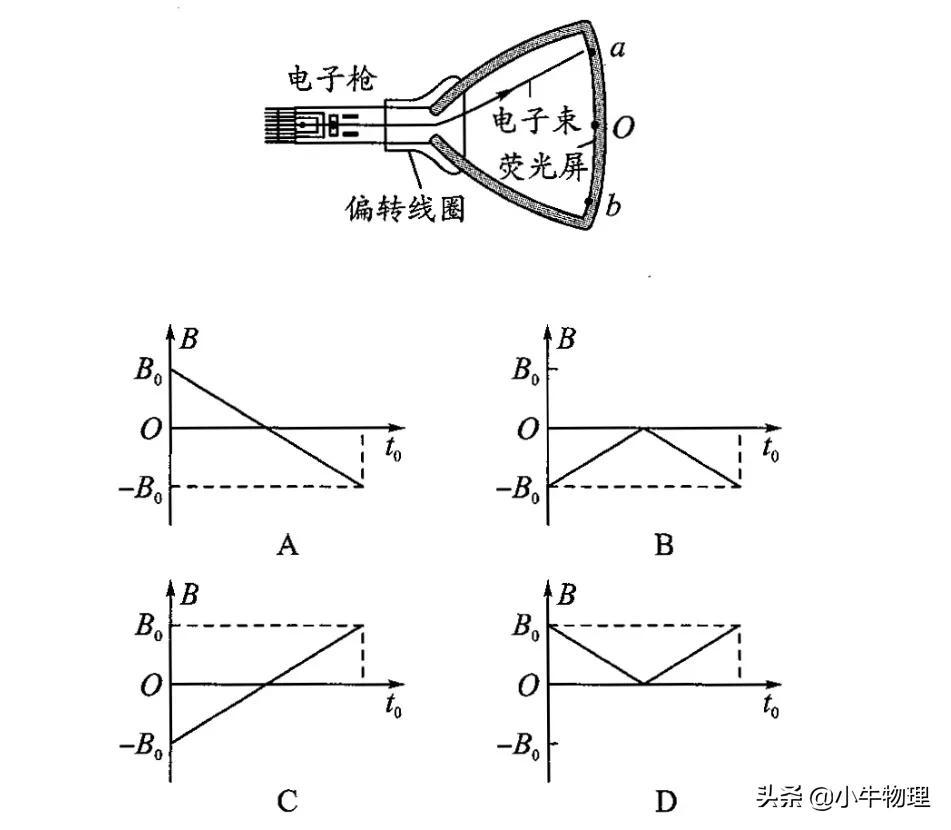

例题：显像管原理的示意图如图所示，当没有磁场时，电子束将打在荧光屏正中的点，安装在管径上的偏转线圈可以产生磁场，使电子束发生偏转。设垂直于纸面向里的磁场方向为正方向，若使高速电子流打在荧光屏上的位置由a点逐渐移动到b点，如图所示的变化磁场中，能够使电子发生上述偏转的是（C）.
例题：在电视机的显像管中，电子束的扫描是用磁偏转技术实现的，其扫描原理如图所示.圆形区域内的偏转磁场方向垂直于圆面，当不加磁场时，电子束通过O点打在屏幕的中心M点.为了使屏幕上出现一条以M点为中点的亮线PQ，偏转磁场的磁感应强度随时间变化的规律应是图中的（B）

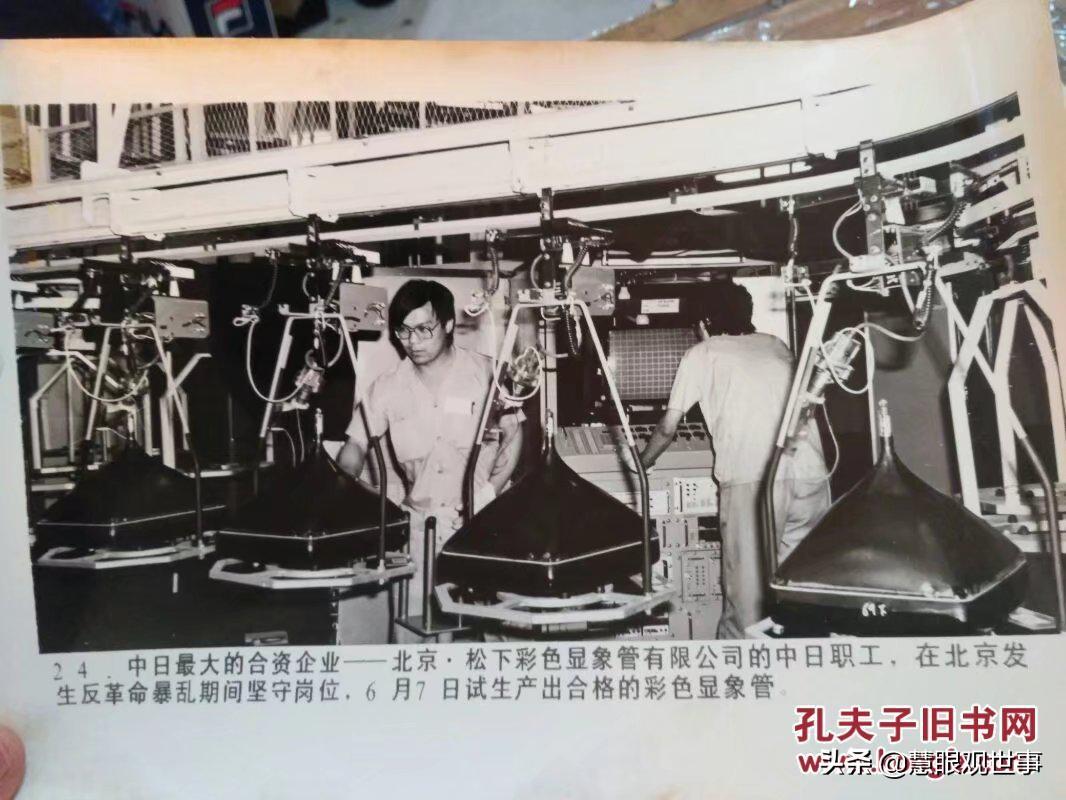

七十年代初期引进外资建立的项目之：7、彩色显像管项目
彩色显像管是在真空的状态下，电子束激发涂在玻璃屏上的荧光粉而发光。通过器件把电能转化为光的形式，其过程是用电信号控制阴极发射出的电子，并把电子聚焦成电子束经偏转后射到荧光粉上，把视频信号转变成光信号。彩色显像管的电子束是受选色机构制约的，用电子束来激发它们所对应的荧光粉条，使荧光粉受激发发光而再现彩色图像。
当你坐在客厅，一边欣赏着丰富多彩的电视节目，一边喝着可口的饮料时，你可曾想到，彩色电视机的重要部件——中国的第一只彩色显像管是在哪里诞生的呢？

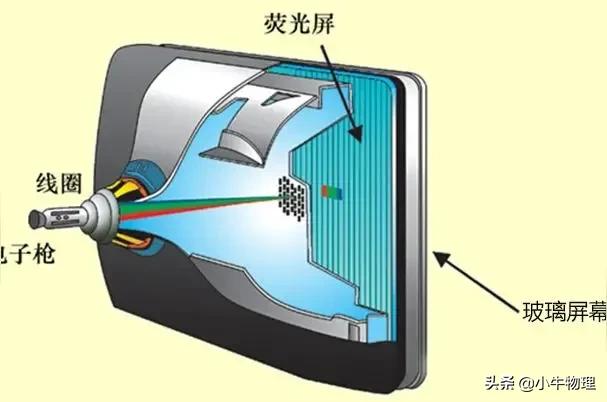

一 彩色电视机是20世纪最重大的发明之一，是联系文化和传播资讯的主要枢纽及渠道。彩色显像管，是彩色电视机中最关键、最核心的技术部件。它实际上是一种电子射线管，是电视接收机监视器重现图像的关键显像管剖视图器件。当时彩色显像管可分为三枪三束管、单枪三束管和自会聚显像管。为了显示彩色影像，在彩色显像管的荧光屏上涂有上百万个能发红、绿、蓝光的荧光小点。这些小点交错地排列，布满整个荧光屏。在三枪三束彩色显像管中，管颈部装有三支独立的电子枪，分别发射红、绿、蓝电子束。这些电子束对准并击中相应的荧光点，利用相加混色法在电视屏幕上组成彩色图像。
为了使我国的电子工业赶上世界先进水平，提高人民群众的生活质量，1973年，电子工业部组织了一个赴美国引进彩色显像管生产线的考察团。考察团在美国康宁公司实际考察后，该公司出于友好，送给代表团每人一只玻璃蜗牛工艺品。极左派知道后立即到电子工业部兴师问罪，说美国公司送我们蜗牛，寓意是说我们是爬行主义，引发了当时轰动全国的“蜗牛事件”，彩管生产线引进问题就此搁置下来。 粉碎“四人帮”后，中央又将彩色显像管生产线引进的事提了出来，并作为重点项目来抓。1977年4月，党中央、国务院正式批准引进彩色显像管成套技术和设备，并列为国家重点引进项目，相应成立了陕西彩虹彩色显像管总厂(四四零零厂)。1978年，该厂在陕西省和咸阳市的支持下正式筹建，开始从日本的日立、旭硝子、涂料、网版等四家公司引进了37厘米、56厘米彩色显像管、玻壳、荧光粉、平板荫罩制造的关键技术和主要设备。

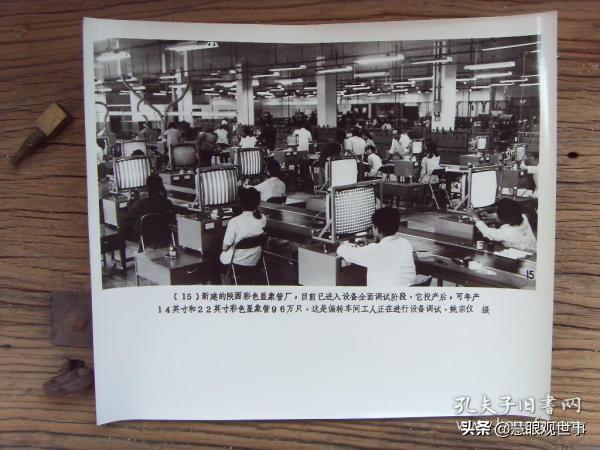

1979年5月22日，国家“六五”期间的重点工程——陕西彩色显像管总厂在咸阳市西郊的安村北址上动工。电子工业部组成了以王宗金副部长为首的、陕西省和咸阳市有关领导参加的工程指挥部。该厂一期工程总投资7.5亿元，占地1968亩，建筑面积60余万平方米。 1982年12月3日，中国第一个生产彩色显像管的现代化大型企业——陕西彩色显像管总厂经过国家验收，正式投产。按照设计能力，年产37厘米、56厘米(14英寸、22英寸)彩色显像管96万只。它的建成投产，结束了我国不能配套生产彩色电视机的历史。1983年，该厂生产了96万只优质产品，做到当年投产，当年盈利，受到国家和陕西省的嘉奖。
二 为了适应市场需求，扩大彩色显像管产量，1988年1月11日，陕西彩色显像管总厂二期扩建工程正式破土动工。二期扩建工程总投资7.5亿元，建筑面积约10万平方米，新增年生产能力18英寸和21英寸平面直角形彩管160万只、配套玻壳188万套，是全国国产化程度最高的彩管工程。1989年5月，建安工程基本完成交付设备安装。1989年12月，设备安装基本结束，开始进人投料试车。 1990年1月25日，18英寸彩管生产线打通；2月25日、21英寸彩管生产线打通，生产出了合格产品，成品率高于设计要求。陕西省建筑总公司承担建安工程和大部分设备安装任务，与彩管扩建总部和其他施工单位日夜奋战，共同努力，使建安工程工期缩短10个月，设备安装工期缩短3个月，总投资较概算减少2000万元左右。
1989年4月，以陕西彩色显像管总厂为主体组建的“彩虹电子集团公司”正式成立，陕西彩色显像管总厂改制为咸阳彩虹集团电子股份有限公司。据2003年统计，该公司彩色显像管的销量约占全国彩色显像管厂商总销量的20%，处于中国彩色显像管行业龙头地位，拥有在中国同业中最大的彩色显像管生产及综合配套能力。核心产品包括14英寸至29英寸多个品种的彩色显像管，同时还生产绝大多数的彩色显像管配件如玻壳、电子枪、荫罩及其框架、低玻粉、荧光粉等，是全球领先的彩色显像管及配件制造商之一，也是国内产量最大、品种最多、国内市场占有率最高、综合配套能力最强的现代化彩色显像管生产企业。 随着竞争能力的提高，陕西彩色显像管总厂的彩管产量不断增加。从20世纪90年代年产几百万只发展到新世纪年产1000多万只，2003年的生产能力达到1300万只，2005年产量达到1679万只，2007年达到1865万只。2008年以后由于产品结构调整，产量有所下降。1982年12月至2010年年底，总厂累计生产彩管1.84亿只，实现销售收入1500亿元，实现利税180亿元，综合经济实力在全国电子信息百强企业排名中名列前茅。
陕西彩色显像管总厂的彩色显像管多次荣获陕西省名牌产品称号，总厂厂长荣获“96陕西省质量明星厂长(经理)”称号，总厂也被授予“96陕西省质量效益型先进企业”称号。 总厂产品全部采用国际标准，性能指标及可靠性均达到国际同类产品先进水平，分别通过了中国CCC、美国UL、英国的BSI、德国VDE、加拿大CSA等国家的安全认证。公司还通过了IS09002质量管理体系认证、IS014001环境管理体系和OHSMS职业健康管理体系认证。主要客户有国内50多个彩色电视机生产厂家，产品出口到土耳其、印度、俄罗斯、澳大利亚、印尼、墨西哥、德国、巴西、南非等28个国家。 党中央、国务院和陕西省委、省政府一直关注着陕西彩色显像管总厂的发展和壮大。党和国家领导人胡锦涛、吴邦国、温家宝、江泽民、李鹏、朱镕基、李岚清、黄菊、李先念、彭真、乔石、宋平、姚依林、万里、王震等先后来企业视察，陕西省历届省委、省政府领导也多次到企业考察并帮助解决存在的问题，并对彩虹的发展给予高度的评价。
三 建厂以来，陕西彩色显像管总厂在消化、吸收引进技术的基础上，坚持走技术创新之路，逐年加大科研新品开发力度，大胆进行技术创新，已具备了彩管制造成套技术的输出能力。陕西彩色显像管总厂在社会各界的关心和支持下，不但取得了显著的经济效益，而且还先后获得了全国优秀管理企业“金马奖”等多项国家级荣誉称号，先后获得中国质量协会颁发的“全国实施用户满意工程先进单位”、“全国用户满意企业”的荣誉称号及“中国电子信息行业质量管理最高荣誉奖”。 陕西彩色显像管总厂采取自主、合作等多种方式，积极进行技术升级和新产品开发，并且十分注重技术力量的配置和研发能力的加强，内设研发队伍及技术中心，由高级专家和专业技术人员负责研究生产线增容、产品应用研究、市场扩展及技术支援等，并开发有市场前景的显示器件新技术和新产品，以持续推动公司发展。
“十二五”以来，陕西彩色显像管总厂不断探索和实施推动生产力发展的新措施、新方法、新途径，全力以赴推动产业结构的优化调整和产品的升级换代，围绕新型显示器件的发展，重点发展超大屏幕高清晰度数字电视用彩色显像管并形成系列化，使其成为新的盈利增长点。加强PDP和LCD等新型显示器件的研发及跟踪，积极寻找合作伙伴，适时进入平板显示器件规模化生产，保持良好的发展势能，加强对工艺、设备、材料和技术的改进、新产品的研发、品质的控制、生产线流程的优化以及实施招标采购、降低产品成本、提高生产效率及产品质量，使总厂持续保持本行业领先地位。
