变压器的两个典型应用电路，一看就懂
电源变压器电路

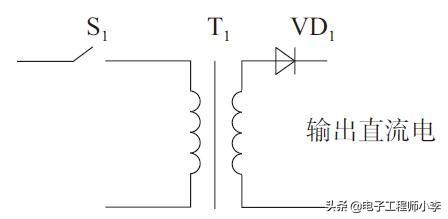

图7-6所示为简单的电源变压器电路，电路中S1是变压器的电源开关，T1是电源变压器的铁心，VD1是整流二极管。从T1一次绕组输入的是220V的交流电，二次绕组输出的是电压比较低的交流电压，这一电压加在整流二极管VD1正极上。
图7-6 电源变压器电路
对于这个电源变压器电路，它只有一个二次绕组，是最简单的电源变压器降压电路。当电源开关闭合时，220V的电压经过开关加在了电源变压器T1的一次绕组两端，交流电经过S1从T1一次绕组的上端流入，从一次绕组的下端流出。
综上，电源变压器的功能就是将较高的电压降低，输出较低的电压。
开关变压器电路

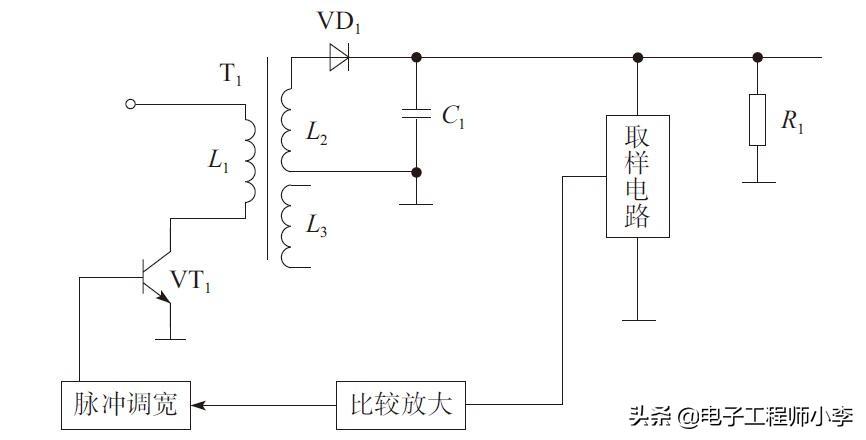

图7-7所示为开关变压器电路。电路中的Tl为开关变压器，这一变压器由Ll、L2和L33组绕组构成。其中Ll是一次绕组;L2是二次绕组，L3是正反馈绕组(作用是起振)。VT1是开关管，VD1是脉冲整流二极管，Cl是滤波电容，Rl是电源电路的负载电阻。
电路中VT1基极开关的脉冲为高电平时，当VT1导通，输入电压产生电流流过一次绕组，与导通的VT1构成回路，此时将电能转化为了磁能并且存储在了一次绕组中。
从电路中Ll和L2的同名端标记可以知道，由于此时VT1集电极为低电平，所以VD1正极为低电平，VD1截止，此期间由电容中的储能为负载提供能量。
图7-7 开关变压器电路
电路中VT1基极开关的脉冲为低电平时，VT1截止，Ll产生反向电动势，其极性上面为负，下面为正，这一脉冲电压由变压器耦合到二次绕组L2，极性改变。这一电动势使得VD1导通，电动势所产生的电流流过VD1，对Cl充电，此期间完成将Ll中的磁能转换成Cl中的电能。在这一电路中，改变VT1基极脉冲的特性，也就改变了稳压电路输出电压的大小。

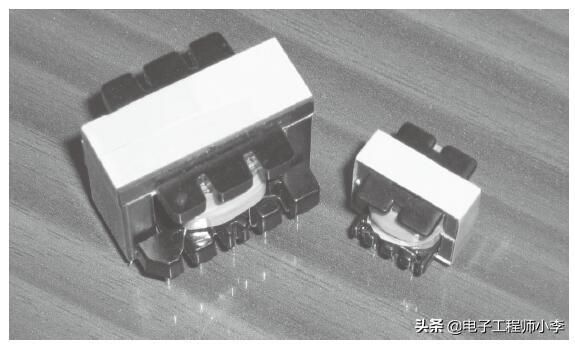

一般开关变压器工作频率比较高，并且使用的为高频磁心，工作频率大约能达到几千赫兹以上，它采用脉冲式工作。如图7-8所示为开关变压器。
图7-8 开关变压器
