机械类专业课程-电工与电子技术

本科教育的核心理念在于帮助学生全面了解以及进入一个行业，而非仅仅职业技能训练。本科教育旨在提供全面、系统的学习，包括理论知识、实践操作和基础科学。然而当前，本科教育与就业存在显著矛盾。一方面，教育经常被批评为过于理论化，缺乏实际工作所需的实践技能和专业知识；另一方面，企业及社会在对待本科生时，往往过于强调专业技能，而较少关注对人的全面素质和理论基础的培养，从而影响了毕业生的职业发展和行业进步。

为了毕业就具备就业技能，学生需要自行找资料，学好专业最重要的，影响就业的课程。

电工与电子技术是机械类专业最重要的课程之一，下面是我总结的学习知识点，和需要达到的技术水平。

一、知识点

1、基本电路分析

a、电路元件与基本概念，例如电位，电流，电阻，电感，电容，欧姆定律等。

b、基本电路定律，包括基尔霍夫电压定律和电流定律

c、等效电路，例如戴维南等效和诺顿等效

2、交流电路分析

a、交流信号的表示与操作，包含正弦波形、相量、复数表示等。

b、 RLC电路的响应、阻抗、衰减与相位。

c、幂与功率计算，包括有功功率、无功功率和视在功率。

3、电子基础

a、半导体原理，PN结，二极管。

b、晶体管和场效应管的工作机理与应用

c、放大器、振荡器

4、数字电路

a、布尔代数，逻辑门与逻辑电路设计

b、组合与时序逻辑，触发器和存储设备

c、数字-模拟与模拟-数字转换器

5、电气机和变压器

a、交流电机和直流电机的工作原理和特性

b、变压器的原理和运行特性

6、电磁学

a、静电场、静磁场、时变电磁场

b、法拉第定律，麦克斯韦方程组及其应用

7、电源与电源装置

a、直流电源、交流电源、电池、稳压源的原理和应用

二、学习步骤

1、获取学习资源

a、书籍：《电工与电子技术基础》、《模拟电子技术基础》、《数字电子技术》等基础性教材。

b、在线教程：B站-免费的学习资源，可以根据视频课程系统的，阶段性学习。

2、实践操作

a、逐步解决问题：理论学习与实践相结合，可以试着解决一些基本的电路问题，或尝试搭建简单的电路。

b、动手实践：购买一些基础的电子元件和设备，如电阻、电容、二极管、晶体管、面包板、万用表等，动手搭建和测试一些简单的电路，如LED灯、简单的放大器等。

三、怎样才算熟练掌握了电工与电子技术课程

以下些技能和知识是衡量是否掌握电工与电子技术的关键，如果你可以做到以上述事情，那么你就可以说自己已经熟练掌握了该课程。

1、理论理解：你能够理解基本的电工与电子的理论知识，包括但不限于电流、电压、电阻、电容、电感以及与之相关的各种定理、公式和概念。

2、电路分析能力：你能够熟练地对各种电路进行分析，比如使用欧姆定律、基尔霍夫定律等进行电路的基本分析。

3、实践能力：包括熟练使用各种电子测量仪器（如万用表、示波器等）的能力，和绘制、搭建、测试各种电子电路的能力。

4、设计能力：你应能理解并设计满足特定需求的基本电路，包括模拟电路与数字电路。

5、调试与解决问题的能力：当电路出现问题时，你可以找出问题并进行解决。

6、持续学习能力：电工电子技术的知识更新速度很快，能够跟上技术的发展，并不断学习新的知识也是重要的。

7、安全使用电子设备的知识：对于电气设备的安全使用及风险应有足够的理解和认识。

同时，真正的熟练通常需要大量的实践经验。只有在实际应用中，才能真正体会到理论知识与实际项目的融合，技能也会在这个过程中得到提升。

电路的定义、组成、作用和分类知识全面介绍，干货满满，值得收藏

我们在看电工学方面教材和听相关课程讲座的时候，电路，这个名词是频繁出现的，究竟什么是电路？按字面很容易理解：“电路不就是电流的通路吗？”，这个通俗的解释，的确没错。但如果要说出完整的电路的概念，可能会有点困难。因为不是每本教材或每个课程，对此都会有比较详细的解释和说明，或者即使有，可能也是很简单的介绍，几笔带过。这样就会造成许多以前很少接触电工学方面的人，对电路的概念，依然不甚清晰明了。

本文是有关电路方面详细知识的分享，内容包括：电路的定义、电路的组成、电路的作用、电路的分类，感兴趣的就停下来，好好学习并收藏吧，精彩内容，错过了回头就找不到了哦。

一、电路的定义

电路就是电流流通的路径，是人们将由各种电子元件或电气设备，按一定规则或要求连接起来构成的一个整体。

二、电路的组成

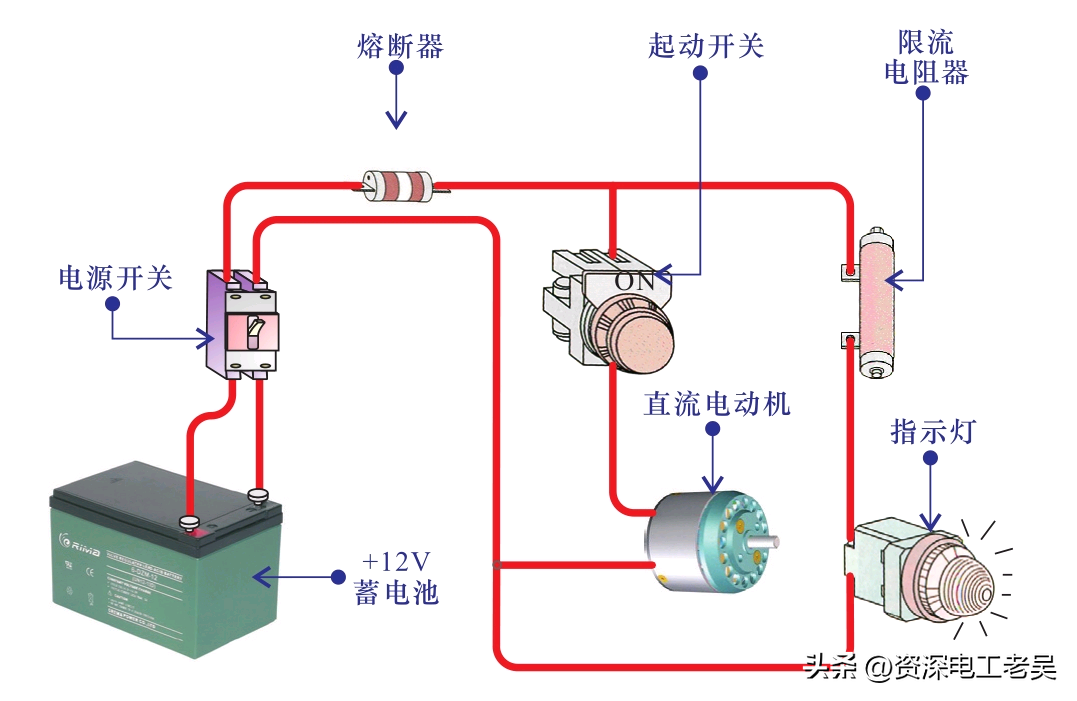

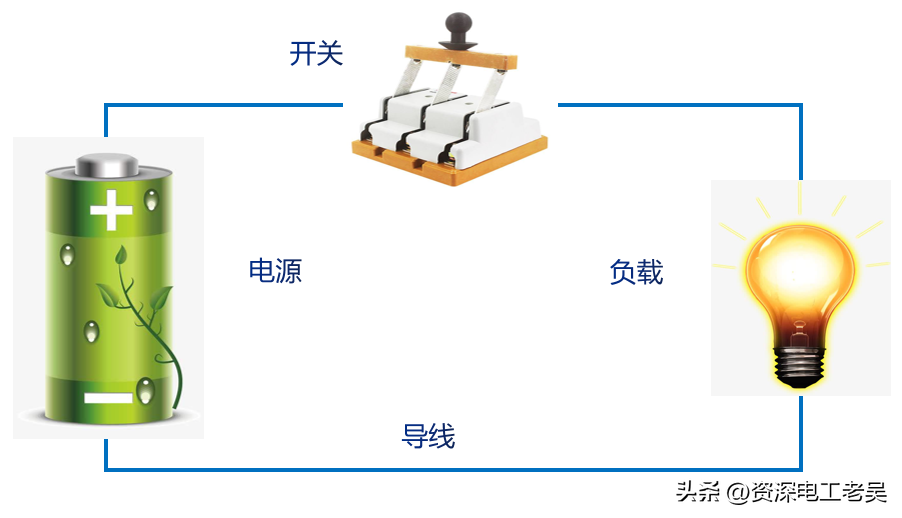

一个完整的电路一般由电源、负载、导线、控制装置四部分组成。下图为一个典型的电路，由电池、灯泡、开关和导线组成的电路。

1、电源

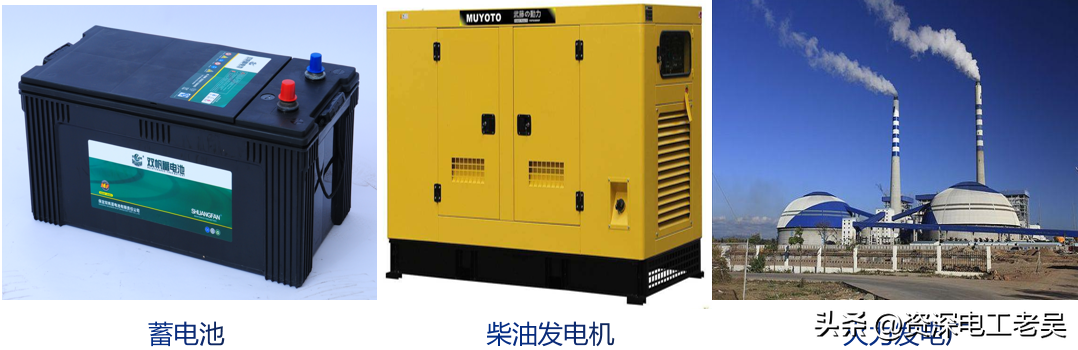

电源的作用是将其他形式的能转换成电能，它是为电路提供电能的一种设备或设施。常见的电源有干电池、蓄电池、柴油发电机、火力发电厂等等。下图所示为三种电源，分别为：蓄电池，将化学能转化成电能；柴油发电机，将石化燃料柴油转化为电能；火力发电厂，将石化燃料煤转化为电能。

2．负载

负载又称用电器或用电设备，其连接在电路中的电源两端，作用是把电能转换成其他形式的能量，是应用、消耗电能的装置。比如，电灯把电能转换成光能，电炉把电能转换成热能，电动机把电能转换成机械能等。

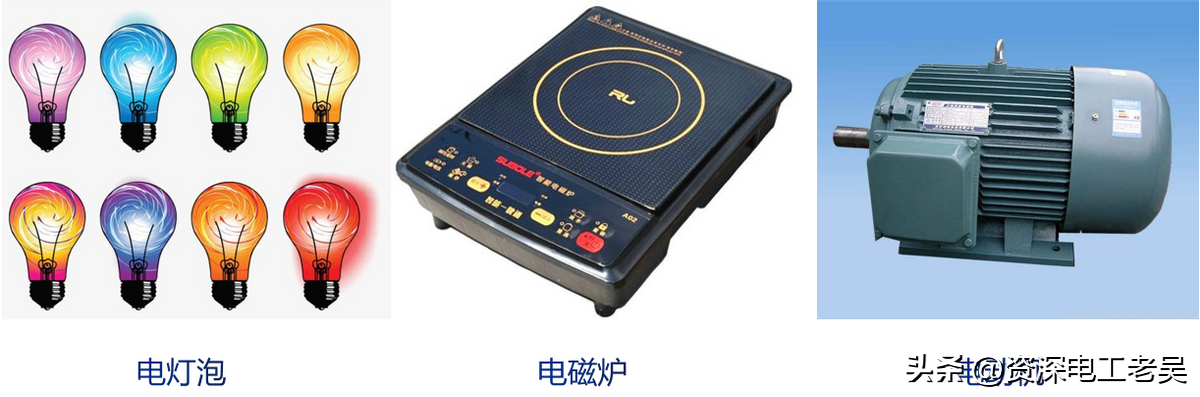

下图所示为用电负载电灯、电炉、电动机负载。

3、导线

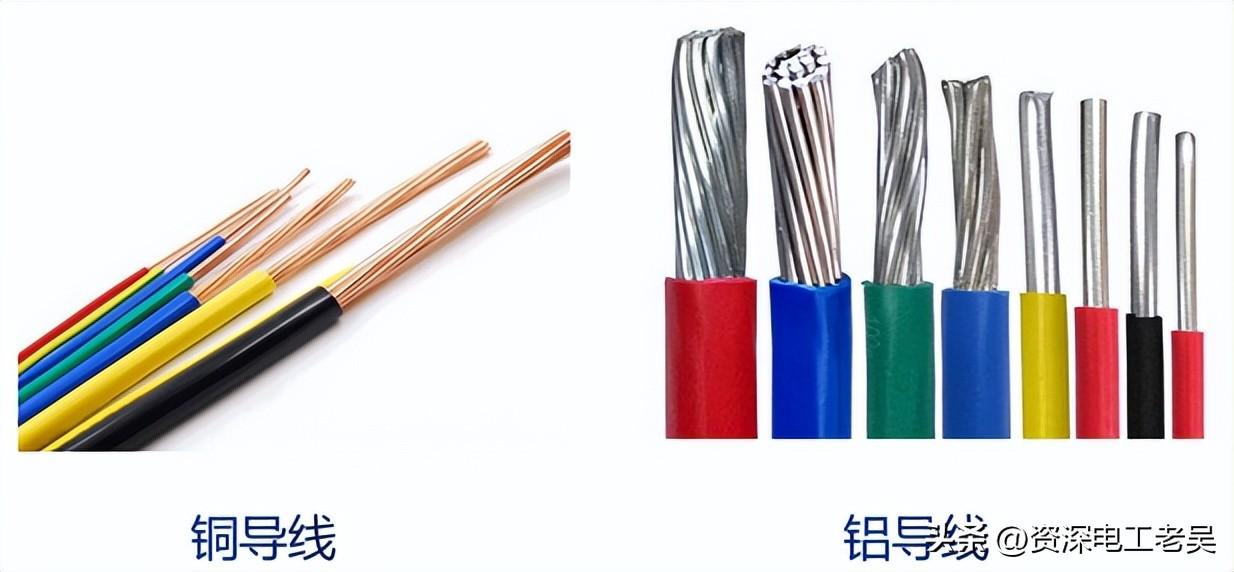

导线把电源、负载和其他设备连接成闭合回路，起到联通电路、输送和分配电能或信号的作用。常见的导线一般由铜或铝材制成，如下图所示。

4、保护和控制装置

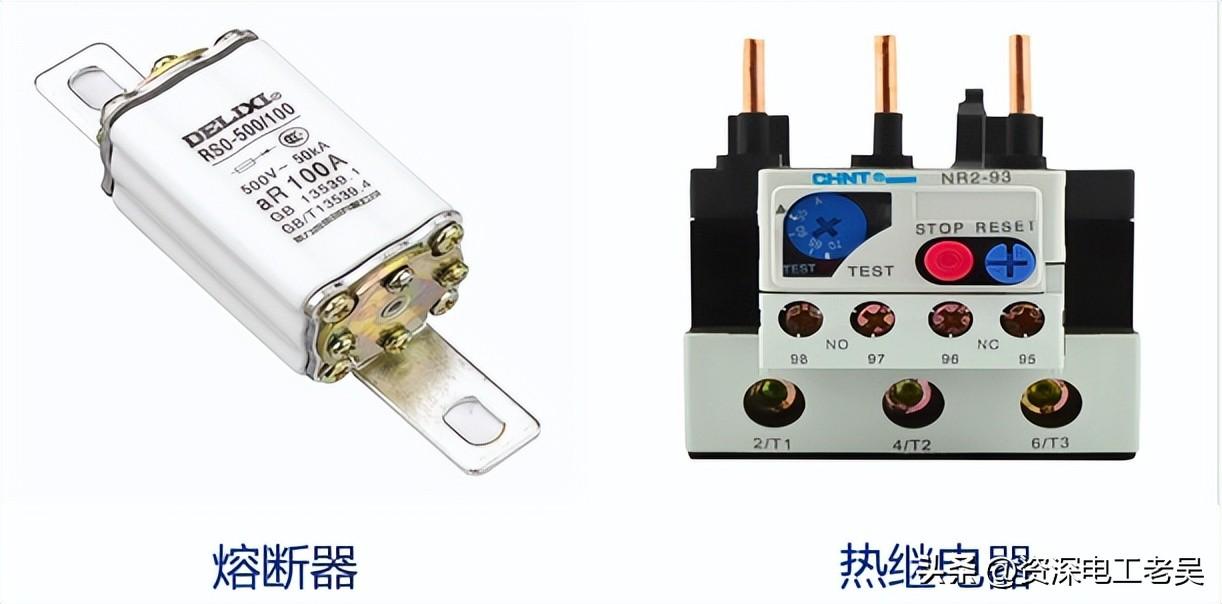

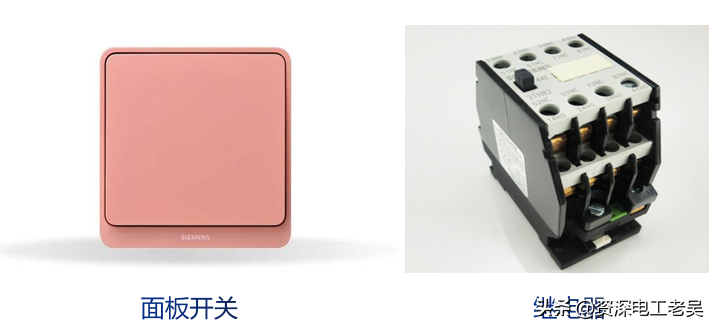

保护控制装置主要作用是控制电路的通断，如面板开关、继电器等。此外，有些电路还装有保护装置，以确保电路安全可靠地运行，如熔断器、热继电器等，如下图所示。

三、电路的实际作用

电路在实际中最基本的作用：

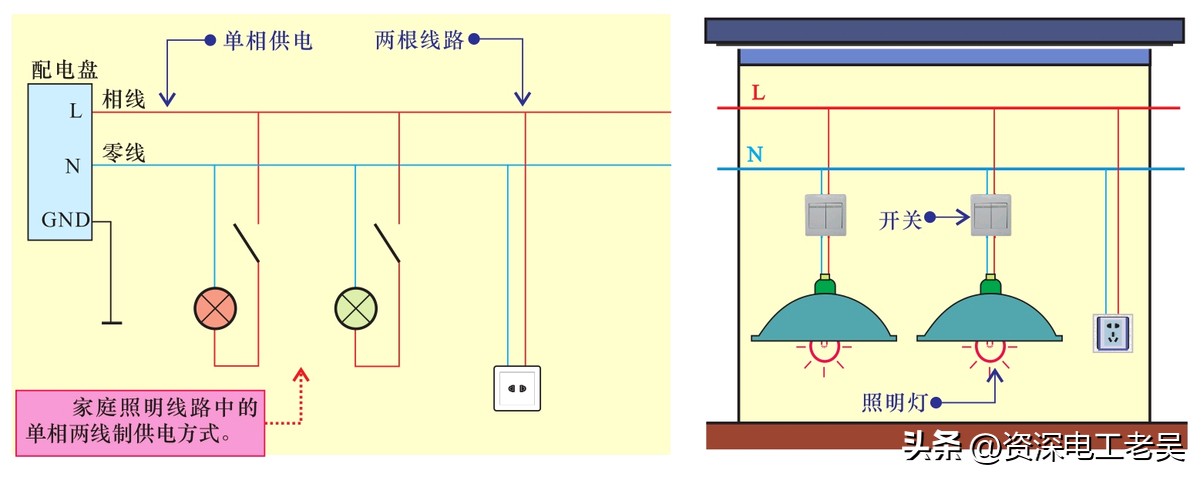

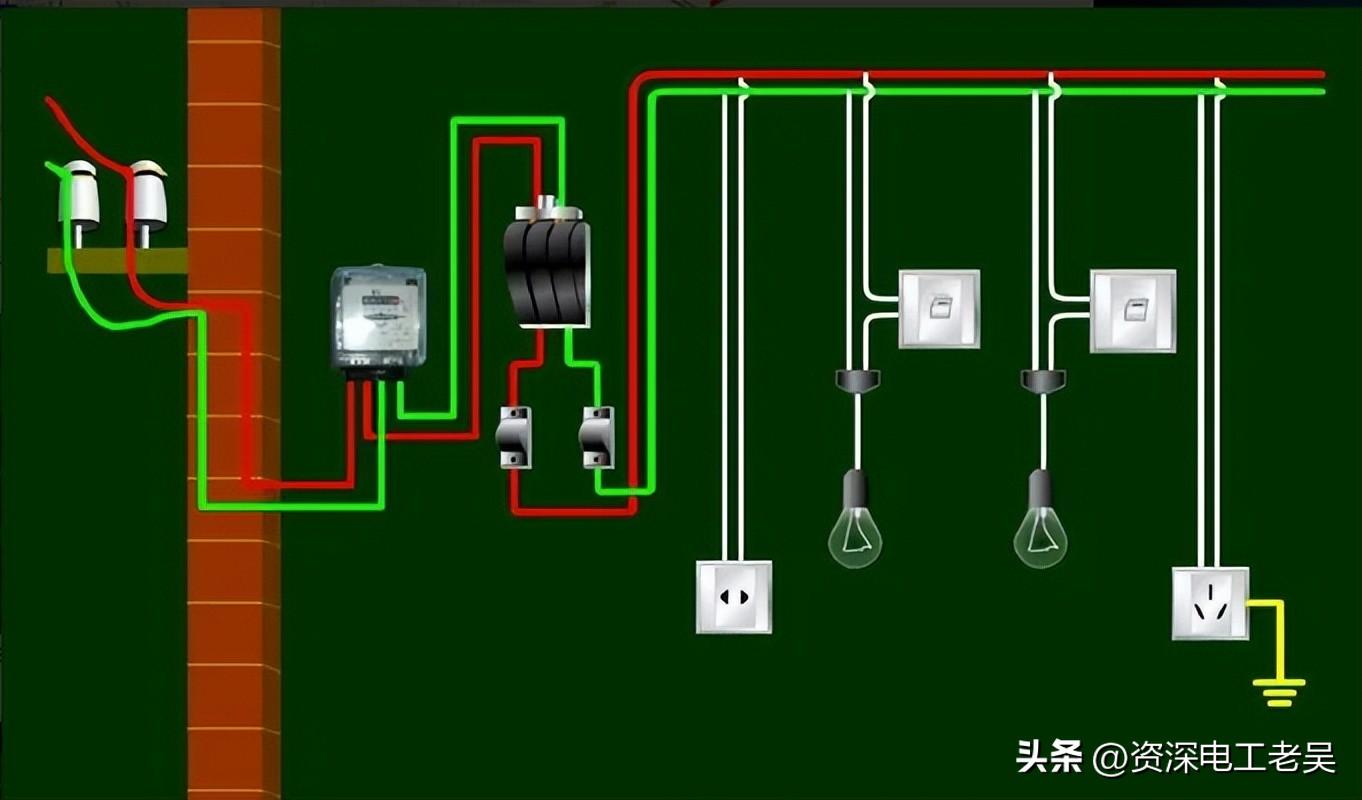

一是进行电能的传送、分配与转换，如照明电路、动力电路等。

二是进行信息的传输和处理，如测量电路、扩音机电路、计算机电路等。

电路的基本作用是进行电能与其他形式能量之间的转换。根据其侧重点的不同，主要有以下两方面的功能。

1、电能的传送、分配与转换

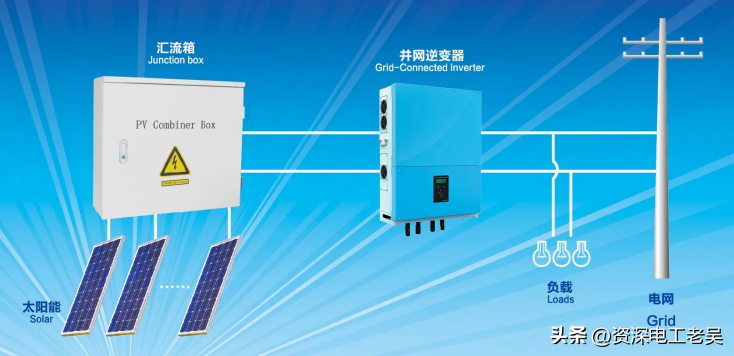

下图所示为光伏发电系统应用电路。光伏发电组件，将太阳能转换成为直流电，经配电线路连接至并网逆变器，并网逆变器将光伏发电发出的直流电转换成交流电，经配电线路供给照明灯具等用电负载，并与供电部门的电网并网。

2、传递和处理信号

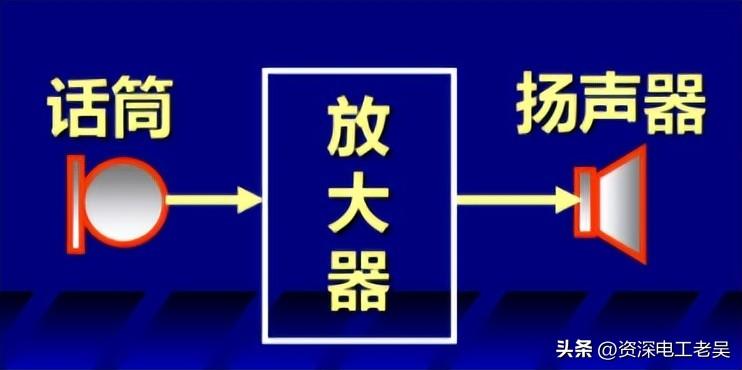

下图所示为电子技术应用电路。话筒，将声音信号转化成电信号，经过发大器，将信号放大后，再通过扬声器，将电信号再转换成更大的声音信号，使更多的人能听到讲话人的声音。

传递和处理信号的电路将输入的信号进行转换、传送或加工处理，使之成为满足一定要求的输出信号。电子自动控制设备、测量仪表、电子计算机及收音机、电视机等电子线路都属于这类应用电路。

另外，我们经常用到“网络”这个名词，如输电网络、配电网络等，它和“电路”既通用又有区别，网络是某种相同类型电路的泛称，当讨论普遍规律及复杂电路的问题时，也常常把电路称作网络，讨论比较简单或者是某一具体电路时，通常不用“网络”，而用“电路”。

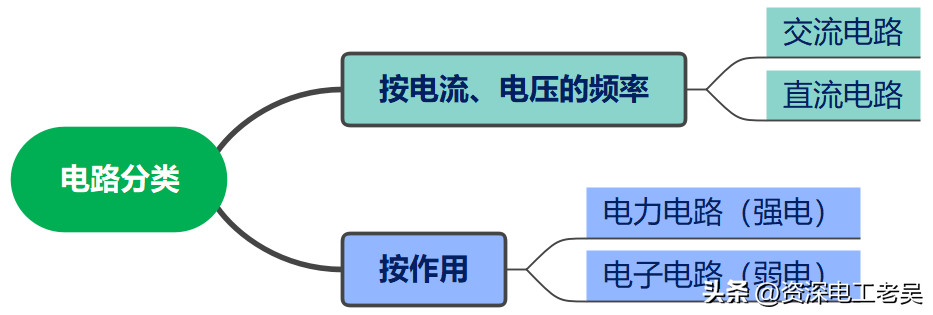

四、电路的分类

1、按照传输电压、电流的频率分类

可以分为直流电路和交流电路：

直流电是指电流方向不随时间作周期性变化，由正极流向负极，但电流的大小可能会变化。由直流电源作用的电路称为直流电路，它主要是由直流电源和负载构成的闭合电路。

交流电是指大小和方向会随时间周期性变化的电压或电流。交流电通过的电路称为交流电路。交流电路普遍用于人们的日常生活和生产中，包括单相交流电路和三相交流电路。

2、按照作用不同分类

按照电路的作用不同，可将电路分为两大类：一是用于传输、分配、使用电能，如电力供、配电线路，亦称为强电；二是传递处理信号，如电视机、DVD机中的电路，亦称为弱电。

今天有关电路的定义、电路的组成、电路的作用、电路的分类方面的知识分享到此为止如果觉得对您的工作有所帮助，就请点个赞、收藏起来吧！请关注我！精彩内容、满满干货定期分享，不要错过我的分享！
