电抗器是干什么的，一文读懂电抗器的作用和原理

在供电系统中，为了保证电路的平稳运行，剔除谐波，增加抗冲击能力，减少不必要的谐振，在设计电路时常采用电抗器来阻止这些危害。接下来我们就了解一下电抗器的作用和原理。

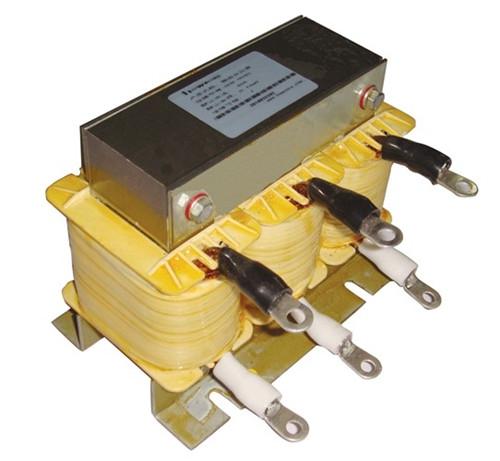

电抗器

☞通常在电路当中的电容与电感对于交流所产生的阻碍作用我们可以称这种现象叫做电抗，而符号则是用X来进行表示。

☞电抗器也叫电感器，是指一个导体在通电时，对其所在的空间内产生的磁场。故载流的带电导体都据有感性。

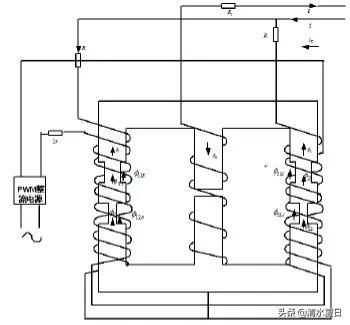

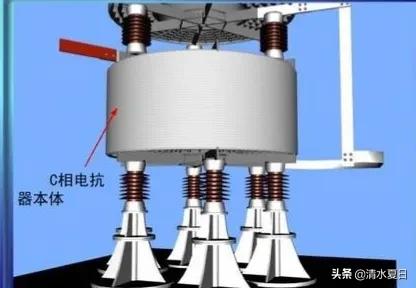

☞对于称空心电抗器或通电长直导体而言，由于产生的磁场不强，故电感较小。

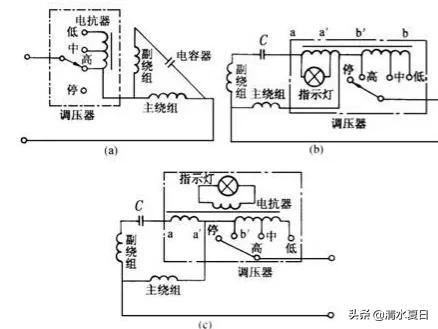

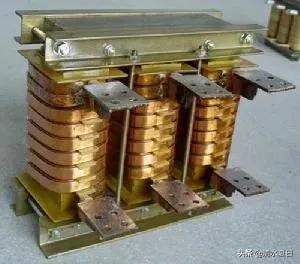

☞为了具有更大的电感，一般的电抗器都在其螺线管内部插入铁心。

电抗器的原理

☞工作原理 ：就是一个导体通电时，就会在其周围一定空间范围内产生磁场，使该载流的电导体具有感性而做成的大阻抗器件。在短路时起到降压作用，维持母线电压正常，让故障线路上的电气设备正常运行。

电抗器的作用

一般电力系统常见的电抗器应用有串联电抗器和并联电抗器两种方式。

串联电抗器的作用

串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。

并联电抗器作用

并联电抗器：由于其内部内部通过的是交流，所以，并联电抗器的作用是补偿系统的容抗。通常与晶闸管串联，可连续调节电抗电流。

可以根需要对并联电抗器的数量来调整运行电压。超高压并联电抗器还能改善电力系统无功功率有关运行状况的多种功能。

直流电抗器的作用 ：可以让整流电流的持续性并且还能降低电流脉冲。

输入电抗器的作用 ：减少由于电网波动而引起的电流冲击现象。

输出电抗器的作用 ：抑制输出谐波电流从而提升输出高频抗阻

电抗的分类

电抗一般分为感抗和容抗，以前是感抗器和容抗器统称为电抗器，而现在所说的电容器就是容抗器，而电抗器指电感器。

总结：由于电抗器的特殊保护作用，在电路中经常采用电抗器、电容器的不同组合电路形式，达到保护系统的正常运行。

电抗器的作用 电抗器的分类

电抗器实质上是一个无导磁材料的空心线圈。它可以根据需要布置为垂直、水平和品字形三种装配形式。在电力系统发生短路时，会产生数值很大的短路电流。如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。接下来小编为大家介绍电抗器的作用及电抗器的分类。

电抗器的作用

1、轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压；

2、改善长输电线路上的电压分布；

3、使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失；

4、在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列；

5、防止发电机带长线路可能出现的自励磁谐振现象；

6、当采用电抗器中性点经小电抗接地装置时，电抗器。

电抗器的分类

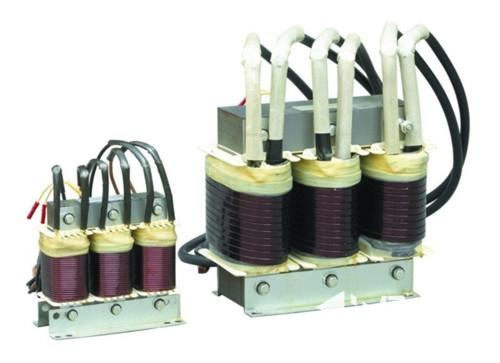

1、并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。铁心式电抗器由于分段铁心之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。并联电抗器里面通过的交流，并联电抗器的作用是补偿系统的容抗。通常与晶闸管串联，可连续调节电抗电流。

2、串联电抗器：里面通过的是交流，串联电抗器的作用是与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。通常有5~6%电抗器，属于高感值电抗器。

3、调谐电抗器：里面通过的是交流电，串联电抗器的作用是与电容器串联，对规定的n次谐波分量构成串联谐振，从而吸收该谐波分量，通常n=5、7、11、13、19。

4、输出电抗器：它的作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在54OV/us以内，一般功率为4-90KW变频器与电机间的电缆长度超过50m时，应设置输出电抗器，它还用于钝化变频器输出电压(开关的陡度)，减少对逆变器中的元件(如IGBT)的扰动和冲击。

5、输入电抗器：它的作用是限制变流器换相时电网侧的电压降；抑制谐波以及并联变流器组的解耦；限制电网电压的跳跃或电网系统操作时所产生的电流冲击。当电网短路容量与变流器变频器容量比大于33:1时，输入电抗器的相对电压降，对单象限工作为2%，四象限为4%。当电网短路电压大于6%时，允许输入电抗器运行。对于12脉动整流单元，至少需要一相对电压降为2%的网侧进线电抗器。输入电抗器主要应用于工业/工厂自动化控制系统中，安装在变频器、调速器与电网电源输入电抗器之间，用于抑制变频器、调速器等产生的浪涌电压和电流，最大限度的衰减系统中的高次谐波及畸变谐波。

6、限流电抗器：限流电抗器一般用于配电线路。从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。

电抗器在变频器中的应用

1、输入电抗器的作用

用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

2、输出电抗器的作用

输出电抗器主要作用是补偿长线（50-200m）分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。

3、直流电抗器的作用

直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。

编辑总结：关于电抗器的作用及电抗器的分类就介绍到这里了，希望对大家有所帮助。想了解更多相识，可以关注合家网资讯。
