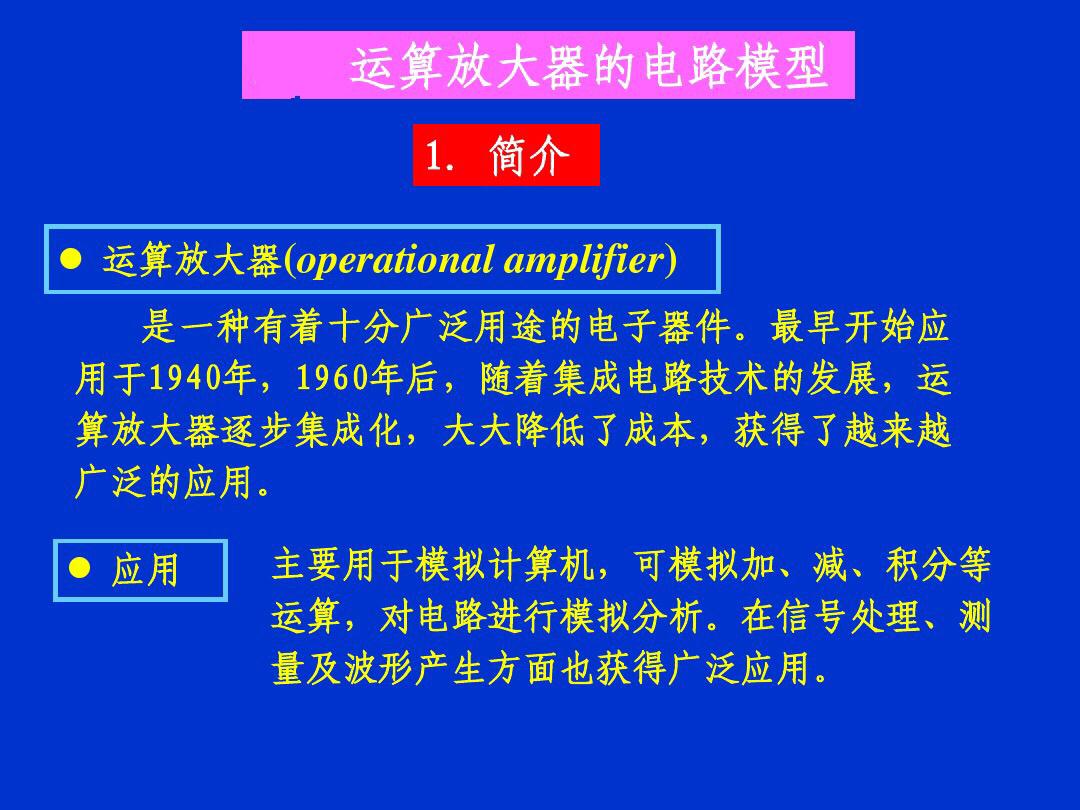

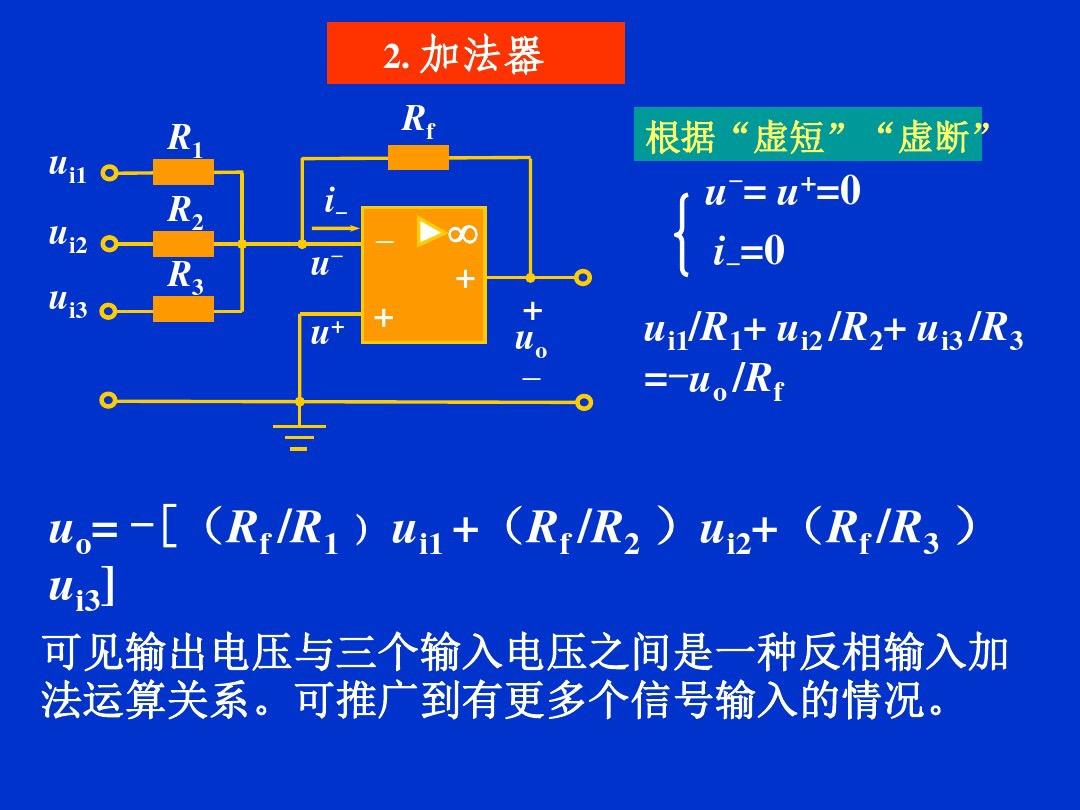

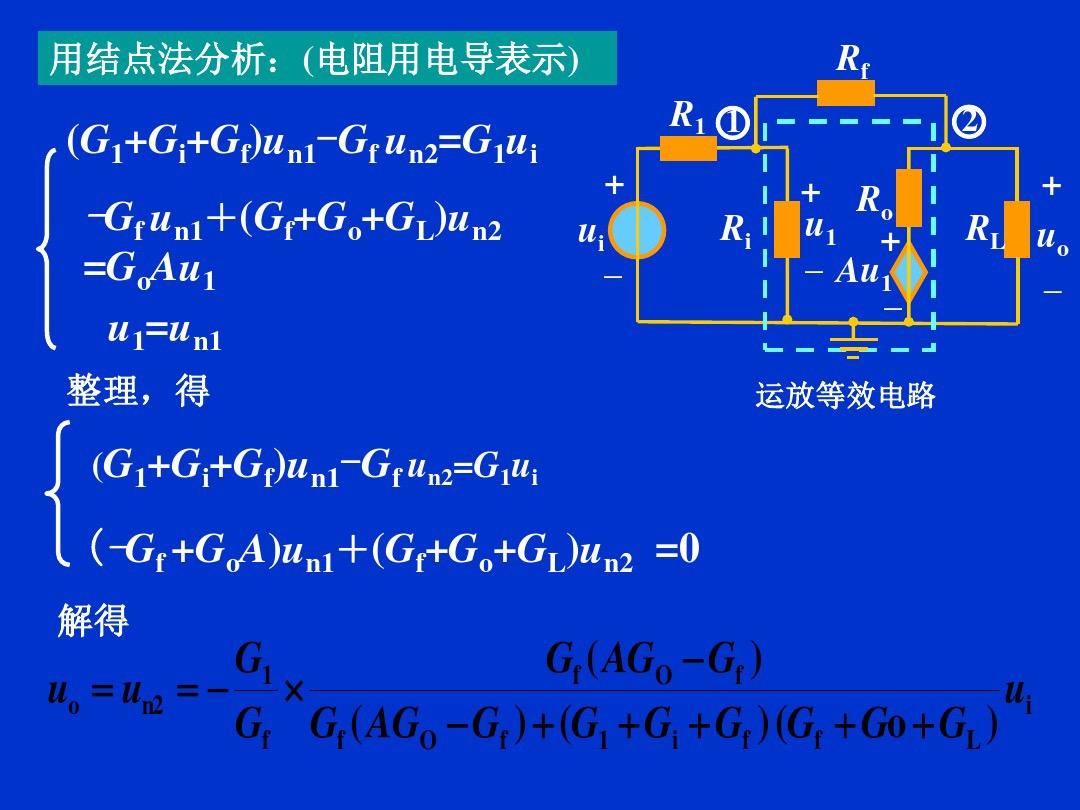

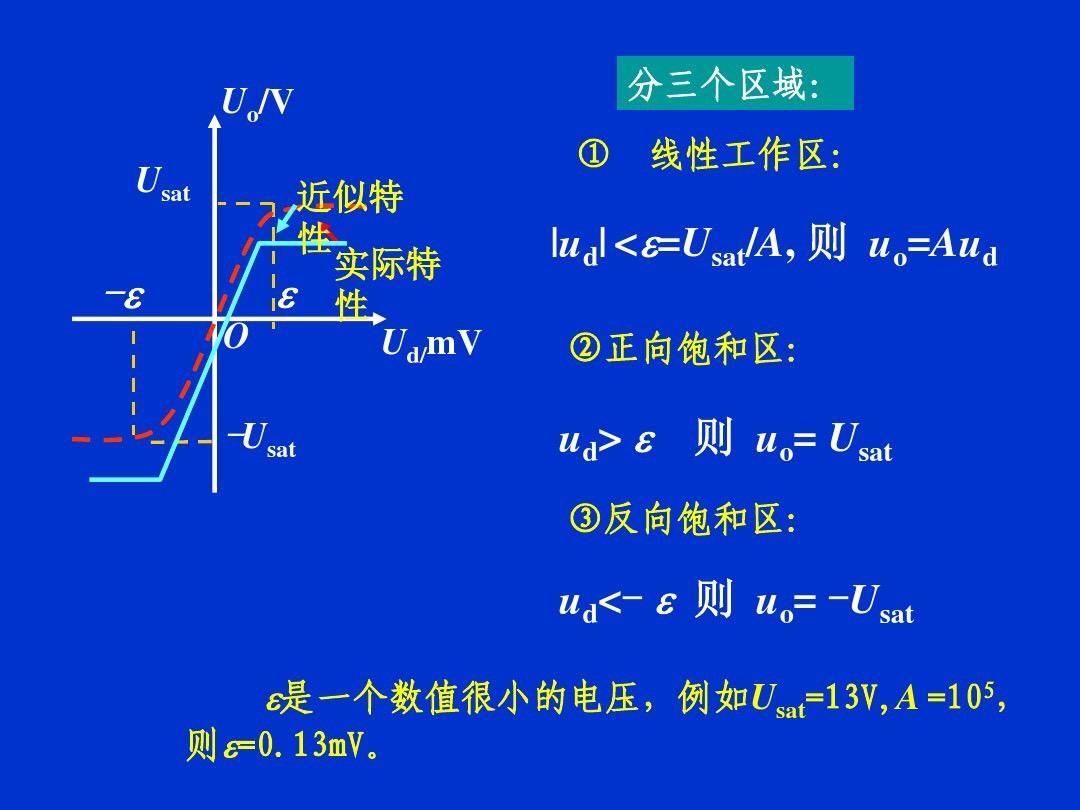

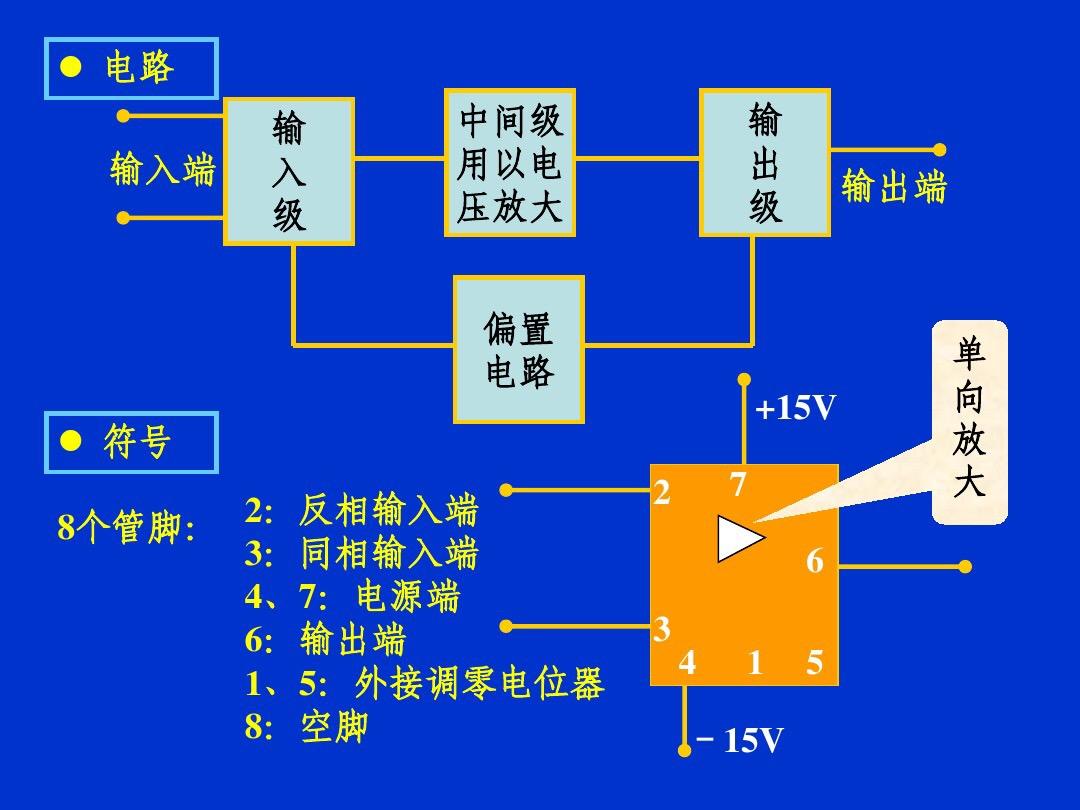

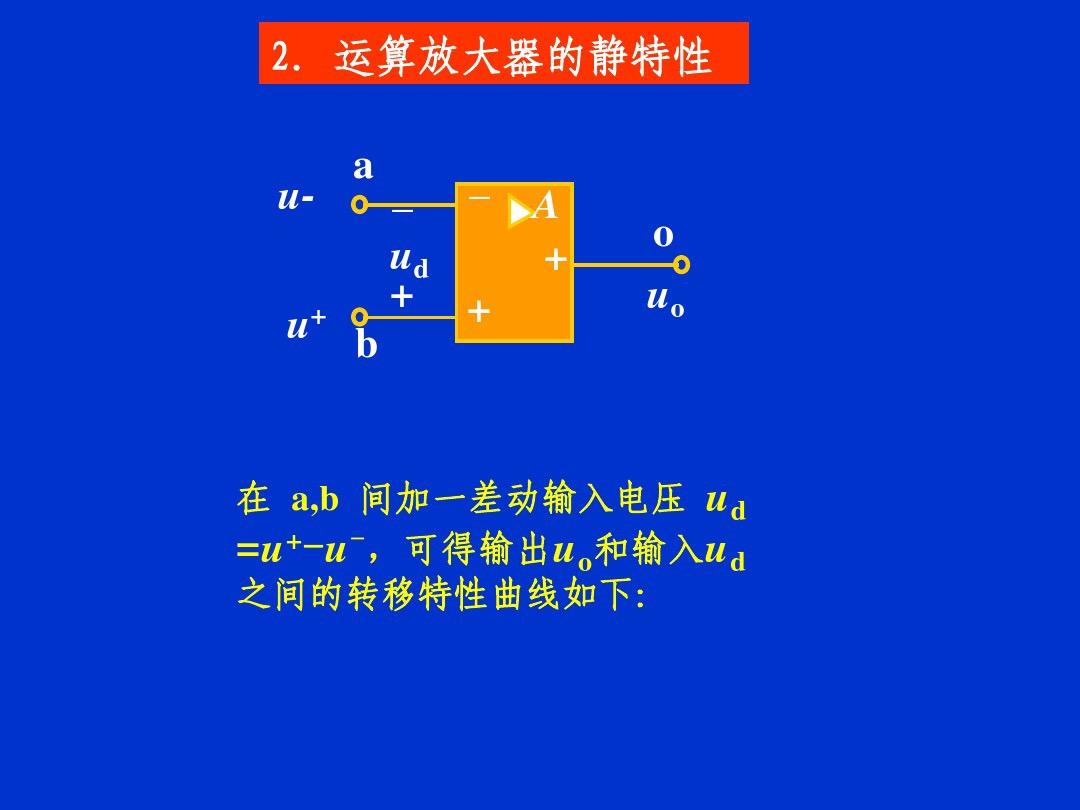

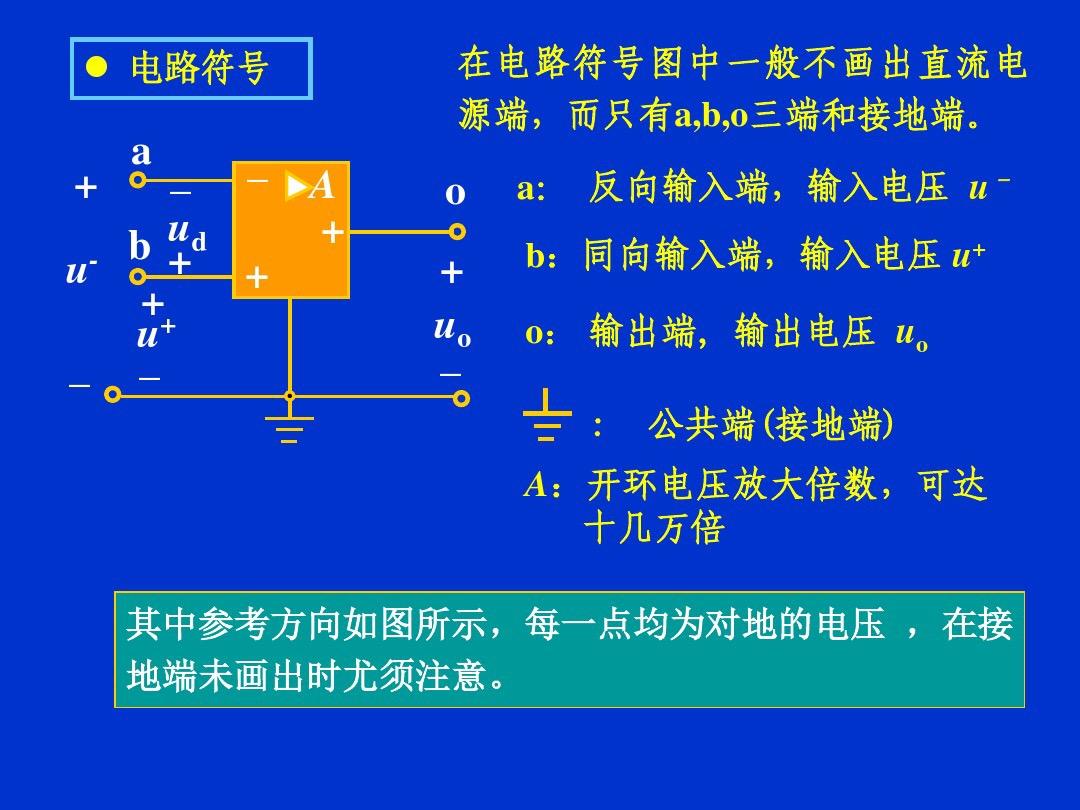

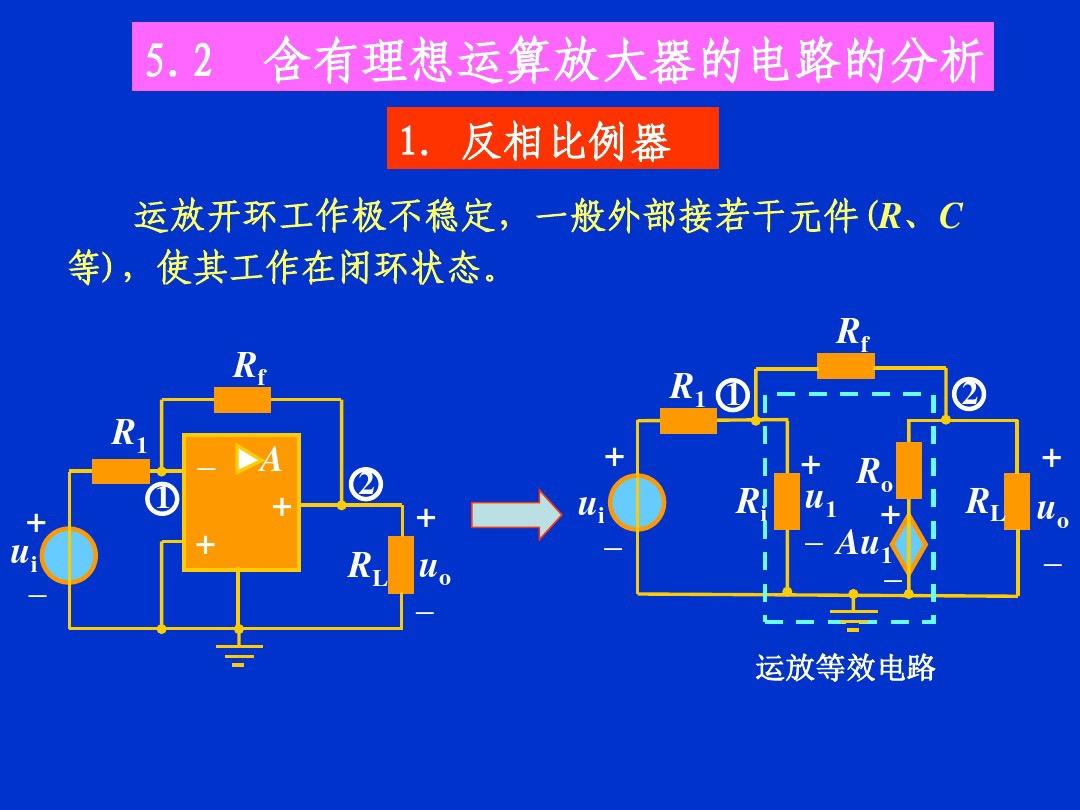

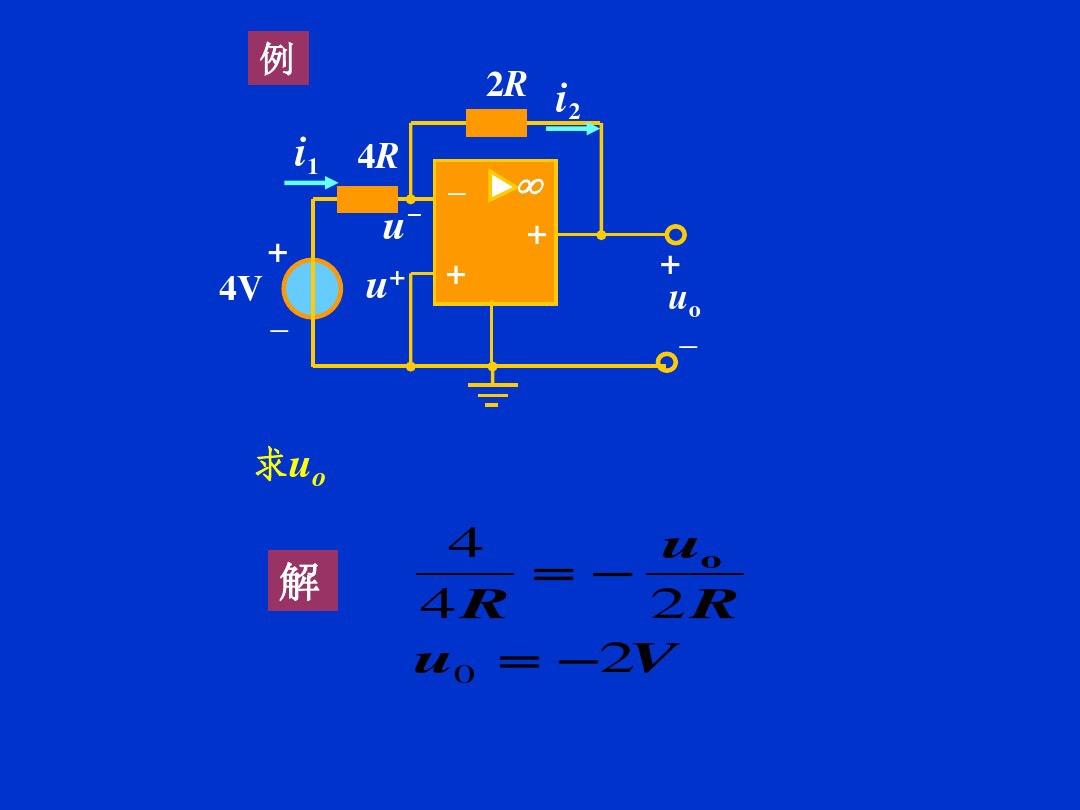

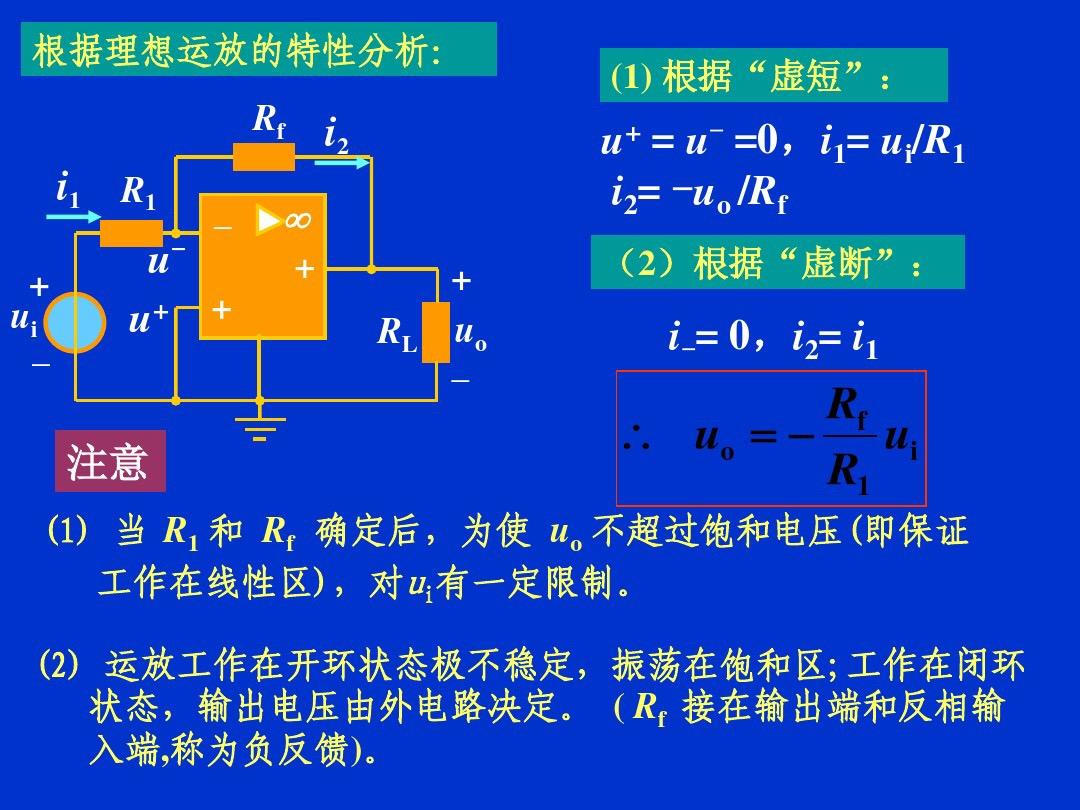

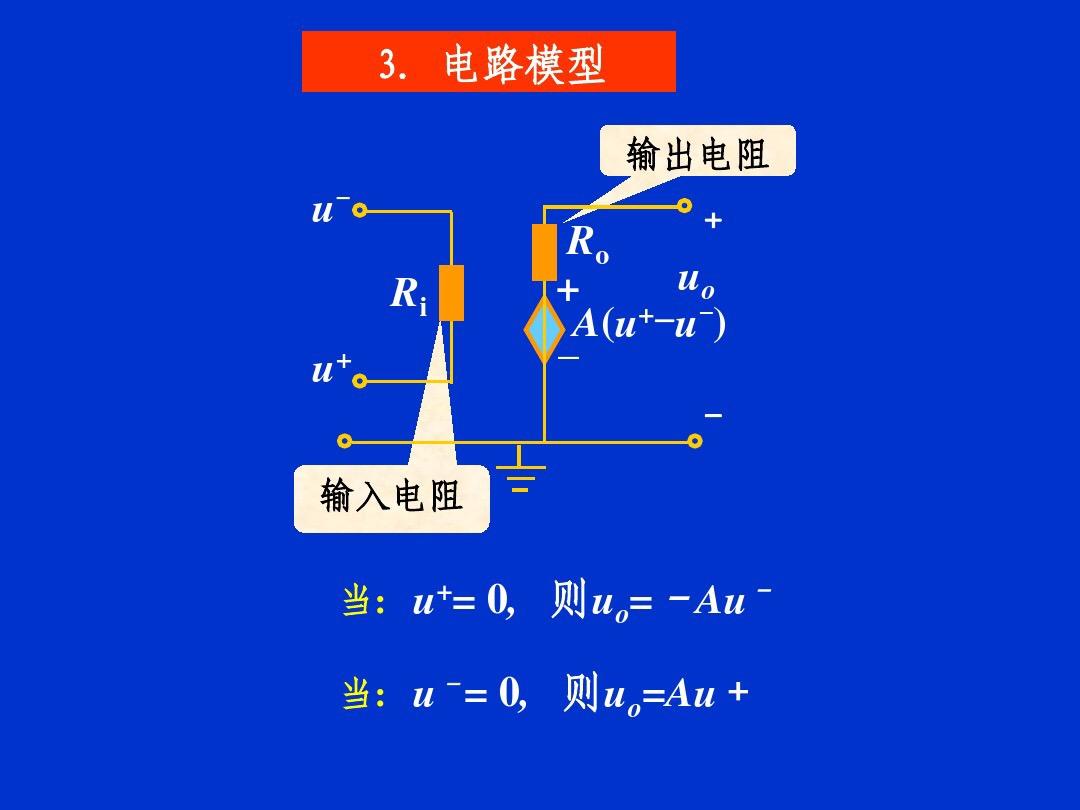

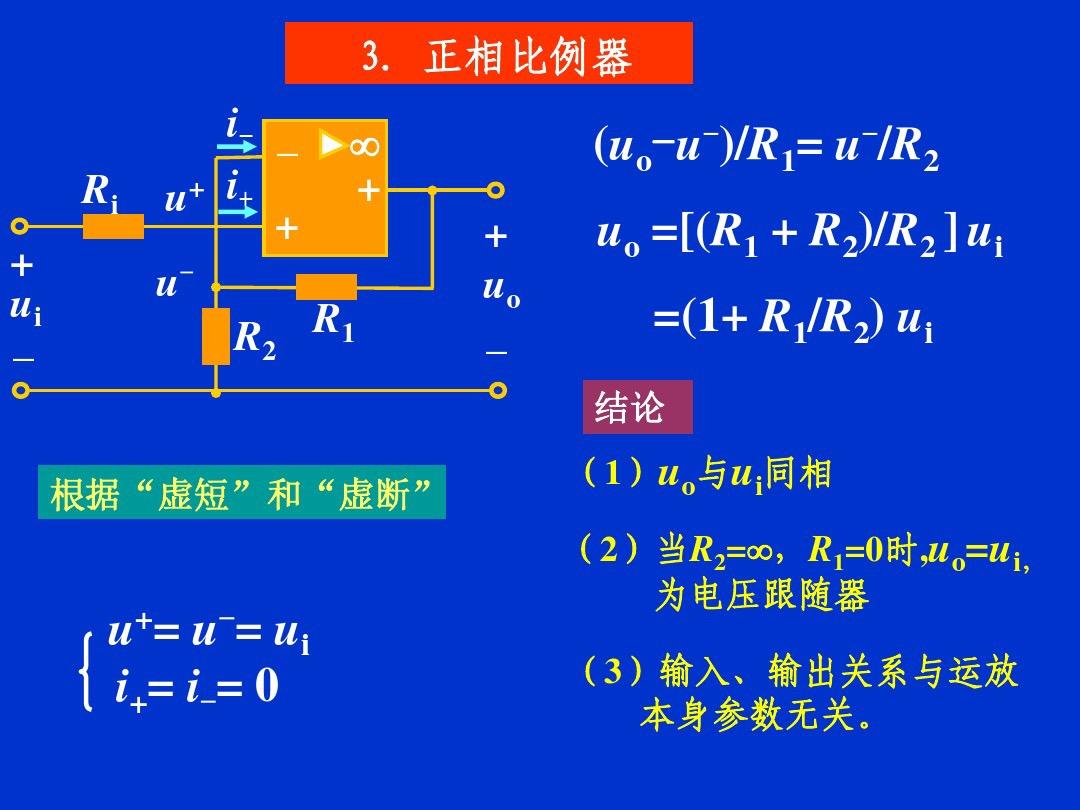

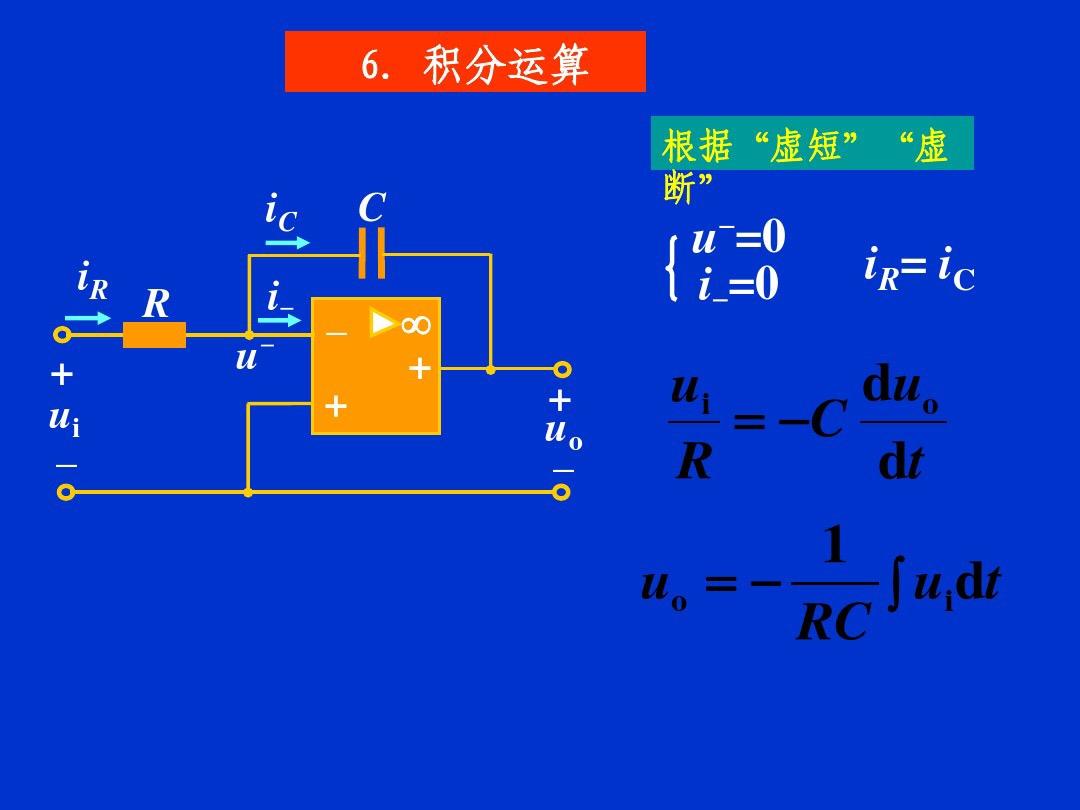

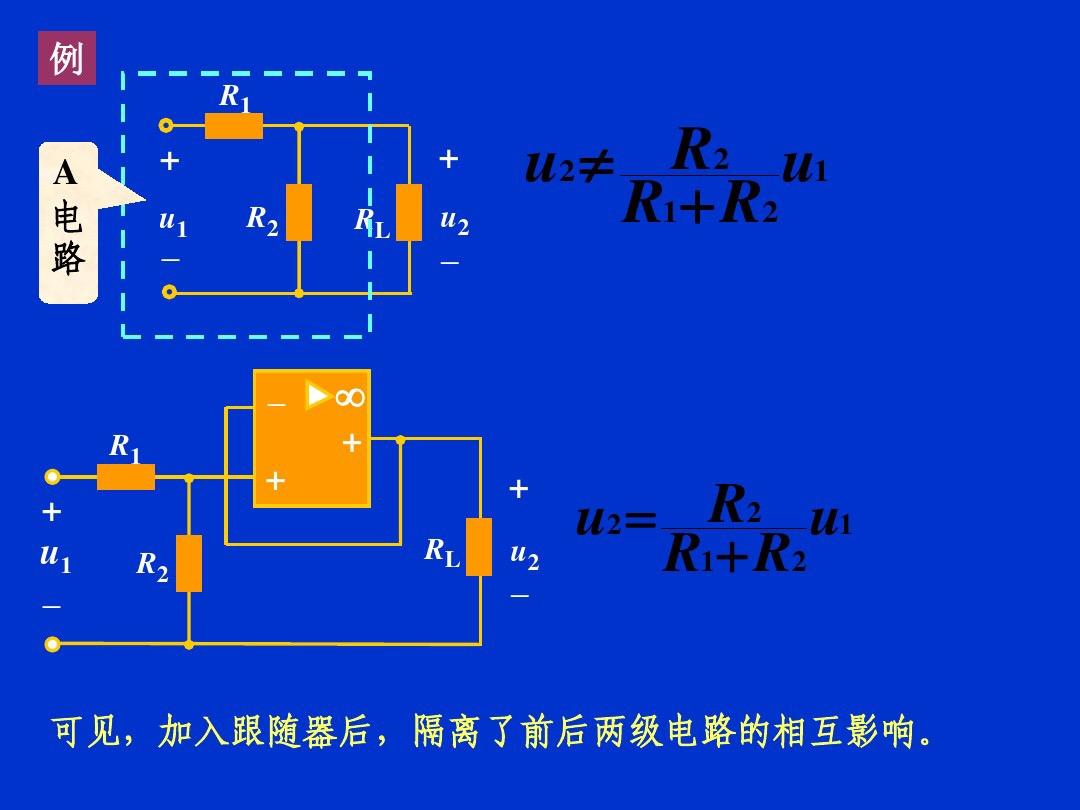

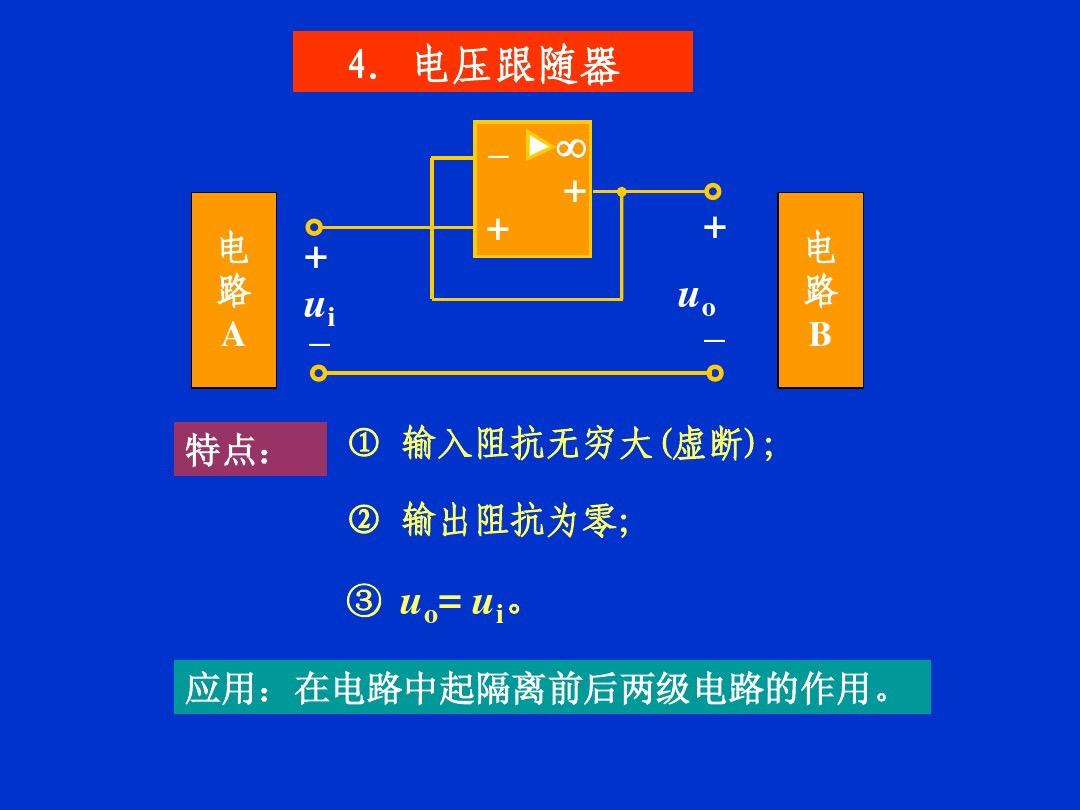

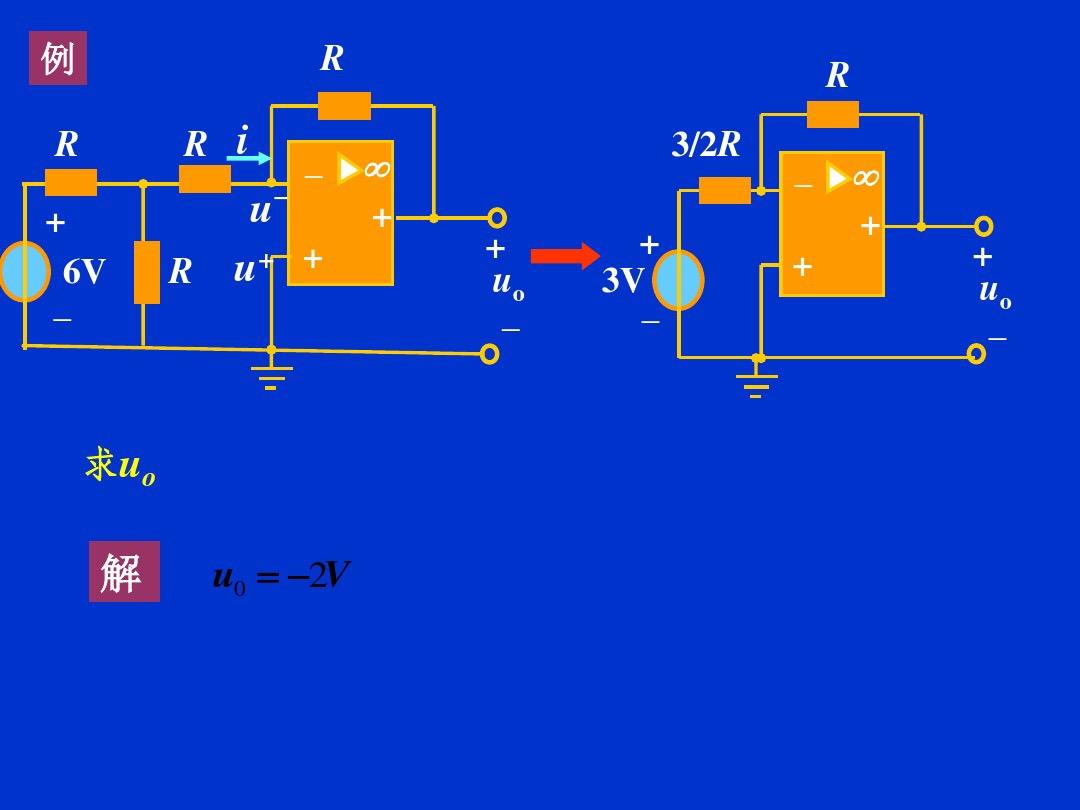

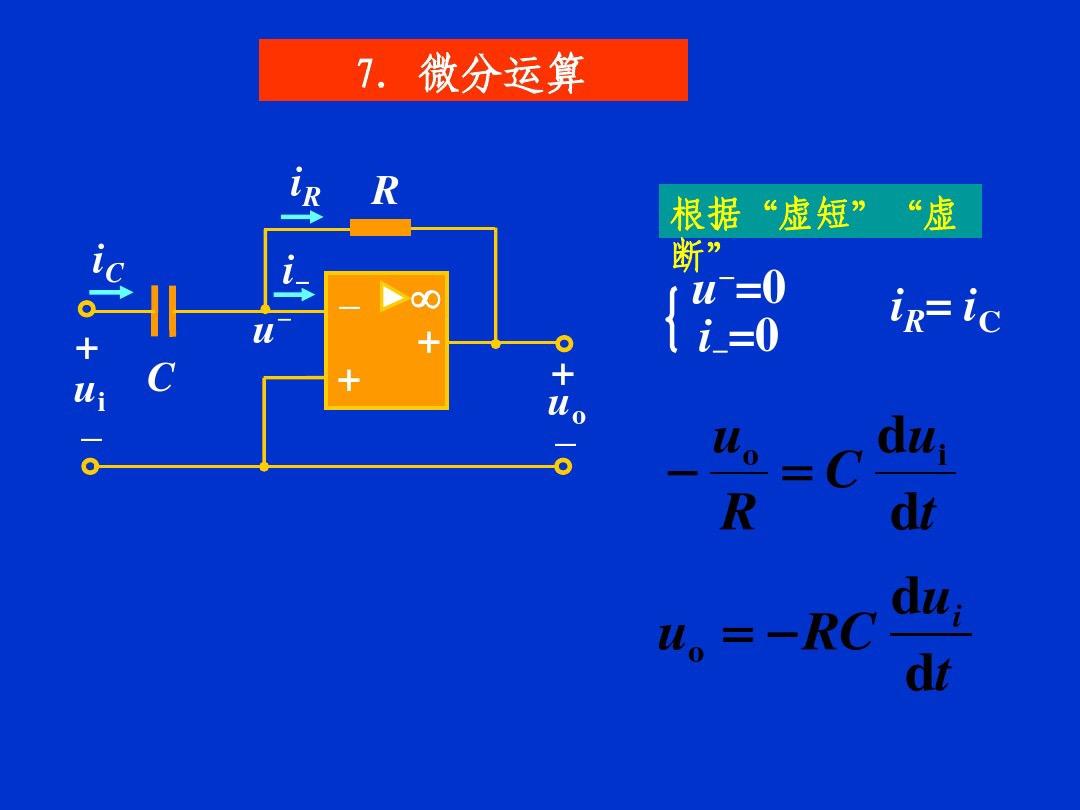

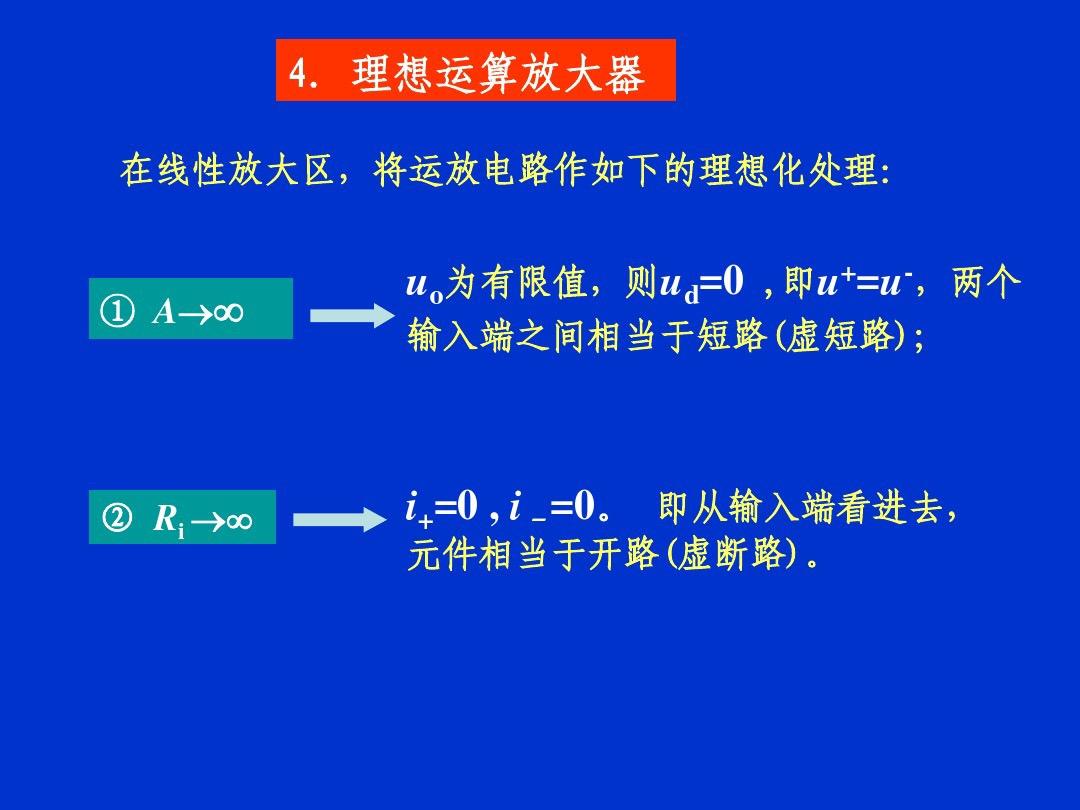

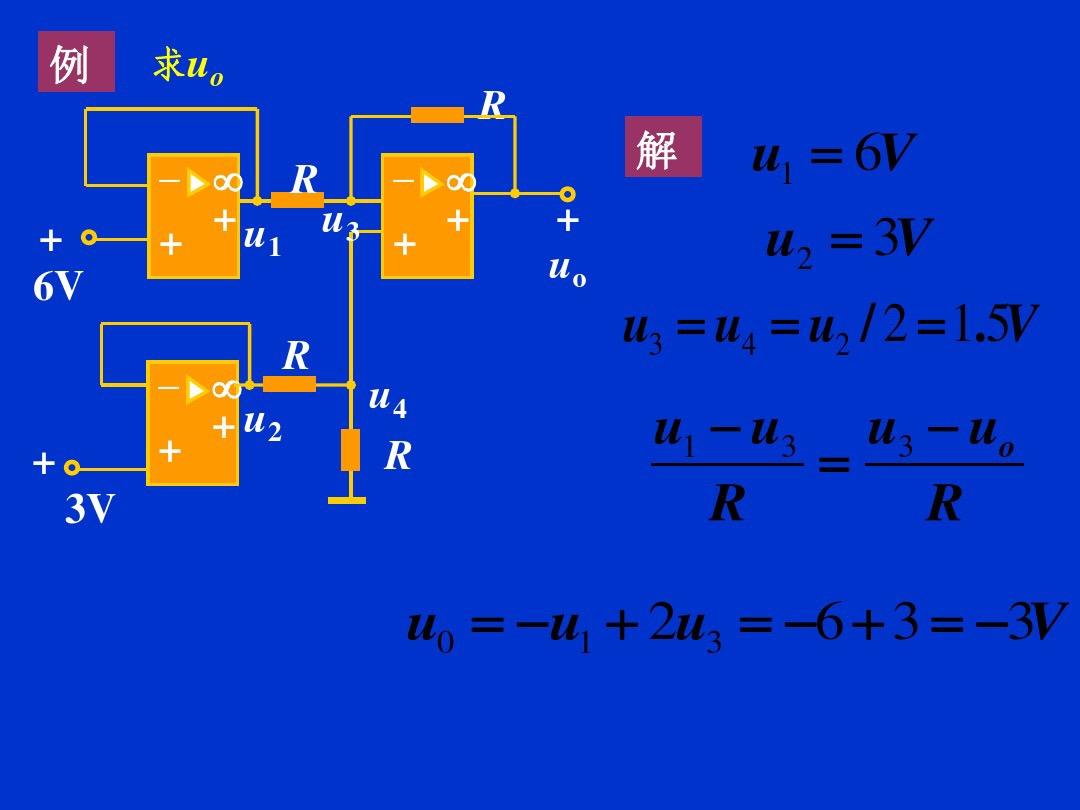

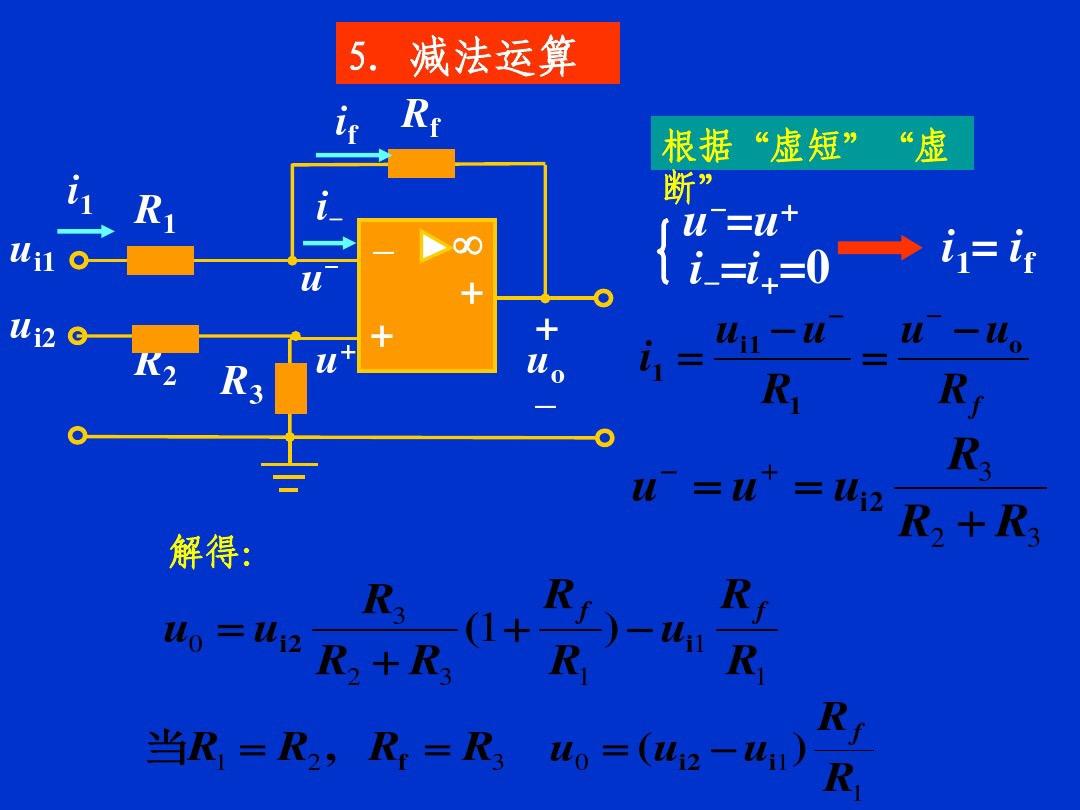

在电子电路学习过程中我们经常都会接触到运算放大器，运算放大器在电子电路中应用非常的广泛，特别是在集成电路里面，运算放大器不仅可以更好的模拟加，减，积分运算，还可以对电路进行模拟分析和信号处理，大大降低了集成电路的成本，那么什么是运算方法器呢？今天我们就通过7个简单的实例来看看运算放大器的具体应用：

放大电路在电工电子电路中随处可见，掌握放大电路基础是有必要

放大电路在电工电子电路中随处可见，因此掌握放大电路基础是有必要的。

电流负反馈偏置电路

放大电路中，通常使用的是电流负反馈偏置电路，本文主要讲解偏置电路稳定工作原理。

一：元件介绍

b：三极管基极。

Ib：三极管基极电流。

c：三极管集电极。

Ic：三极管集电极电流。

e：三极管发射极。

Ie：三极管发射极电流。

Ub：三极管基极电压。

Ube：三极管基极发射极电压。

R1、R2：称为基极分压电阻，为电路核心放大器件三极管提供基极电流。当基极电流（Ib）变化时，Ub（R2两端的电压）基本保持不变。

R4：称为发射极电阻，也称为稳定电阻，又称为反馈电阻，放大电路关键元件！作用是稳定直流工作点，当三极管放大电路由于温度上升等因素，使集电极电流（Ic)保持稳定，稳定原理如下：

二：放大电路稳定工作原理

稳定原理流程图

1：由于温度上升使集电极Ic增加，发射极电流Ie跟着增大，R4两端的电压IeR4跟着增大，Ub是分压电阻提供，Ub基本保持不变， 由于Ube=Ub-IeR4，因此Ube会下降，相应基极电流Ib就会减小，集电极Ic增加被抑制，从而稳定集电极电流直流工作点，从而降低了温度上升对电路的不良影响。

2：R4反馈电阻放大电路关键元件，适当增加R4阻值，反馈越大，稳定性好。因此要根据实际电路设计进行合理选择，为了减小交流能量在R4上的损耗，增加了C3电容让交流旁路到地，可以提高放大电路的交流增益。

3：电流负反馈偏置电路具有良好的温度稳定性，只要选择合适的偏置电阻阻值，设计好合理的直流工作点，就可以让放大电路稳定可靠地工作。因此是放大电路中应用较多的偏置电路。
