电子元器件维修入门教程

电子元件知识入门-特点-分类篇：主要介绍了电源器件电容器、电感器、二、三极管以及集成电路等部件常见故障产生的原因以及解决措施。

（一）电容篇

1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c （f表示交流信号的频率，C表示电容容量）

电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法

容量大的电容其容量值在电容上直接标明，如10 uF/16V

容量小的电容其容量值在电容上用字母表示或数字表示

字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF

数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF

3、电容容量误差表

符 号 F G J K L M

允许误差 ±1% ±2% ±5% ±10% ±15% ±20%

如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

4、故障特点

在实际维修中，电容器的故障主要表现为：

（1）引脚腐蚀致断的开路故障。

（2）脱焊和虚焊的开路故障。

（3）漏液后造成容量小或开路故障。

（4）漏电、严重漏电和击穿故障。

贴片式元器件的拆卸、焊接技巧

贴片式元器件的拆卸、焊接宜选用200～280℃调温式尖头烙铁。

贴片式电阻器、电容器的基片大多采用陶瓷材料制作，这种材料受碰撞易破裂，因此在拆卸、焊接时应掌握控温、预热、轻触等技巧。控温是指焊接温度应控制在200～250℃左右。预热指将待焊接的元件先放在100℃左右的环境里预热1～2分钟，防止元件突然受热膨胀损坏。轻触是指操作时烙铁头应先对印制板的焊点或导带加热，尽量不要碰到元件。另外还要控制每次焊接时间在3秒钟左右，焊接完毕后让电路板在常温下自然冷却。以上方法和技巧同样适用于贴片式晶体

（二）电感

电感在电路中常用“L”加数字表示，如：L6表示编号为6的电感。

电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。

直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。

电感一般有直标法和色标法，色标法与电阻类似。如：棕、黑、金、金表示1uH（误差5%）的电感。

电感的基本单位为：亨（H） 换算单位有：1H=103mH=106uH。

（三）二、三极管

晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。

1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

4、常用的1N4000系列二极管耐压比较如下：

型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007

耐压（V） 50 100 200 400 600 800 1000

电流（A） 均为1

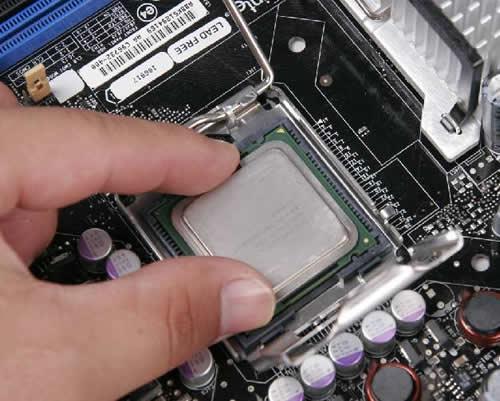

（四）集成电路

贴片式集成电路的引脚数量多、间距窄、硬度小，如果焊接温度不当，极易造成引脚焊锡短路、虚焊或印制线路铜箔脱离印制板等故障。拆卸贴片式集成电路时，可将调温烙铁温度调至260℃左右，用烙铁头配合吸锡器将集成电路引脚焊锡全部吸除后，用尖嘴镊子轻轻插入集成电路底部，一边用烙铁加热，一边用镊子逐个轻轻提起集成电路引脚，使集成电路引脚逐渐与印制板脱离。用镊子提起集成电路时一定要随烙铁加热的部位同步进行，防止操之过急将线路板损坏。

换入新集成电路前要将原集成电路留下的焊锡全部清除，保证焊盘的平整清洁。然后将待焊集成电路引脚用细砂纸打磨清洁，均匀搪锡，再将待焊集成电路脚位对准印制板相应焊点，焊接时用手轻压在集成电路表面，防止集成电路移动，另一只手操作电烙铁蘸适量焊锡将集成电路四角的引脚与线路板焊接固定后，再次检查确认集成电路型号与方向，正确后正式焊接，将烙铁温度调节在250℃左右，一只手持烙铁给集成电路引脚加热，另一只手将焊锡丝送往加热引脚焊接，直至全部引脚加热焊接完毕，最后仔细检查和排除引脚短路和虚焊，待焊点自然冷却后，用毛刷蘸无水酒精再次清洁线路板和焊点，防止遗留焊渣。

检修模块电路板故障前，宜先用毛刷蘸无水酒精清理印制板，清除板上灰尘、焊渣等杂物，并观察原电路板是否存在虚焊或焊渣短路等现象，以及早发现故障点，节省检修时间。

在电路检修时，经常需要从印刷电路板上拆卸集成电路， 由于集成电路引脚多又密集，拆卸起来很困难，有时还会损害集成电路及电路板。这里总结了几种行之有效的集成电路拆卸方法，供大家参考。

●吸锡器吸锡拆卸法。

使用吸锡器拆卸集成块，这是一种常用的专业方法，使用工具为普通吸、焊两用电烙铁，功率在35W以上。拆卸集成块时，只要将加热后的两用电烙铁头放在要拆卸的集成块引脚上，待焊点锡融化后被吸入细锡器内，全部引脚的焊锡吸完后集成块即可拿掉。

●医用空心针头拆卸法。

取医用8至12号空心针头几个。使用时针头的内经正好套住集成块引脚为宜。拆卸时用烙铁将引脚焊锡溶化，及时用针头套住引脚，然后拿开烙铁并旋转针头，等焊锡凝固后拔出针头。这样该引脚就和印制板完全分开。所有引脚如此做一遍后，集成块就可轻易被拿掉。

●电烙铁毛刷配合拆卸法。

该方法简单易行，只要有一把电烙铁和一把小毛刷即可。拆卸集成块时先把电烙铁加热，待达到溶锡温度将引脚上的焊锡融化后，趁机用毛刷扫掉溶化的焊锡。这样就可使集成块的引脚与印制板分离。该方法可分脚进行也可分列进行。最后用尖镊子或小“一”字螺丝刀撬下集成块。

●增加焊锡融化拆卸法。

该方法是一种省事的方法，只要给待拆卸的集成块引脚上再增加一些焊锡，使每列引脚的焊点连接起来，这样以利于传热，便于拆卸。拆卸时用电烙铁每加热一列引脚就用尖镊子或小“一”字螺丝刀撬一撬，两列引脚轮换加热，直到拆下为止。一般情况下，每列引脚加热两次即可拆下。

●多股铜线吸锡拆卸法。

就是利用多股铜芯塑胶线，去除塑胶外皮，使用多股铜芯丝（可利用短线头）。使用前先将多股铜芯丝上松香酒精溶液，待电烙铁烧热后将多股铜芯丝放到集成块引脚上加热，这样引脚上的锡焊就会被铜丝吸附，吸上焊锡的部分可剪去，重复进行几次就可将引脚上的焊锡全部吸走。有条件也可使用屏蔽线内的编织线。只要把焊锡吸完，用镊子或小“一”字螺丝刀轻轻一撬，集成块即可取下。

到这里，关于《电子元器件维修入门教程》已经说完了，该内容是云汉芯城小编通过网络搜集资料整理而成，如果你还想了解更多关于电子元器件的相关知识及电子元器件行业实时市场信息，敬请关注微信公众号 【云汉芯城】

（素材来自网络，由云汉芯城小编搜集网络资料编辑整理，如有问题请联系处理！）

电子元器件维修入门

(一)电容篇

电容

1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)

电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法

容量大的电容其容量值在电容上直接标明，如10 uF/16V

容量小的电容其容量值在电容上用字母表示或数字表示

字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF

数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF

3、电容容量误差表

符 号 F G J K L M

允许误差 ±1% ±2% ±5% ±10% ±15% ±20%

如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

4、故障特点

在实际维修中，电容器的故障主要表现为：

（1）引脚腐蚀致断的开路故障。

（2）脱焊和虚焊的开路故障。

（3）漏液后造成容量小或开路故障。

（4）漏电、严重漏电和击穿故障。

贴片式元器件的拆卸、焊接技巧

贴片式元器件的拆卸、焊接宜选用200～280℃调温式尖头烙铁。

贴片式电阻器、电容器的基片大多采用陶瓷材料制作，这种材料受碰撞易破裂，因此在拆卸、焊接时应掌握控温、预热、轻触等技巧。控温是指焊接温度应控制在200～250℃左右。预热指将待焊接的元件先放在100℃左右的环境里预热1～2分钟，防止元件突然受热膨胀损坏。轻触是指操作时烙铁头应先对印制板的焊点或导带加热，尽量不要碰到元件。另外还要控制每次焊接时间在3秒钟左右，焊接完毕后让电路板在常温下自然冷却。以上方法和技巧同样适用于贴片式晶体

（二）电感

电感在电路中常用“L”加数字表示，如：L6表示编号为6的电感。

电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。

直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。

电感一般有直标法和色标法，色标法与电阻类似。如：棕、黑、金、金表示1uH（误差5%）的电感。

电感的基本单位为：亨（H） 换算单位有：1H=103mH=106uH。

（三）二、三极管

晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。

1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

4、常用的1N4000系列二极管耐压比较如下：

型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007

耐压（V） 50 100 200 400 600 800 1000

电流（A） 均为1

（四）集成电路

贴片式集成电路的引脚数量多、间距窄、硬度小，如果焊接温度不当，极易造成引脚焊锡短路、虚焊或印制线路铜箔脱离印制板等故障。拆卸贴片式集成电路时，可将调温烙铁温度调至260℃左右，用烙铁头配合吸锡器将集成电路引脚焊锡全部吸除后，用尖嘴镊子轻轻插入集成电路底部，一边用烙铁加热，一边用镊子逐个轻轻提起集成电路引脚，使集成电路引脚逐渐与印制板脱离。用镊子提起集成电路时一定要随烙铁加热的部位同步进行，防止操之过急将线路板损坏。

换入新集成电路前要将原集成电路留下的焊锡全部清除，保证焊盘的平整清洁。然后将待焊集成电路引脚用细砂纸打磨清洁，均匀搪锡，再将待焊集成电路脚位对准印制板相应焊点，焊接时用手轻压在集成电路表面，防止集成电路移动，另一只手操作电烙铁蘸适量焊锡将集成电路四角的引脚与线路板焊接固定后，再次检查确认集成电路型号与方向，正确后正式焊接，将烙铁温度调节在250℃左右，一只手持烙铁给集成电路引脚加热，另一只手将焊锡丝送往加热引脚焊接，直至全部引脚加热焊接完毕，最后仔细检查和排除引脚短路和虚焊，待焊点自然冷却后，用毛刷蘸无水酒精再次清洁线路板和焊点，防止遗留焊渣。

检修模块电路板故障前，宜先用毛刷蘸无水酒精清理印制板，清除板上灰尘、焊渣等杂物，并观察原电路板是否存在虚焊或焊渣短路等现象，以及早发现故障点，节省检修时间。

怎样拆卸电路板上的集成电路块

在电路检修时，经常需要从印刷电路板上拆卸集成电路, 由于集成电路引脚多又密集，拆卸起来很困难，有时还会损害集成电路及电路板。这里总结了几种行之有效的集成电路拆卸方法，供大家参考。

●吸锡器吸锡拆卸法。

使用吸锡器拆卸集成块，这是一种常用的专业方法，使用工具为普通吸、焊两用电烙铁，功率在35W以上。拆卸集成块时，只要将加热后的两用电烙铁头放在要拆卸的集成块引脚上，待焊点锡融化后被吸入细锡器内，全部引脚的焊锡吸完后集成块即可拿掉。

●医用空心针头拆卸法。

取医用8至12号空心针头几个。使用时针头的内经正好套住集成块引脚为宜。拆卸时用烙铁将引脚焊锡溶化，及时用针头套住引脚，然后拿开烙铁并旋转针头，等焊锡凝固后拔出针头。这样该引脚就和印制板完全分开。所有引脚如此做一遍后，集成块就可轻易被拿掉。

●电烙铁毛刷配合拆卸法。

该方法简单易行，只要有一把电烙铁和一把小毛刷即可。拆卸集成块时先把电烙铁加热，待达到溶锡温度将引脚上的焊锡融化后，趁机用毛刷扫掉溶化的焊锡。这样就可使集成块的引脚与印制板分离。该方法可分脚进行也可分列进行。最后用尖镊子或小“一”字螺丝刀撬下集成块。

●增加焊锡融化拆卸法。

该方法是一种省事的方法，只要给待拆卸的集成块引脚上再增加一些焊锡，使每列引脚的焊点连接起来，这样以利于传热，便于拆卸。拆卸时用电烙铁每加热一列引脚就用尖镊子或小“一”字螺丝刀撬一撬，两列引脚轮换加热，直到拆下为止。一般情况下，每列引脚加热两次即可拆下。

●多股铜线吸锡拆卸法。

就是利用多股铜芯塑胶线，去除塑胶外皮，使用多股铜芯丝（可利用短线头）。使用前先将多股铜芯丝上松香酒精溶液，待电烙铁烧热后将多股铜芯丝放到集成块引脚上加热，这样引脚上的锡焊就会被铜丝吸附，吸上焊锡的部分可剪去，重复进行几次就可将引脚上的焊锡全部吸走。有条件也可使用屏蔽线内的编织线。只要把焊锡吸完，用镊子或小“一”字螺丝刀轻轻一撬，集成块即可取下。
