激光电子应用论文「论文集锦」激光技术应用——《电子技术应用》优秀论文集锦|上海羊羽卓进出口贸易有限公司

「论文集锦」激光技术应用——《电子技术应用》优秀论文集锦

激光是20世纪60年代的新光源。 由于激光具有方向性好、亮度高、单色性好等特点而得到广泛应用。 激光技术自发明以来，已经在工业领域取得广泛应用。

工业、医疗、航空航天以及军事领域，激光技术都展现出传统技术无法比拟的优势。

除此之外，激光作为优异的光源，开始进入越来越多的前沿应用领域。

近年来，《电子技术应用》刊载了一些激光技术应用方面的优秀稿件，整理于此，欢迎相关领域研究者参考借鉴！

1 水下高速激光通信系统及组网技术研究

设计了一种水下高速激光通信系统。系统以STM32F407为微控制器，以AD9660为激光驱动芯片构成光发射机，以光电探测器、信号调理电路、自动增益控制电路、解调电路构成光接收机，支持10/100 M以太网数据通信。该系统可以实现水下点到点距离50 m、1 Mb/s速率的高速低误码率通信。

阅读全文： http://www.chinaaet.com/article/3000071294

中文引用格式：张军，蔡文郁，温端强. 水下高速激光通信系统及组网技术研究[J].电子技术应用，2017，43(9)：53-56，60.

2 激光点云解算的软硬件协同设计与实现

为了满足机载激光雷达点云解算的实时性要求，采用基于软硬件协同的设计方法，设计、实现了激光点云解算的SoC。通过使用基于AXI-4的DMA高速传输方式，运用流水线优化和存储优化方法，实现了高性能的硬件加速器。

阅读全文： http://www.chinaaet.com/article/3000099634

中文引用格式：何锐斌，李子扬，贺文静，等. 激光点云解算的软硬件协同设计与实现[J].电子技术应用，2019，45(3)：100-103.

3 基于多层激光雷达的可行驶区域信息提取算法

提出了一种基于多层激光雷达可行驶区域信息提取算法。根据雷达返回数据的特征结合数据区间密度分布获得路沿点集，并利用基于加权欧氏距离KNN改进的OPTICS算法对得到的路沿点聚类。通过改进的OPTICS算法将路面上的障碍物点云进行聚类，并通过计算得到障碍物的位置、距离、尺寸等信息。

阅读全文： http://www.chinaaet.com/article/3000072975

中文引用格式：段建民，王昶人，任璐，等. 基于多层激光雷达的可行驶区域信息提取算法[J].电子技术应用，2017，43(10)：78-82.

4 基于Cortex-A53平台的激光雷达SLAM实现

提出了在Cortex-A53处理器平台上实现激光雷达SLAM的方法。完成了Cortex-A53处理器平台上软件平台的构建，并结合激光雷达采集的数据实现了SLAM，对相关程序进行了优化使得处理器的性能满足程序的运算量。

阅读全文： http://www.chinaaet.com/article/3000078204

中文引用格式：李洋，余先涛，贺勇，等. 基于Cortex-A53平台的激光雷达SLAM实现[J].电子技术应用，2018，44(2)：105-108.

5 基于多核DSP的激光点云解算算法并行设计

设计了基于TMS320C6678多核DSP的并行、高效激光点云处理方法。介绍了点云解算的算法原理和特点；说明了基于TMS320C6678多核DSP的并行点云解算架构设计；利用机载激光雷达系统获取的数据对设计的多核DSP并行处理架构进行了验证，并比较分析了同平台下单核和多核处理器的运行效率。

中文引用格式：牛京玉，胡坚，孟凡荣，等. 基于多核DSP的激光点云解算算法并行设计[J].电子技术应用，2017，43(2)：54-57.

6 激光探测器光斑质心算法硬件设计

该方法充分利用了FPGA对信号的高速并行处理能力，能够完成每秒300帧图像传输的同时，实时提取每帧图像的质心坐标供计算机使用，对计算机的配置不需高要求。该方法为控制接收多台相机数据并同时进行信号处理提供了有效途径。

中文引用格式：李荣翠. 激光探测器光斑质心算法硬件设计[J].电子技术应用，2018，44(2)：13-15，19.

原创声明：此内容为AET网站原创，未经授权禁止转载。

顶刊长篇综述《IMR》IF=1956：钢的激光增材制造

近日，国际材料领域顶级综述期刊《International Materials Reviews》在线发表了澳大利亚昆士兰大学张明星教授（通讯作者，H-index=57）团队的长篇综述“Laser additive manufacutring of steels”。昆士兰大学的博士后尹宇和谭启玚为该论文的共同第一作者。

本文系统的概述了高性能钢的激光增材制造 (LAM) 研究现状。以典型高性能钢种为例，重点讨论了LAM工艺、微观结构和机械性能之间的内在关系；提出了当前钢材LAM中的各类问题；概括了用于进一步提高LAM钢材性能的相关技术；最后指出了钢材 LAM 所面临的挑战和前景。

论文链接：

https://doi.org/10.1080/09506608.2021.1983351

【内容梗概】

目前，基于激光的增材制造技术 (LAM) 能够用于制造复杂形状的部件、修复损坏的零件以及航空、汽车、电子和生物医学行业的快速加工。LAM技术经历了 30 多年的发展已经能够用于制造各类金属部件。目前最常见的 LAM 合金有钢铁材料、钛合金、镍合金、铜合金和铝合金。作为各工业部门中使用最广泛的金属材料，钢铁材料具备较大的工业应用潜力，在LAM领域受到越来越多的关注。与传统的制造方法相比，LAM 的特殊性包括原料与激光束的相互作用、快速冷却、逐层堆积和多次热循环，因此产生了独特的微观结构和机械性能，同时可实现具有复杂几何形状部件的近净成形。为充分发挥金属增材制造的优势，目前对钢铁 LAM 的研究侧重于那些具有优异或特殊性能的材料，如高强度和韧性、高硬度/耐磨性、高耐腐蚀性和高焊接性。LAM 领域的研究最广泛的钢种包括不锈钢（例如奥氏体 316 钢、17-4 PH 钢等）、马氏体时效钢（例如 18Ni-300）和工具钢（例如 H13 和 M2）等。值得注意的是，大部分LAM钢铁产品仍处于研究的早期阶段。与铸造和锻造等传统制造工艺相比，由于复杂的冶金因素，LAM生产的钢的微观结构和综合性能更难以控制。因此，对钢材的 LAM研究进展进行全面的总结分析具有重要的理论和实践意义。

本文首先简述了两种典型LAM（L-PBF和L-DED）的特点，讨论了不同 LAM 工艺参数对钢部件的尺寸精度、缺陷、残余应力、微观结构和机械性能的影响。并以典型的奥氏体钢、铁素体钢、双相钢和马氏体钢等为例，重点讨论了LAM工艺、微观结构和机械性能之间的内在关系。指出了当前钢材LAM中的问题，如缺陷、残余应力、性能波动以及各向异性等。概括了用于进一步增强LAM钢材性能的相关技术，包括预处理，混合增材制造和后处理技术。最后，文章提出了钢材 LAM 所面临的持续挑战和前景。

文章指出目前两种典型的 LAM 系统（L-PBF和L-DED）均可以制造致密的钢部件。与传统工艺制造的部件相比， LAM 过程中的复杂热历史（高热梯度、快速冷却速率、重复热循环）导致钢中的形成异质微观结构（细晶，胞状结构、微尺度偏析、高密度的位错、纳米级氧化物等）。因此，尽管 LAM 生产的大多数钢都可以达到高强度（有些甚至比锻造钢更高），但 LAM 生产的钢部件的低延展性和抗疲劳性仍然是一个持续存在的问题。这归因于零件中的缺陷（气孔和裂纹）和高残余应力。马氏体钢的脆性尤其显著，如马氏体不锈钢和工具钢，表明它们的打印性较低。此外，与其他金属的增材制造一样，钢铁产品的质量密切依赖于 LAM 加工参数。因此，优化 LAM 处理参数仍然是必不可少的。此外，沿构建方向的柱状晶粒通常会导致性能各向异性，特别是在奥氏体、沉淀硬化和双相不锈钢中。

LAM钢部件的微观结构和机械性能在很大程度上取决于加工参数。LAM 过程中的多数变量及其相互作用会显着影响冶金过程和热历史（例如能量密度、冷却速率、热梯度）。特定钢的凝固和固态相变可以通过调整 LAM 加工参数（例如 DSS 和 PH SS 中的相变，马氏体时效钢中的原位析出）来改变。因此，加工参数的多种组合导致熔池几何形状、微观结构（缺陷、相成分、晶粒形态、织构等）的可变性，从而导致其力学性能的分散性。因此，优化 LAM 处理参数仍然是必不可少的。另一方面，这也可能为钢铁产品的微观结构控制提供一种简单可行的策略，以实现其定制化的性能。此外，另外一些钢，如奥氏体和铁素体不锈钢，特别适合 LAM，因其可以产生独特的微观结构和优异的力学性能。然而，一些钢，如大多数马氏体钢，尤其是 M2 工具钢，仍然面临 LAM 的挑战。

此外，目前提出的用于增强LAM部件质量和性能的工艺（包括预热、混合工艺和后处理工艺）被证实是有效的，尽管每种技术都有其局限性。例如，一些混合 LAM 方法（例如在 LAM 过程中进行机械加工和重熔）不可避免地会增加制造时间，有些可能会显着降低强度，例如 HIP。有些可能会导致样品在加工过程中被污染，例如喷丸强化和激光强化。因此，建议选择适当的工艺来提高零件的质量，以满足应用和性能要求。

基于上述内容，作者提出了一些可能值得未来研究关注的主题。

(1) 提高不同钢种的可打印性：目前，只有少数商用钢可以使用 LAM 工艺制造。但是，它们的可打印性不同。马氏体钢（例如 M2 工具钢、马氏体 SS）通常对应于低可打印性，而奥氏体钢则更具可打印性。为了拓宽LAM在钢材上的应用，有必要研究和了解控制钢材打印性的因素，并开发提高其打印性的技术。可以考虑广泛应用的微合金化方法或孕育处理，其中一些尝试已经有所报道（例如 420 马氏体不锈钢的原位微合金化）。值得注意的，通过少量添加或原位形成异质形核颗粒，可以在凝固过程中细化晶粒，这几乎不会改变商业合金的成分。

(2) LAM专用新型钢种的开发：除了现有的商业钢种，结合LAM工艺特点设计开发LAM专用新钢材可能会在该领域取得突破。例如，热循环引起的原位热处理不足以在马氏体时效钢的LAM 过程产生足够的沉淀物，导致强度低，YS 通常低于 1 GPa。然而，通过增加马氏体时效钢 (如Fe-19Ni-xAl)中的 Al 含量，在 LAM 过程中诱导产生了大量纳米沉淀。在为 LAM定制的 Fe19Ni5Ti 钢中也报道了类似的策略，其中使用原位沉淀强化和局部微观结构控制打印出交替的软硬层异质结构部件。此外，目前由 LAM 生产的铁素体不锈钢由于其精细的微观结构而具有优异的机械性能，这可能为我们提供一种策略来开发具有高机械性能的新型钢材。

(3) 复杂几何形状LAM钢构件的工艺-结构-性能关系：目前，大部分已发表的工作是基于从具有简单形状的特殊试样中获得的实验室实验数据。此类样品的工艺、微观结构和性能之间的关系已得到很好的理解。然而，将这种关系直接应用于具有复杂形状的实际工程部件仍然具有挑战性。如文中所述，由 LAM 生产的部件的微观结构和性能也依赖于部件的尺寸和几何形状。由于相关的文献或数据库较少，因此值得对此进行更多研究，以加速钢铁 LAM的工业应用。

【图文导读】

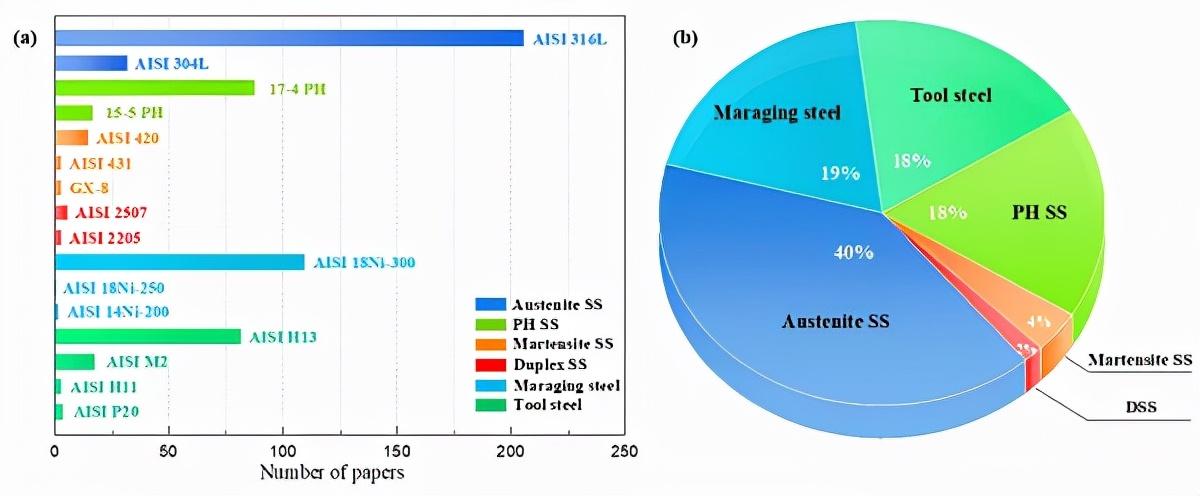

图 1 (a) 已发表的有关各类钢的 LAM 的论文数目；(b) 不同类别钢的 LAM 研究工作的百分比。数据来自 2020 年 4 月之前发表的论文。

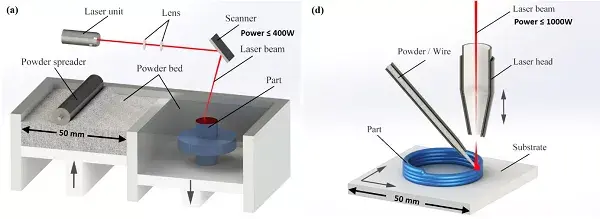

图2 L-PBF (a) 和 L-DED (b)示意图。

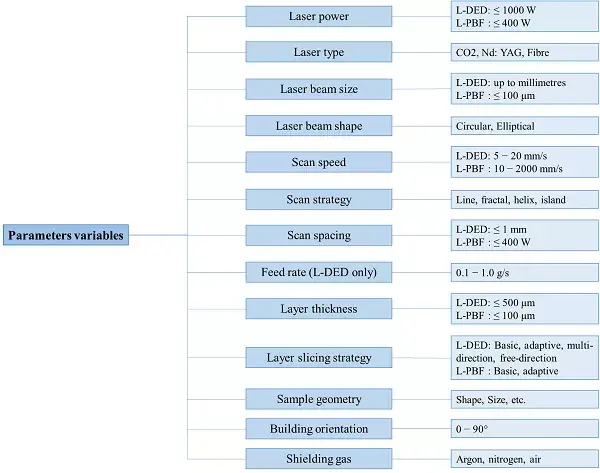

图 4 LAM 过程中的主要加工参数/变量及其类别/范围

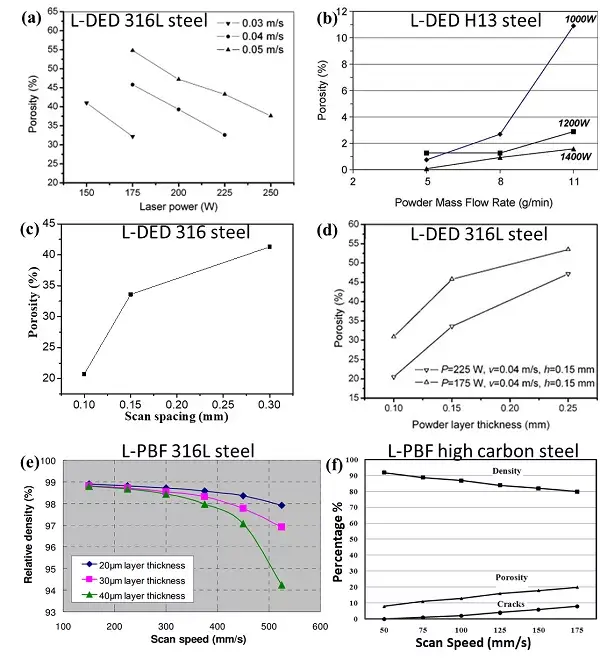

图 6 加工参数对 L-PBF 和 L-DED 制备的钢样品孔隙率的影响：(a) 激光功率；(b) 粉末进给率；(c) 扫描间隔；(d) 层厚和激光功率；(e) 扫描速度和层厚；(f) 扫描速度

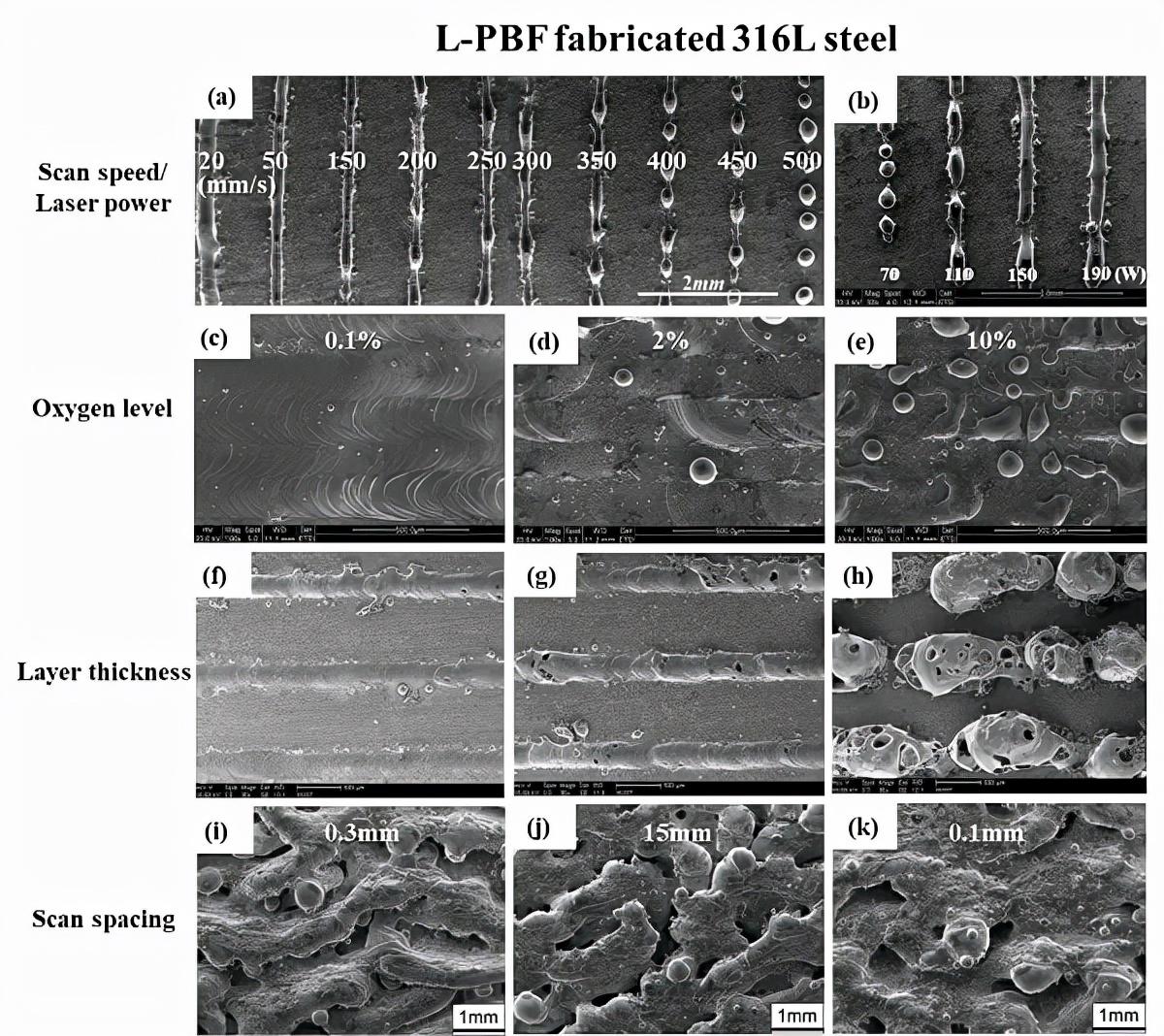

图7 不同加工参数下L-PBF打印的316L不锈钢的SEM形貌：(a)扫描速度；(b) 激光功率；(c-e) 氧气水平；(f-h) 层厚；(i-k) 扫描间距

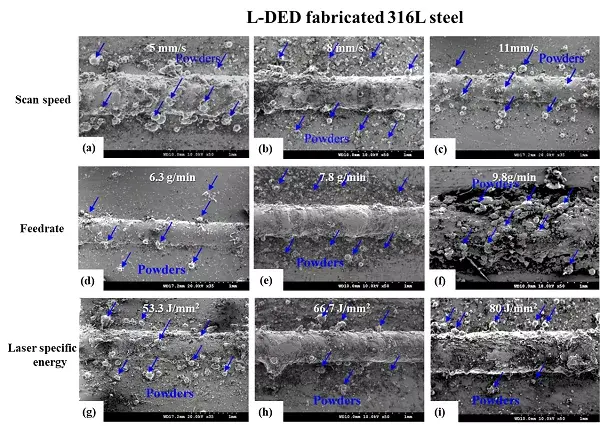

图8 不同加工参数下L-DED构建的316L不锈钢单道扫描轨迹的SEM显微照片：（a-d）扫描速度；(e-h) 送粉速度；(i-l) 激光能量 [94]。

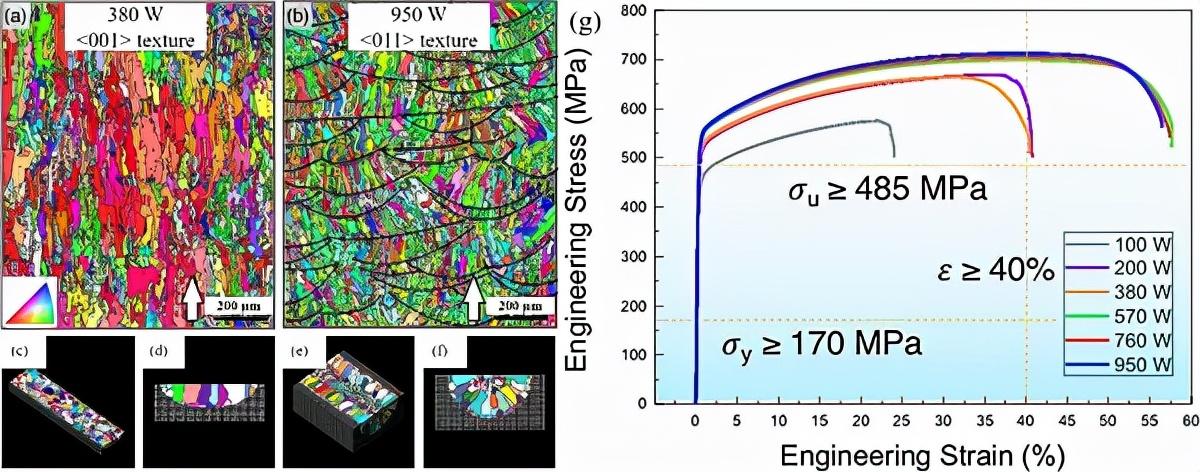

图 9 激光功率分别为 380 W (a) 和 950 W (b) 的 L-PBF 构建的 316L 不锈钢样品的微观结构 (a-f) 和拉伸性能 (g)

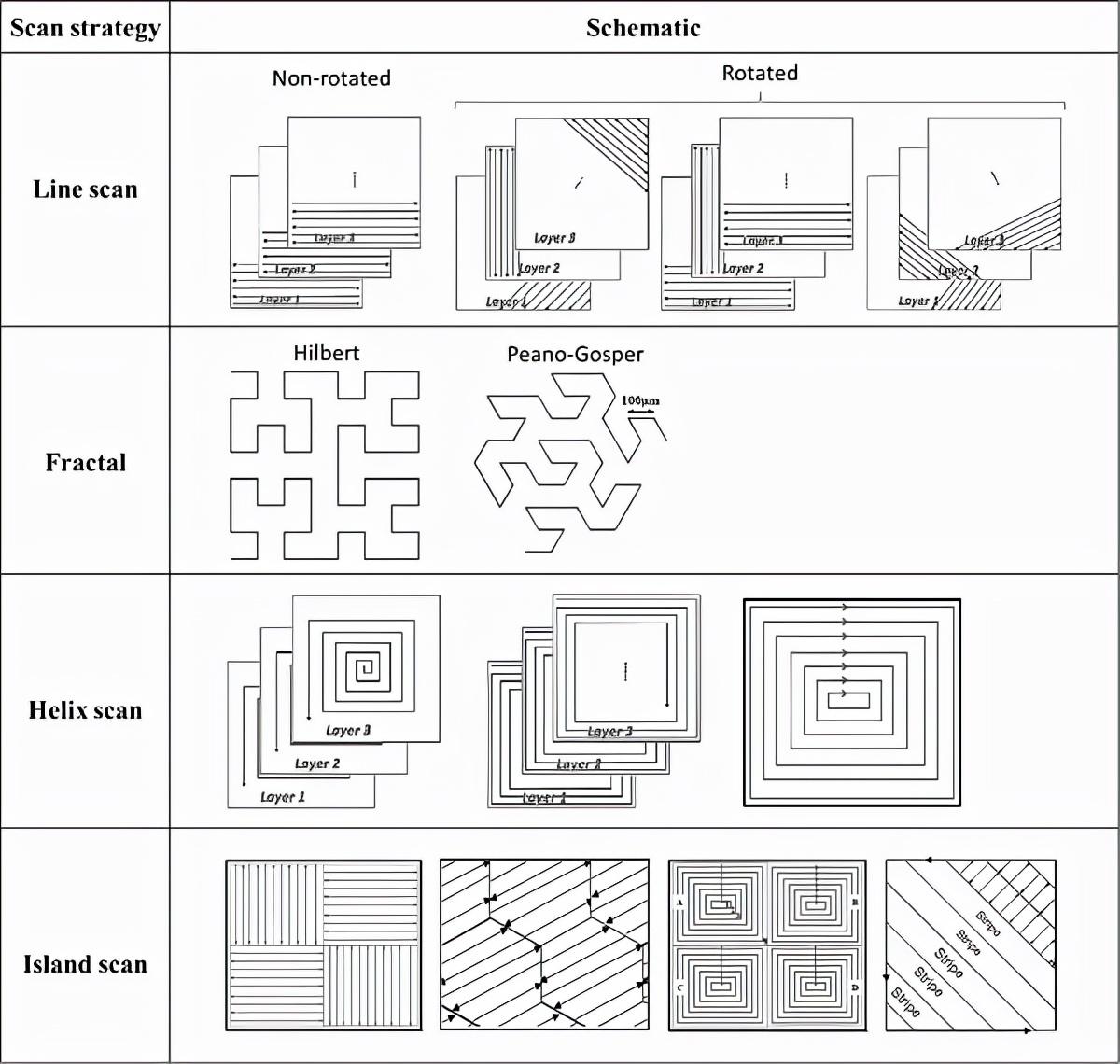

图 12 LAM 中使用的四种扫描策略

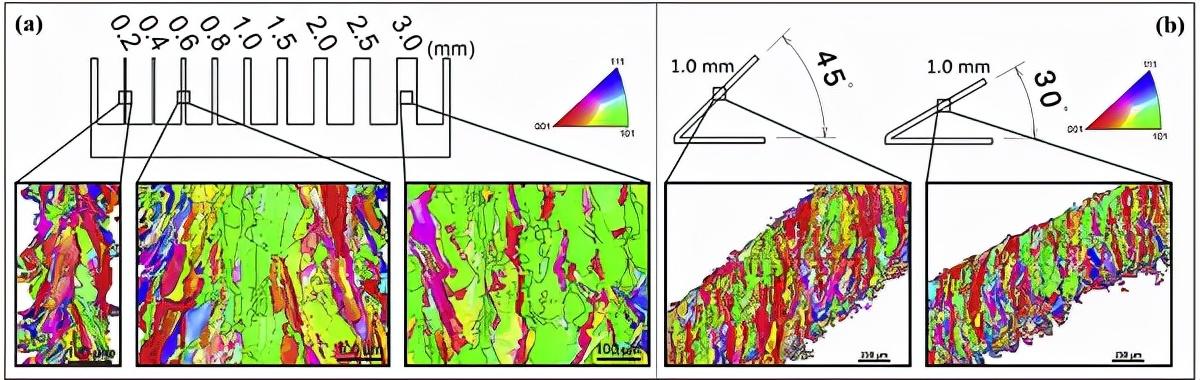

图19 L-PBF 构建的 316L 薄壁样品在构建方向上的 EBSD 取向图: 不同的厚度（a）和倾斜角（b）

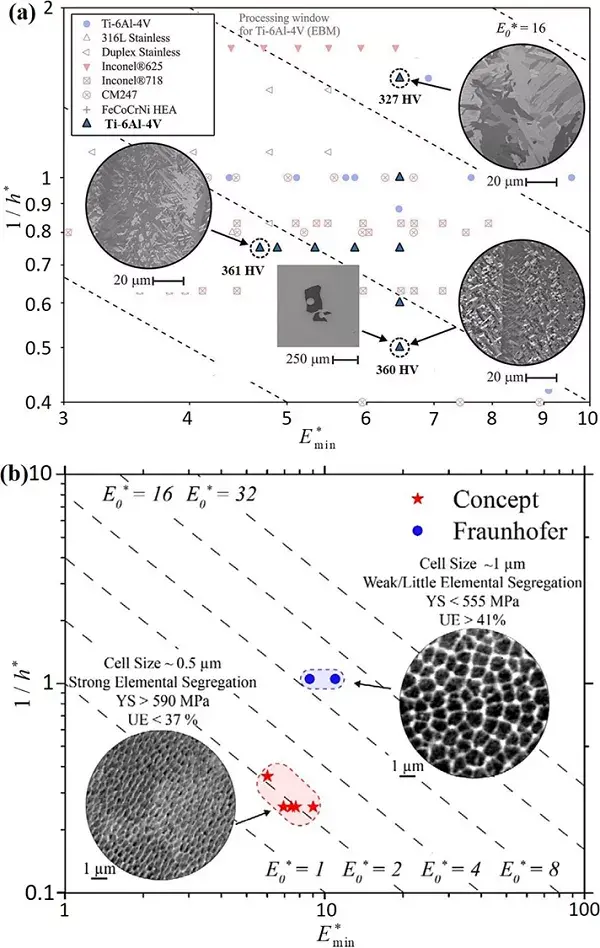

图24 EBM 构建的 Ti-6Al-4V (a) 和 L-PBF 构建的 316L 不锈钢 (b) 的标准化处理图

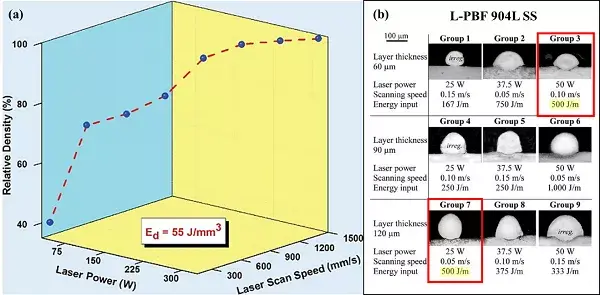

图25 (a)使用不同的激光功率和激光扫描速度组合（55 J/mm3 恒定能量密度）打印的Al-12Si 样品的相对密度；(b) 不同工艺参数下L-PBF 打印的 904L 钢单道横截面显微结构

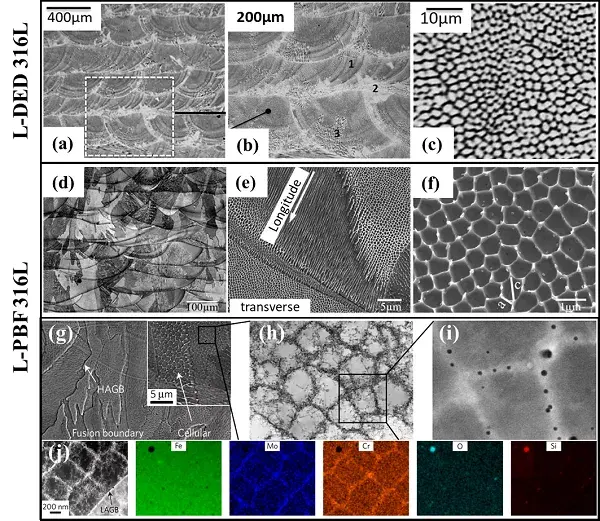

图 26 (a-c) L-DED 构建和 (d-e) L-PBF 构建的 316L 不锈钢样品中熔池和胞状结构的典型形态；(g) L-PBF 构建的 316L 钢样品横截面的 SEM 图像；(h) 胞状结构的明场 TEM 图像；(i)暗场 STEM 图像；(j) 胞状结构的 TEM-EDS 图

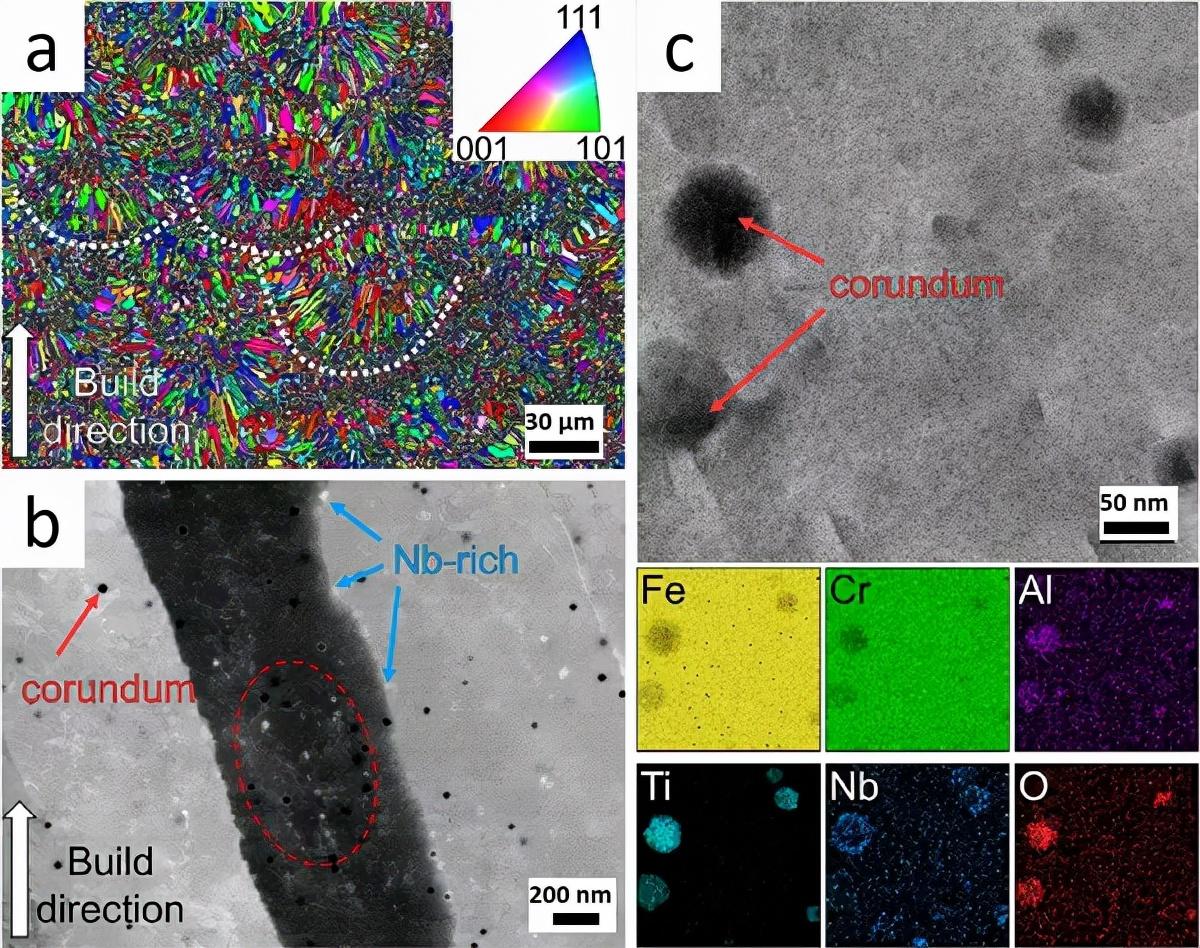

图 27 L-PBF 制造的 AISI 441 钢的微观结构（激光功率为 60 W，扫描速度为 120 mm/s）：（a）EBSD 取向图，虚线表示熔体池边界；(b) 高倍SEM显微照片，显示由刚玉颗粒装饰的胞状结构（红色箭头）和Nb偏析（蓝色箭头）；(c) HAADF 显微照片和相应的 EDS 图

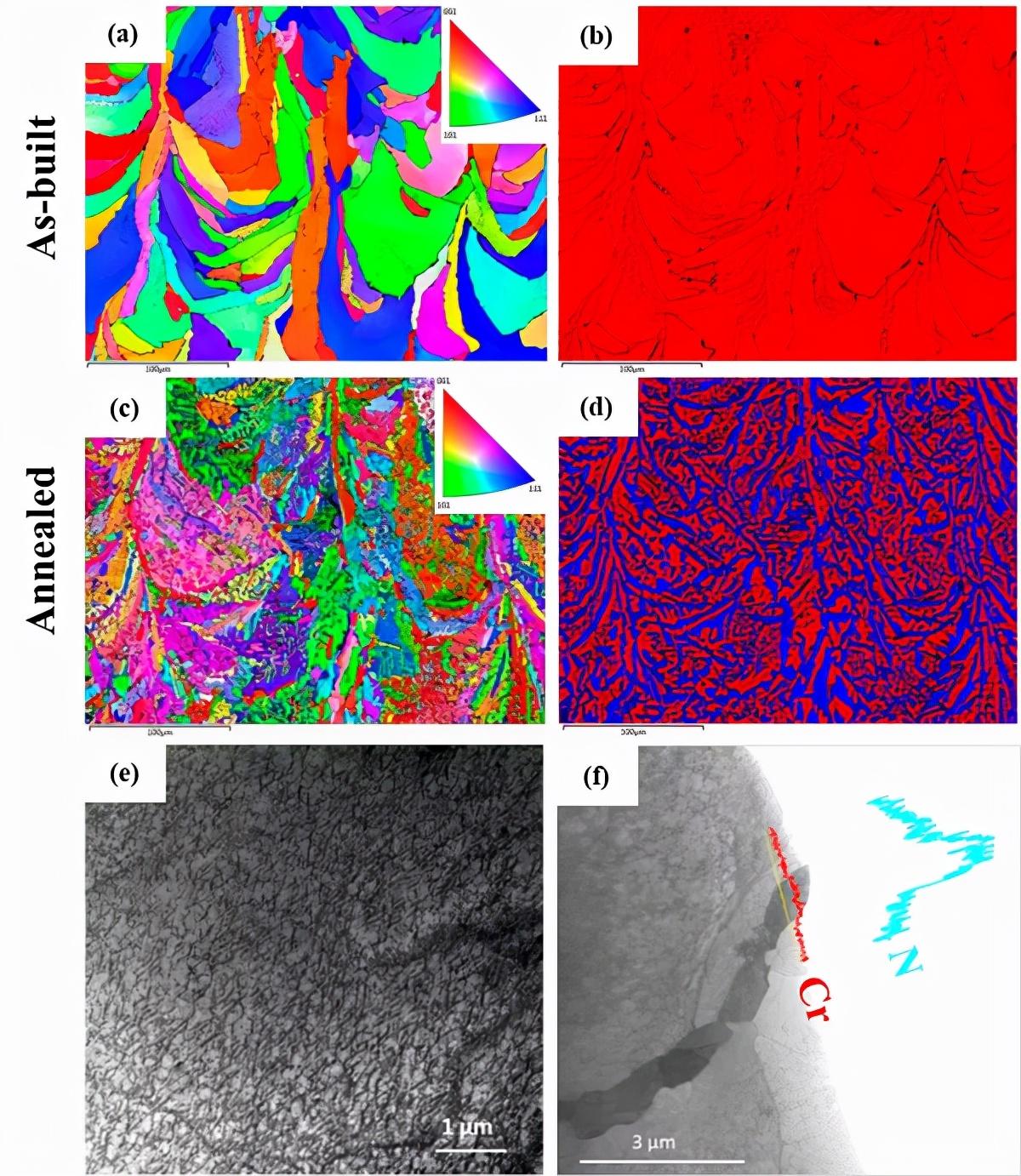

图 28 L-PBF 构建的 2205 DSS 试样的 EBSD 取向图 (a, c) 和相图 (b, d)（激光功率 250 W，扫描速度 850 mm/s，层厚 0.05 mm) 在 (a, b) 和 (c, d) 热处理之前 (a, b) 和之后 (c, d) 以 1000 °C/60 分钟进行热处理：相图中铁素体相呈红色，奥氏体相呈蓝色；TEM 图像显示 L-PBF 构建的 2507 DSS 样品（激光功率为 190 W，扫描速度为 750 mm/s，层厚为 0.02 mm）中的高密度位错 (e) 和氮化铬 (f) )。

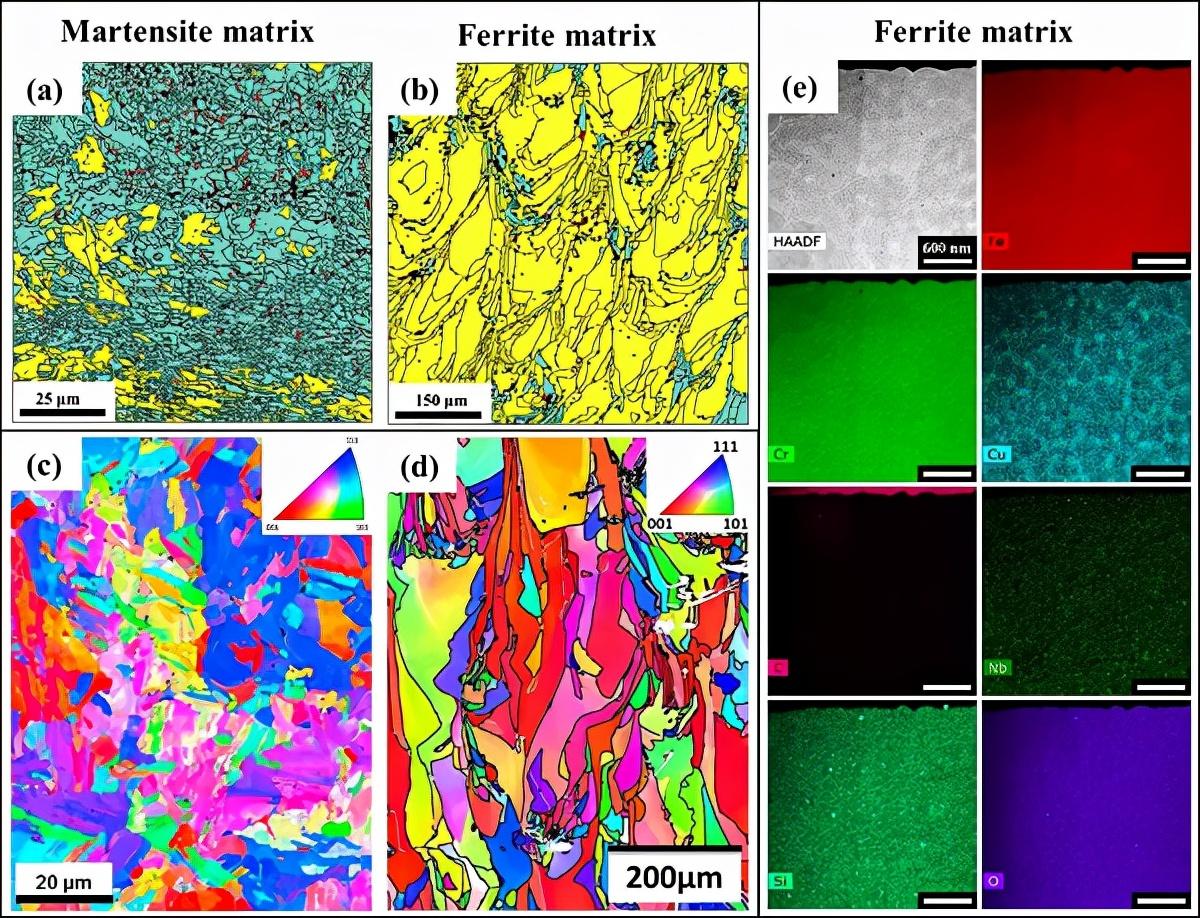

图 29 (a-b) 两种不同的 L-PBF 制造的 17-4 PH 钢获得的 EBSD 相图：奥氏体（红色）、铁素体（黄色）、马氏体（蓝色）[276]；(c-d) 具有马氏体 (c) [272] 和铁素体基体 (d) [277] 的 L-PBF 构建的 17-4 PH 钢的 EBSD 取向图；(e) L-PBF 构建的 17-4 PH 钢的 HAADF STEM 图像和 EDS 图 [265]

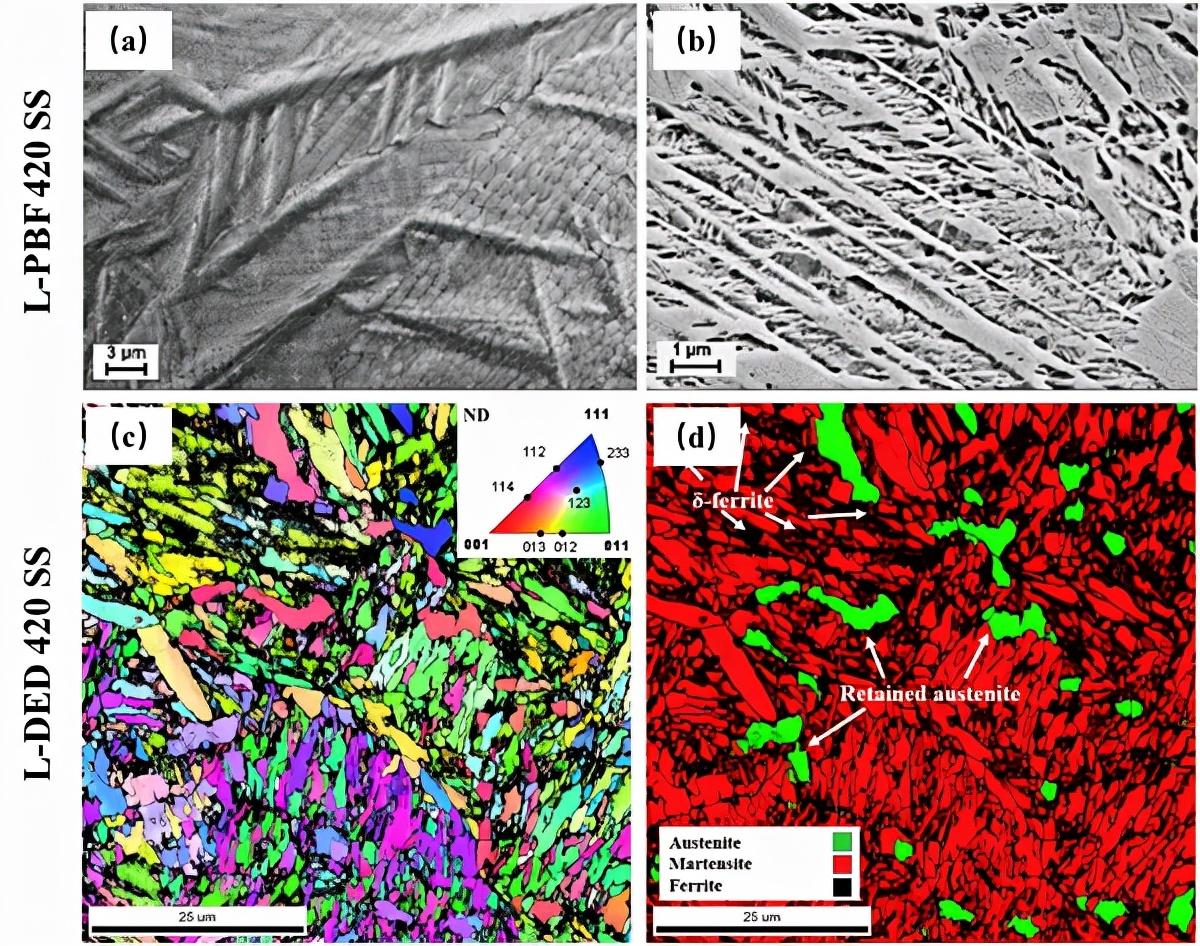

图 30 (a-b) L-PBF 420 马氏体不锈钢在 60 W 激光功率和 120 mm/s 扫描速度下的顶层 (a) 和内部区域 (b) SEM 图像 [287]；(c-d) 激光功率为 2500 W 且扫描速度为 10 mm/s 的 L-DED 制造的 420 马氏体不锈钢EBSD 取向图和相图 [284]。

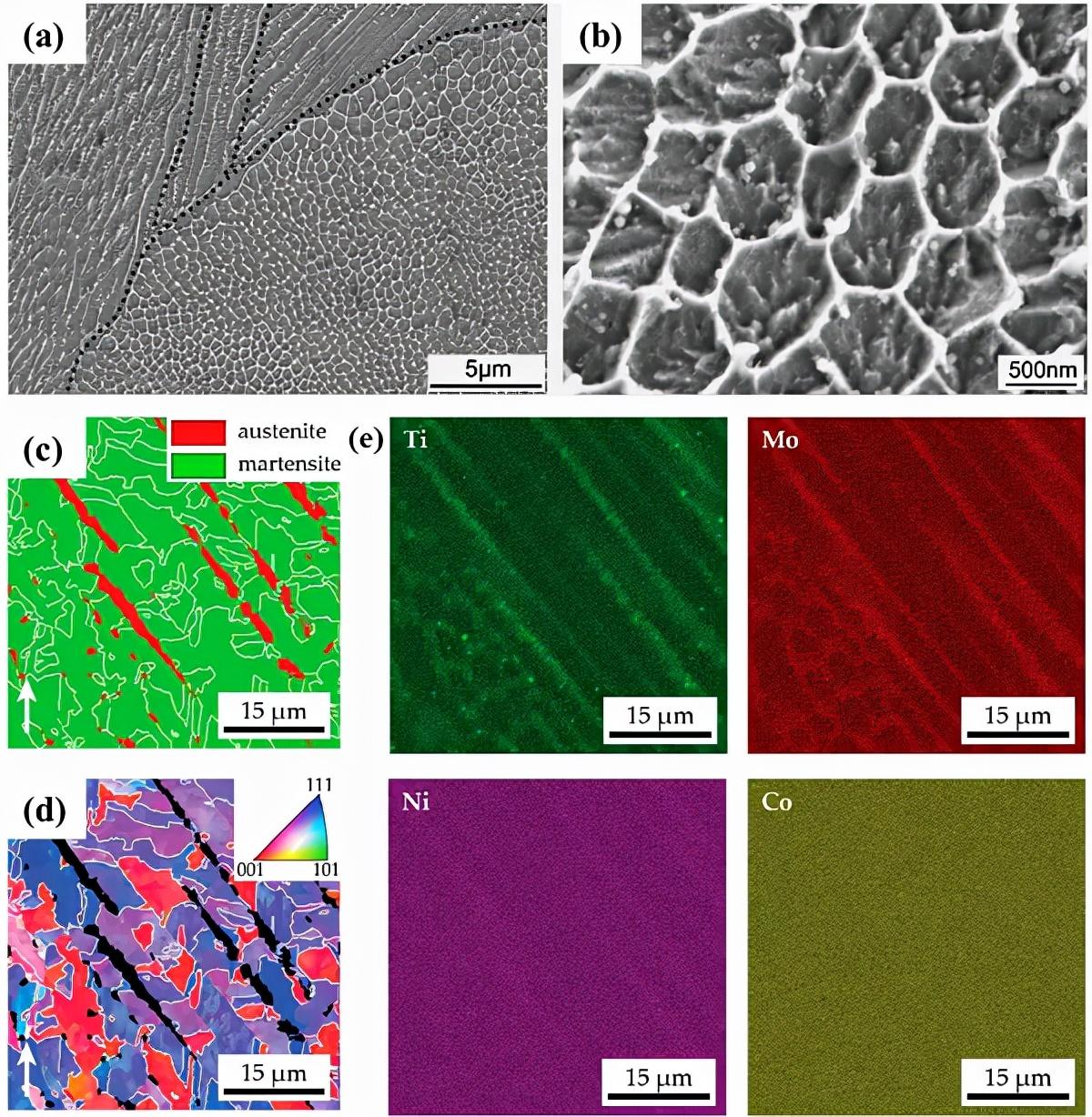

图 32 (a-b) L-PBF 18Ni-300 马氏体时效钢中的胞状结构（激光功率为 285W，扫描速度为 960mm/s，层厚为 0.04mm）[325]；L-DED 18Ni-300 马氏体时效钢（激光功率 800 W，扫描速度 10 mm/s， 0.42 毫米的层厚）[319]。

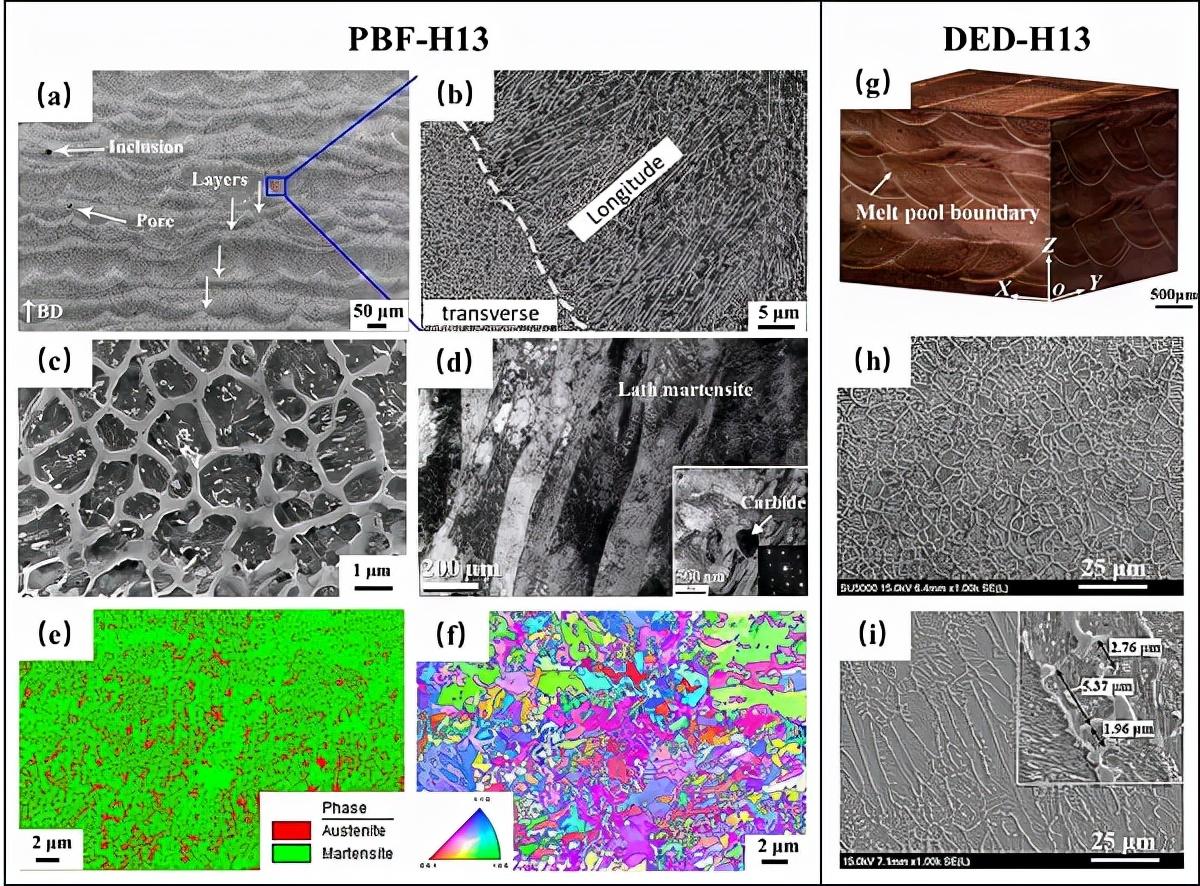

图 35 (a-c) L-PBF 构建的 H13 钢横截面的 SEM 图像；(d) L-PBF 制造的 H13 钢的 TEM 图像显示板条马氏体和 M23C6 碳化物 [349, 355]；L-PBF 制造的 H13 钢的 EBSD 相图 (e) 和取向图 (f) [343, 355]；(g) L-DED 构建的 H13 样品中微观结构；(h-i) L-DED H13 样品微观结构：(h) 顶部，(i) 中间 [346]

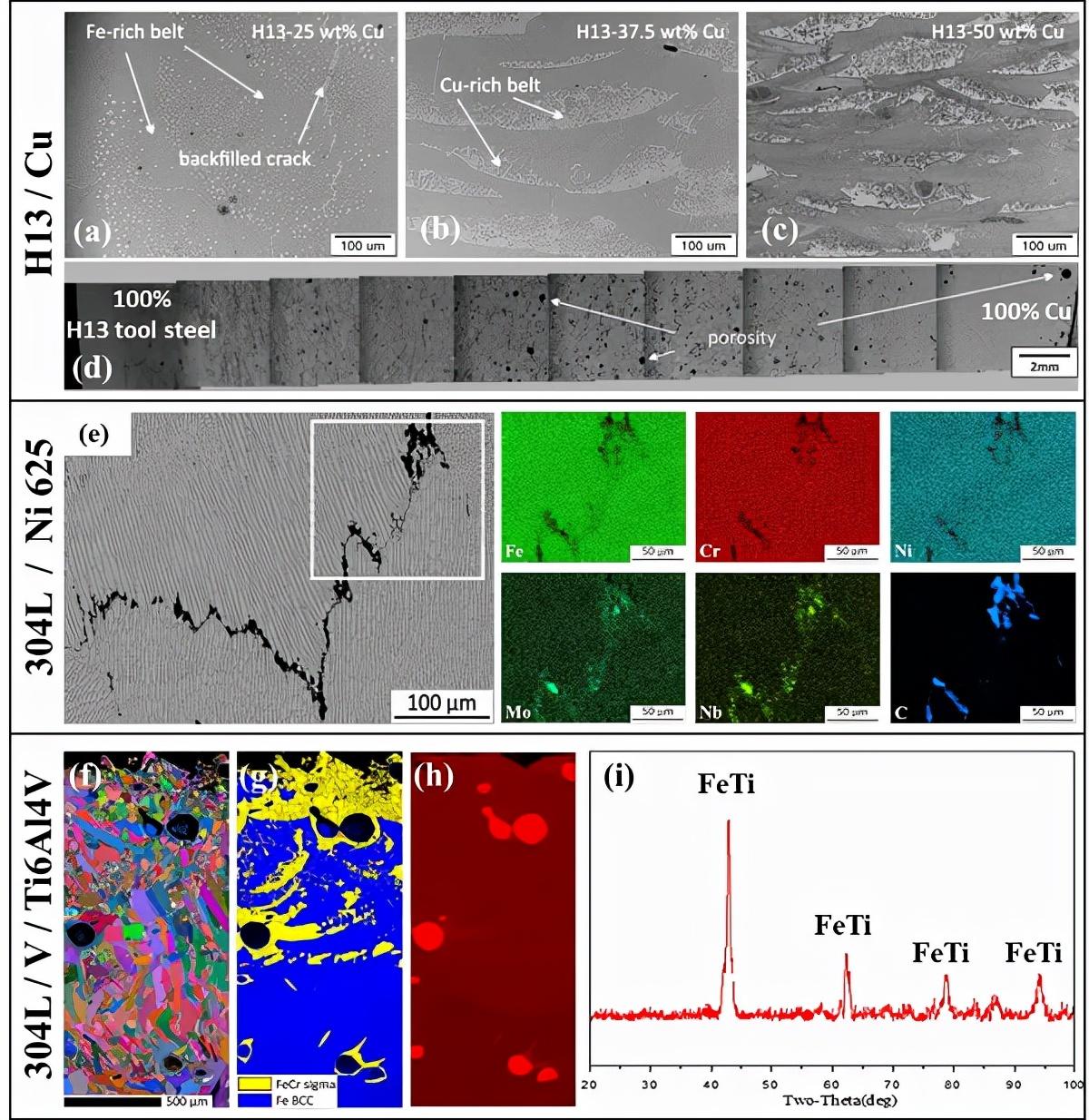

图 37 (a-c) 随机分布的两相网络结构和 (d) L-DED 制造的 H13/Cu FGM 样品的孔隙率（激光功率 440 W，扫描速度 6.2 mm/s，层厚 0.3 mm和 0.4 毫米的舱口空间）[370]；（e）由 L-DED（激光功率为 910 W，层厚为 0.5 mm）制造的 FGM 样品（304L 钢和 Inconel 625 合金）中裂纹的 BSE 图像和 EDS 结果[369]；304L/V梯度组件裂纹区域附近的EBSD取向图(f)、相图(g)和EDS图(h)；(i) 304L/V/Ti-6Al-4V 梯度组件裂纹表面的 X 射线衍射结果（激光功率 600 W，扫描速度 12.7 mm/s，层厚 0.381 mm）[373]

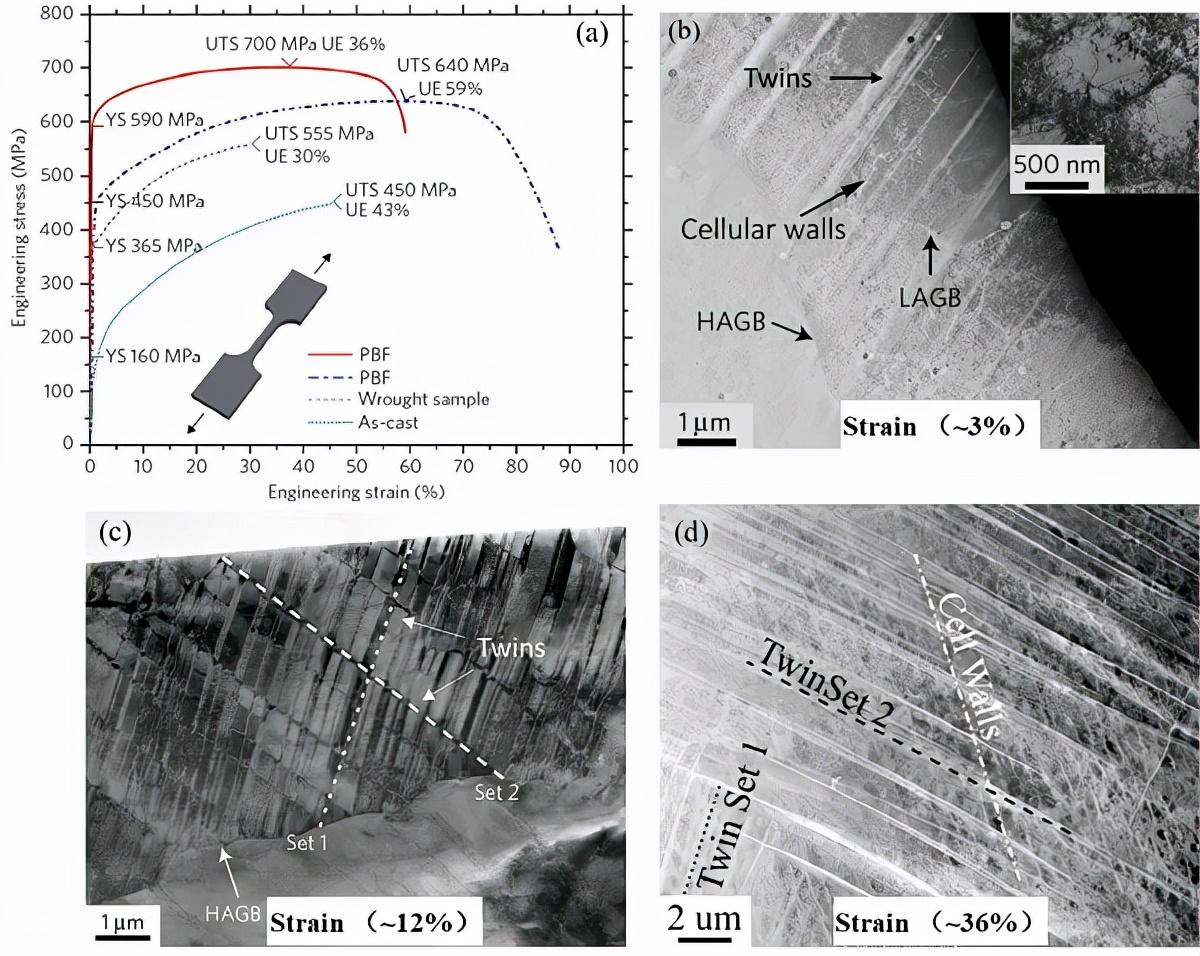

图 38 (a) 与铸态和锻态材料相比，两种 L-PBF 制造的 316L SS 的拉伸工程应力-应变曲线；L-PBF 制造的 316L 不锈钢在不同拉伸应变下的微观结构：(b) ~3% (b), (c) ~12% (c) 和 (d) ~36% [20]

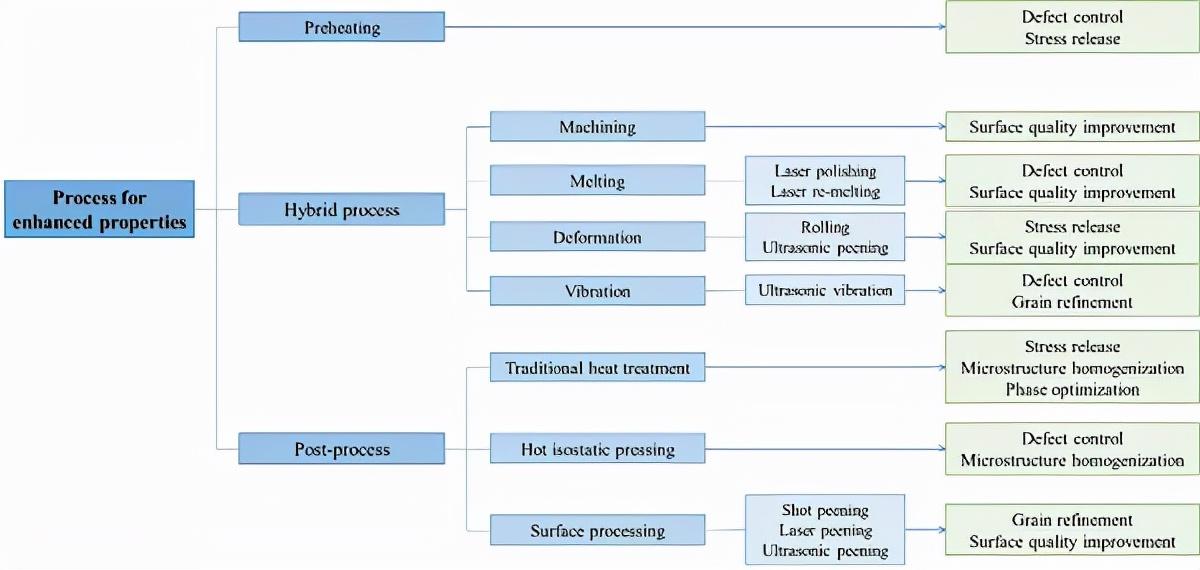

图 39 用于提高 LAM钢性能的相关技术分类。

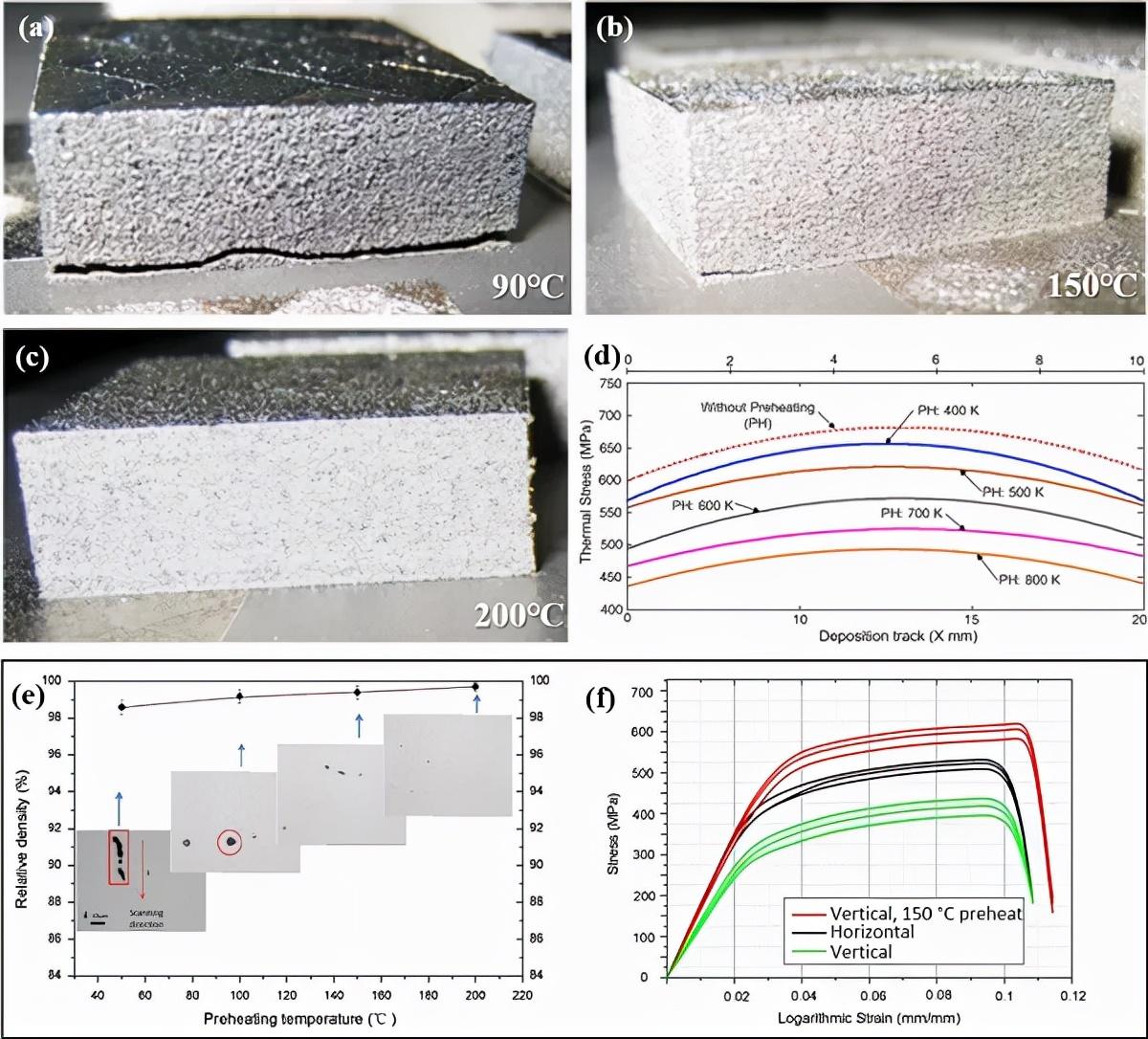

图 40 (a-c) L-PBF 制造 M2 零件：90℃ (a)、150℃ (b) 和 200℃ (c)预热温度 [362]；(d) 304 钢零件第一层的热应力 (MPa)，在 L-DED 工艺之前在距熔池边界 0.5 毫米处预热基材 [414]；(e) 材料密度随粉末床预热温度的变化；(f) L-PBF 构建的 316L 不锈钢的拉伸应力-应变曲线 [418]

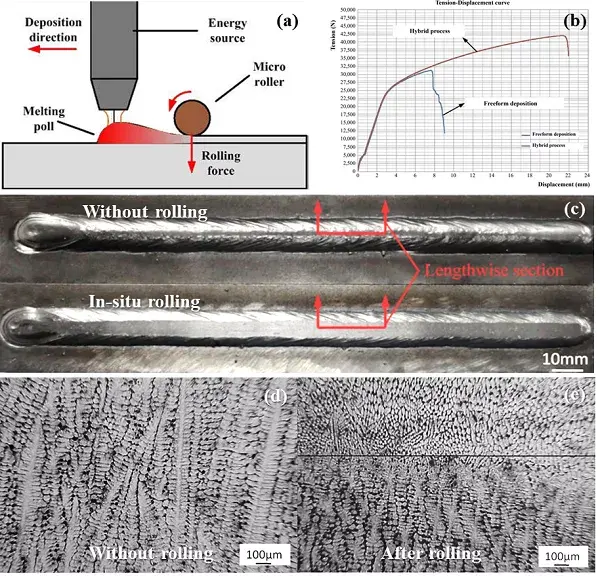

图 42 (a) LAM-rolling 混合方法示意图；(b) 增材制造和混合轧制增材不锈钢部件的拉伸应力 - 应变曲线 [432]；(c) 采用和不采用混合轧制工艺（轧制压下量 = 0.5 毫米）单道沉积层；(d-e) 沉积层纵向截面的微观结构对比 [433]

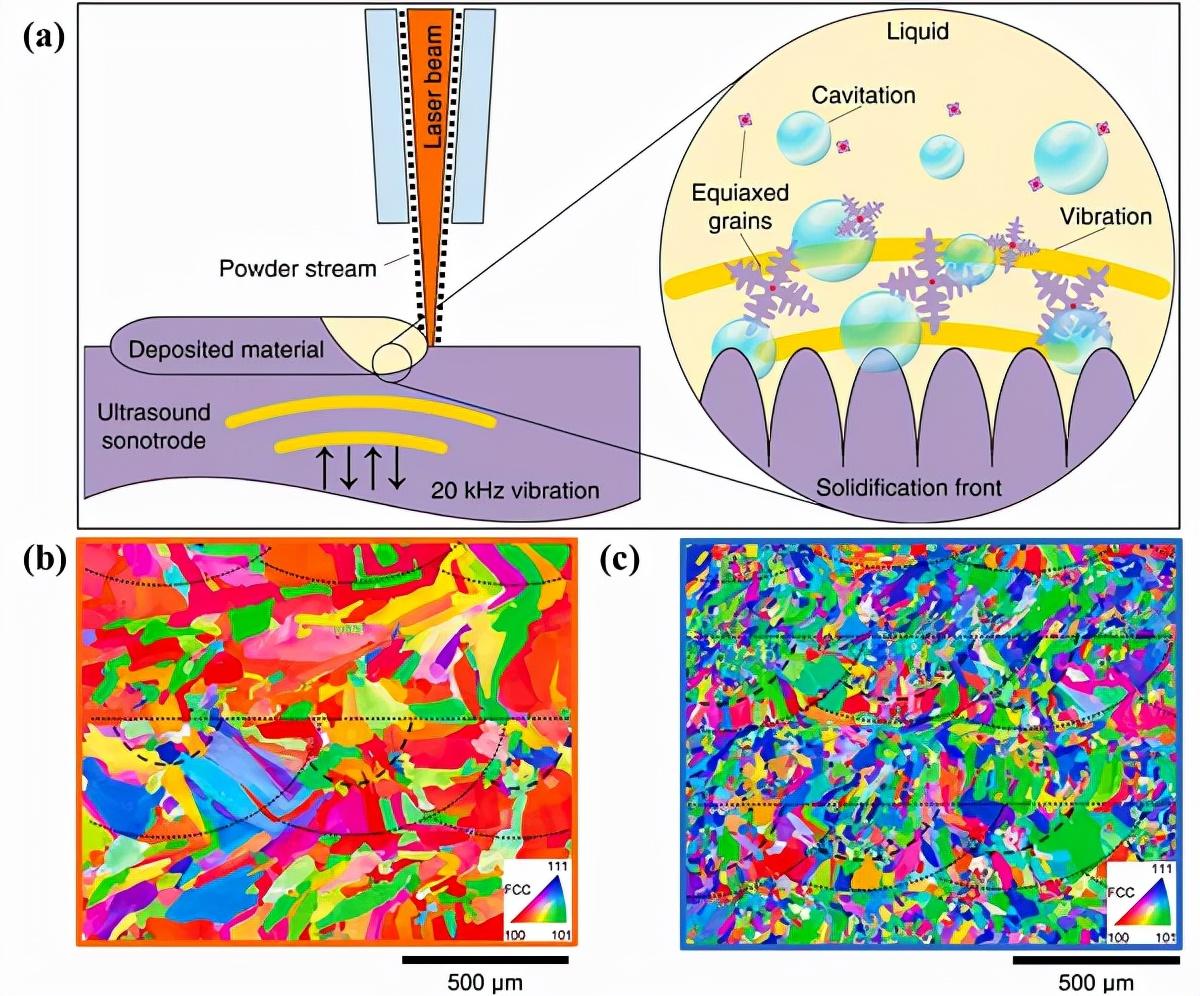

图 43 (a) 金属 LAM 过程中超声振动示意图；(b-c) IPF 图对比了未采用 (b) 和采用 (c) 超声振动的 LAM 316L 不锈钢的晶粒结构 [451, 452]。

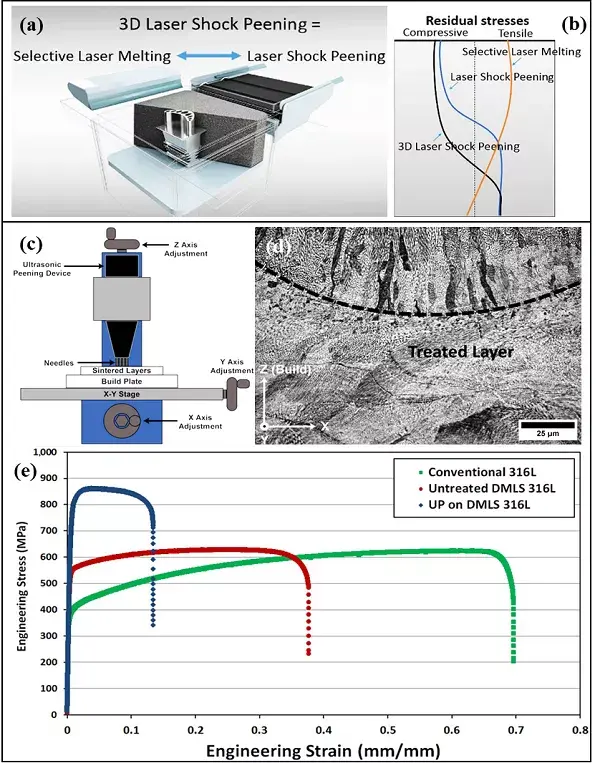

图 45 (a) 3D 激光冲击强化示意图；(b) 通过喷丸强化 (SP)、激光冲击强化 (LSP) 和 3D LSP [439] 对 L-PBF 构建部件中产生的残余应力示意图；(c) L-PBF 后 UP 处理示意图；(d) UP 处理的、L-PBF 构建的 316L 样品的显微结构；(e) 经和未经 UP 处理的 L-PBF 构建的 316L 样品的拉伸应变-应力曲线 [436]

*感谢论文作者团队对本文的大力支持

本文来自微信公众号“材料科学与工程”。欢迎转载请联系，未经许可谢绝转载至其他网站。

激光电子应用论文「论文集锦」激光技术应用——《电子技术应用》优秀论文集锦

「论文集锦」激光技术应用——《电子技术应用》优秀论文集锦

顶刊长篇综述《IMR》IF=1956：钢的激光增材制造
