使用说明丨电子天平的三种校准方式

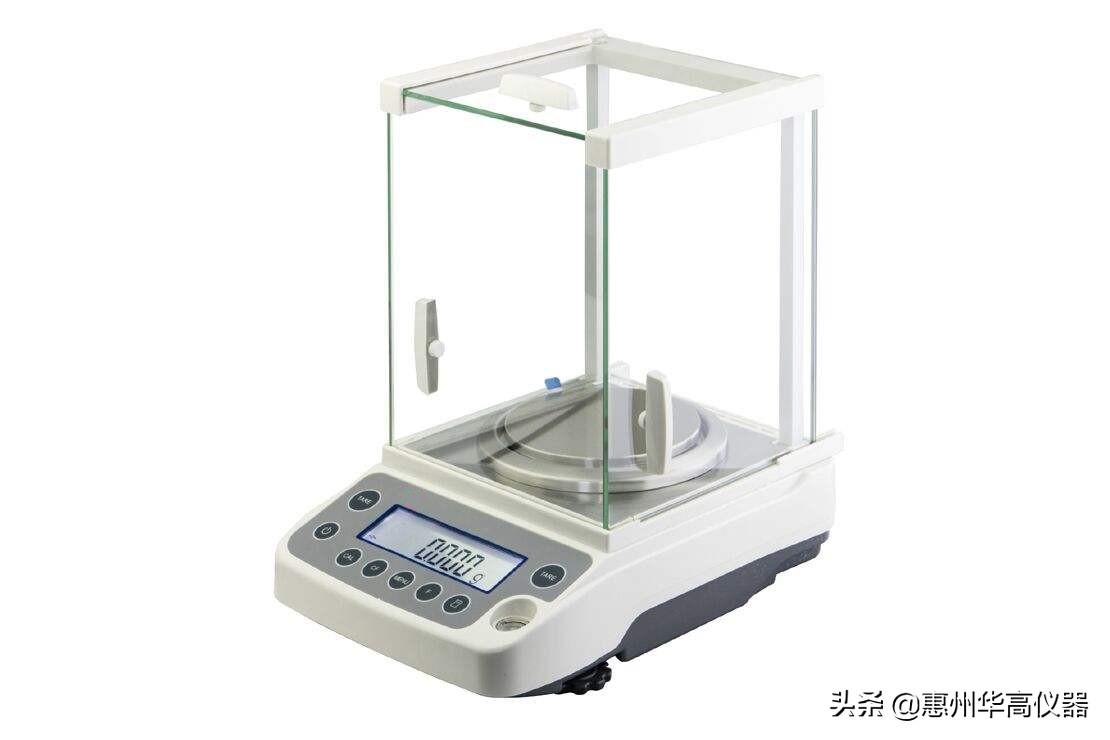

电子天平 是一种运用电磁力平衡原理测量物体重力的仪器。目前常见的电子天平一般采用应变式传感器、电容式传感器、电磁平衡式传感器，根据传感器的不同，天平的造价、精度、结构也会有明显不同。

其中电子分析天平是常用是实验室称重仪器，作为一台对环境高度敏感的精密电子测量，其校准工作对于天平的测量精确度有较为直接的影响。天平的校准一般有全自动、半自动、手动三种。

全自动校正：内合标准砝码和电机伺服机构，只需按一个功能键即可在数十秒钟内完成校正，一般新型的万分之一克精度以上的电子天平均采用全自动校正机构；

半自动校正：内装标准砝码但无伺服机构，在进入校正程序后，需要手动加载和卸下校正码；

手动校正:天平内没有标准砝码和伺服机构需要手动进入校正程序并外加标准砝码进行校正一般精度较低的天平采用手动校正。

惠州市华高仪器设备有限公司

电子工程师必备技能之：网络分析仪的校准方法和注意事项

网络分析仪自从问世以来，一直是最重要、最常用的电子测试仪器之一。对于一个电子工程师，不论是初学者还是已经从事这一行业的精英来说，都有极大的可能性会需要使用和掌握它，因而网络分析仪的使用显得尤为的重要，今天小编就从它的性能、基本结构告诉大家使用它需要注意的一些技术及校准的方式。

网络分析仪的性能

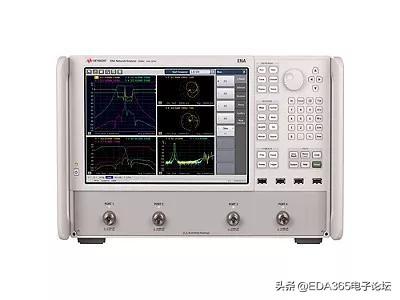

网络分析仪是一种功能强大的测试测量的仪器仪表，只要按照流量正确使用和操作，可以达到极高的精度，它通过使用自身的信号源来进行比对和测量其他电子设备、电子元器件、电子零件、网络接头、电缆线等电气特性和性能参数是否符合标准和要求，能精确地测量入射波、反射波、传输波中的幅度和相位信息，通过比值测量法定量描述被测器件的反射和传输特性。它的应用十分广泛，在很多行业都不可或缺，尤其在测量无线射频（RF）元件和设备的线性特性方面非常有用。

网络分析仪的基本结构

网络分析仪主要由信号源、信号分离装置、接收机和处理显示单元组成，下面我们做详细的说明。

(1)信号源： 由3～6GHz YIG振荡器、3.8GHz介质振荡器、源模块组件、时钟参考和小数环组成的合成信号源，可以提供多种信号输出。

(2)测试装置： 一般是由定向耦合器和开关构成，其作用是分离反射信号和入射信号，从而进行初期的信号分离和预处理。

(3)信号接收机： 测试装置预处理的信号经过处理之后的再次处理，其作用是对用于信号的下变频及中频数字信号处理，供输出使用或者显示比对，接收机主要是由取样/混频器、中频处理和数字信号处理等部分组成。

(4)显示器： 起作用是直观的可以看出显示输出或者信号比对等，用于字符和图形的高亮度、高速显示，主要有由图形处理器、高亮LCD显示器、逆变器等部分组成。

网络分析仪的特性

(1)测试端口输出频率： 范围、分辨率、精度等;

(2)输出特性： 功率范围、分辨率、电平精度、电平线性、阻抗、二次谐波、三次谐波、非谐波寄生信号（典型值）、与混频器有关的非谐波寄生信号等;

(3)测试端口输入特性： 频率范围、平均噪声电平、最大输入电平、损坏电平、阻抗、谐波、二次谐波、三次谐波、谐波测量精度及动态范围等;

(4)群延迟特性： 范围、孔径、群延迟精度等;

(5)结构特性： 尺寸、重量等。

其他的还应该包括了解它的方向性、耦合度、插入损耗、最大输出、连接器，以及其他的一些校准的配件零件等。

网络分析仪的校准方式

（1）准备阶段

准备网络分析仪和DUT ; 清洁，检查和测量所有连接器 ; 如果使用SOLT校准，选择一种处理非插入式连接的方法; 连接分析仪的电缆和适配器到分析仪上;

（2）校准方式

选择适当的校准工具包或定义输入校准标准; 设置IF带宽并平均以最小化校准期间的噪声 ; 手动校正或使用自动校准 ; 采用熟知的核查标准验证校准质量 ; 保存仪器状态和校准。

（3）操作步骤

1、首先设置频率： 按CENTER键（假如设置中心频率为506M的滤波器，就直接设置为506M）。

2、在设置带宽（显示带宽）： 按SPAN键，一般设置为100M。

3、再按CAL键 → CAL IBRATE MENU（第三个键） → RESPONSE（再第二个键） → THRU

4、再按MARKER键设置第一个标记点，再按MARKER设置第二点，在依次内推（一般设置5个标记点。比如说设计414M（带宽16M）的滤波器各MARKER应如下标记：

MARKER

MHZ

384

406

414

422

449

（4）执行方式

连接DUT；从校准步骤中得到合适的校正参数 ; 测量并保存DUT参数。

（5）注意事项

电缆连接器、阻抗转换器、驻波电桥和匹配负载等器件应严格区分75Ω和50Ω两种特性阻抗、因其外径及连接螺纹相同，容易混淆。应避免将75Ω阳头与50Ω阴头连接，这样会造成电路不连续无法测试;更应避免将50Ω阳头与75Ω阴头连接，因为这将彻底损坏75Ω阴头的插孔;

阻抗转换器、匹配负载、驻波电桥及测量探头均应小心轻放，妥善保管，防止从高处跌落而影响其性能及最终测量结果;

各器件连接时，应注意连接转动时的方法，只允许转动活动螺母保证插针与插孔作直线移动。否则插针和插孔会发生螺旋运动而加快磨损，以及很可能使内部插针插空松动而无法正常使用;

电缆连接头装好后，应仔细检查插针是否位于正中，必要时应设法校正，使其对中，避免损坏待连接的连接器插孔。

END
