中国最早出现的水尺是在秦昭襄王时（公元前251），当时李冰修都江堰，用3个立于水中的石人观测水位，以水淹至石人身体某部位作为衡量水位高低和水量大小的标记，这种标记在古代叫做水则，又称水志。

我国河流众多，历代都很重视防汛抗洪和汛情通报工作。为了预防水灾，及时为防汛决策提供大量可靠的数据和资料，需要实时准确地监测江河、湖泊与水库等的水位。随着现代科学技术的不断发展，水文监测设备日渐先进。现在监测水位，使用较多的是电子水位尺，又称电子水尺。

电子水位尺是一种新型的水位测量传感器，由PCB电路板、公共电极、检测电极、环氧树脂、金属外壳、电缆等组成，可以监测实时水位并将数据上传至监测平台，协助汛情指挥平台做出正确决策。

建大仁科电子水位尺RS-DR-*-1是通过等间距排列的一串电极来采集水深信息，采集电路的电极在不同电导率中呈现不同的电位，根据电位状况来判断电极是否没入水中。然后根据没入水中电极的多少来判断水深。

二、电子水位尺的特点

1、采用先进的生产工艺，不锈钢材质作为防护外壳，防护性及抗干扰能力强。

2、采用高密封性材料，设备不受污泥、污染物、沉淀物等外界环境因素影响。

3、具有 1 路开关量信号输出，可任意关联报警事项输出或用于水位上下限控制。

4、采样精度与设备长度无关，不同长度的水尺测量精度保持不变，均为 1cm。

5、可根据现场情况进行多种工作模式的修改。

6、产品具有防腐、防冻、耐热、耐老化的特点，可在泥桨、污液和腐蚀性液体、冰冻等各种恶劣的环境中使用。

三、电子水位尺的安装方式

建大仁科电子水位尺RS-DR-*-1的安装方式根据现场实际情况可分为垂直安装（吊装）和倾斜贴壁安装2种。

1、垂直安装

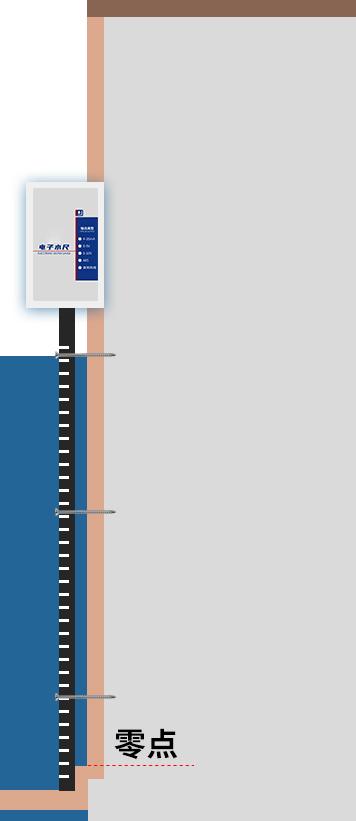

根据现场实际情况，可以由不同单元规格的传感器段组合成需要的长度，然后用U形连接件连接成一支整体传感器。

2、倾斜贴壁安装

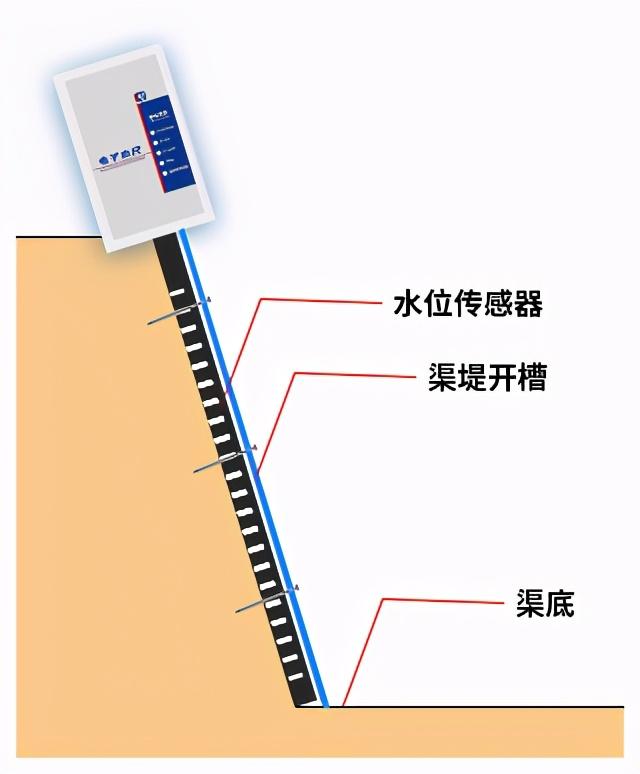

与垂直安装方法相同。此时要将传感器测量长度转换为测量高度，故而测量精度将提高。

四、电子水位尺的工作模式

电子水位尺有空高模式、水深模式和倾斜模式三种工作模式。

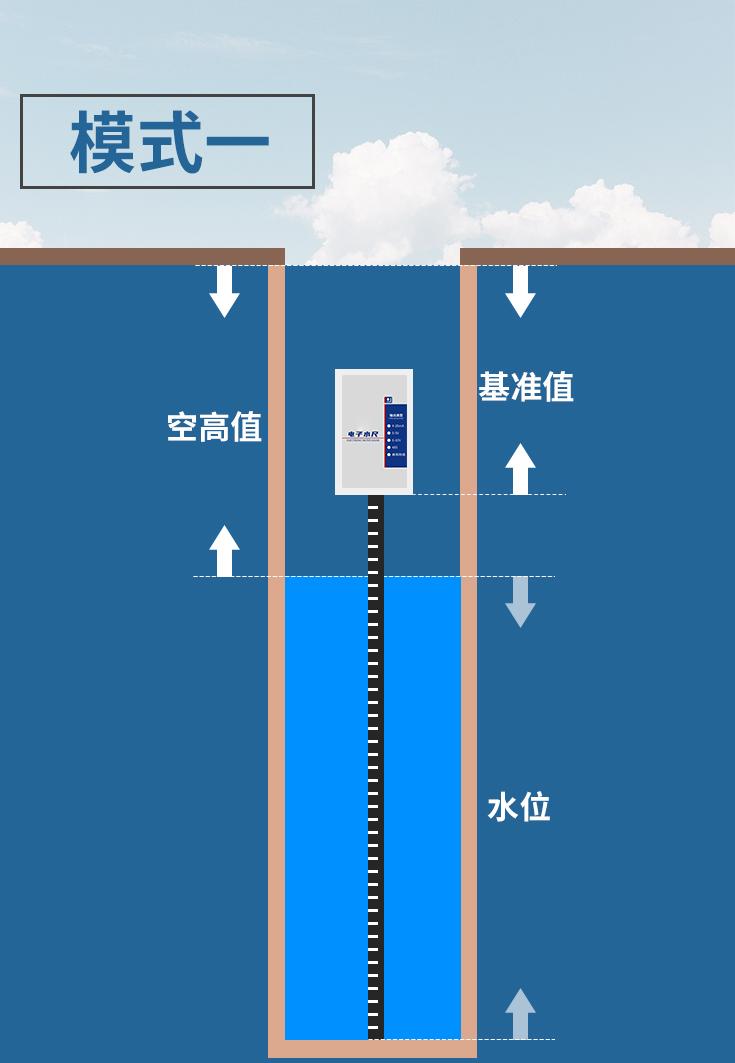

1、 空高模式：水位值=水尺总长-水位+基准值

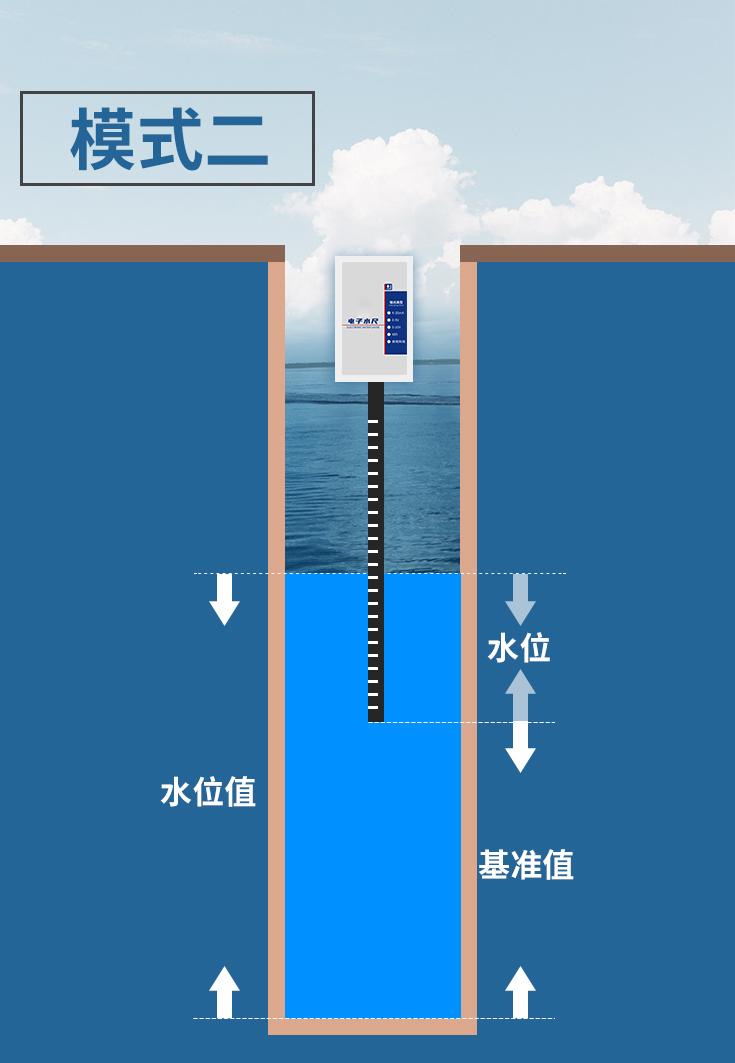

2、 水深模式：水位值=水位+基准值

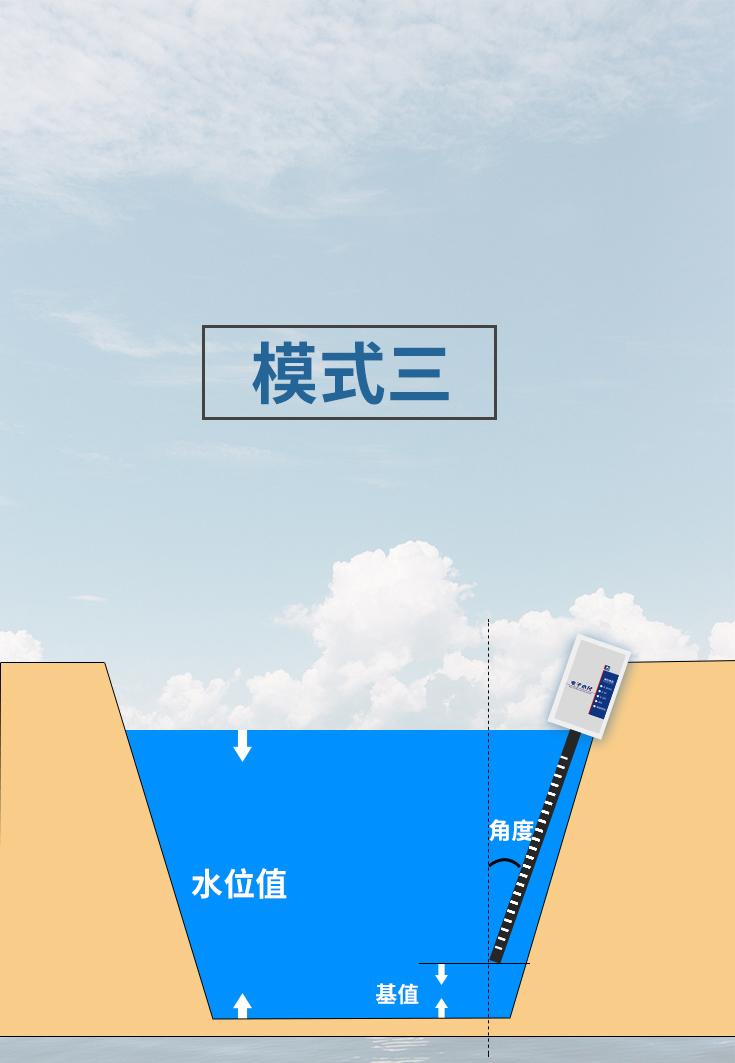

3、 倾斜模式：水位值=水位*cos（角度）+基准值

五、使用注意事项

1、安装时，要按传感器安装的长度要求，将要级联的各段传感器按顺序摆放，尤其注意传感器方向要正确。

2、当传感器连接长度大于4米时，尽可能在现场分段逐级安装；

3、在无辅助措施时，不建议整体级联后再安装，以防止搬运、移动时损坏传感器。

电子尺，位移传感器工作原理

电子尺的功能和原理

功能和原理：

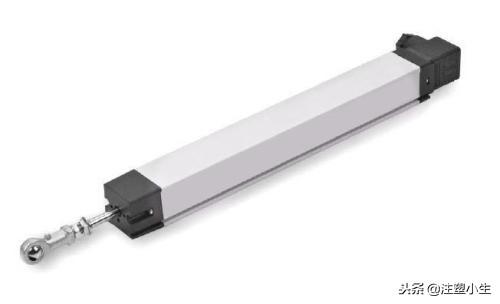

运动传感器的功能是把一个机械位移转换成电气信号，并且该信号能够与机械运动成正比。电刷装配连接到机械激励器，继而使塑料阻轨产生一个电压分配器。电位计的阻轨 (1,3 )连接到稳定的输入直流电压(允许小电流)。当在电刷和修正阻轨之间测量时，信号电压是电压分配器的主要部分，并且与阻轨上的电刷位置成正比。电位计作为一个电压分配器，可以不必着重于阻轨上的总电阻的准确度，因为温度波动只对电阻产生作用，不会影响到测量结果。

导电塑料电位计(电压分配器，电子尺)在五十年代后期面世，并被广泛应用于汽车、注塑机、木料加工机和现代不同的行业。 传感器价格相对便宜，低温度变化，低扭矩操作和高速应用是导电塑料技术的独有特征

传感器包含以下重要组成部分：

1、阻轨

2、电刷

3、激励单元

4、对位轴承

5、外壳

电子尺的应用

这种传感器普遍应用在不同的领域：汽车，医疗设备，机器人技术，木料加工机，制模机

如何选择一个电子尺

重要的参数包括：

1、要求的准确度、线性度

2、期望量程范围

3、可重复性/分辨率

4、要求扭矩(低)

5、环境、振动、粉尘温度、湿度

6、电气行程

7、要求速度以及期望价格和寿命

电子尺的不足

响应时间比较长，甚至不如光栅或接近开关，往往严重影响其在相关行业中的应用，这是电子尺亟待改善的
