生活中常见的电子器件，看完你就知道它们是什么作用和功能了

一、电阻

电阻在电路中用“R”加数字表示，如：R13表示编号为13的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

电阻器的符号

参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

1MΩ=1000KΩ=1000000Ω

数标法主要用于贴片等小体积的电路，如： 103 表示10000Ω （10后面加3个0）也就是10K

贴片电阻识别

色环标注法使用最多，现举例如下：

碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。在电阻上有三道或者四道色环。靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。第四道色环表示阻值的误差。色环颜色所代表的数字或者意义见表1。

色环电阻器的表示方法

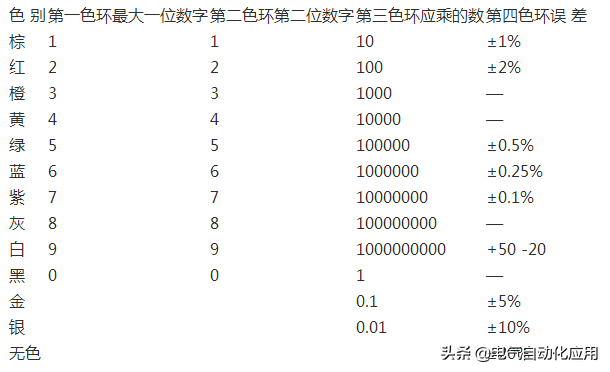

表1 色环颜色所代表的数字或意义

比如有一个碳质电阻，它有四道色环，顺序是红、黑、红、金。这个电阻的阻值就是2000欧，误差是±5%。如下图。

红、黑、红、金。阻值是2000欧=2k

双比如有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。

色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：

技巧1： 先找标志误差的色环，从而排定色环顺序。最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

技巧2： 棕色环是否是误差标志的判别。棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3： 在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1%，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×1Ω=140Ω，误差为1%。显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。

二、电容

1、电容在电路中一般用“C”加数字表示（如C223表示编号为223的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。

电路板上的电容器

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)

电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示。

字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF

数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF

3、电容容量误差表

符号FGJKLM允许误差±1%±2%±5%±10%±15%±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

104瓷片电容器

4、故障特点

在实际维修中，电容器的故障主要表现为：

（1）引脚腐蚀致断的开路故障。

（2）脱焊和虚焊的开路故障。

（3）漏液后造成容量小或开路故障。

（4）漏电、严重漏电和击穿故障。

三、晶体二极管

晶体二极管在电路中常用“D”加数字表示，如： D７表示编号为７的二极管。

二极管在电路中的表示方法

1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

二极管的识别

3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。

二极管的工作原理

晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。

当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。

当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。

二极管的类型

二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。

点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。

面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。

平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。

二极管的导电特性

二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。下面通过简单的实验说明二极管的正向特性和反向特性。

正向特性

在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V）以后，二极管才能直正导通。导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。

反向特性

在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。

二极管的主要参数

用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。不同类型的二极管有不同的特性参数。对初学者而言，必须了解以下几个主要参数：

1、额定正向工作电流

是指二极管长期连续工作时允许通过的最大正向电流值。因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为140左右，锗管为90左右）时，就会使管芯过热而损坏。所以，二极管使用中不要超过二极管额定正向工作电流值。例如，常用的IN4001－4007型锗二极管的额定正向工作电流为1A。

2、最高反向工作电压

加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电压值。例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。

3、反向电流

反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。反向电流越小，管子的单方向导电性能越好。值得注意的是反向电流与温度有着密切的关系，大约温度每升高10，反向电流增大一倍。例如2AP1型锗二极管，在25时反向电流若为250uA，温度升高到35，反向电流将上升到500uA，依此类推，在75时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。又如，2CP10型硅二极管，25时反向电流仅为5uA，温度升高到75时，反向电流也不过160uA。故硅二极管比锗二极管在高温下具有较好的稳定性。

测试二极管的好坏

初学者在业余条件下可以使用万用表测试二极管性能的好坏。测试前先把万用表的转换开关拨到欧姆档的RX1K档位（注意不要使用RX1档，以免电流过大烧坏二极管），再将红、黑两根表笔短路，进行欧姆调零。

1、正向特性测试

把万用表的黑表笔（表内正极）搭触二极管的正极，，红表笔（表内负极）搭触二极管的负极。若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般正向电阻越小越好。若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。短路和断路的管子都不能使用。

2、反向特性测试

把万且表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。

二极管的应用

1、整流二极管

利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。

2、开关元件

二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。利用二极管的开关特性，可以组成各种逻辑电路。

3、限幅元件

二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。

4、继流二极管

在开关电源的电感中和继电器等感性负载中起继流作用。

5、检波二极管

在收音机中起检波作用。

6、变容二极管

使用于电视机的高频头中。

四、电感

电感在电路中常用“L”加数字表示，如：L3表示编号为3的电感。

电路板上的电感器

电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。

直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。

电感一般有直标法和色标法，色标法与电阻类似。如：棕、黑、金、金表示1uH（误差5%）的电感。

电感的基本单位为：亨（H）换算单位有：1H=103mH=106uH。

五、晶体三极管

晶体三极管在电路中常用“Q”加数字表示，如：Q1表示编号为1的三极管。

电路板上的三极管

1、特点：晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件。它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。

常用的PNP型三极管有：9012、9015等型号；NPN型三极管有：9011、9012、9013、9014、9018、等型号。

2、晶体三极管主要用于放大电路中起放大作用，

应用多级放大器中间级，低频放大输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路

3、晶体三极管的识别

常用晶体三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律。对于小功率金属封装三极管，按底视图位置放置，使其三个引脚构成等腰三角形的顶点向上，从左向右依次为e、b、c；对于中、小功率塑料封装三极管，按图示位置使其平面朝向自己，三个引脚朝下放置，则从左向右依次为e、b、c 。

光电子技术的“破茧”之路

■本报记者胡珉琦

近日，中国科学院半导体研究所（以下简称半导体所）“半导体光电子器件及集成技术”入选了中科院“率先行动”计划第一阶段重大成果及标志性进展。

作为国家信息产业的基础技术之一，光电子技术在宽带互联网、高性能计算、智能机器人、先进制造和智慧城市等多个领域起到关键性支撑作用。它也因此成为了衡量一个国家综合实力和国际竞争力的重要标志。

认准了半导体光电子器件及集成技术是构建未来信息社会的核心和基础，半导体所在“十二五”和“十三五”期间，分别将其作为重点培育方向和重大突破方向，坚持面向国家重大需求，突破半导体光电子器件及集成技术的瓶颈，研制出自主可控核心光电子器件，以实现其在光通信、光互连、光传感等领域的典型应用。

在限制中突破

新一代信息技术、机器人、航空航天装备、新能源汽车、新材料、生物医药及高性能医疗器械等，这些中国制造重点领域都离不开一项支撑技术——激光技术。

而半导体激光器是全固态激光、光纤激光、气体激光等的泵浦源，是核心器件，不可或缺、不可替代。但我国在激光芯片方面的发展现状却是低端芯片依赖进口，高端芯片受制于人。

1996年11月开始实施的《瓦森纳协定》明确了对中国禁运的半导体激光芯片的清单，且随着技术的演进，每年清单中的器件类型、器件指标都在不停更新，旨在将中国的半导体激光器应用技术限制在低端水平。

2003年博士后研究工作结束后返回半导体所的郑婉华，只想到了一条出路——突破高性能激光芯片技术，而且必须探索一条自主发展的道路，实现换道超车。

当年她向科技部提出建议，中国应该创新发展光子晶体半导体激光器新原理与新技术，解决半导体激光面临的功率密度低、光束质量差的世界性难题。这一提议不仅获得了“863”项目的支持，后期也得到了国家自然科学基金等新项目的帮助。郑婉华团队在2006年率先在中国实现光子晶体激光的突破，中国也成为了当时实现光子晶体激光激射的少数几个国家之一。

许多半导体人都有着和郑婉华一样的境遇和经历。“限制”反而成了光电子技术突破的磨刀石。

同样艰难迎战的还有光通信芯片团队。国家宽带网络建设的核心芯片，以前主要掌握在美国、日本、韩国、丹麦及英国等国的几家企业手中，中国以进口芯片封装为主。面对国家光网络建设需求，半导体所经过10多年的技术攻关，不仅解决了光分路器及AWG芯片设计及关键工艺问题，还实现了光分路器及AWG的成果转化。如今，光分路器芯片全球市场占有率达50%以上，AWG芯片实现海外市场突破，有力保障了我国宽带网络建设芯片的自主可控，促进了我国硅基光子学器件的产业链完整性建设。

度过漫长的沉默期

光电子技术，特别是芯片技术，一头是研发，一头是制造。要从这一头走到那一头，并且稳稳地落地，常常是孤独又漫长的。

2010年，半导体所光通信芯片团队开启了成果转化之路。10年中，他们需要解决损耗均匀性、芯片良率、工艺稳定性、一致性及可靠性等一系列问题。“这些问题在半导体所基础研究中并非重点关注的问题，而在产业化中却是必须解决的。”半导体所研究员安俊明告诉《中国科学报》，为此，一款芯片需要30多次的设计优化制版、上百次的实验流片验证，才能使芯片性能达到国际同类芯片水平，与国外芯片同台竞争。

他说，团队还非常注重每个细节的芯片开发方式。“比如AWG芯片，结构中分五大部分，还有上千条波导的结合，而涉及的性能参数，每个通道就有十多个，看似千头万绪。一个参数的好坏受多方面的影响，如何准确判断问题所在？团队人员会把芯片的每一部分分别进行研究，不放过任何可能的影响因素，才使问题一步步得到解决。”

为了加快研究进度，团队想尽了各种办法。安俊明说：“我们经常会有一些方案，大家会预测结果，比如我们曾经预测第一次流片的光分路器损耗，有的说会达到10dB以下，有的说刚流片，不会那么乐观，这种打赌的方式也提升了转化速度。”

郑婉华也坦言，实验室的技术成果向市场转化的过程困难重重。

在她看来，半导体激光芯片是一个高资金投入、高密集人才、高度设备依赖的技术，如果上述问题得以克服，仍然面临实验室样品向批量化转移中的诸多工程技术难题。“因为我们先于国外开展这种高端激光芯片的批量制造，因此解决这些难题没有捷径可走，必须投入时间、人力、物力，且需要全体人员不浮躁、沉下心，一个难题一个难题攻克。”

“半导体光电子技术领域的研究工作，目前都是硬骨头工作，存在发表文章难、出成果难的问题。在人才培养方面，由于很难获得各种人才称号，我们只能以身作则，以国家需求为己任，留住人才。”郑婉华说。

壮大转化队伍

半导体所除了以基础前沿为引领来立身，同样重要的是在全面服务国家重大需求和国民经济发展中发挥不可替代的基础支撑作用。急国家和市场之所需一直是该研究所坚持的科研文化。

郑婉华表示，得益于国家、中科院“率先行动”计划和研究所在技术转移方面的优厚政策，最大化地提升了年轻人的收入水平，从而逐渐吸引了一些有理想、有抱负的博士生留下来，投入到这项事业中。

对科研人员而言，要投身转移转化，最难转变的是思维。如果思维转变不过来，再好的政策也无法推动。这就要求部分研究人员带头去从事成果转化工作，从而形成示范效应，让更多人加入这一行列。

目前，以半导体所为技术方的河南仕佳已成为国际上规模最大的光无源芯片生产企业。今年8月，河南仕佳正式在科创板上市，这也为半导体所人走在成果转化的道路上加足了信心。

值得一提的是，在这一过程中，半导体所已经形成了一支从理论分析、设计优化、工艺开发到产业化应用，完整的、训练有素的、敢于啃硬骨头的团队。也因此，半导体所承担了中科院科技成果转移转化重点专项（弘光专项）“硅基二氧化硅阵列波导光栅芯片产业化”，实现了我国数据中心及骨干网核心波分复用芯片的国产化，更加提升了科技成果转化能力。

提到团队培养的经验，安俊明表示，“我们的特色是把研究生的培养放在产业转化一线，使他们掌握的知识更接地气，他们的许多经验、教训来源于生产实践，这在研究所是无法得到的。”如此培养的年轻人，在今后从事科研的过程中，也会更注重我国光电子产业链中的难点问题、设计及开发的实用性和产业转化的可行性，更注重解决国家急需的产业化难题。

来源：《中国科学报》
