案例｜维控PLC电子凸轮功能在海绵追切设备上的应用

一、简介

海绵追切设备用于生产线切割部分，根据订单要求长度进行定长切割。设备要求切割速度随生产线速度变化而变化，追剪最高速度30M/min。切割长度可以在运行中更改不用停止再启动。设备有两台切割锯可以任意停用启用。

二、方案 该控制系统主要采用维控人机界面LEVI-102L，PLC主机采用LX3VE-3624MT4H，外加客户提供5000P/R编码器、11KW伺服三个（1个用于跟踪皮带，两个用于带动切割锯）和变频器两个（用于带锯片正反转）。电子凸轮运行方式采用周期性电子凸轮，使用动态生成表格功能进行不停机改变长度。三、程序简要介绍 设备图片：

部分画面：此画面为用于切换的两个长度需要提前配置好，在非运行状态的长度可以修改加减速、同步区。

PLC部分程序：配置曲线：用于电子凸轮运行前提前确定曲线1、2位置。

长度选择：用于运行中切换长度，曲线生成失败将不切换长度。

长度1段：

长度2段：

电子凸轮配置、运行部分

三、工程总结 1、该系统可以动态切换长度防止了切换过程中物料的浪费。2、该系统开放性比较好，可以根据客户不同裁切长度、不同的速度客户自己配置参数。3、由于机架原因本系统需要电子凸轮的加减速平滑，否则产生机架晃动。

案例｜维控PLC电子凸轮应用之冲切一体纸护角机（双飞剪）效率高

一、简介

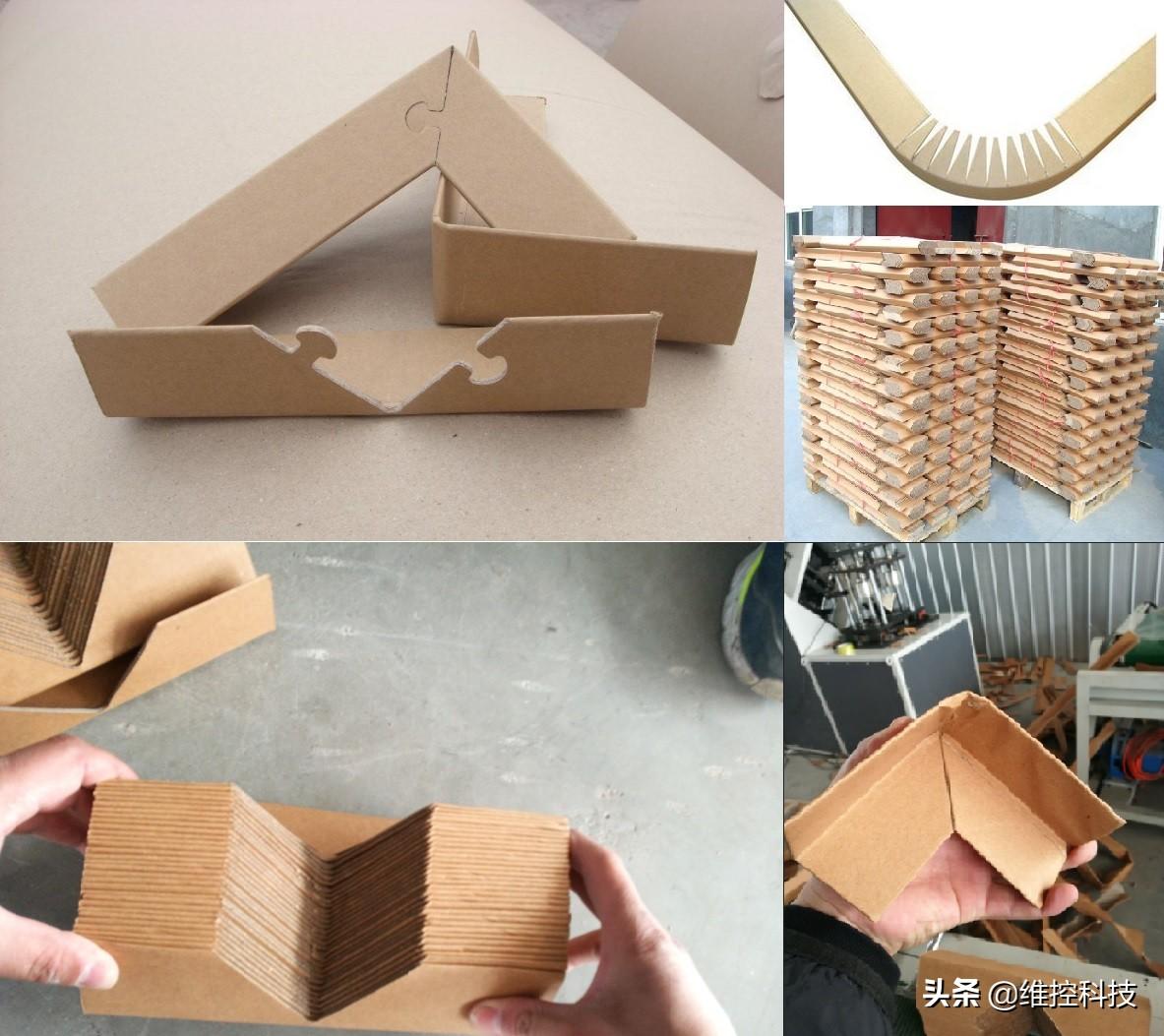

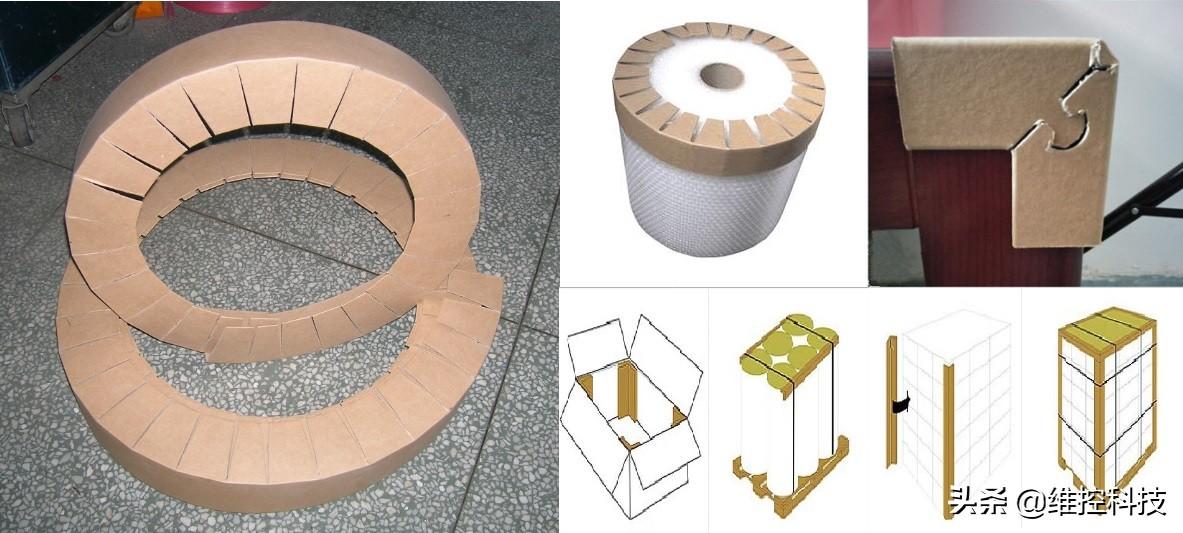

纸护角（paper angle bead）又称边缘板，是国际上最流行的包装产品之一，用来代替木料包装及其他笨重的包装方式。具有价格低、份量轻、坚固、符合环保要求等特点。又名纸包角或护角纸板、边缘板、角纸、纸角钢，由纱管纸和牛卡纸经成套护角机定型压制而成，两端面光滑平整、无明显的毛刺，且相互垂直，可以代替木材100%回收再利用，是理想的新型绿色包装材料。

纸护角是多张牛皮纸复贴后，经护角机定型压制而成，主要有L形和U形。用于货品堆码后，可加强包装物边缘支撑力并保护其整体包装强度，属于绿色环保包装材料，可以代替木材100%回收再利。

全球刮起的低碳环保风暴已经波及到了包装领域，提出了低碳包装的理念，低碳包装主要内容有包装轻量化、生产清洁化、制品绿色化、节能减排和以纸代木等以纸代木是低碳包装的核心。废纸循环利用，不但减少木材用量，少砍伐林木，保护生态环境，还节能节水、减排。

二、工艺要求

在成型段不停机的情况下，按照既定的工艺配方对纸护角进行冲口操作和裁断操作，同时保证不断纸、不顶刀，设备的加速、减速平滑、振动小。设备分冲裁模式、裁断模式，在纸护角的任意位置冲口，任意位置裁断，满足各种异型加工和需求，并且冲口和裁断互不影响。经过实际现场应用测试在车速30米/分的情况下，精度误差±2mm。裁切长度在100mm的时候（误差±1.5mm），车速可达40米/分。

三、方案

该控制系统采用维控人机界面PI3102触摸屏、PLC主机采用LX3VE-1616MT4H构成。

1.LX3VE系列PLC内置电子凸轮功能，支持四轴飞剪，利用电子凸轮的飞剪曲线，即可保证冲口轴、裁切轴和成型段的位置同步，也可完成冲口轴、裁切轴启停的平滑过渡。

2.通过改变飞剪曲线的曲率变换，可以实现纸护角冲口位置和裁切长度的任意变换。

3.LX3VE系列PLC内置的电子齿轮指令支持多条运动曲线，不受PLC扫描周期影响，并且各条曲线互不干扰、互不影响。

4.LX3VE系列PLC内置电子凸轮功能功能，包含追剪、飞剪、S曲线、K2曲线、自定义凸轮曲线，凸轮指令简单易上手，曲线生成程序结构明了不臃肿。

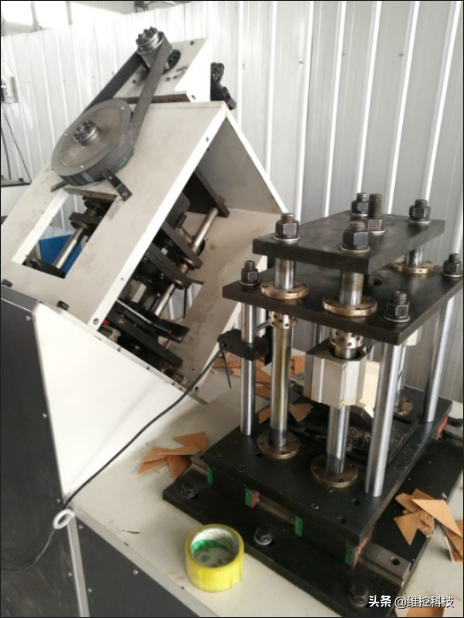

机械部分

四、程序简要介绍

HMI程序

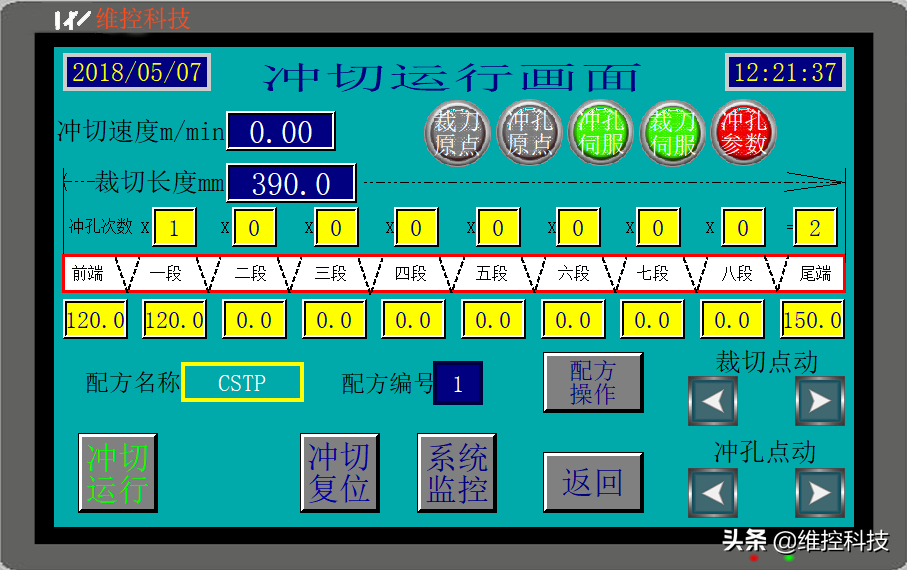

主画面

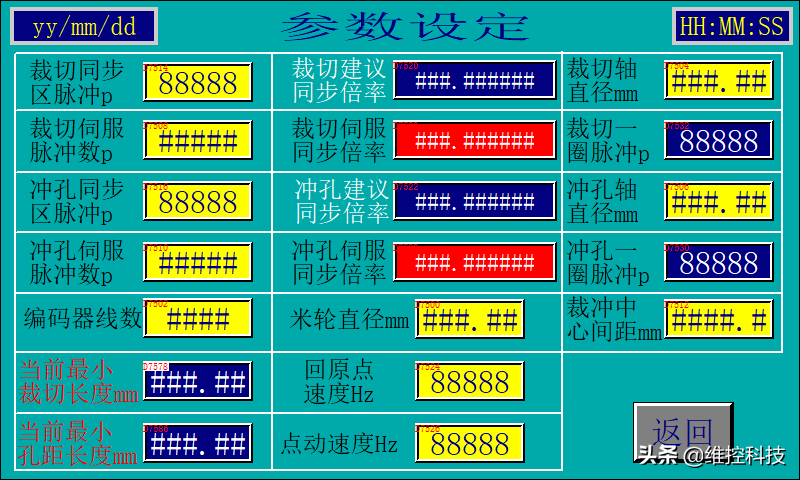

参数设置

PLC部分程序：

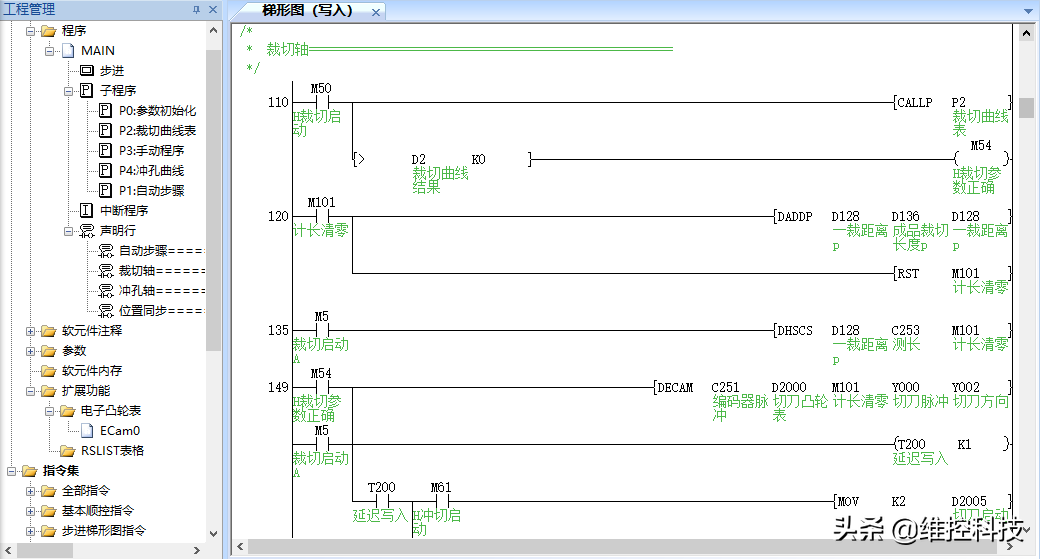

裁切轴

冲口轴

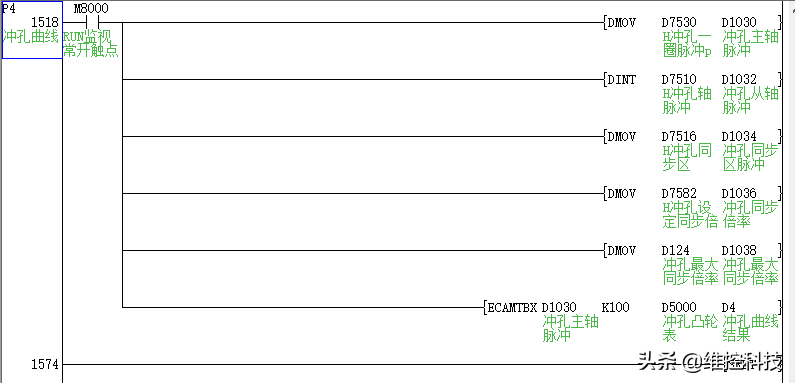

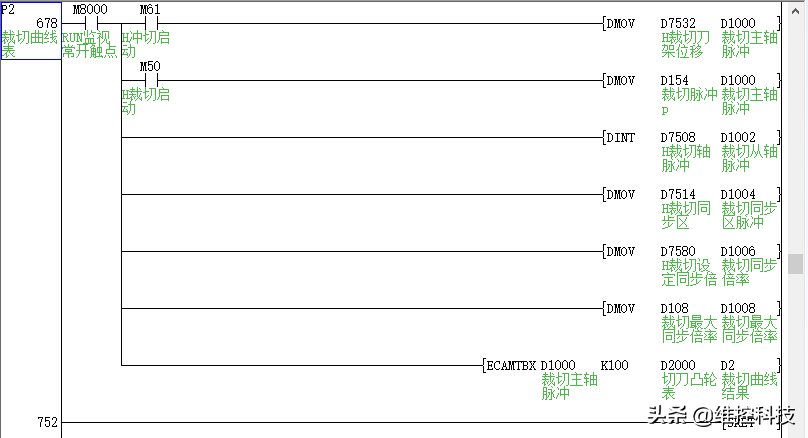

曲线部分

五、工程总结

1、此系统不受纸板长度、切刀长度、切口长度影响，可任意设定，任意加工。

2、3VE系列PLC内置的电子凸轮功能，指令简单易用，降低了应用门槛。各种曲线的设定、生成、拼接灵活，自带自动优化曲线功能，电子凸轮指令运行不受扫描周期影响。3VE主机本体高速脉冲口输出频率200KHz，不挑剔伺服。系统运行平稳，设备整体振动小，伺服温升小，可靠性高，大大延长了机械寿命。设备裁切的护角，刀口光滑，无毛刺，品相好，品质高。
