电子元件及其作用

在本文中，您将了解电子元件，它们的类型和电子项目中使用的电子元件的应用。我已经详细讨论了电子项目中电子元件的类型和使用。本文还给出了电子符号的电路符号。阅读本文后，您必须了解几乎所有基本的电子元件及其在电子项目中的使用。基本电子元件列表如下：

电子元件

电子元件列表 ：

上面给出了我在本文中解释的电子元件列表。我也解释了这些电子元件的类型。让我们从电阻器开始。

电阻器：

电阻器符号

电阻器反对电流在电路中流动。例如，电阻器与发光二极管串联放置，以限制从发光二极管流出的电流。电阻器可以串联或并联连接。电阻器可以以任何形式连接，而不会有损坏的风险。它们只会在额外的热量下损坏。电阻以欧姆为单位，欧姆符号为Ω。电阻值从1Ω开始，一直到兆欧姆。电阻值使用颜色代码显示。由于电阻符号中显示了不同的颜色。每种颜色代表一个数字，用于计算电阻器的值。每个电阻器有四个色带，每个色带都有特定的编号，如表所示。按照以下程序使用颜色代码计算电阻器的值。

通过遵循上面给出的四个步骤，无需使用任何测量表即可轻松计算电阻器的值。还提供欧姆表，可用于测量电阻器的电阻。

电阻器类型：

电位计： 它是一个具有三个触点的可变电阻器。它用于控制电压。它用于许多我们需要将电流转换为电压形式的应用。电位器用作换能器，以控制主轴的角度将一个物理力转换为电压形式。电位器的电路符号如下：

电位器符号

预设可变电阻：

它是另一种可变电阻器。顾名思义，它是预设的可变电阻器。它设计用于设置电路的时间。它是在螺丝刀的帮助下进行调整的。预设电阻的成本低于其他类型的可变电阻器。因此，它主要用于电子项目，使项目更经济。预设电阻的电路符号如下：

预设电阻符号

电容器：

电容器用于通过电锉存储电荷。电容器将电荷存储在两块电容器之间。我不打算讨论电容器的工作和内部结构，因为它需要额外的文章来完全讨论它。电容器也与电阻器一起用于定时电路。电容器在电气领域有着巨大的应用。例如，电容器由于其传递交流信号和阻断直流信号的特性而用于滤波电路。通常电容器有两种类型。极性电容器和非极性电容器。

电阻器类型：

变阻器： 它是一种具有两个触点的可变电阻器。它用于限制电路中的电流。例如，变阻器用于控制灯的亮度，直流电机的速度控制，它也用于定时电路中以控制流向电容器的流量电荷。变阻器的电路符号如下

电位计： 它是一个具有三个触点的可变电阻器。它用于控制电压。它用于许多我们需要将电流转换为电压形式的应用。电位器用作换能器，以控制主轴的角度将一个物理力转换为电压形式。电位器的电路符号如下：

电位器符号

预设可变电阻：

它是另一种可变电阻器。顾名思义，它是预设的可变电阻器。它设计用于设置电路的时间。它是在螺丝刀的帮助下进行调整的。预设电阻的成本低于其他类型的可变电阻器。因此，它主要用于电子项目，使项目更经济。预设电阻的电路符号如下：

预设电阻符号

电容器：

电容器用于通过电锉存储电荷。电容器将电荷存储在两块电容器之间。我不打算讨论电容器的工作和内部结构，因为它需要额外的文章来完全讨论它。电容器也与电阻器一起用于定时电路。电容器在电气领域有着巨大的应用。例如，电容器由于其传递交流信号和阻断直流信号的特性而用于滤波电路。通常电容器有两种类型。极性电容器和非极性电容器。

电容器

电容以法拉为单位，用F表示，1法拉1F是非常大的电容值。因此，电容用小前缀表示。通常使用三个前缀来表示电容器微（υ）、纳米（n）和皮克（p）的值。

电容器类型：

极性电容器 ：

极化电容器通常用于直流电路。它用于存储电能。这种类型的电容器具有极性，这意味着它应该分别与正极性和负极性正确连接。它用于定时电路，滤波电路以阻断直流和传递交流电。 极性电容器的电路符号如下：

极性电容器

非极性电容器 ：

交流电路中使用非极化电容器。它用于去除交流信号中的谐波，并仅允许特定频率的信号进入电路。非极性电容器的电路符号如下：

非极性电容器

可变电容器 ：

顾名思义，可变电容器用于获得可变电容。它用于无线电调谐器电路中以改变通道的频率。在收音机中，当你移动旋钮时，你实际上改变了电容。改变电容，改变电路相对于您想要调谐的所需频道的频率调制。可变极性电容器的电路符号如下：

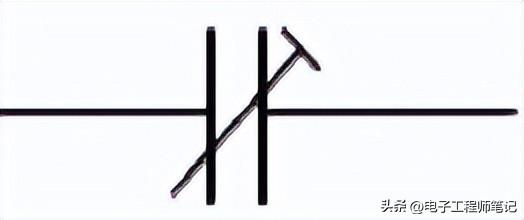

可变电容器

微调电容器 ：

就像预设电阻器一样，微调器电容器由小螺丝刀操作。在电路设计期间也会设置IS。在电路中使用之前，会调整其值。微调器极性电容器的电路SYBMOL如下：

微调电容器

二极管：

二极管是仅允许电流在一个方向上流动的电子设备。二极管的实用二极管和电路符号如下所示。电路箭头表示电流流动的方向。垂直侧的箭头称为阴极，另一个称为阳极。下图还显示了齐纳二极管的电路符号。我稍后会解释。Diods在电气和电子电路中有许多应用。例如，整流二极管用于在整流中将交流信号转换为直流电。齐纳二极管用于稳压电路。二极管也用作续流二极管。同样地

二极管

二极管类型：

齐纳二极管 ：

齐纳二极管是专用的半导体二极管。它用于维持稳压电源中的固定电压。

齐纳二极管

发光二极管：

发光二极管是一种将电能转换为光能的换能器。

发光二极管

光电二极管：

它是一种特殊类型的二极管，可将光能转换为电能。太阳能电池也使用相同的工艺。

光电二极管

开关：

按钮开关：

这是一个简单的按钮，当按下按钮时，它只允许电流在一个方向上流动。它有许多应用，如电子电路、门铃、LED 灯充电灯等。按钮开关电路如下所示：

按压断开开关：

它还允许电流仅沿一个方向流动。但它与按钮开关相反。按下按钮时，它会停止电流流动。它用于我们希望继续供电直到未按下按钮的应用。按压断路开关的电路符号如下所示：

单刀双掷开关 （SPST）：

它还允许电流沿一个方向流动，但它有两种状态，打开状态和关闭状态。单刀单掷开关用于家用和工业开关板。单刀单刀单掷开关的符号如下所示：

单刀双掷开关 （SPDT）：

顾名思义，单极双通开关与一相连接，并允许电流在两种可能的电路或路线之一中流动。如图所示，上部或下部路由都可以连接到单相电源。

双极单通开关 （DPST）：

它只允许电流o根据各自的极点在一条可能的路线上流动。它可用于切换主电源，可用于隔离主电源的中性线和带电连接。DPST开关的电路符号如下所示：

双极双通开关：

它也被称为倒车开关。它可用于电机的反转方向。它也有中心位置。双刀双掷电路符号如下所示：

中继：

它是使用外部电源运行的机电开关。它用于操作具有低功率直流电路的高功率或高压电路。它可以是常闭或常开的。它的所有三个终端如下所示：

晶体管：

电子项目中使用三种类型的晶体管。下面给出了它们中的每一个的描述：

NPN 晶体管：

NPN晶体管用于许多电子电路。它用作开关、放大器和电流放大器，也用于振荡器电路。NPN晶体管的电路符号如下所示：

PNP 晶体管：

PNP晶体管与NPN晶体管具有相同的应用。但是PNP晶体管中的电流流动方向相反。PNP和NPN晶体管一起也用于制作达林顿对和图腾柱的配置。

光电晶体管：

它是轻工作晶体管。光电晶体管以光强度工作。每当光落在晶体管的基座上时，它就会打开。光电晶体管在自动路灯控制电路和路灯自动强度控制中有许多应用。

电子电路中的接线和电气连接：

了解接线连接以了解电气图非常重要。以下符号主要用于电路中的接线连接。

线：

它只是一条用来表示电流路径的线。如下所示：

关节：

如下图所示，出售的粗体圆圈用于表示电线的多个连接之一。换句话说，两根或多根导线相互连接的点。

未连接的点或电线交叉：

在电气电子电路中，导线交叉符号表示未连接点。电线交叉符号如下所示：

电源：

以下类型的电源用于电子和电气项目。

细胞：

电池的电路符号如下所示。较大的端子显示电池的正极端子，较小的端子显示电池的负端子。许多人过去常常将电池称为电池。但在电池中由两个或多个电池组成。

电池：

电池的电气符号如下所示。正如我之前提到的，电池由两个或多个电池组成。电池提供直流电能。

直流电源：

直流电源提供仅沿一个方向流动的直流电流。直流电源可以由交流电源或使用电池制成。直流电源的电路符号如下所示：

交流电源：

交流电源交流电。交流电源的电路符号如下所示：

保险丝：

保险丝是电路中非常重要的部件。它在电子电路中发生过电流或短路时为电路提供保护。当过多的电流流过电路时，保险丝会熔化。

变压器：

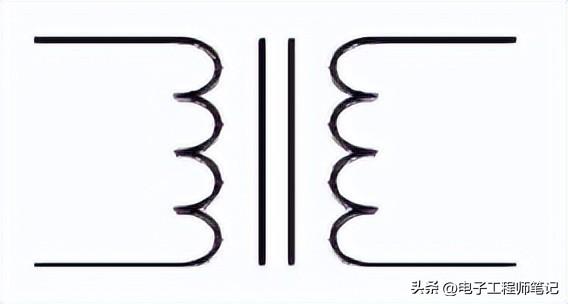

变压器主要用于交流电路。但它也用于直流电源以降低电压。变压器既可用作降压变压器，也可用作升压变压器。变压器使用电磁感应将能量从一个电路传输到另一个电路。变压器的电路符号如下所示：

音频和收音机设备：

麦克风：

它是一种将声音转换为电能的换能器。其电路符号如下所示：

耳机：

它是一种将电能转换为声音的换能器。电路符号如下所示：

扬声器：

它还用于将电能转换为具有高放大能力的声音。

压电传感器：

压电传感器将力（应力）转换为电能。

放大器：

放大器在电气和电子项目中有许多应用。放大器用于放大电压、电流和信号电平。放大器的电路符号如下所示。

天线：

天线是一种用于通过无线通信发送和接收数据的设备。天线用于接收和发射无线电波。天线的电路符号如下所示。

输出设备：

以下是电子项目中使用的电子输出设备列表：

灯：

灯是将电能转换为光能的换能器。

加热器：

加热器是一种用于将电能转化为热量的换能器。

发动机：

电机将电能转换为机械能。

蜂鸣器：

蜂鸣器将电能转换为哔哔声。

感应器：

电感器是一种线圈，当电流通过时，它存储磁能。

走进跃迁 功率器件的主要作用及应用领域

功率元件是装置中反映或检测某一设备、线路的电功率的器件或组件。电力电子器件，又称为功率半导体器件，用于电能变换和电能控制电路中的大功率（通常指电流为数十至数千安，电压为数百伏以上）电子器件。可以分为半控型器件、全控型器件和不可控型器件，其中晶闸管为半控型器件，承受电压和电流容量在所有器件中最高；电力二极管为不可控器件，结构和原理简单，工作可靠；还可以分为电压驱动型器件和电流驱动型器件，其中GTO、GTR为电流驱动型器件，IGBT、电力MOSFET为电压驱动型器件。

功率器件

功率放大是利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。

1、不控器件

不能通过控制信号控制其通断的电力电子器件。典型器件如二极管，主要应用于低频整流电路。

2、半控器件

通过控制信号可以控制其导通而不能控制其关断的电力电子器件。典型器件如晶闸管，又称可控硅，广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电路中，应用场景多为低频。

3、全控器件

通过控制信号既可控制导通，又可控制其关断的电力电子器件。典型器件如GTO（门极可关断晶闸管）、GTR（电力晶体管）、MOSFET（金属氧化物半导体场效应晶体管）、IGBT（绝缘栅双极性晶体管），应用领域最广，广泛应用于工业、汽车、轨道牵引、家电等各个领域。

关于以上这几种全控器件，其中GTO是晶闸管的派生器件，主要应用在兆瓦级以上的大功率场合。

GTR属于电流控制功率器件，且电路符号和普通的三极管一致。20世纪80年代以来在中小功率范围内逐渐取代GTO。GTR特点鲜明，耐高压、大电流、饱和压降低是其主要优点，但是缺点也很明显，如驱动电流较大、耐浪涌电流能力差、易受二次击穿而损坏，驱动电流大直接决定其不适合高频领域的应用。

MOSFET与GTR最为显著的区别就是电场控制。其特性是输入阻抗大、驱动功率小、开关速度快、工作频率高，那MOS是不是完美弥补了GTR的缺陷？能不能完全替代GTR呢？答案当然是不能。MOS典型参数是导通阻抗，直观理解为耐压做的越大，芯片越厚，导通电阻越大，电流能力就会降低，因此不能兼顾高压和大电流就成了MOS的短板。

接下来就要特别讲讲IGBT了。IGBT是以双极型晶体管为主导元件,以MOS为驱动元件的达林顿结构。其特点是不仅损耗小、耐高压、电流密度大、通态电压低、安全工作区域宽、耐冲击，而且开关频率高、易并联、所需驱动功率小、驱动电路简单、输入阻抗大、热稳定性好。IGBT的应用领域正迅速扩大，逐步取代GTR、MOSFET的市场。

本文只能带领大家对功率器件有了初步的了解，希望对大家会有一定的帮助，同时需要不断总结，这样才能提高专业技能，也欢迎大家来讨论文章的一些知识点。
